当用户需要用一个重复的图案（pattern）填充一个区域时，可以使用BHATCH命令建立一个相关联的填充阴影对象，即所谓的图案填充。
预习重点
◎ 观察图案填充结果。
◎ 了解填充样例对应的含义。
◎ 确定边界选择要求。
◎ 了解对话框中参数的含义。
【执行方式】
● 命令行：BHATCH（快捷命令：H）。
●菜单栏：选择菜单栏中的“绘图”→“图案填充”或“渐变色”命令。
● 工具栏：单击“绘图”工具栏中的“图案填充”按钮
或“渐变色”按钮
。

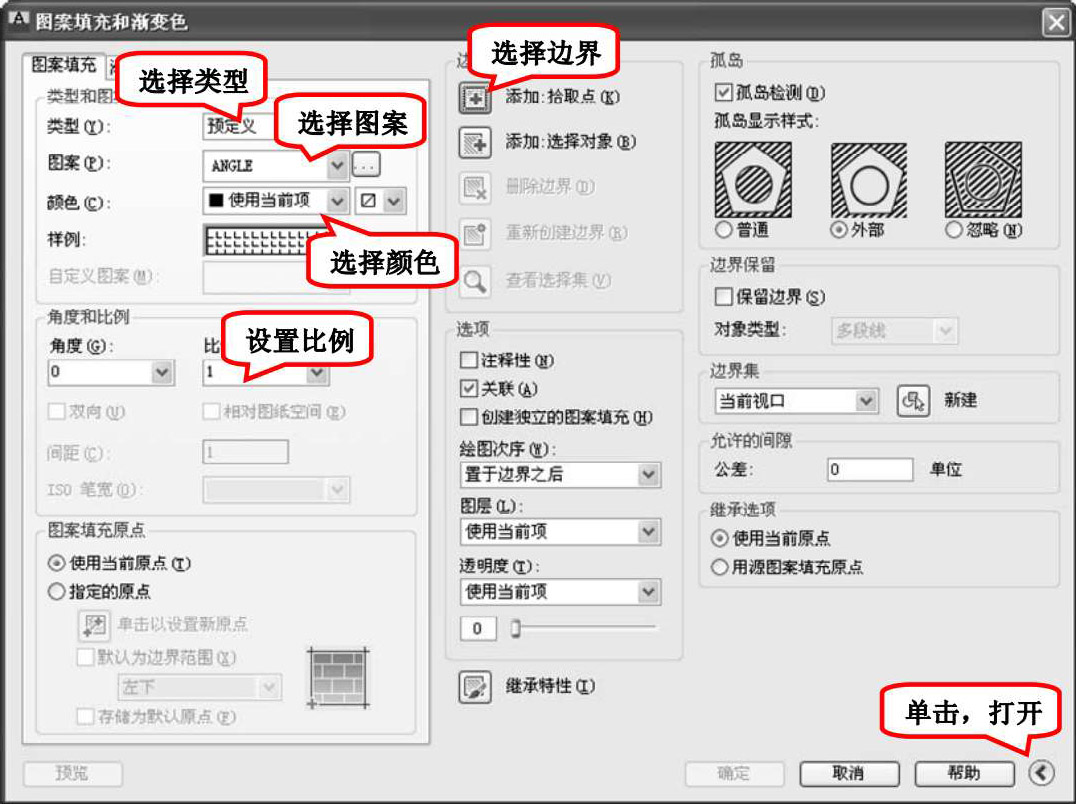

执行上述命令后，系统打开如图3-36所示的“图案填充和渐变色”对话框，各选项和按钮含义介绍如下。
图3-36 “图案填充和渐变色”对话框
1．“图案填充”选项卡
此选项卡中的各选项用来确定图案及其参数，其中各选项含义如下。
（1）“类型”下拉列表：用于确定填充图案的类型及图案。“用户定义”选项表示用户要临时定义填充图案，与命令行方式中的“U”选项作用相同；“自定义”选项表示选用ACAD.PAT图案文件或其他图案文件（.PAT文件）中的图案填充；“预定义”选项表示用AutoCAD标准图案文件（ACAD.PAT文件）中的图案填充。
（2）“图案”下拉列表：用于确定标准图案文件中的填充图案。在其下拉列表中，用户可从中选择填充图案。选择需要的填充图案后，在下面的“样例”显示框中会显示出该图案。只有在“类型”下拉列表中选择了“预定义”选项时，此选项才允许用户从自己定义的图案文件中选择填充图案。如果选择图案类型是“预定义”，单击“图案”下拉列表右侧的按钮
，会打开如图3-37所示的“填充图案选项板”对话框。在该对话框中显示出所选类型具有的图案，用户可从中确定所需要的图案。
图3-37 “填充图案选项板”对话框
（3）“颜色”下拉列表：使用填充图案和实体填充的指定颜色替代当前颜色。
（4）“样例”显示框：用于给出一个样本图案。在其右侧有一长方形图像框，显示当前用户所选用的填充图案。可以单击该图像，迅速查看或选择已有的填充图案，如图3-37所示。
（5）“自定义图案”下拉列表：此下拉列表只用于用户自定义的填充图案。只有在“类型”下拉列表中选择“自定义”选项时，该项才允许用户从自己定义的图案文件中选择填充图案。
（6）“角度”下拉列表：用于确定填充图案时的旋转角度。每种图案在定义时的旋转角度为零，用户可以在“角度”文本框中设置所希望的旋转角度。
（7）“比例”下拉列表：用于确定填充图案的比例值。每种图案在定义时的初始比例为1，用户可以根据需要放大或缩小，其方法是在“比例”文本框中输入相应的比例值。
（8）“双向”复选框：用于确定用户临时定义的填充线是一组平行线，还是相互垂直的两组平行线。只有在“类型”下拉列表中选择“用户定义”选项时，该项才可以使用。
（9）“相对图纸空间”复选框：确定是否相对于图纸空间单位来确定填充图案的比例值。勾选该复选框，可以按适合于版面布局的比例方便地显示填充图案。该选项仅适用于图形版面编排。
（10）“间距”文本框：设置线之间的间距，在“间距”文本框中输入值即可。只有在“类型”下拉列表中选择“用户定义”选项时，该选项才可以使用。
（11）“ISO笔宽”下拉列表：用于告诉用户根据所选择的笔宽确定与ISO有关的图案比例。只有选择了已定义的ISO填充图案后，才可确定它的内容。
（12）“图案填充原点”选项组：控制填充图案生成的起始位置。此图案填充（如砖块图案）需要与图案填充边界上的一点对齐。默认情况下，所有图案填充原点都对应于当前的UCS原点。也可以勾选“指定的原点”单选按钮及设置下面一级的选项重新指定原点。
2．“渐变色”选项卡

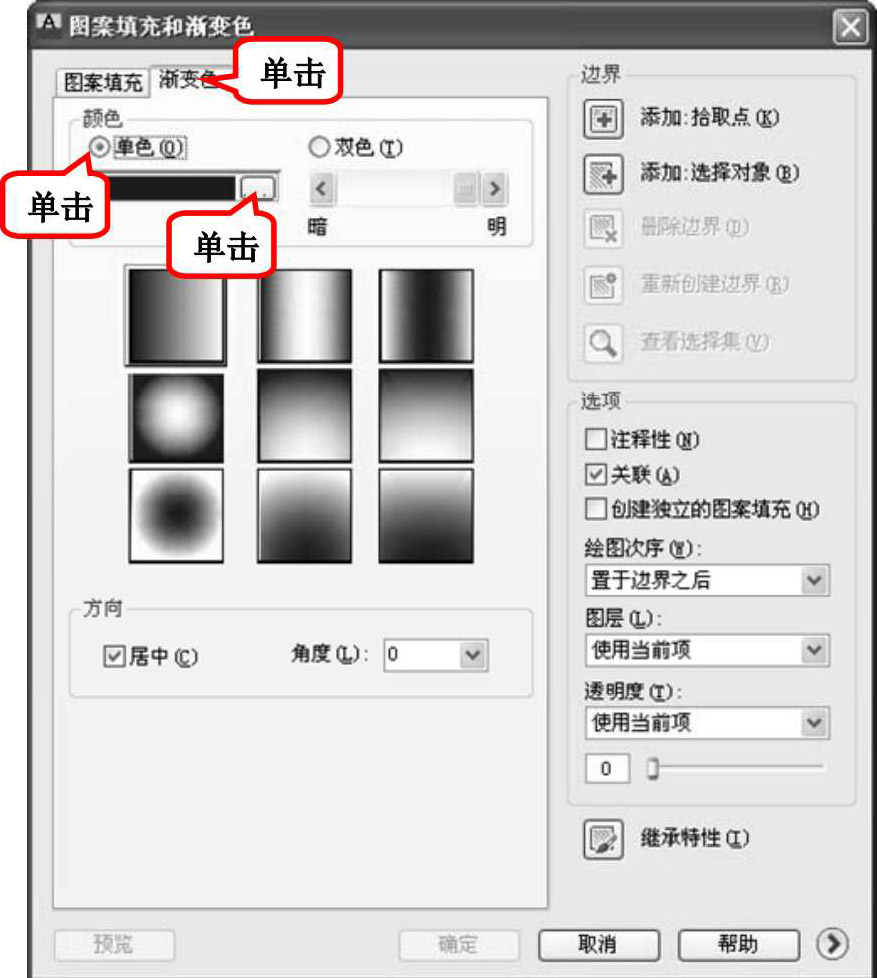

渐变色是指从一种颜色到另一种颜色的平滑过渡。渐变色能产生光的视觉感受，可为图形添加视觉立体效果。单击该选项卡，如图3-38所示，其中各选项含义如下。
图3-38 “渐变色”选项卡
（1）“单色”单选按钮：应用单色对所选对象进行渐变填充。其下面的显示框显示用户所选择的真彩色，单击右侧的按钮
，系统打开“选择颜色”对话框，如图3-39所示。

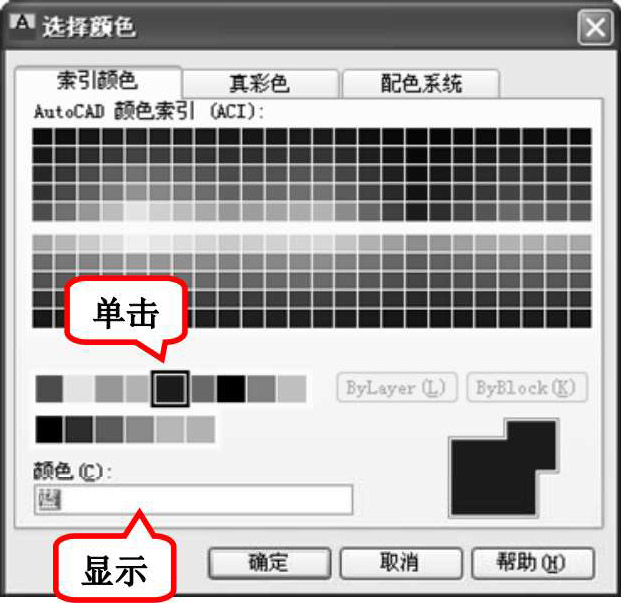

图3-39 “选择颜色”对话框
（2）“双色”单选按钮：应用双色对所选对象进行渐变填充。填充颜色从颜色1渐变到颜色2，颜色1和颜色2的选择与单色选择相同。
（3）渐变方式样板：在“渐变色”选项卡中有9个渐变方式样板，分别表示不同的渐变方式，包括线形、球形、抛物线形等方式。
（4）“居中”复选框：决定渐变填充是否居中。
（5）“角度”下拉列表：在该下拉列表中选择的角度为渐变色倾斜的角度。不同的渐变色填充如图3-40所示。

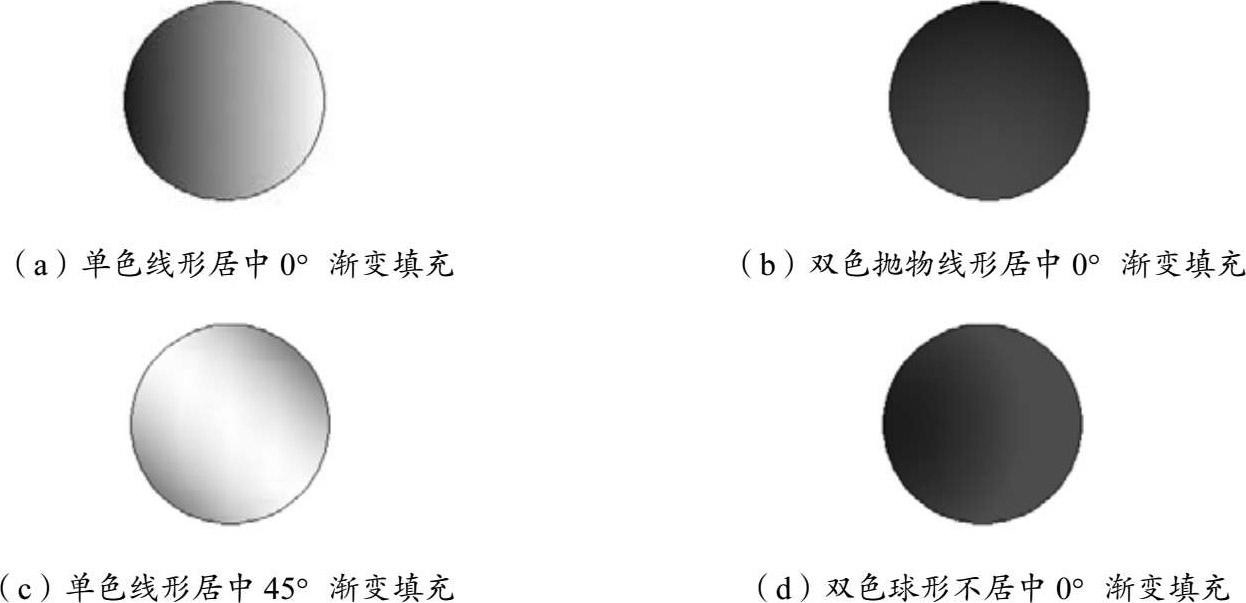

图3-40 不同的渐变色填充
3．“边界”选项组
（1）“添加：拾取点”按钮

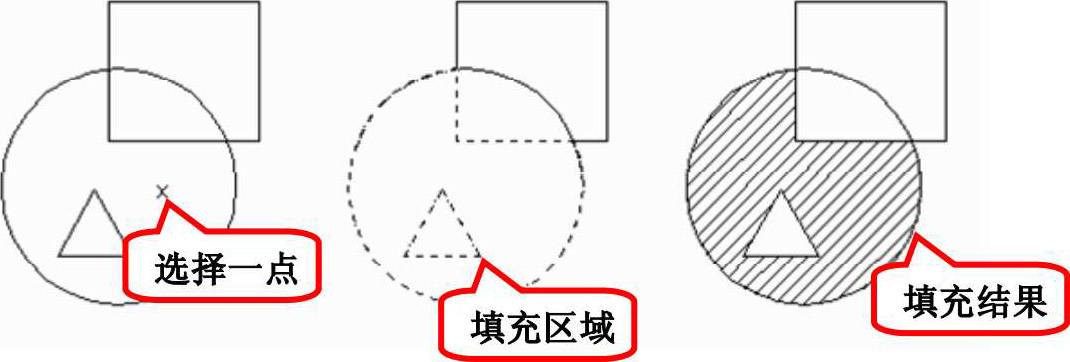

：以拾取点的方式自动确定填充区域的边界。在填充的区域内任意拾取一点，系统会自动确定包围该点的封闭填充边界，并且高亮度显示，如图3-41所示。
图3-41 边界确定
（2）“添加：选择对象”按钮

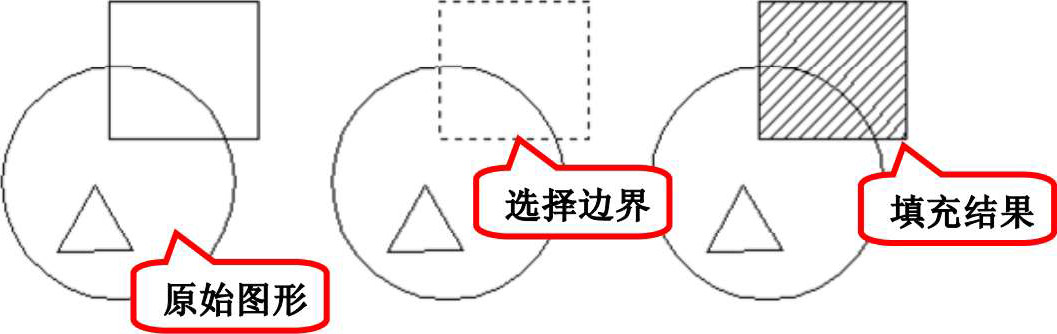

：以选择对象的方式确定填充区域的边界。可以根据需要选择构成填充区域的边界。同样，被选择的边界也会以高亮度显示，如图3-42所示。
图3-42 选择边界对象
（3）“删除边界”按钮
：从边界定义中删除以前添加的任何对象，如图3-43所示。

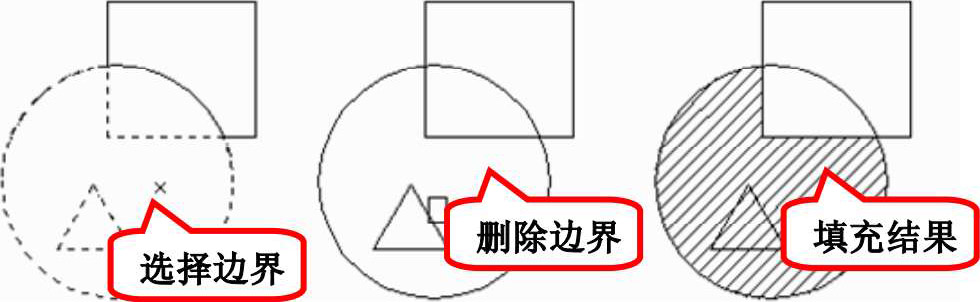

图3-43 删除边界后的填充图形
（4）“重新创建边界”按钮
：对选定的图案填充或填充对象创建多段线或面域。
（5）“查看选择集”按钮
：查看填充区域的边界。单击该按钮，AutoCAD系统临时切换到作图状态，将所选的作为填充边界的对象以高亮度显示。只有通过“添加：拾取点”按钮
或“添加：选择对象”按钮
选择填充边界时，“查看选择集”按钮
才可以使用。
4．“选项”选项组
（1）“注释性”复选框： 此特性会自动完成缩放注释过程，从而使注释能够以正确的大小在图纸上打印或显示。
（2）“关联”复选框：用于确定填充图案与边界的关系。勾选该复选框，则填充的图案与填充边界保持关联关系，即图案填充后，当用钳夹（Grips）功能对边界进行拉伸等编辑操作时，系统会根据边界的新位置重新生成填充图案。
（3）“创建独立的图案填充”复选框：当指定了几个独立的闭合边界时，控制是创建单个图案填充对象，还是多个图案填充对象，如图3-44所示。

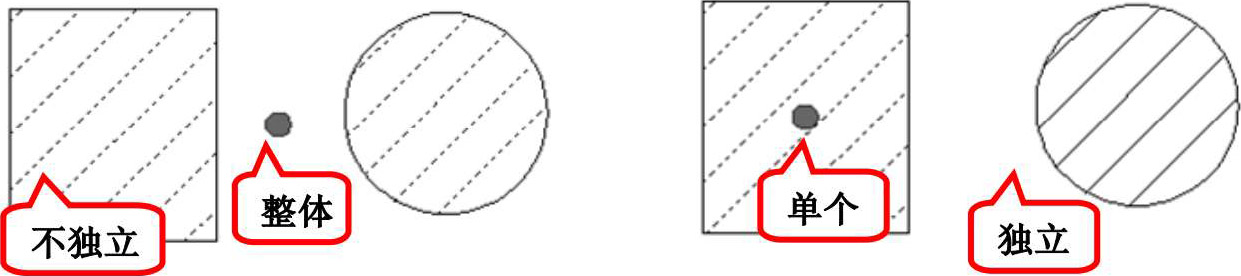

图3-44 不独立与独立填充
（4）“绘图次序”下拉列表：指定图案填充的绘图顺序。图案填充可以置于所有其他对象之后、所有其他对象之前、图案填充边界之后或图案填充边界之前。
5．“继承特性”按钮
此按钮的作用是继承特性，即选用图中已有的填充图案作为当前的填充图案。
6．“孤岛”选项组
（1）“孤岛检测”复选框：确定是否检测孤岛。
（2）“孤岛显示样式”选项组：用于确定图案的填充方式。用户可以从中选择想要的填充方式。默认的填充方式为“普通”。用户也可以在快捷菜单中选择填充方式。
7．“边界保留”选项组
指定是否将边界保留为对象，并确定应用于这些对象的对象类型是多段线还是面域。
8．“边界集”选项组
此选项组用于定义边界集。当单击“添加：拾取点”按钮
，以根据指定点方式确定填充区域时，有两种定义边界集的方法：一种是将包围所指定点的最近有效对象作为填充边界，即“当前视口”选项，该选项是系统的默认方式；另一种方式是用户自己选定一组对象来构造边界，即“现有集合”选项。选定对象通过“新建”按钮
实现，单击该按钮，AutoCAD临时切换到作图状态，并在命令行中提示用户选择作为构造边界集的对象。此时若选择“现有集合”选项，系统会根据用户指定的边界集中的对象来构造一个封闭边界。
9．“允许的间隙”选项组
设置将对象用作图案填充边界时可以忽略的最大间隙。默认值为0，此值要求对象必须是封闭区域而没有间隙。
10．“继承选项”选项组
使用“继承特性”创建图案填充时，控制图案填充原点的位置。
利用“HATCHEDIT”命令可以编辑已经填充的图案。
【执行方式】
● 命令行：HATCHEDIT（快捷命令：HE）。
●菜单栏：选择菜单栏中的“修改”→“对象”“→图案填充”命令。
● 工具栏：单击“修改II”工具栏中的“编辑图案填充”按钮
。
执行上述操作后，系统提示“选择图案填充对象”。选择填充对象后，系统打开如图3-45所示的“图案填充编辑”对话框。
在图3-45中，只有亮显的选项才可以对其进行操作。该对话框中各项的含义与图3-36所示的“图案填充和渐变色”对话框中各项的含义相同，利用该对话框，可以对已填充的图案进行一系列的编辑修改。

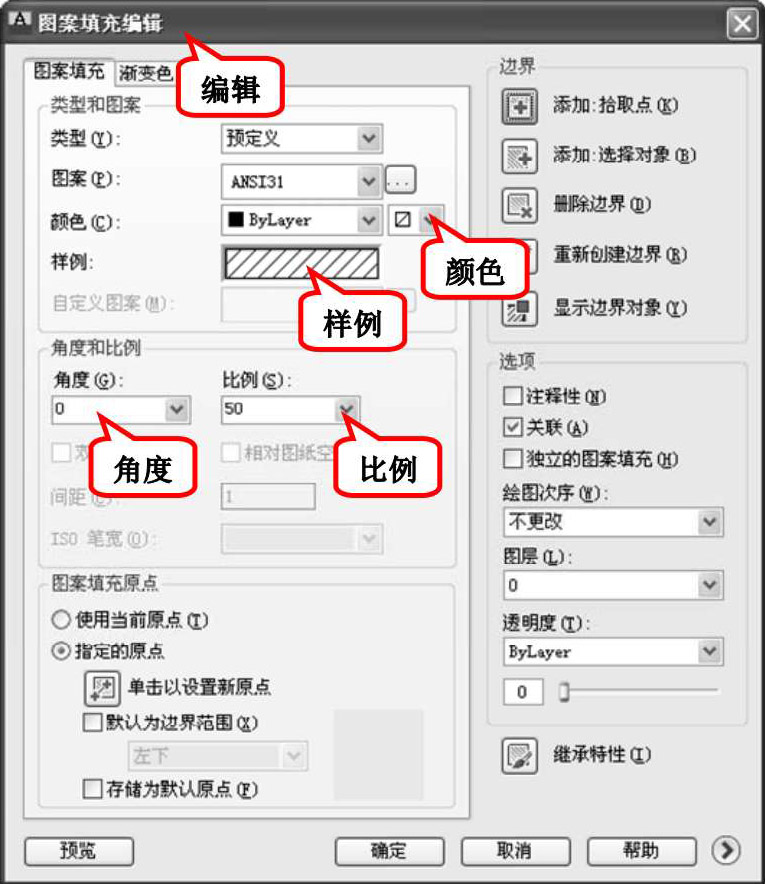

图3-45 “图案填充编辑”对话框
绘制如图3-46所示的壁龛交接箱符号。

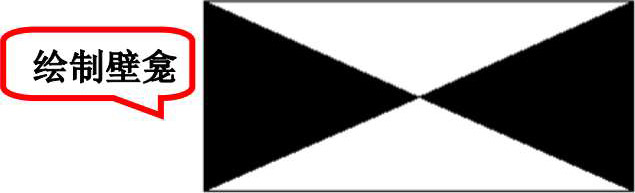

图3-46 壁龛交接箱符号
【操作步骤】
（1）单击“绘图”工具栏中的“矩形”按钮
和“直线”按钮
，绘制初步图形，如图3-47所示。

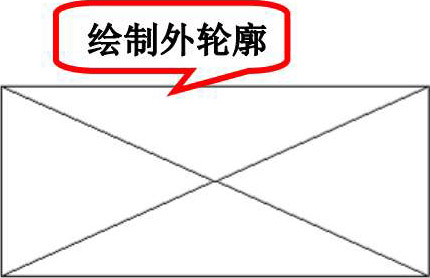

图3-47 绘制外形
（2）单击“绘图”工具栏中的“图案填充”按钮

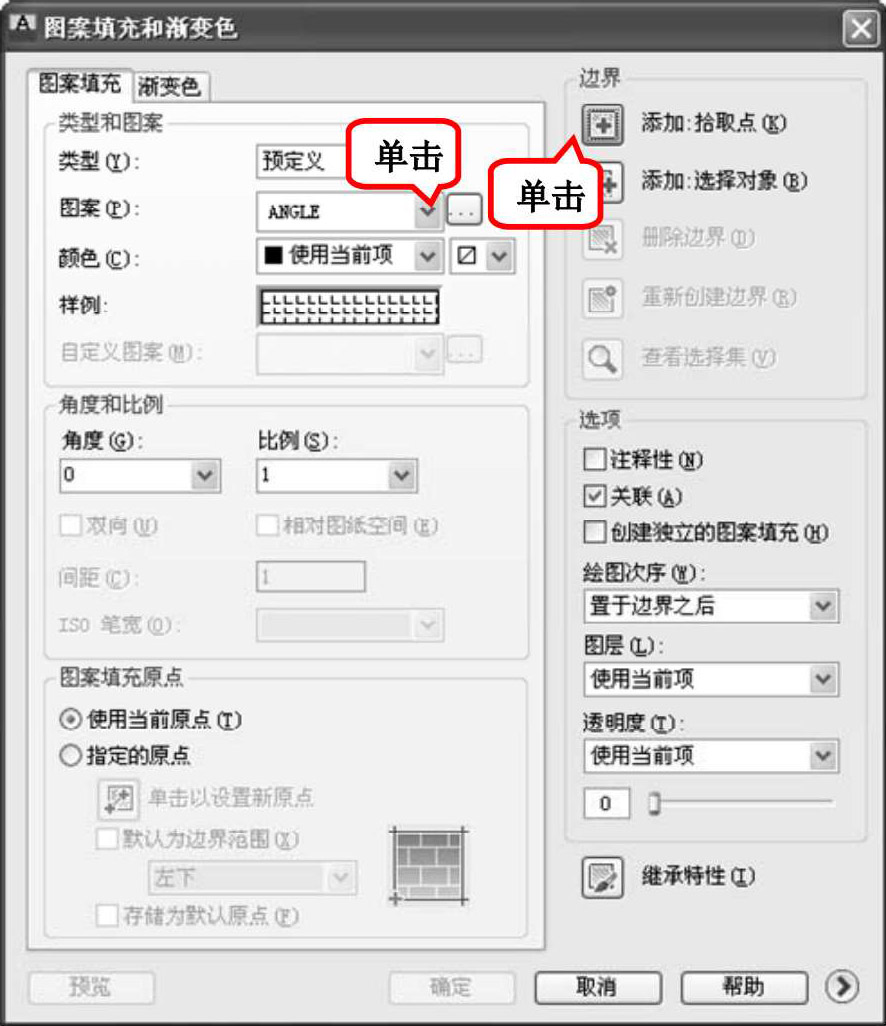

，系统打开“图案填充和渐变色”对话框，如图3-48所示。单击“图案”选项后面的

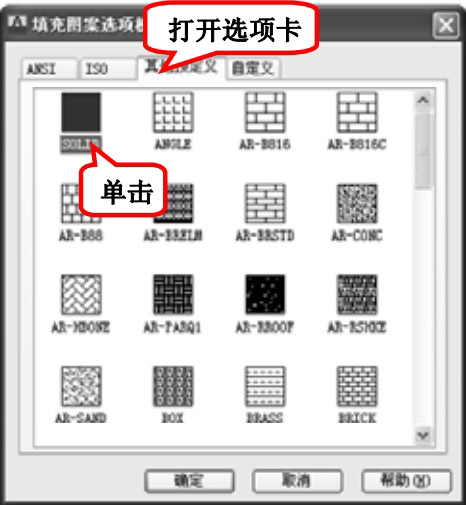

按钮，系统打开“填充图案选项板”对话框，选择如图3-49所示的第一个图案类型，单击“确定”按钮退出。
图3-48 “图案填充和渐变色”对话框

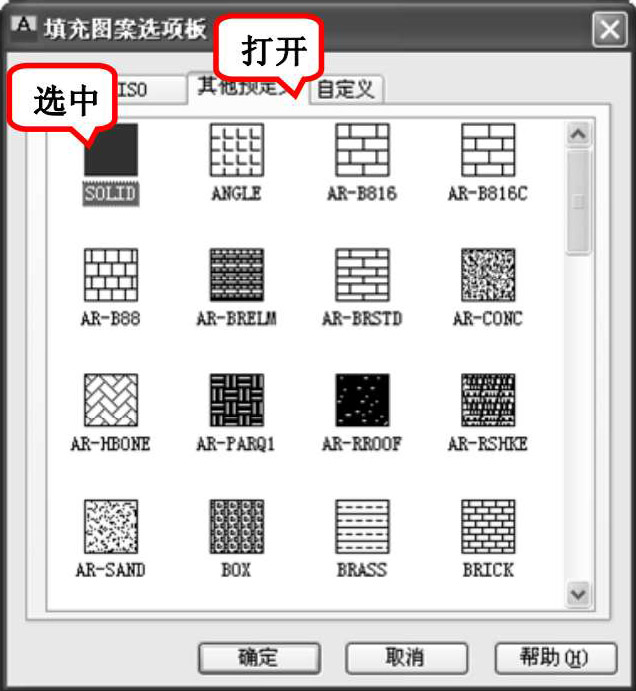

图3-49 “填充图案选项板”对话框

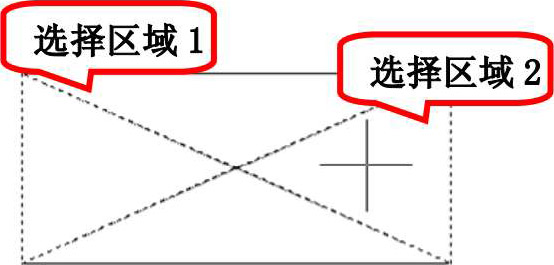

（3）在“图案填充和渐变色”对话框右侧单击按钮，在填充区域拾取点，拾取后，包围该点的区域就被选取为填充区域，如图3-50所示。
图3-50 选取区域
（4）按＜Enter＞键后，系统回到“图案填充和渐变色”对话框，单击“确定”按钮完成图案填充，最终结果如图3-46所示。
