3.3 平面图形

简单的平面图形命令包括“矩形”命令和“多边形”命令。

3.3.1 课上十分钟——矩形

【执行方式】

● 命令行：RECTANG（快捷命令：REC）。

●菜单栏：选择菜单栏中的“绘图”→“矩形”命令。

● 工具栏：单击“绘图”工具栏中的“矩形”按钮 。

【操作步骤】

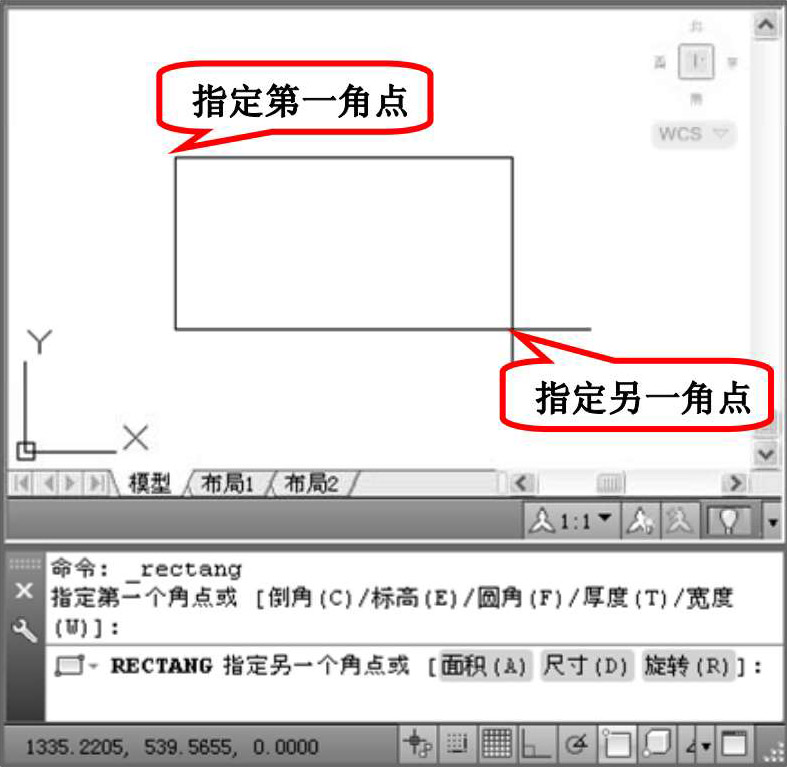

命令行提示与操作如图3-27所示。

【选项说明】

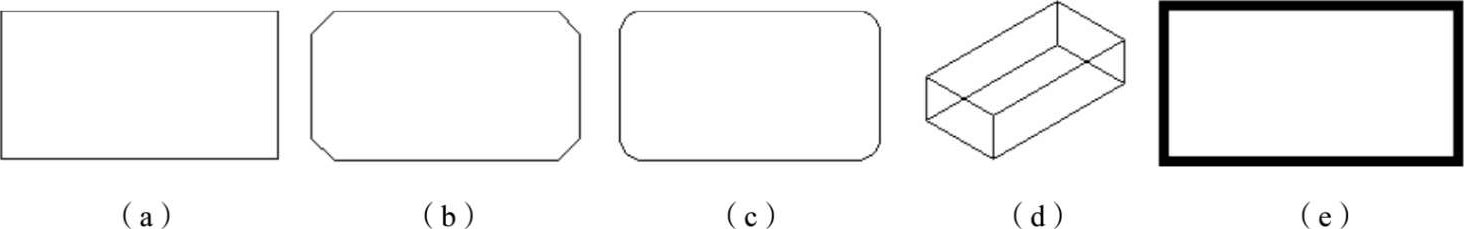

（1）第一个角点：通过指定两个角点确定矩形，如图3-28（a）所示。

（2）倒角（C）：指定倒角距离，绘制带倒角的矩形，如图3-28（b）所示。每一个角点的逆时针和顺时针方向的倒角可以相同，也可以不同，其中第一个倒角距离是指角点逆时针方向倒角距离，第二个倒角距离是指角点顺时针方向倒角距离。

（3）标高（E）：指定矩形标高（Z坐标），即把矩形放置在标高为Z并与XOY坐标面平行的平面上，并作为后续矩形的标高值。

（4）圆角（F）：指定圆角半径，绘制带圆角的矩形，如图3-28（c）所示。

（5）厚度（T）：指定矩形的厚度，如图3-28（d）所示。

（6）宽度（W）：指定线宽，如图3-28（e）所示。

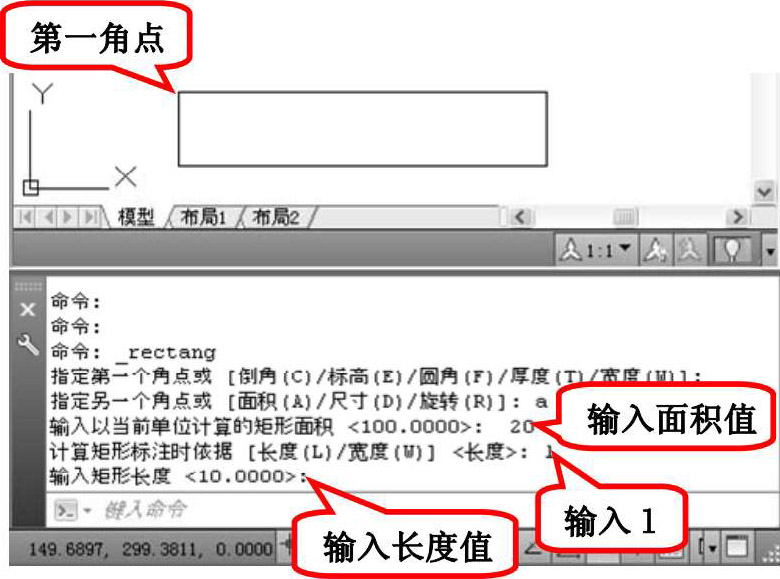

（7）面积（A）：指定面积和长或宽创建矩形。选择该项，命令行提示与操作如图3-29所示。

指定长度或宽度后，系统自动计算另一个维度，绘制出矩形。如果矩形被倒角或圆角，则长度或面积计算中也会考虑此设置。

（8）尺寸（D）：使用长和宽创建矩形，第二个指定点将矩形定位在与第一角点相关的4个位置之一内。

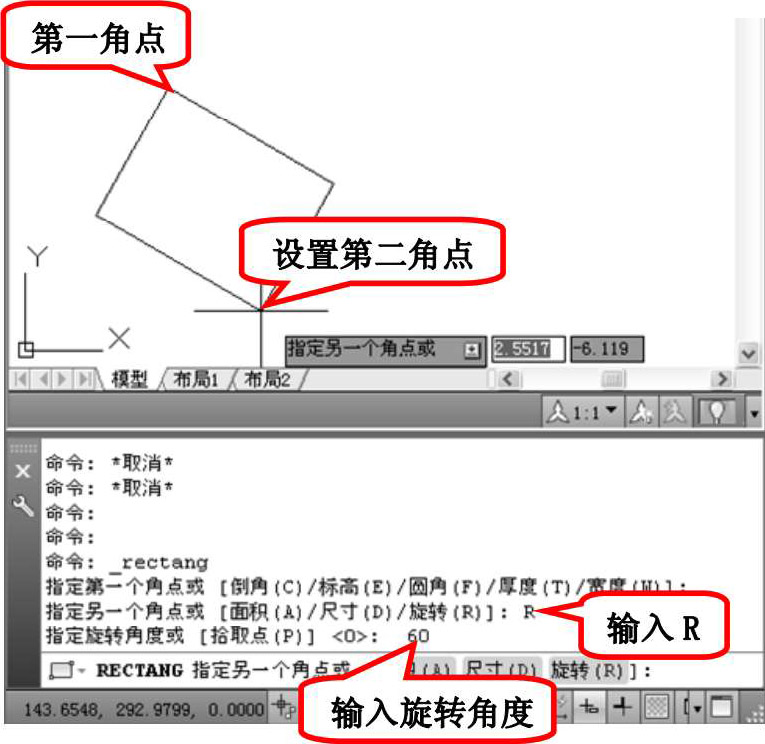

（8）旋转（R）：使所绘制的矩形旋转一定角度。选择该项，命令行提示与操作如图3-30所示。

3.3.2 课堂练习——非门符号

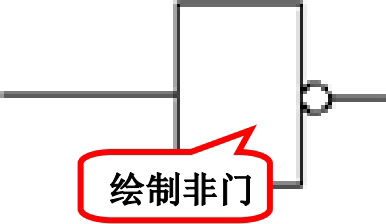

绘制如图3-31所示的非门符号。

【操作步骤】

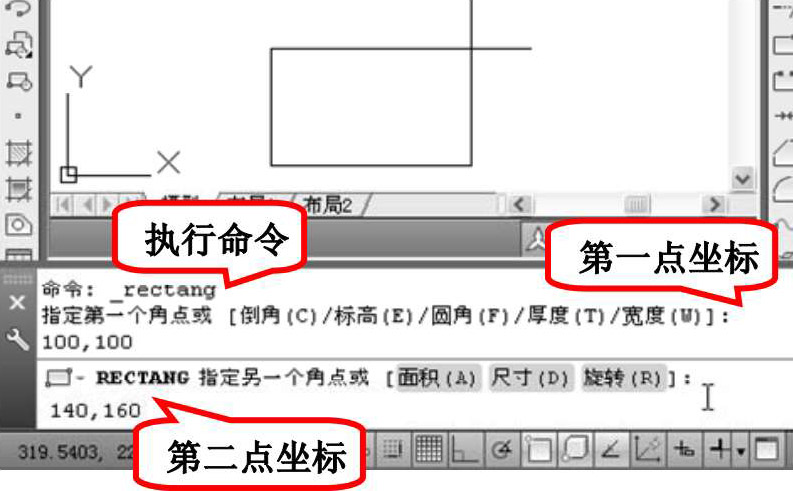

（1）单击“绘图”工具栏中的“矩形”按钮 ，绘制外框。角点坐标分别为(100,100)、(140,160)，命令行提示与操作如图3-32所示。

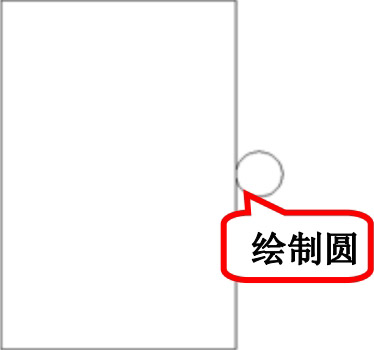

（2）单击“绘图”工具栏中的“圆”按钮 ，利用“两点”方式绘制圆，两点坐标为(140,130)、(148,130)，结果如图3-33所示。

（3）单击“绘图”工具栏中的“直线”按钮 ，绘制两条直线，端点坐标分别为{(100,130)，(40,130)}和{(148,130)，(168,130)}，结果如图3-31所示。

3.3.3 课上十分钟——多边形

【执行方式】

● 命令行：POLYGON（快捷命令：POL）。

●菜单栏：选择菜单栏中的“绘图”→“多边形”命令。

● 工具栏：单击“绘图”工具栏中的“多边形”按钮 。

【操作步骤】

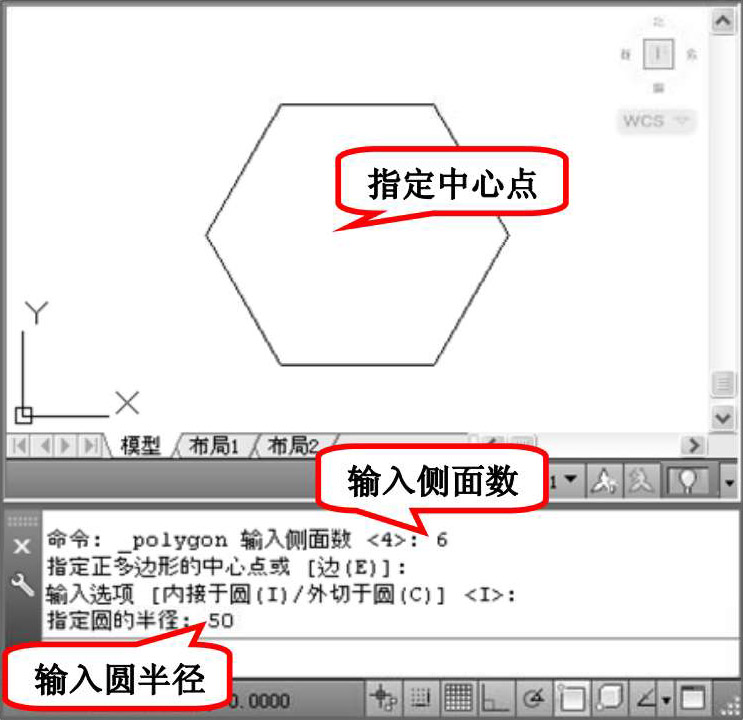

命令行提示与操作如图3-34所示。

【选项说明】

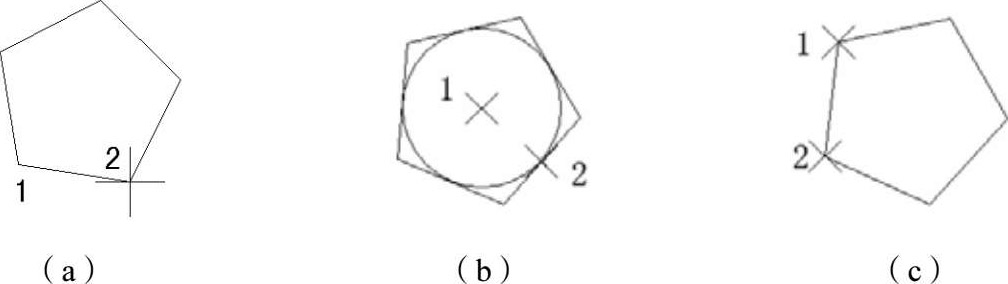

（1）边（E）：选择该选项，则只要指定多边形的一条边，系统就会按逆时针方向创建该正多边形，如图3-35（a）所示。

（2）内接于圆（I）：选择该选项，绘制的多边形内接于圆，如图3-35（b）所示。

（3）外切于圆（C）：选择该选项，绘制的多边形外切于圆，如图3-35（c）所示。
