圆类图形命令主要包括“圆”、“圆弧”、“椭圆”、“椭圆弧”及“圆环”等命令，这几个命令是AutoCAD中最简单的曲线命令。
预习重点
◎ 了解圆类图形命令的绘制方法。
◎ 简单练习各命令操作。
【执行方式】
● 命令行：CIRCLE（快捷命令：C）。
●菜单栏：选择菜单栏中的“绘图”→“圆”命令。
● 工具栏：单击“绘图”工具栏中的“圆”按钮
。
【操作步骤】

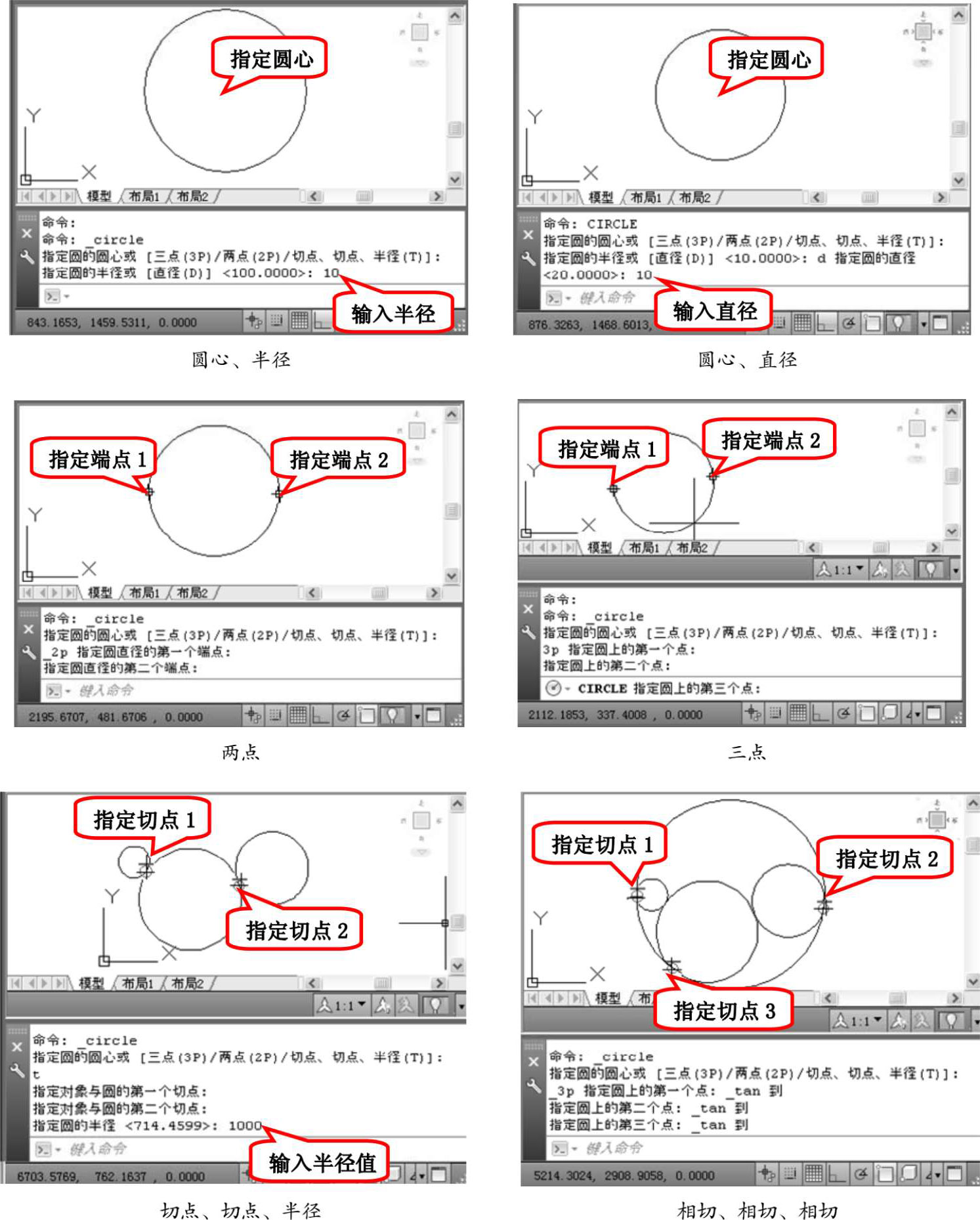

根据给定的不同参数值，绘制圆，在图3-8中显示最简单、最常用的绘制方法。
图3-8 根据不同参数绘制圆
【选项说明】
（1）三点（3P）：通过指定圆周上三点绘制圆。
（2）两点（2P）：通过指定直径的两端点绘制圆。

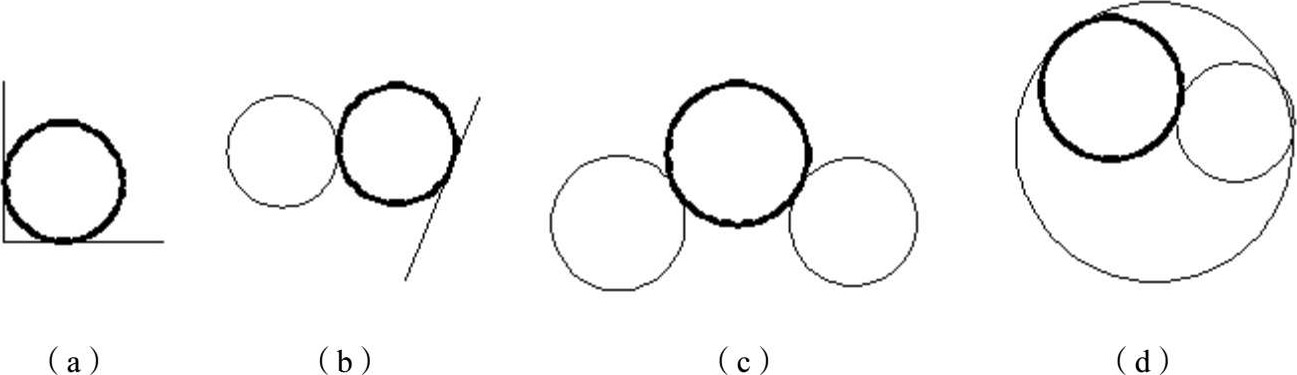

（3）切点、切点、半径（T）：通过先指定两个相切对象，再给出半径的方法绘制圆。如图3-9（a）～（d）所示给出了以“切点、切点、半径”方式绘制圆的各种情形（加粗的圆为最后绘制的圆）。
图3-9 圆与另外两个对象相切

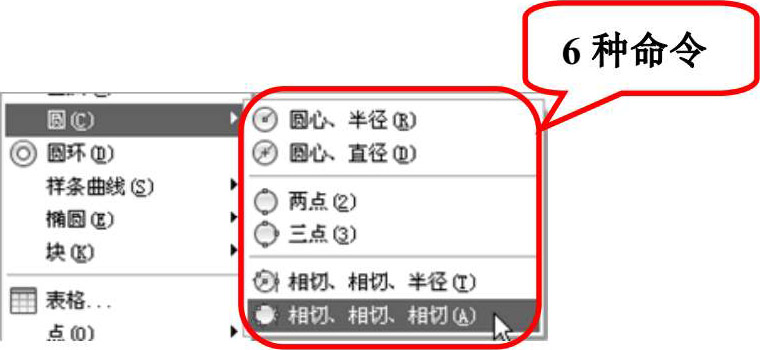

选择菜单栏中的“绘图”→“圆”命令，其子菜单中比命令行中多了一种“相切、相切、相切”的绘制方法，如图3-10所示。
图3-10 “圆”子菜单栏
高手支招
对于圆心点的选择，除了直接输入圆心点外，还可以利用圆心点与中心线的对应关系，利用对象捕捉的方法选择。单击状态栏中的“对象捕捉”按钮 ，命令行中会提示“命令：<对象捕捉 开>”。
绘制如图3-11所示的传声器符号。
图3-11 传声器符号
【操作步骤】
（1）单击“绘图”工具栏中的“直线”按钮
，在屏幕适当位置指定一点，垂直向下在适当位置指定第二点，绘制右侧直线。
贴心小帮手
在执行“直线”命令，向下捕捉第二点时，打开“正交”模式，即可快速准确地绘制竖直直线。
（2）单击“绘图”工具栏中的“圆”按钮

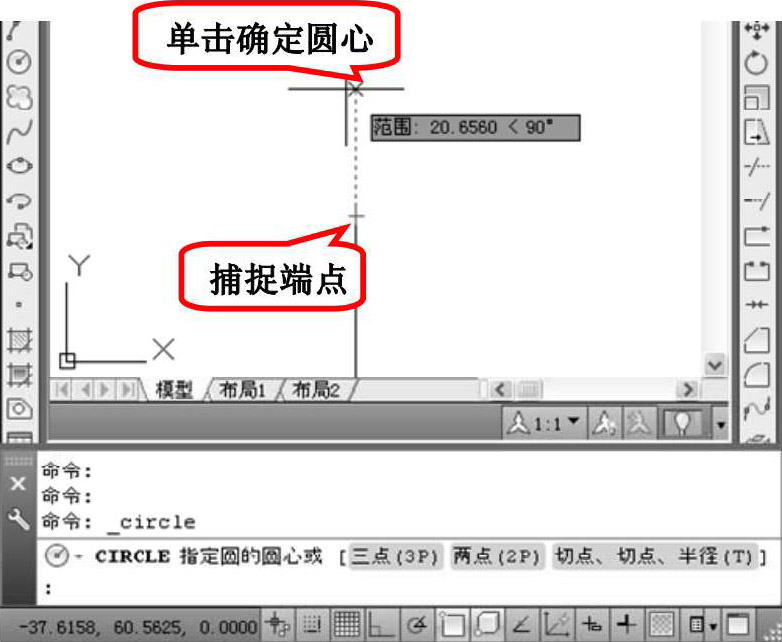

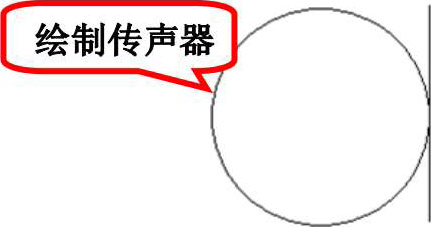

，在直线左边中间适当位置指定一点，确定圆心，在直线上大约与圆心垂直的位置指定一点，确定半径，绘制左侧圆，命令行提示与操作如图3-12所示。最终绘制结果如图3-11所示。
图3-12 指定半径
【执行方式】
● 命令行：ARC（快捷命令：A）。
●菜单栏：选择菜单栏中的“绘图”→“圆弧”命令。
● 工具栏：单击“绘图”工具栏中的“圆弧”按钮
。
【操作步骤】

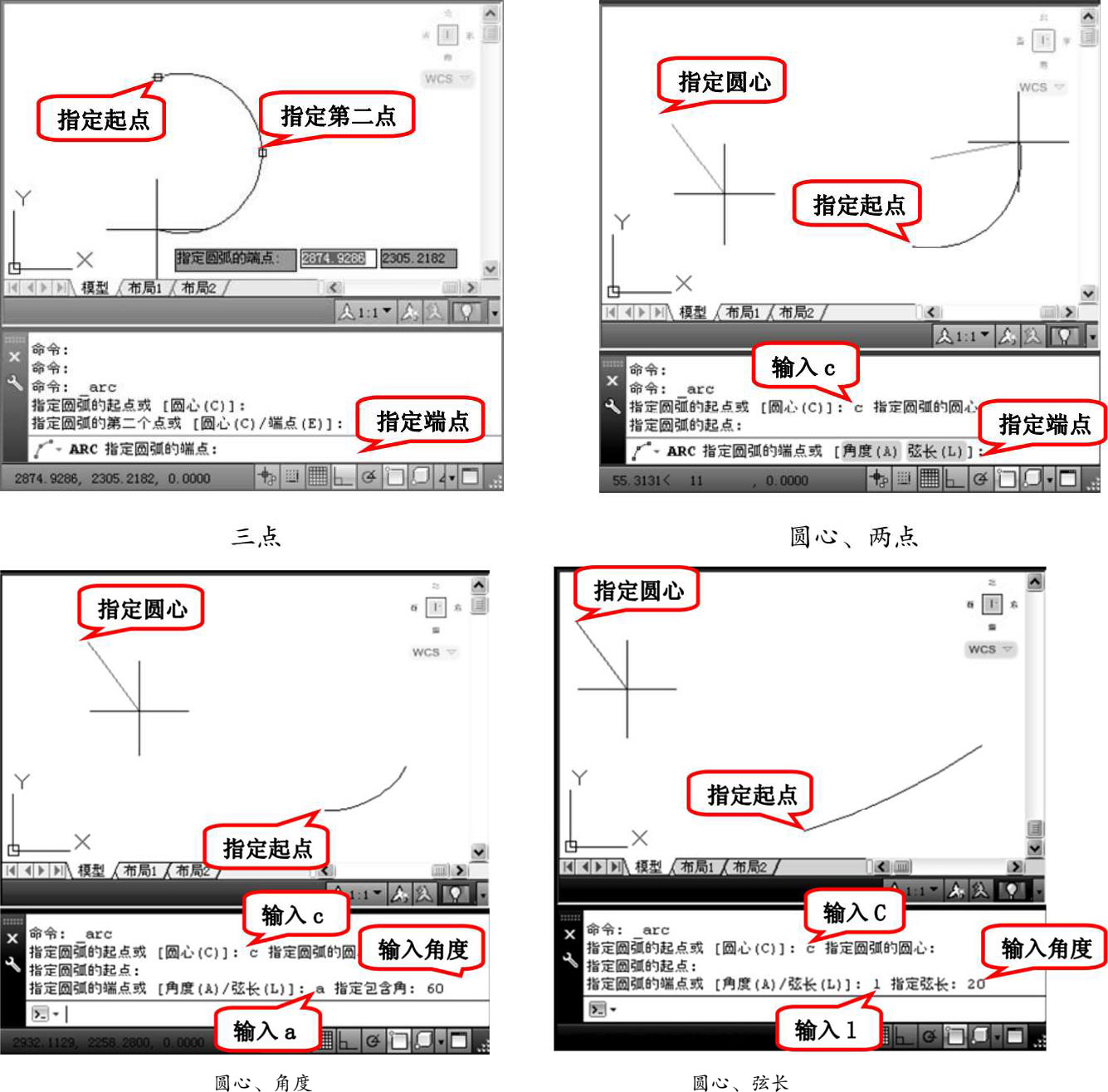

命令行提示与操作如图3-13所示。
图3-13 绘制圆弧
【选项说明】

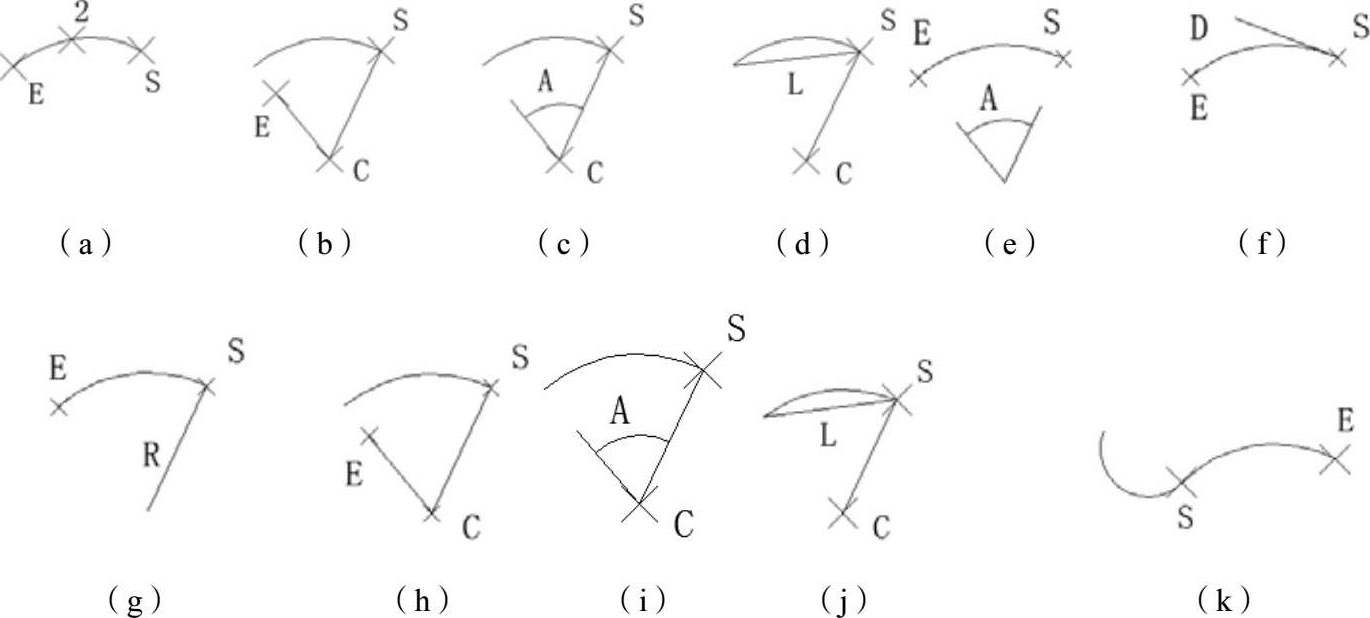

（1）用命令行方式绘制圆弧时，可以根据系统提示选择不同的选项，具体功能和利用菜单栏中的“绘图”→“圆弧”中子菜单提供的11种方式相似。这11种方式绘制的圆弧分别如图3-14（a）～（k）所示。
图3-14 11种圆弧绘制方法
（2）需要强调的是“继续”方式，绘制的圆弧与上一线段圆弧相切。继续绘制圆弧段，只提供端点即可。
高手支招
绘制圆弧时，注意圆弧的曲率是遵循逆时针方向的，所以在选择指定圆弧两个端点和半径模式时，需要注意端点的指定顺序，否则有可能导致圆弧的凹凸形状与预期的相反。
绘制如图3-15所示的自耦变压器符号。
图3-15 自耦变压器符号
【操作步骤】
（1）单击“绘图”工具栏上的“直线”按钮
，在屏幕适当位置指定一点，垂直向下在适当位置指定另一点，完成竖直直线的绘制，结果如图3-16所示。
图3-16 绘制竖直直线
（2）单击“绘图”工具栏上的“圆”按钮

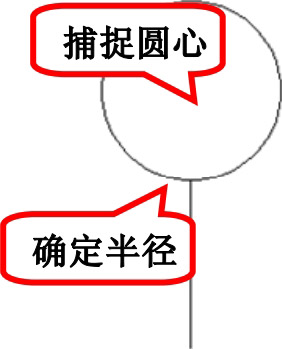

，捕捉竖直直线上端点上方一点，在直线上端点位置单击，绘制圆，结果如图3-17所示。
图3-17 绘制圆
高手支招

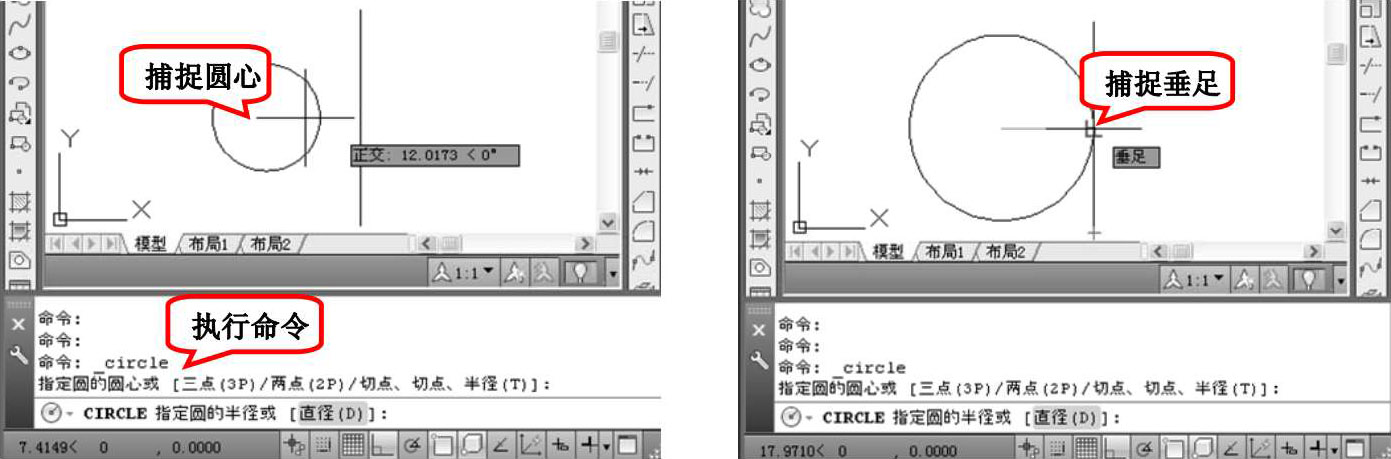

执行“圆”命令，打开“捕捉”模式，捕捉竖直直线上一点作为圆心时，将鼠标放置到竖直线顶点，沿绿色点线向上捕捉圆心，如图3-18所示。
图3-18 捕捉圆心
（3）单击“绘图”工具栏上的“圆弧”按钮
和“直线”按钮

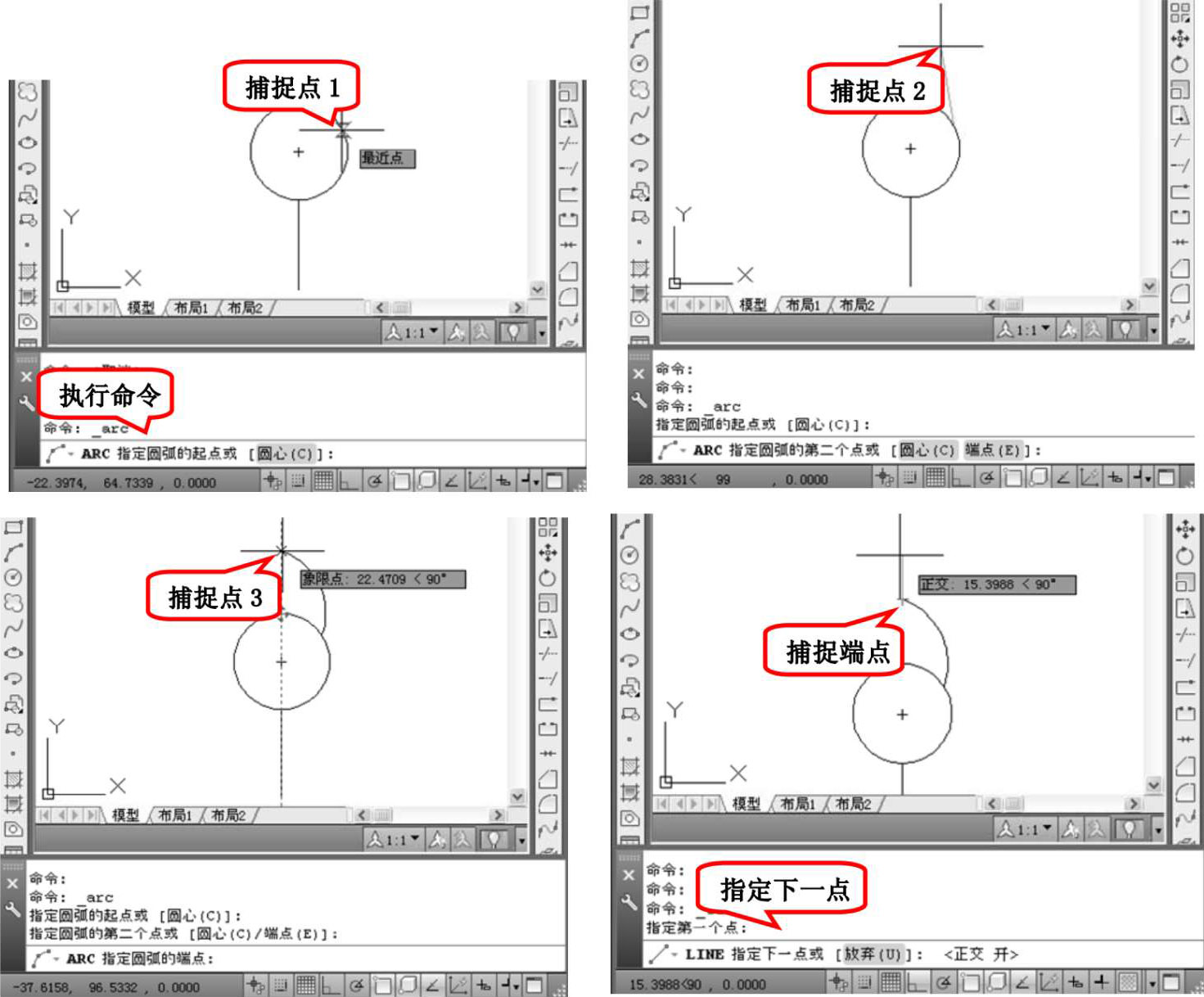

，在圆右侧取一点绘制一段圆弧和一条直线，命令行提示与操作如图3-19所示。
图3-19 绘制圆弧、直线

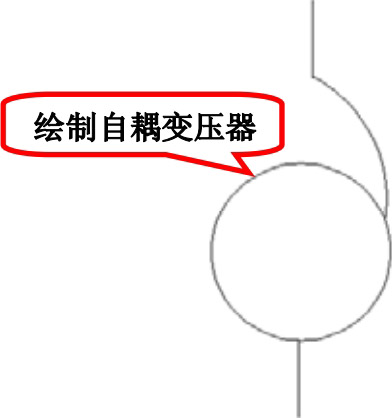

自耦变压器符号绘制最终结果如图3-15所示。
【执行方式】
● 命令行：DONUT（快捷命令：DO）。
●菜单栏：选择菜单栏中的“绘图”→“圆环”命令。
【操作步骤】

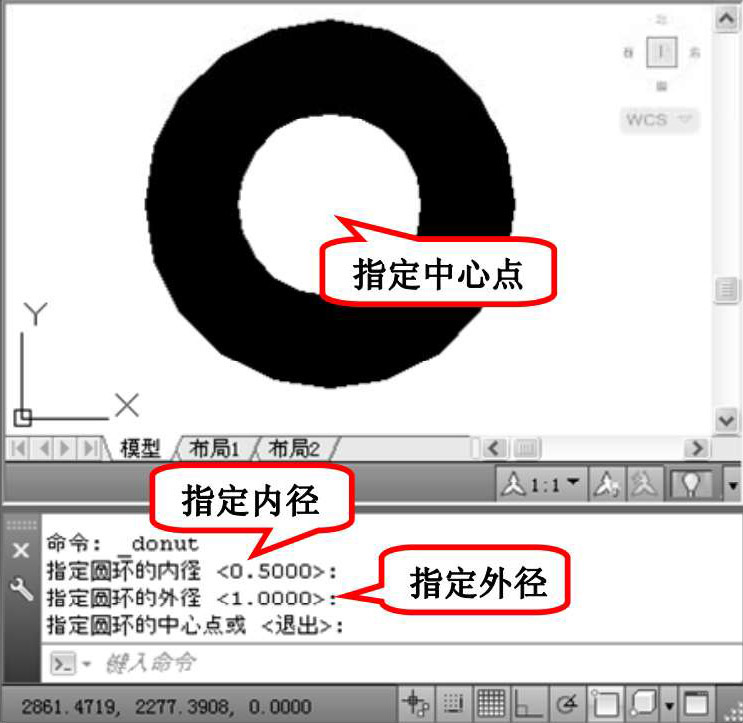

命令行提示与操作如图3-20所示。
【选项说明】
（1）绘制不等内外径，则画出填充圆环，如图3-21（a）所示。
（2）若指定内径为零，则画出实心填充圆，如图3-21（b）所示。
（3）若指定内外径相等，则画出普通圆，如图3-21（c）所示。
图3-20 绘制圆环
（4）用命令“FILL”可以控制圆环是否填充，命令行提示与操作如下所示。
命令：FILL↙
输入模式 [开(ON)/关(OFF)] ＜开＞
选择“开”表示填充，选择“关”表示不填充，如图3-21（d）所示。

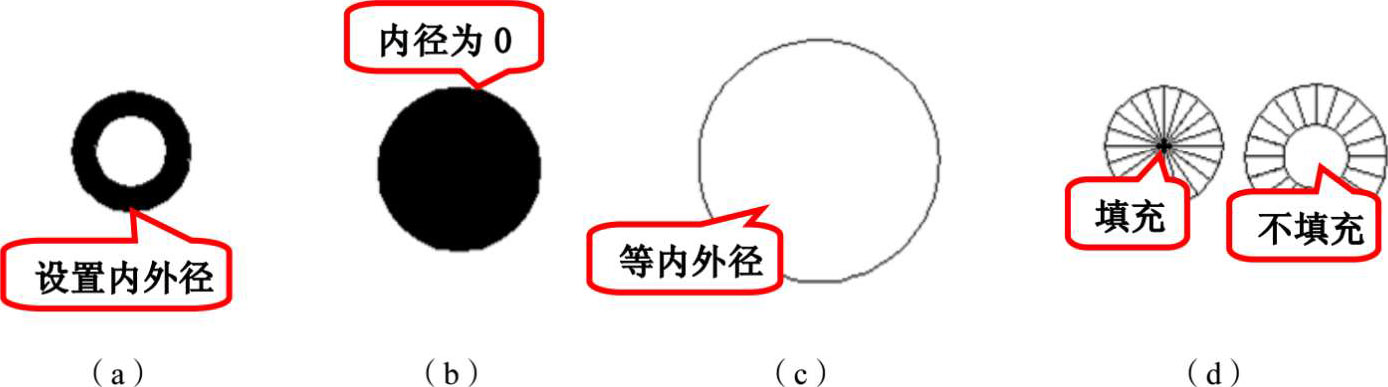

图3-21 绘制圆环
高手支招
在绘制圆环时，可能无法一次准确确定圆环外径大小，确定圆环与椭圆的相对大小时，可以通过多次绘制的方法找到一个相对合适的外径值。
【执行方式】
● 命令行：ELLIPSE（快捷命令：EL）。
●菜单栏：选择菜单栏中的“绘图”→“椭圆”→“圆弧”命令。
● 工具栏：单击“绘图”工具栏中的“椭圆”按钮
或“椭圆弧”按钮
。
【操作步骤】

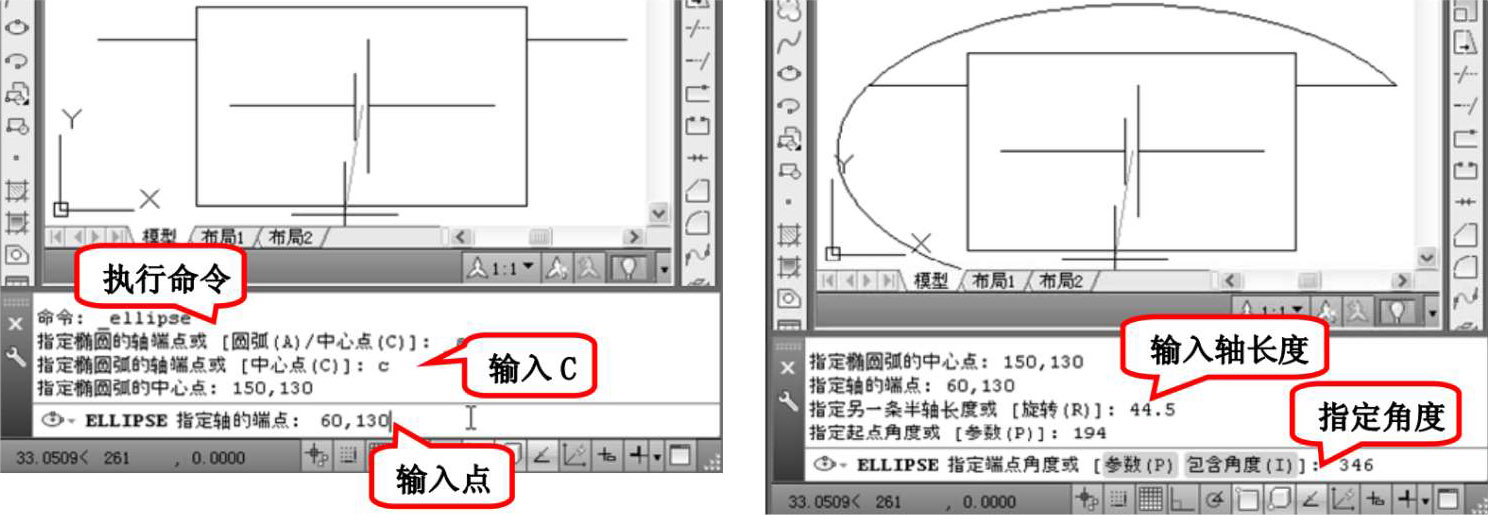

命令行提示与操作如图3-22所示。
图3-22 绘制椭圆
【选项说明】
（1）指定椭圆的轴端点：根据两个端点定义椭圆的第一条轴，第一条轴的角度确定了整个椭圆的角度。第一条轴既可定义椭圆的长轴，也可定义其短轴。椭圆按图3-23（a）中显示的1-2-3-4顺序绘制。
（2）圆弧（A）：用于创建一段椭圆弧，与“单击‘绘图’工具栏中的‘椭圆弧’按钮
”功能相同。其中第一条轴的角度确定了椭圆弧的角度。第一条轴既可定义椭圆弧长轴，也可定义其短轴。选择该项，系统命令行中继续提示如下。
其中各选项含义如下。
① 起点角度：指定椭圆弧端点的两种方式之一，光标与椭圆中心点连线的夹角为椭圆端点位置的角度，如图3-23（b）所示。
② 参数（P）：指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角度，但通过以下矢量参数方程式创建椭圆弧。
P(u) = C + a×cos(u) + b×sin(u)
其中，C是椭圆的中心点， a 和 b 分别是椭圆的长轴和短轴， u 为光标与椭圆中心点连线的夹角。
③ 包含角度（I）：定义从起点角度开始的包含角度。

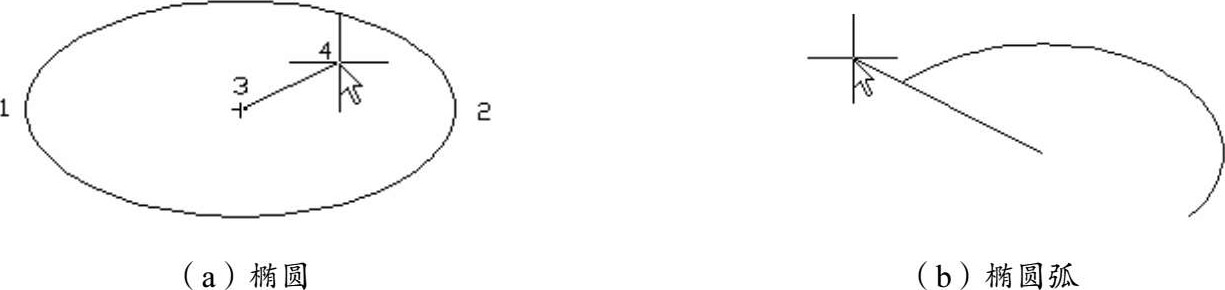

图3-23 椭圆和椭圆弧
（3）中心点（C）：通过指定的中心点创建椭圆。
（4）旋转（R）：通过绕第一条轴旋转圆来创建椭圆。相当于将一个圆绕椭圆轴翻转一个角度后的投影视图。
高手支招
椭圆命令生成的椭圆是以多义线还是以椭圆为实体，是由系统变量PELLIPSE决定的，当其为1时，生成的椭圆就以多义线形式存在。
绘制如图3-24所示的电话机符号。
图3-24 电话机符号
【操作步骤】
（1）单击“绘图”工具栏中的“直线”按钮
，绘制一系列的线段，坐标分别为{(100,100)、(100,0)、(0,60)、(-100,0)、c}，{(152,110)、(152,150)}，{(148,120)、(148,140)}，{(148,130)、(110,130)}，{(152,130)、(190,130)}，{(100,150)、(70,150)}，{(200,150)、(230,150)}，结果如图3-25所示。

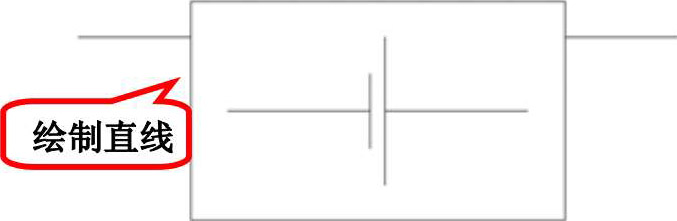

图3-25 绘制直线
（2）单击“绘图”工具栏中的“椭圆弧”按钮

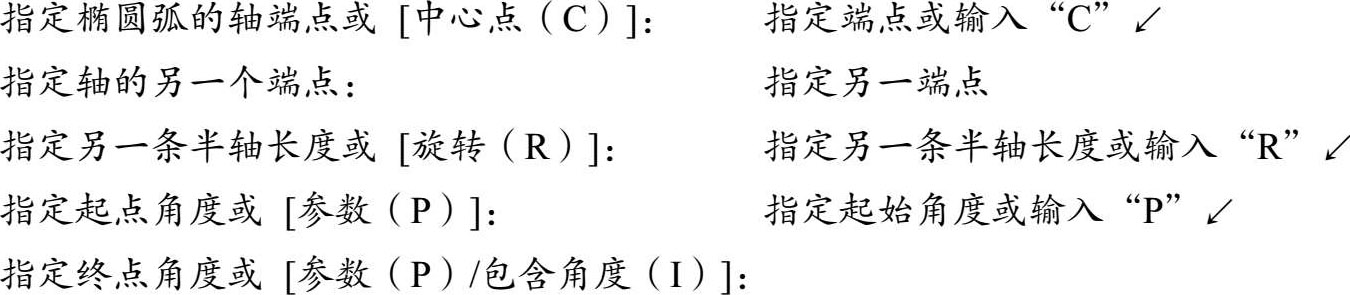

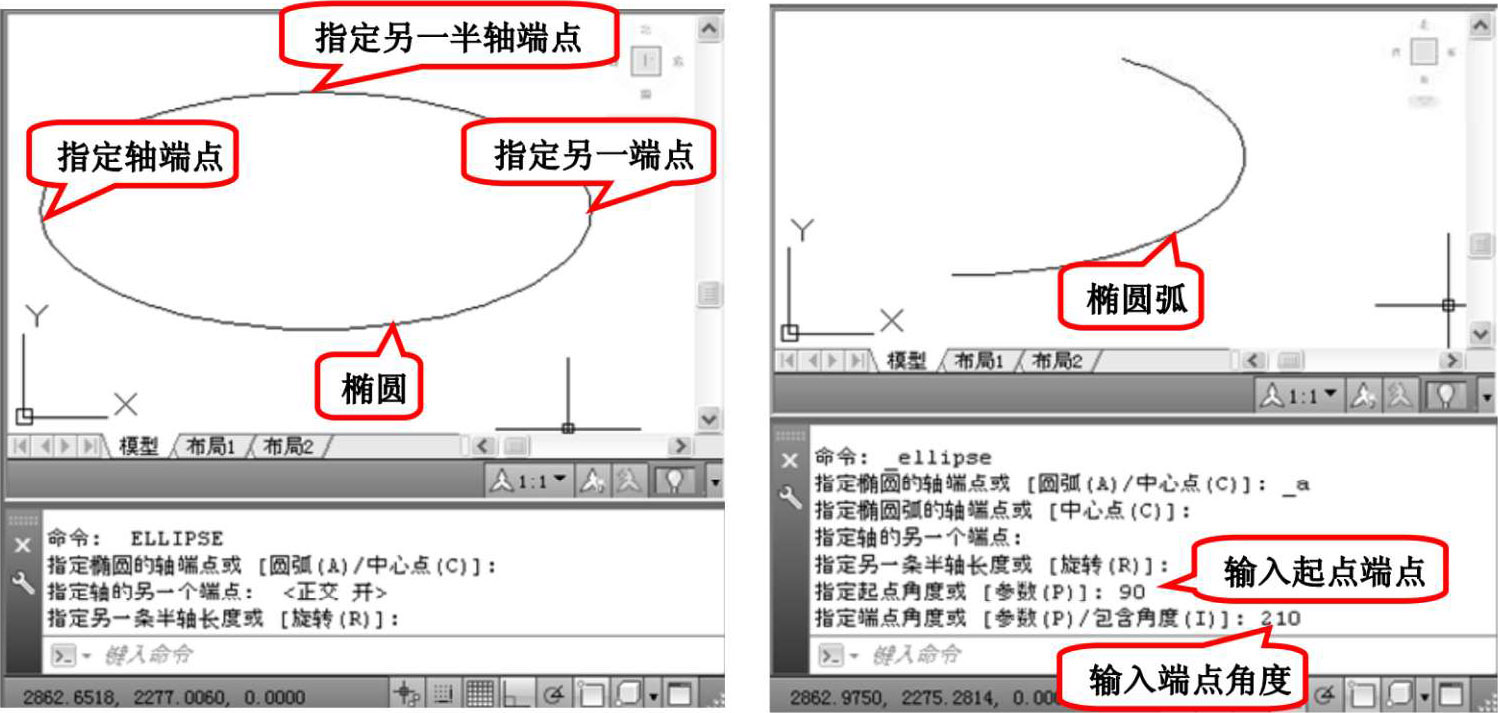

，绘制椭圆弧。命令行提示与操作如图3-26所示。
图3-26 绘制椭圆弧

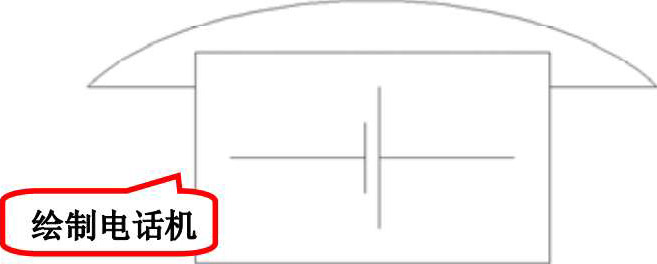

最终结果如图3-24所示。
