3.1 直线类命令

直线类命令包括点、直线段、射线和构造线。这几个命令是AutoCAD中最简单的绘图命令。

3.1.1 课上十分钟——点

【执行方式】

● 命令行：POINT（快捷命令：PO）。

●菜单栏：选择菜单栏中的“绘图”→“点”命令。

● 工具栏：单击“绘图”工具栏中的“点”按钮 。

【操作步骤】

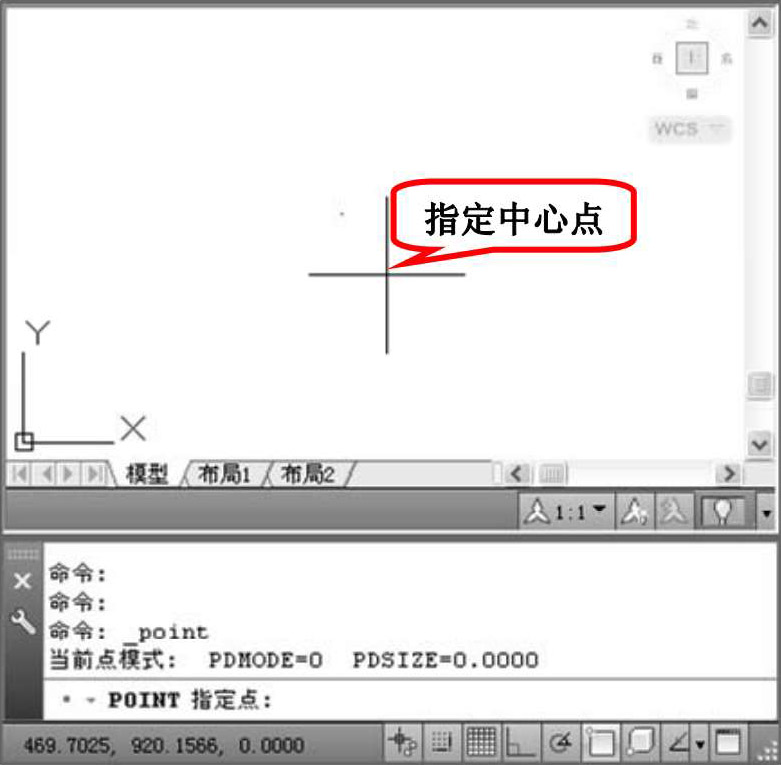

命令行提示与操作如图3-1所示。

【选项说明】

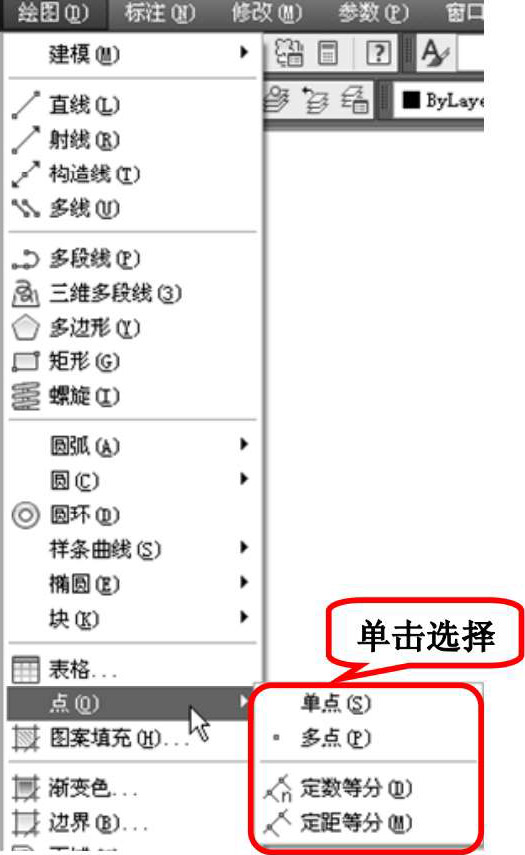

（1）通过菜单方法操作时（如图3-2所示），“单点”命令表示只输入一个点，“多点”命令表示可输入多个点。

（2）可以单击状态栏中的“对象捕捉”按钮 设置点捕捉模式，帮助用户选择点。

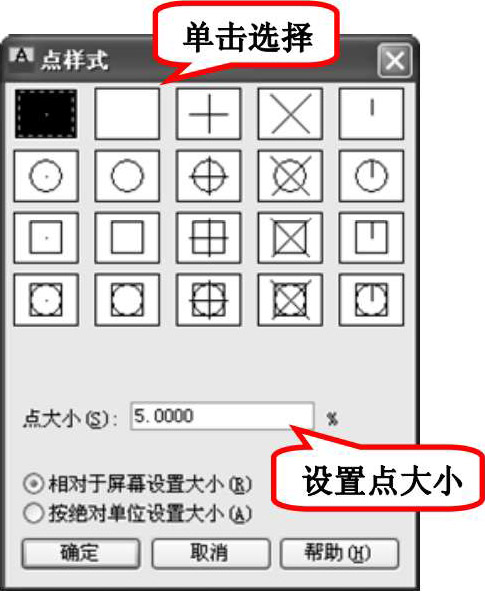

（3）点在图形中的表示样式共有20种。可通过“DDPTYPE”命令或选择菜单栏中的“格式”→“点样式”命令，通过打开的“点样式”对话框来设置，如图3-3所示。

3.1.2 课上十分钟——直线

【执行方式】

● 命令行：LINE（快捷命令：L）。

●菜单栏：选择菜单栏中的“绘图”→“直线”命令。

● 工具栏：单击“绘图”工具栏中的“直线”按钮 。

【操作步骤】

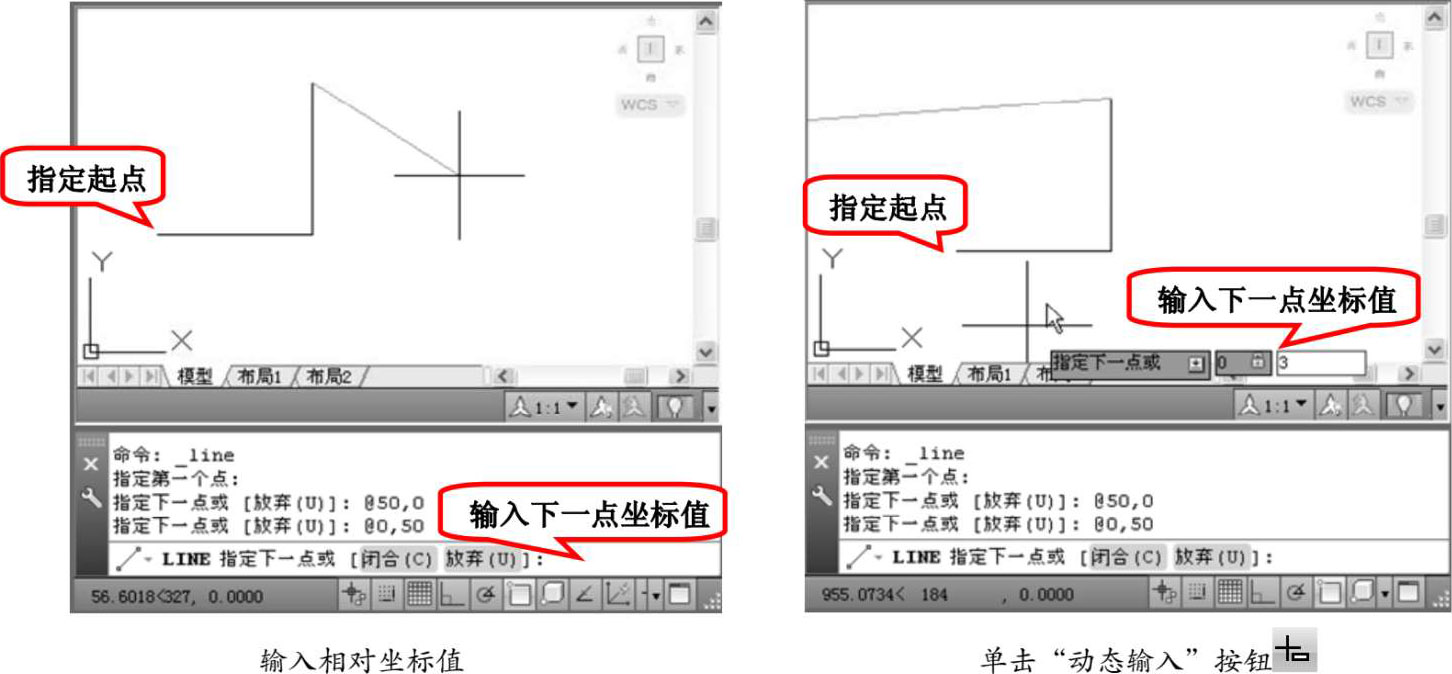

命令行提示与操作如图3-4所示。

【选项说明】

（1）若采用按＜Enter＞键响应“指定第一点”提示，系统会把上次绘制图线的终点作为本次图线的起始点。若上次操作为绘制圆弧，按＜Enter＞键响应后绘出通过圆弧终点并与该圆弧相切的直线段，该线段的长度为光标在绘图区指定的一点与切点之间线段的距离。

（2）在“指定下一点”提示下，用户可以指定多个端点，从而绘出多条直线段。但是，每一段直线是一个独立的对象，可以进行单独的编辑操作。

（3）绘制两条以上直线段后，若采用输入选项“C”响应“指定下一点”提示，系统会自动连接起始点和最后一个端点，从而绘出封闭的图形。

（4）若采用输入选项“U”响应提示，则删除最近一次绘制的直线段。

（5）若设置正交方式（单击状态栏中的“正交模式”按钮 ），只能绘制水平线段或垂直线段。

（6）若设置动态数据输入方式（单击状态栏中的“动态输入”按钮 ，如图3-4右图所示），则可以动态输入坐标或长度值，效果与非动态数据输入方式类似。除了特别需要，以后不再强调，而只按非动态数据输入方式输入相关数据。

3.1.3 课堂练习——电阻符号

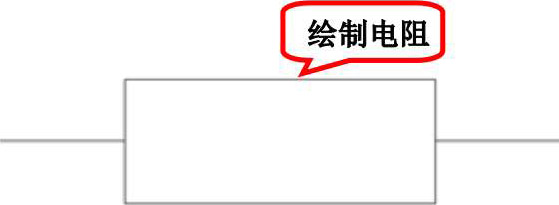

绘制如图3-5所示的电阻符号。

【操作步骤】

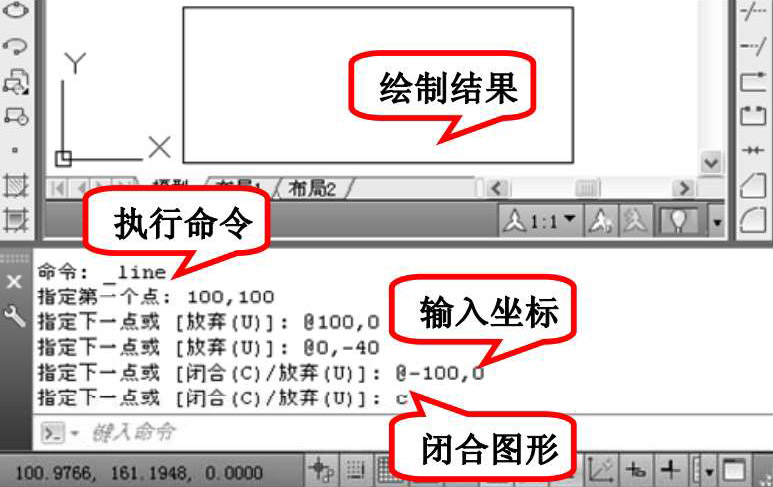

（1）单击“绘图”工具栏中的“直线”按钮 ，绘制连续线段，命令行提示与操作如图3-6所示。

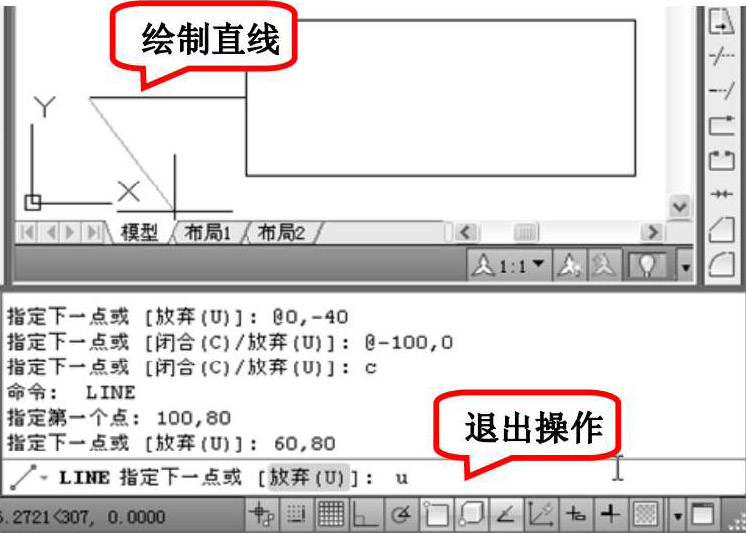

（2）单击“绘图”工具栏中的“直线”按钮 ，绘制左侧线段，命令行提示与操作如图3-7所示。

同样的方法继续绘制右侧直线，命令行提示与操作如下。

命令: _line

指定第一点: 200,80

指定下一点或 [放弃(U)]: @40,0

指定下一点或 [放弃(U)]

最终绘制结果如图3-5所示。
