2.7 课后练一练

【练习1】设置绘图环境。

1．目的要求

任何一个图形文件都有一个特定的绘图环境，包括图形边界、绘图单位、角度等。设置绘图环境通常有两种方法：设置向导与单独的命令设置方法。通过学习设置绘图环境，可以加深读者对图形总体环境的认识。

2．操作提示

（1）选择菜单栏中的“文件”→“新建”命令，系统打开“选择样板”对话框，单击“打开”按钮，进入绘图界面。

（2）选择菜单栏中的“格式”→“图形界限”命令，设置界限为“(0,0)，(297,210)”，在命令行中可以重新设置模型空间界限。

（3）选择菜单栏中的“格式”→“单位”命令，系统打开“图形单位”对话框，设置长度类型为“小数”，精度为“0.00”；角度类型为十进制度数，精度为“0”；用于缩放插入内容的单位为“毫米”，用于指定光源强度的单位为“国际”；角度方向为“顺时针”。

（4）选择菜单栏中的“工具”→“工作空间”→“AutoCAD经典”命令，进入工作空间。

【练习2】熟悉操作界面

1．目的要求

操作界面是用户绘制图形的平台，操作界面的各个部分都有其独特的功能，熟悉操作界面有助于用户方便快速地进行绘图。本例要求了解操作界面各部分功能，掌握改变绘图区颜色和光标大小的方法，能够熟练地打开、移动、关闭工具栏。

2．操作提示

（1）启动AutoCAD 2013，进入操作界面。

（2）调整操作界面大小。

（3）设置绘图区颜色与光标大小。

（4）打开、移动、关闭工具栏。

（5）尝试同时利用命令行、菜单命令和工具栏绘制一条线段。

【练习3】观察图形

1．目的要求

本例要求用户熟练地掌握各种图形显示工具的使用方法。

2．操作提示：

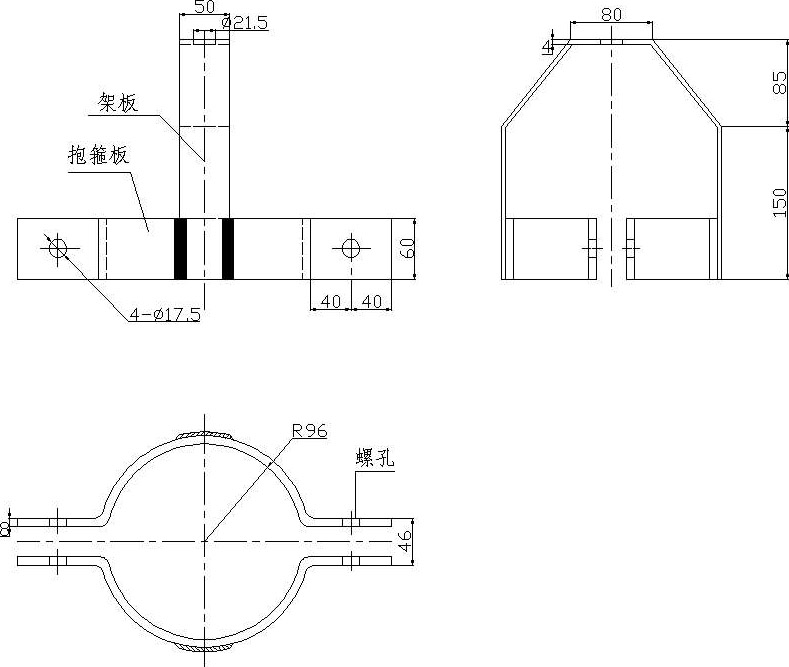

如图2-42所示，利用平移工具和缩放工具移动和缩放图形。
