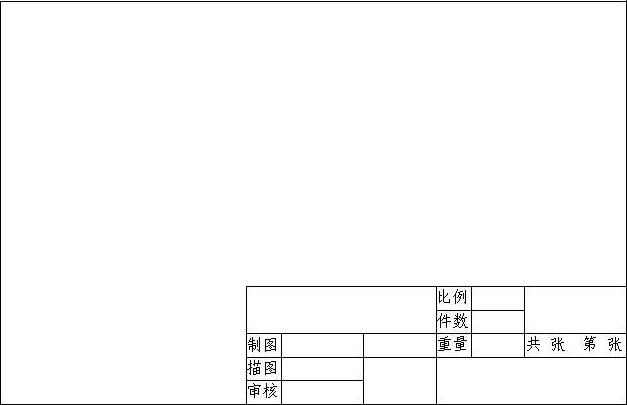

本实例设置如图2-37所示的样板图文件绘图环境。
图2-37 样板图文件
手把手教你学： 绘制的大体顺序是先打开“.dwg”格式的图形文件，设置图形单位与图形界线，最后将设置好的文件保存成“.dwt”格式的样板图文件。绘制过程中要用到打开、单位、图形界线和保存等命令。
【操作步骤】
（1）打开文件。单击“标准”工具栏中的“打开”按钮
，打开源文件“\第1章\A3 样板图.dwg”。

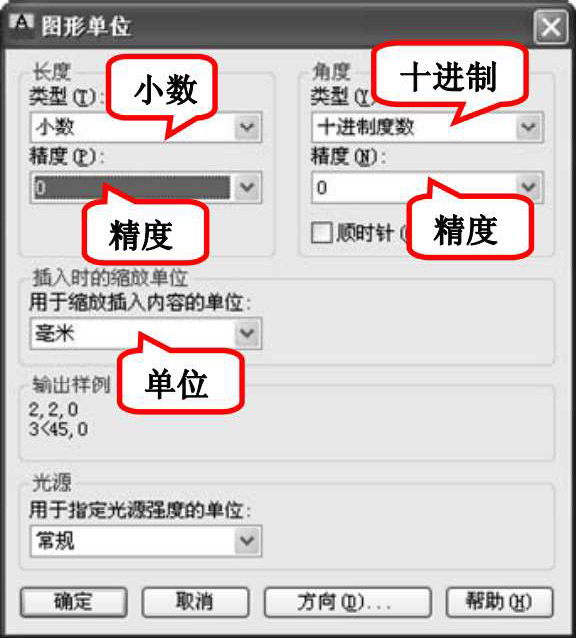

（2）设置单位。选择菜单栏中的“格式”→“单位”命令，AutoCAD打开“图形单位”对话框，如图2-38所示。设置“长度”的类型为“小数”，“精度”为0；“角度”的类型为“十进制度数”，“精度”为0，系统默认逆时针方向为正，“插入时的缩放单位”设置为“毫米”。
图2-38 “图形单位”对话框

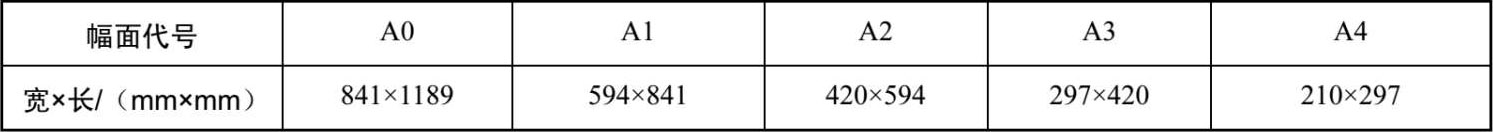

（3）设置图形边界。国标对图纸的幅面大小作了严格规定，如表2-1所示。
表2-1 图幅国家标准（GB/T14685—1993）
在这里，不妨按国标A3图纸幅面设置图形边界。A3图纸的幅面为297毫米×420毫米。

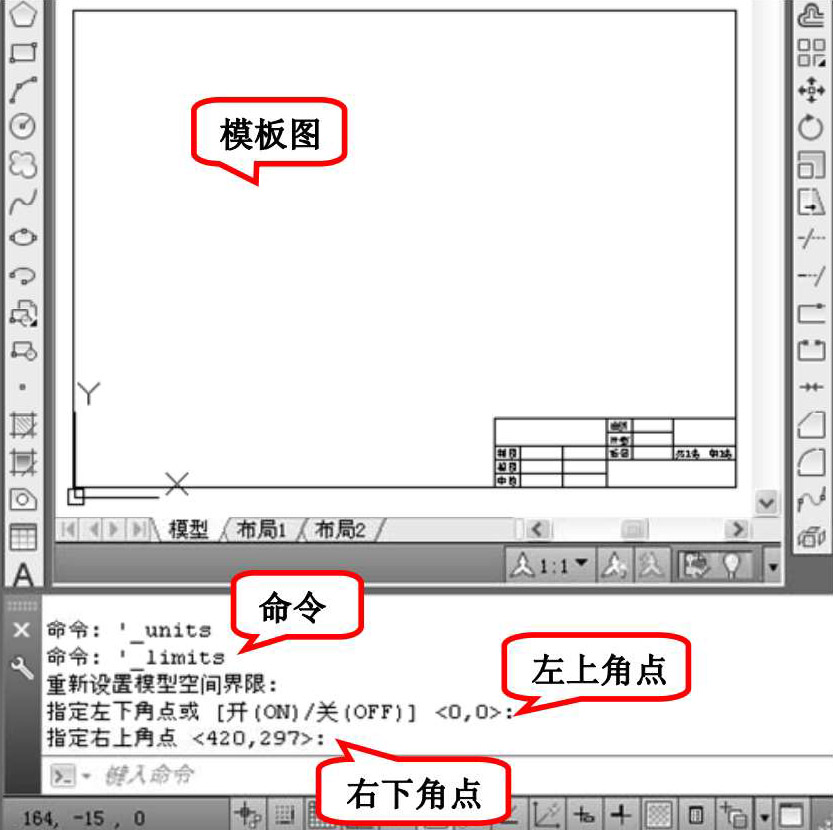

选择菜单栏中的“格式”→“图形界限”命令，设置图幅，命令操作如图2-39所示。
图2-39 设置图形边界
（4）保存成样板图文件。现阶段的样板图及其环境设置已经完成，先将其保存成样板图文件。

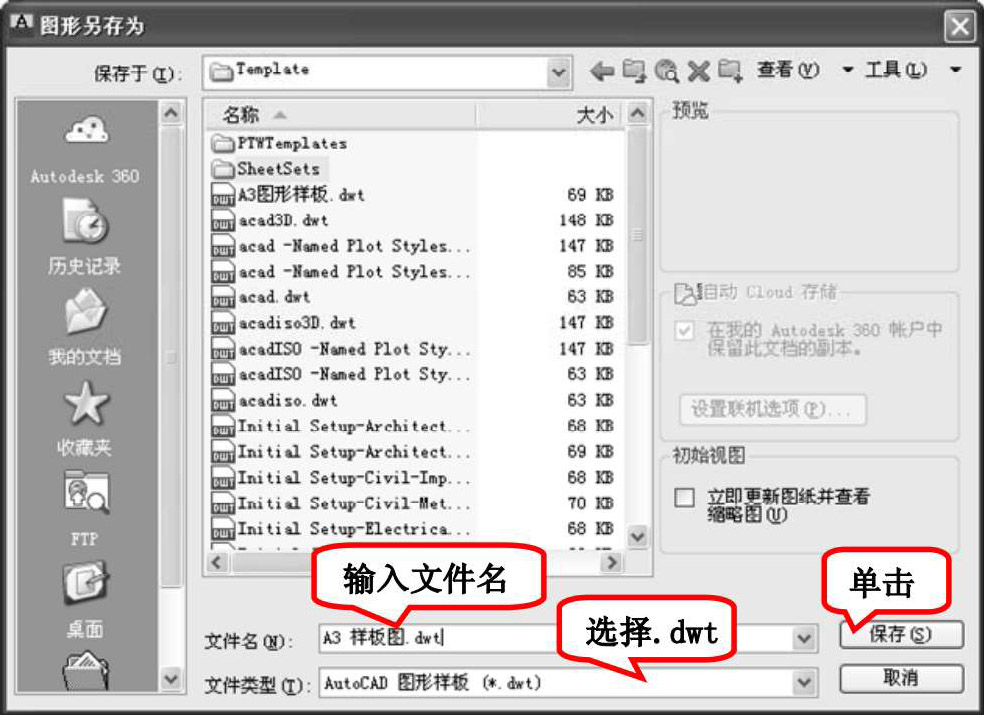

选择菜单栏中的“文件”→“另存为”命令，打开“图形另存为”对话框，如图2-40所示。在“文件类型”下拉列表中选择“AutoCAD图形样板（*.dwt）”选项，输入文件名“A3 样板图.dxt”，单击“保存”按钮，系统打开“样板选项”对话框，接受默认的设置，单击“确定”按钮，保存文件，如图2-41所示。
图2-40 保存样板图

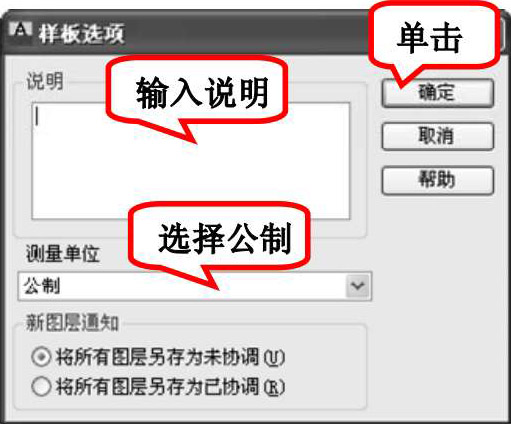

图2-41 样板选项对话框
