绘制图形的要点在于快、准。即图形尺寸绘制准确、绘图时间锐减。本节主要介绍不同命令的操作方法，读者在后面章节学习绘图命令时，尽可能掌握多种方法，从中找出适合自己且快速的方法。
预习重点
◎ 了解有几种基本输入方法。
AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式，下面以画直线为例，介绍其命令输入方式。
（1）在命令行输入命令名。命令字符可不区分大小写，例如，命令“LINE”。执行命令时，在命令行提示中经常会出现命令选项。在命令行输入绘制直线命令“LINE”后，命令行的提示与操作如下。
命令: LINE
指定第一点：在绘图区指定一点或输入一个点的坐标指定下一点或 [放弃(U)]
命令行中不带括号的提示为默认选项（如上面的“指定下一点或”），因此可以直接输入直线段的起点坐标或在绘图区指定一点，如果要选择其他选项，则应该首先输入该选项的标识字符，如“放弃”选项的标识字符“U”，然后按系统提示输入数据即可。在命令选项的后面有时还带有尖括号，尖括号内的数值为默认数值。
（2）在命令行输入命令缩写字。如L（Line）、C（Circle）、A（Arc）、Z（Zoom）、R（Redraw）、M（Move）、CO（Copy）、PL（Pline）、E（Erase）等。
（3）选择“绘图”菜单栏中对应的命令，在命令行窗口中可以看到对应的命令说明及命令名。
（4）单击“绘图”工具栏中对应的按钮，在命令行窗口中也可以看到对应的命令说明及命令名。
（5）在命令行打开快捷菜单。如果在前面刚使用过要输入的命令，可以在命令行右击，在弹出的快捷菜单中选择“近期使用的命令”子菜单中需要的命令。“近期使用的命令”子菜单中储存最近使用的6个命令，如果经常重复使用某6个命令以内的命令，这种方法就比较快速简洁。
（6）在绘图区右击。如果用户要重复使用上次使用的命令，可以直接在绘图区右击，系统立即重复执行上次使用的命令，这种方法适用于重复执行某个命令。
1．命令的重复
按＜Enter＞键，可重复调用上一个命令，不管上一个命令是完成了还是被取消了。
2．命令的撤销
在命令执行的任何时刻都可以取消和终止命令的执行。
【执行方式】
● 命令行：UNDO。
●菜单栏：选择菜单栏中的“编辑”→“放弃”命令。
●快捷键：＜Esc＞。
3．命令的重做
已被撤销的命令要恢复重做，可以恢复撤销的最后一个命令。
【执行方式】
● 命令行：REDO。（快捷命令：RE）
●菜单栏：选择菜单栏中的“编辑”→“重做”命令。
●快捷键：＜Ctrl+Y＞组合。

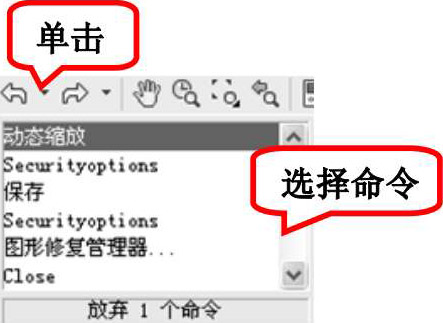

AutoCAD 2013可以一次执行多重放弃和重做操作。单击“标准”工具栏中的“放弃”按钮
或“重做”按钮
后面的小三角，可以选择要放弃或重做的操作，如图2-34所示。
图2-34 多重放弃选项
有的命令有两种执行方式，通过对话框或通过命令行输入命令。如指定使用命令行方式，可以在命令名前加短划线来表示，如“-LAYER”表示用命令行方式执行“图层”命令。而如果在命令行输入“LAYER”，系统则会打开“图层特性管理器”对话框。
另外，有些命令同时存在命令行、菜单栏和工具栏3种执行方式，这时如果选择菜单栏或工具栏方式，命令行会显示该命令，并在前面加一下画线。例如，通过菜单或工具栏方式执行“直线”命令时，命令行会显示“l_ine”，命令的执行过程和结果和命令行方式相同。
利用命令行输入长度绘制线段，结果如图2-35所示。
图2-35 绘制直线
【操作步骤】
单击“绘图”工具栏中的“直线”按钮

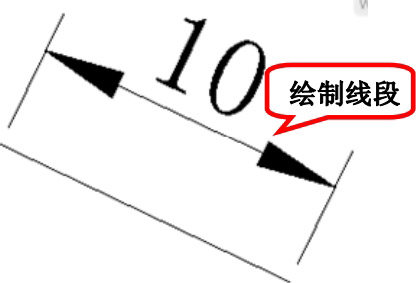

，绘制长度为10mm的线段，命令操作如图2-36所示。

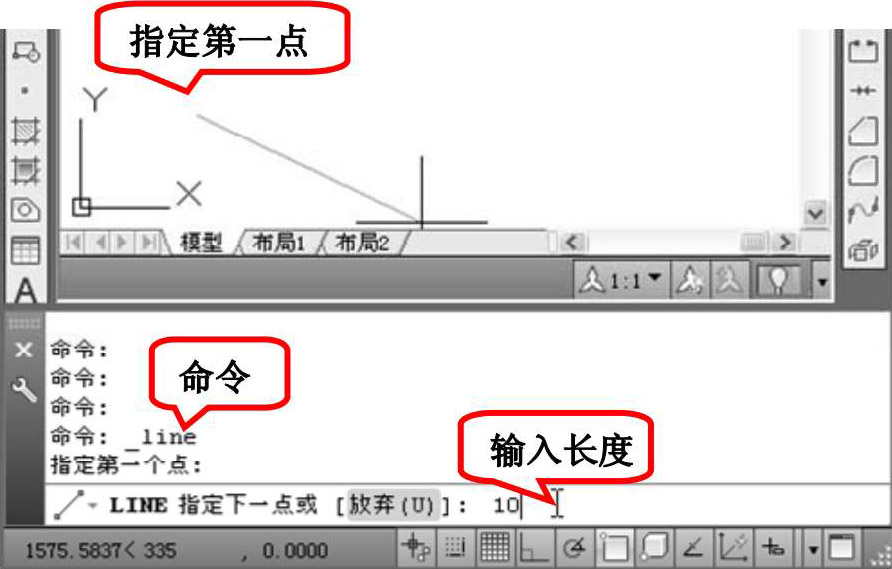

这时在绘图区移动光标指明线段的方向，但不要单击鼠标，然后在命令行输入“10”，这样就在指定方向上准确地绘制了长度为10mm的线段，如图2-36所示。
图2-36 绘制线段
