简单的平面图形命令包括“矩形”命令和“多边形”命令。
◎ 了解平面图形的种类及应用。
◎ 简单练习矩形与多边形的绘制。
·命令行：RECTANG（快捷命令：REC）。
·菜单栏：选择菜单栏中的“绘图”→“矩形”命令。
·工具栏：单击“绘图”工具栏中的“矩形”按钮
。

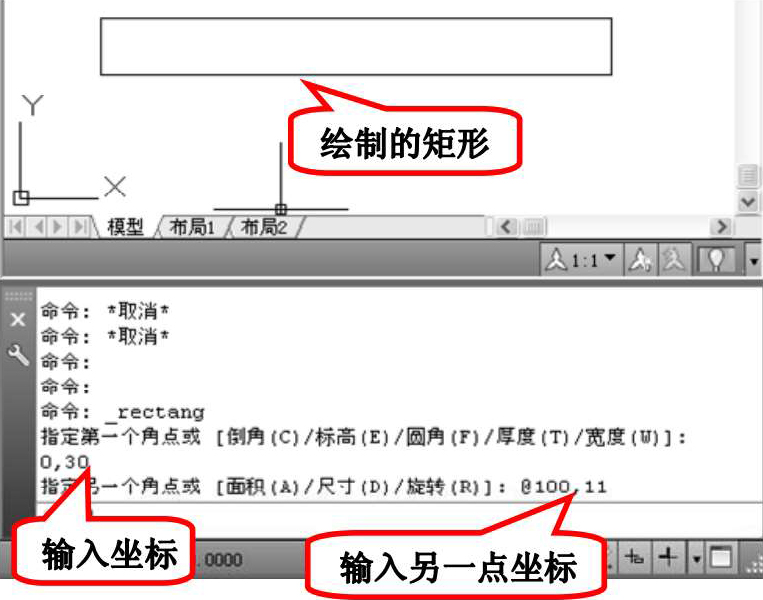

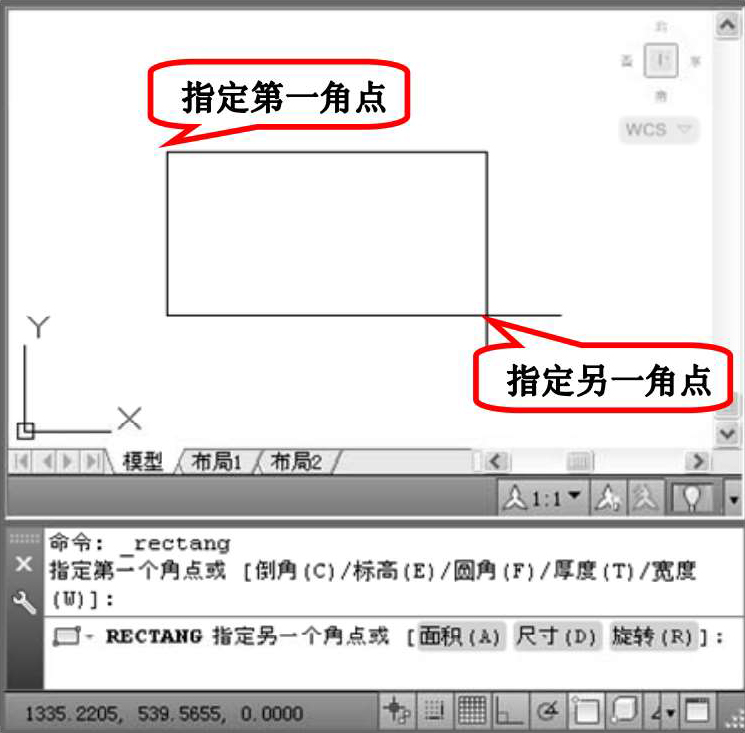

命令行提示与操作如图2-28所示。
图2-28 绘制矩形

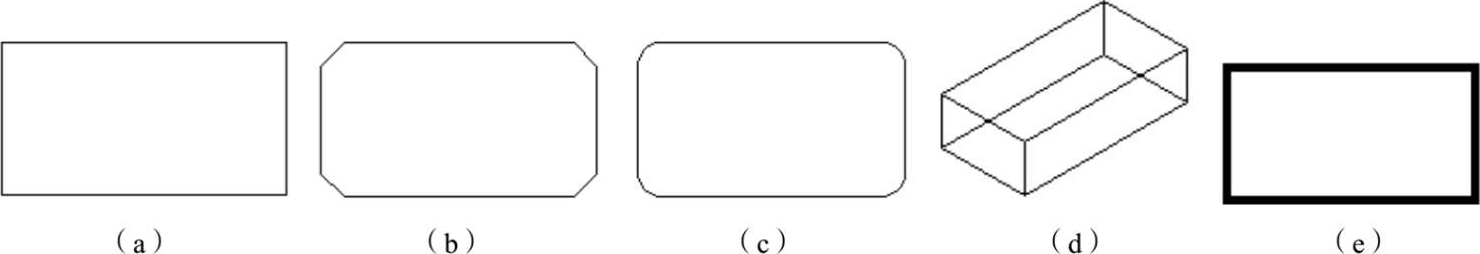

（1）第一个角点：通过指定两个角点确定矩形，如图2-29（a）所示。
（2）倒角（C）：指定倒角距离，绘制带倒角的矩形，如图2-29（b）所示。每一个角点的逆时针和顺时针方向的倒角可以相同，也可以不同，其中第一个倒角距离是指角点逆时针方向倒角距离，第二个倒角距离是指角点顺时针方向倒角距离。
（3）标高（E）：指定矩形标高（Z坐标），即把矩形放置在标高为Z并与XOY坐标面平行的平面上，并作为后续矩形的标高值。
（4）圆角（F）：指定圆角半径，绘制带圆角的矩形，如图2-29（c）所示。
（5）厚度（T）：指定矩形的厚度，如图2-29（d）所示。
（6）宽度（W）：指定线宽，如图2-29（e）所示。
图2-29 绘制矩形

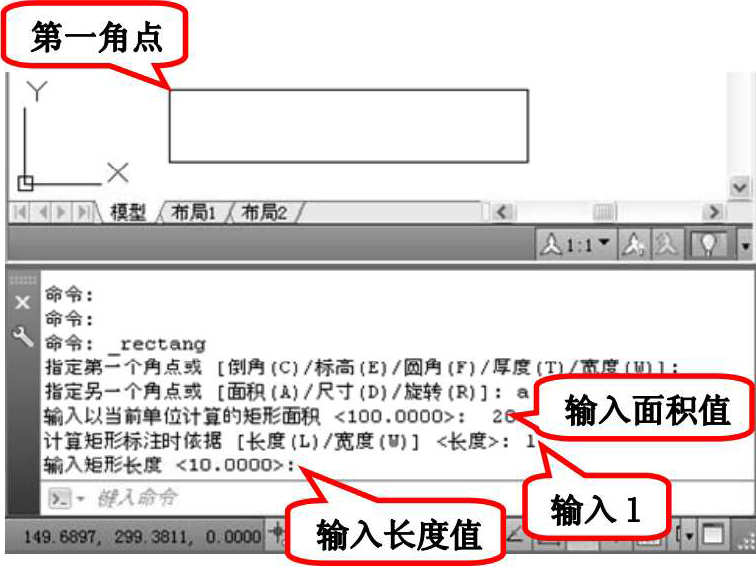

（7）面积（A）：指定面积和长或宽创建矩形。选择该项，命令行提示与操作如图2-30所示。
图2-30 利用“面积”绘制矩形
指定长度或宽度后，系统自动计算另一个维度，绘制出矩形。如果矩形被倒角或圆角，则长度或面积计算中也会考虑此设置。
（8）尺寸（D）：使用长和宽创建矩形，第二个指定点将矩形定位在与第一角点相关的4个位置之一。

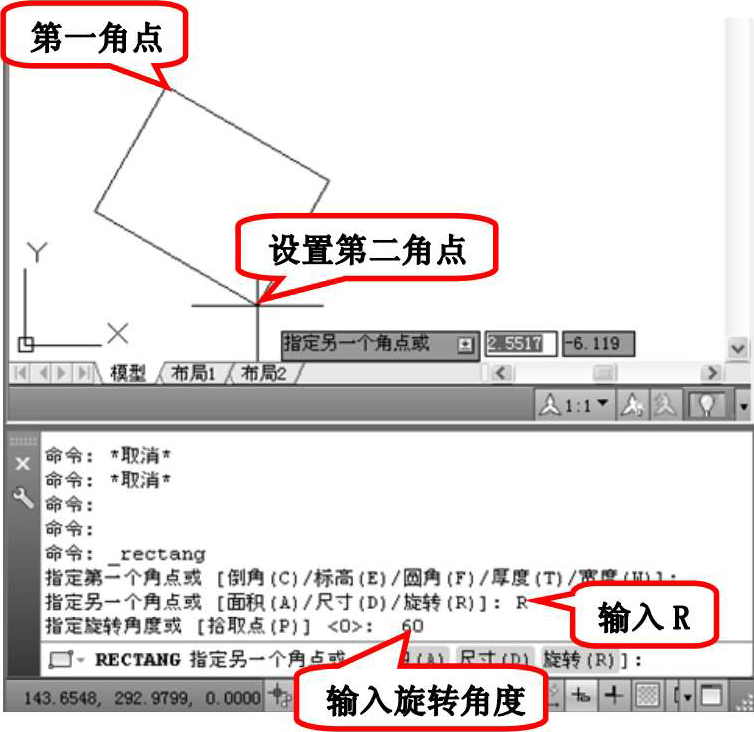

（9）旋转（R）：使所绘制的矩形旋转一定角度。选择该项，命令行提示与操作如图2-31所示。
图2-31 旋转矩形

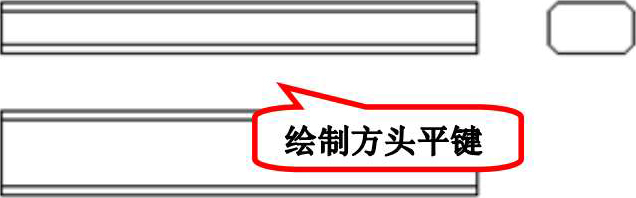

绘制如图2-32所示的方头平键。
图2-32 方头平键
（1）单击“标准”工具栏中的“新建”按钮
，新建一个空白图形文件。
（2）单击“绘图”工具栏中的“矩形”按钮
，绘制主视图外形，绘制结果如图2-33所示。
图2-33 绘制主视图外形

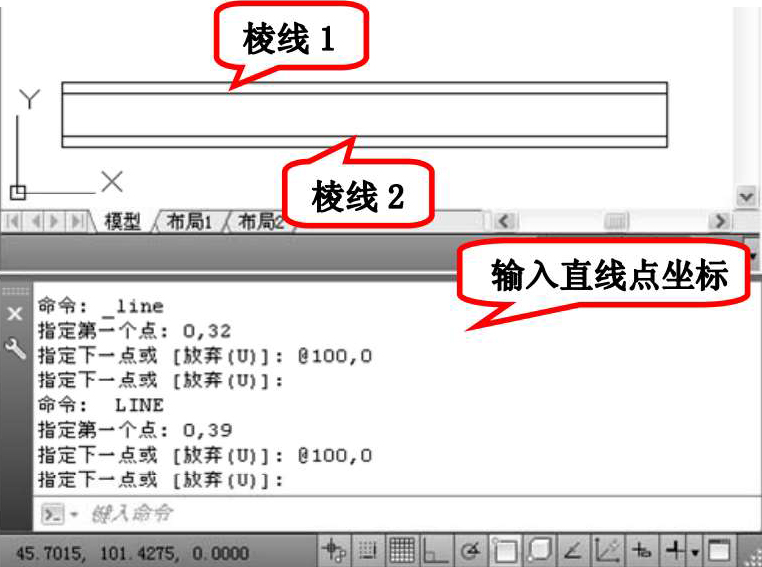

（3）单击“绘图”工具栏中的“直线”按钮
，绘制主视图两条棱线。一条棱线端点的坐标值为（0, 32）和（@100, 0），另一条棱线端点的坐标值为（0, 39）和（@100, 0），绘制结果如图2-34所示。
图2-34 绘制主视图棱线

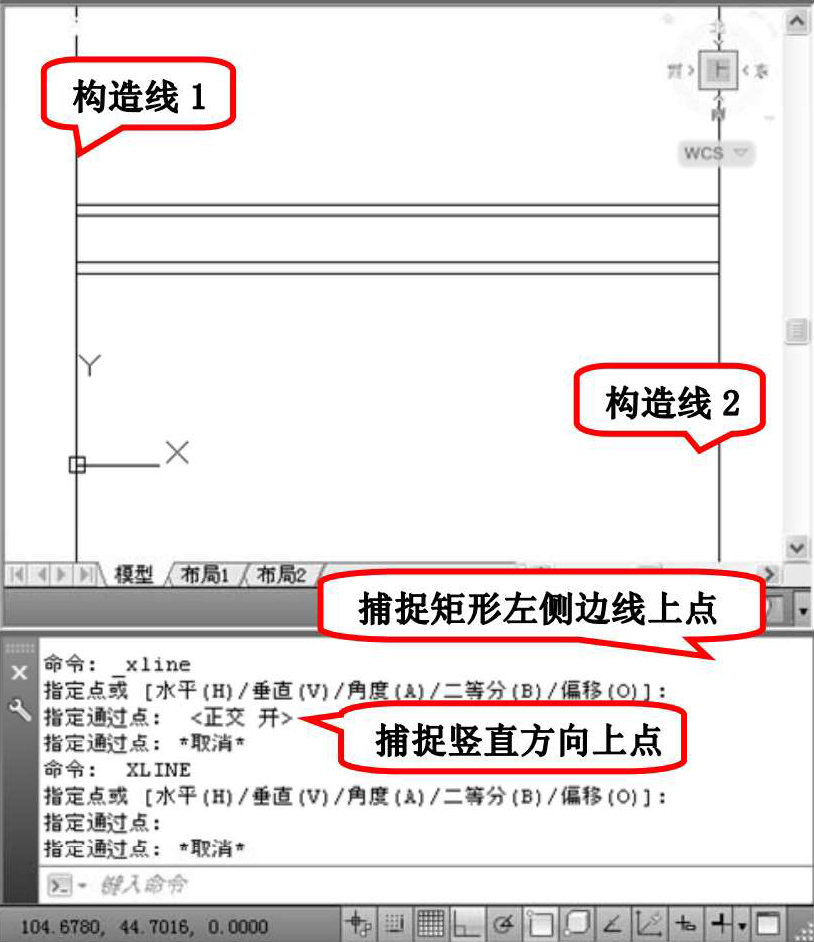

（4）单击“绘图”工具栏中的“构造线”按钮
，绘制竖直构造线1。采用同样的方法绘制右边竖直构造线2，绘制结果如图2-35所示。
图2-35 绘制竖直构造线
（5）单击“绘图”工具栏中的“矩形”按钮
，绘制俯视图，命令行提示与操作如下。
命令：r_ectang↙
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：0, 0↙
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：@100, 18↙
（6）单击“绘图”工具栏中的“直线”按钮

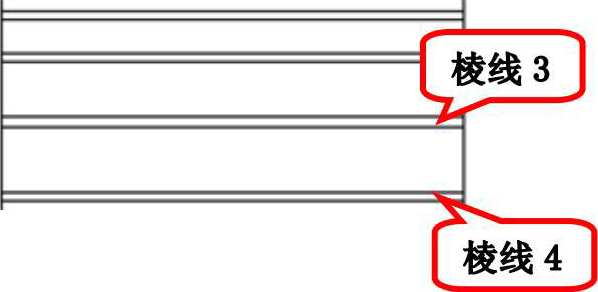

，接着绘制两条直线——棱线3、棱线4，端点分别为｛(0, 2)，(@100, 0)｝和｛(0, 16)，(@100, 0)｝，绘制结果如图2-36所示。
图2-36 绘制俯视图
（7）单击“绘图”工具栏中的“构造线”按钮
，绘制左视图构造线，命令行提示与操作如下。
命令：_xline 绘制水平构造线
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：H↙
指定通过点：指定主视图上右上端点
指定通过点：指定主视图上右下端点
指定通过点：指定俯视图上右上端点
指定通过点：指定俯视图上右下端点
指定通过点：↙
命令：↙按<Enter>键表示重复绘制构造线命令 绘制斜向构造线
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：A↙
输入构造线的角度 (0) 或 [参照(R)]：-45↙
指定通过点：任意指定一点
指定通过点：↙
命令：↙绘制竖直构造线
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：V↙
指定通过点：指定斜线与向下数第3条水平线的交点
指定通过点：指定斜线与向下数第4条水平线的交点

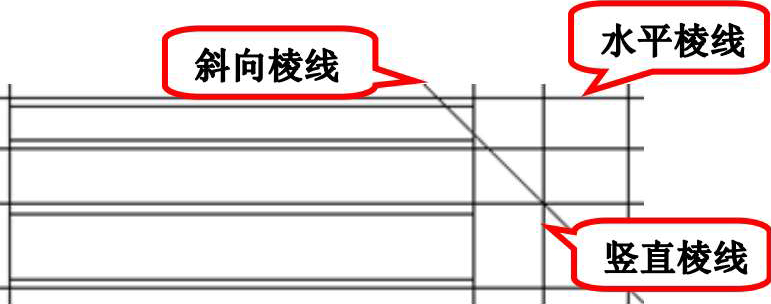

绘制结果如图2-37所示。
图2-37 绘制左视图构造线

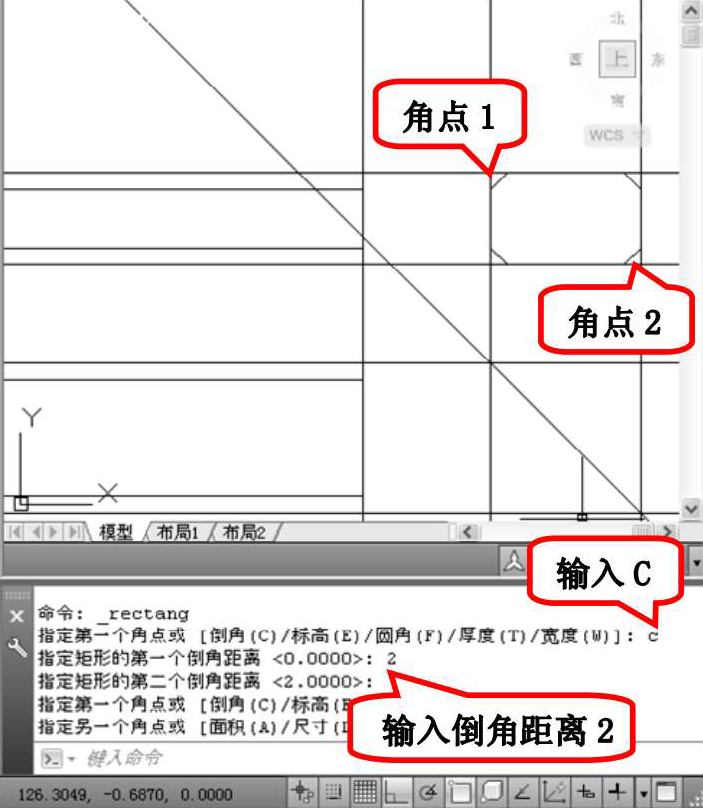

（8）单击“绘图”工具栏中的“矩形”按钮
，设置矩形两个倒角距离为2，绘制左视图，绘制结果如图2-38所示。
图2-38 绘制左视图
（9）单击“修改”工具栏中的“删除”按钮
，删除构造线，最终绘制结果如图2-32所示。
·命令行：POLYGON（快捷命令：POL）。
·菜单栏：选择菜单栏中的“绘图”→“多边形”命令。
·工具栏：单击“绘图”工具栏中的“多边形”按钮
。

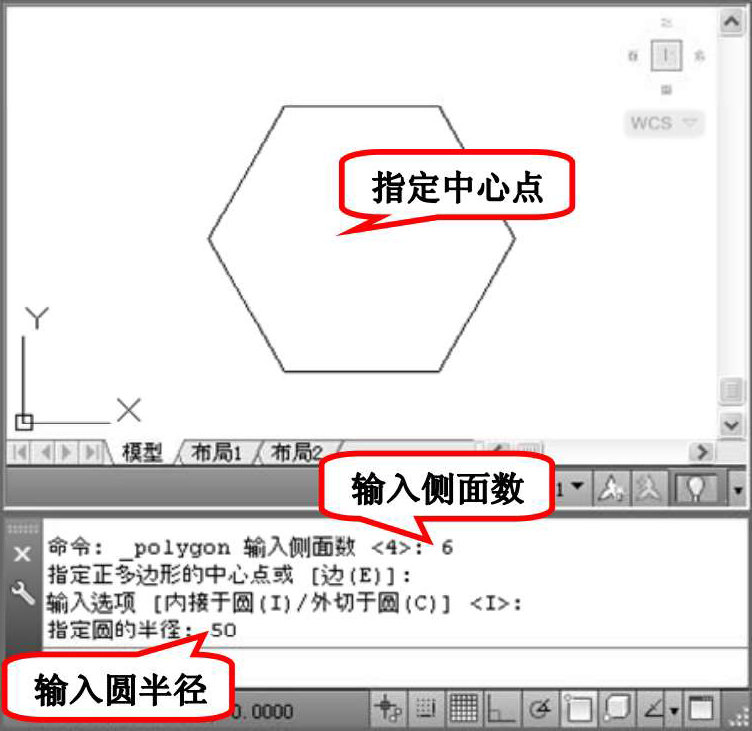

命令行提示与操作如图2-39所示。
图2-39 绘制多边形

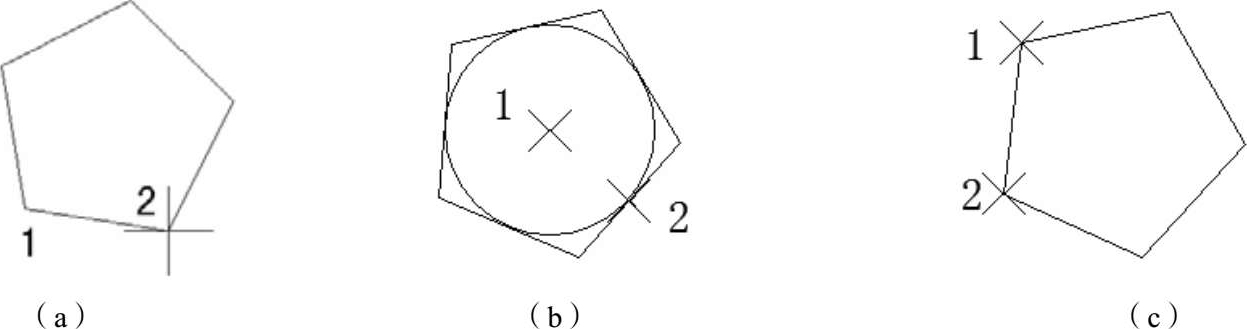

（1）边（E）：选择该选项，则只要指定多边形的一条边，系统就会按逆时针方向创建该正多边形，如图2-40（a）所示。
（2）内接于圆（I）：选择该选项，绘制的多边形内接于圆，如图2-40（b）所示。
（3）外切于圆（C）：选择该选项，绘制的多边形外切于圆，如图2-40（c）所示。
图2-40 绘制多边形

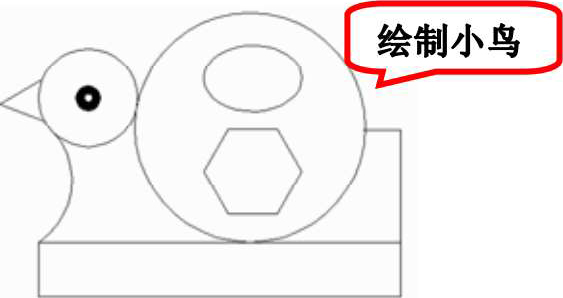

绘制如图2-41所示的小鸟造型。
图2-41 小鸟造型
（1）单击“标准”工具栏中的“新建”按钮
，新建一个空白图形文件。
（2）单击“绘图”工具栏中的“圆”按钮
，绘制左边头部的小圆，圆心坐标为（230, 210），半径为30。

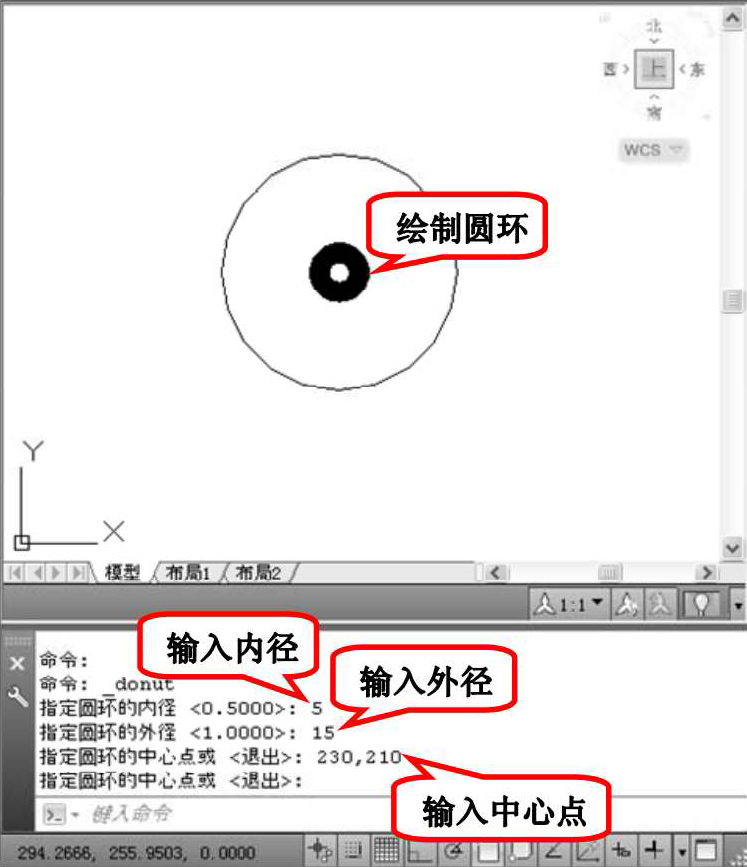

（3）选择菜单栏中的“绘图”→“圆环”命令，绘制左边头部的圆环，结果如图2-42所示。
图2-42 绘制头部圆环
（4）单击“绘图”工具栏中的“矩形”按钮

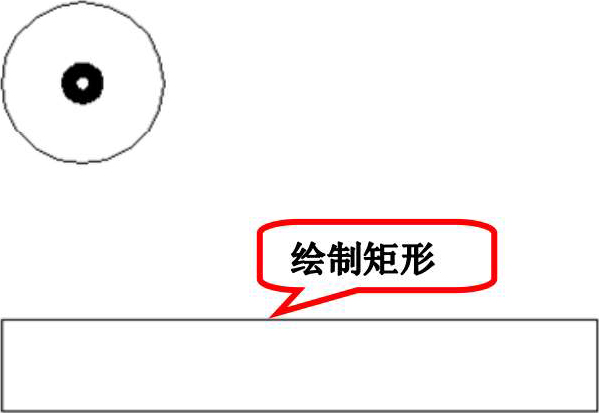

，绘制一个矩形，交点坐标分别为（200, 122）、（420, 88），结果如图2-43所示。
图2-43 绘制矩形
（5）单击“绘图”工具栏中的“圆”按钮
，绘制右边身体的大圆，命令行提示与操作如下。
命令：_circle
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]：T↙

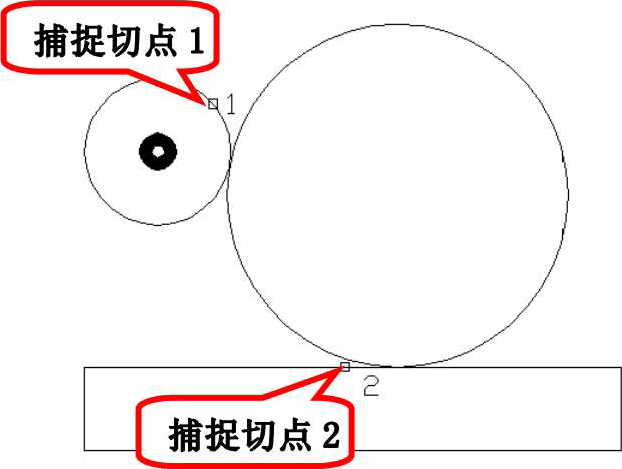

指定对象与圆的第一个切点：如图2-44所示，在点1附近选择小圆
指定对象与圆的第二个切点：如图2-44所示，在点2附近选择矩形
指定圆的半径：<30.0000>：70↙
图2-44 绘制大圆

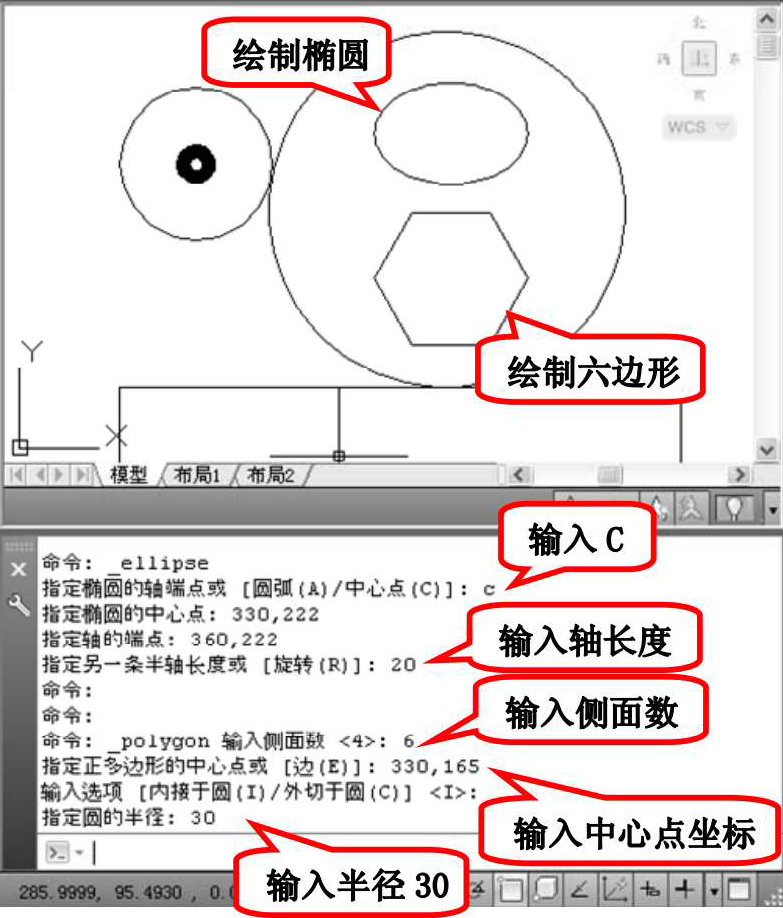

（6）单击“绘图”工具栏中的“椭圆”按钮
和“多边形”按钮
，绘制右边身体的小椭圆及正六边形，绘制结果如图2-45所示。
图2-45 绘制椭圆与多边形
（7）单击“绘图”工具栏中的“直线”按钮
和“圆弧”按钮
，绘制左边嘴部折线和颈部圆弧，命令行提示与操作如下。
命令： _line指定第一点：202, 221
指定下一点或 [放弃(U)]：@30<-150↙ 用相对极坐标值给定下一点的坐标值
指定下一点或 [放弃(U)]：@30<-20↙ 用相对极坐标值给定下一点的坐标值
指定下一点或 [闭合(C)/放弃(U)]：↙
命令：_arc
指定圆弧的起点或 [圆心(CE)]：200, 122↙
指定圆弧的第二点或 [圆心(C)/端点(E)]：E↙ 用给出圆弧端点的方式画圆弧
指定圆弧的端点：210, 188↙ 给出圆弧端点的坐标值
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]：R↙ 用给出圆弧半径的方式画圆弧
指定圆弧半径：45↙ 圆弧半径值
（8）单击“绘图”工具栏中的“直线”按钮
，绘制右边折线，命令行提示与操作如下。
命令：_line 指定第一点：420, 122↙
指定下一点或 [放弃(U)]：@68<90↙
指定下一点或 [放弃(U)]：@23<180↙
指定下一点或 [闭合(C)/放弃(U)]：↙
最终绘制结果如图2-41所示。
