圆类命令主要包括“圆”、“圆弧”、“圆环”、“椭圆”及“椭圆弧”命令，这几个命令是AutoCAD中最简单的曲线命令。
◎ 了解圆类命令的绘制方法。
◎ 简单练习各命令操作。
·命令行：CIRCLE（快捷命令：C）。
·菜单栏：选择菜单栏中的“绘图”→“圆”命令。
·工具栏：单击“绘图”工具栏中的“圆”按钮
。
根据给定的不同参数值绘制圆，在图2-7中为最简单、最常用的绘制方法。

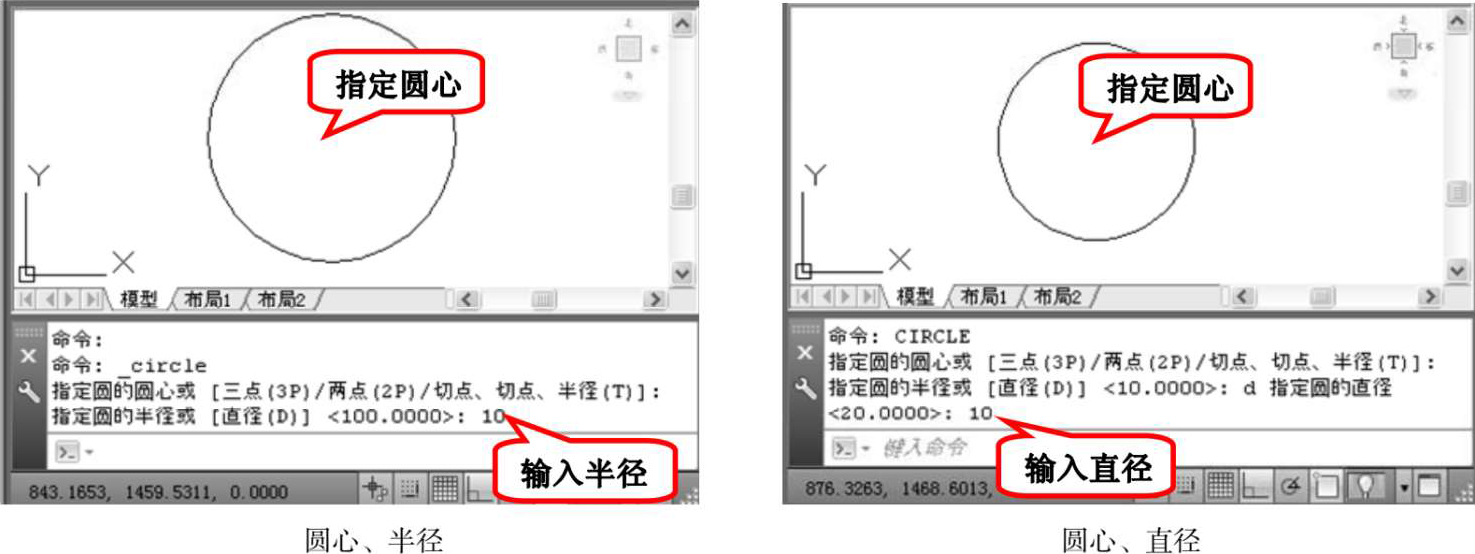

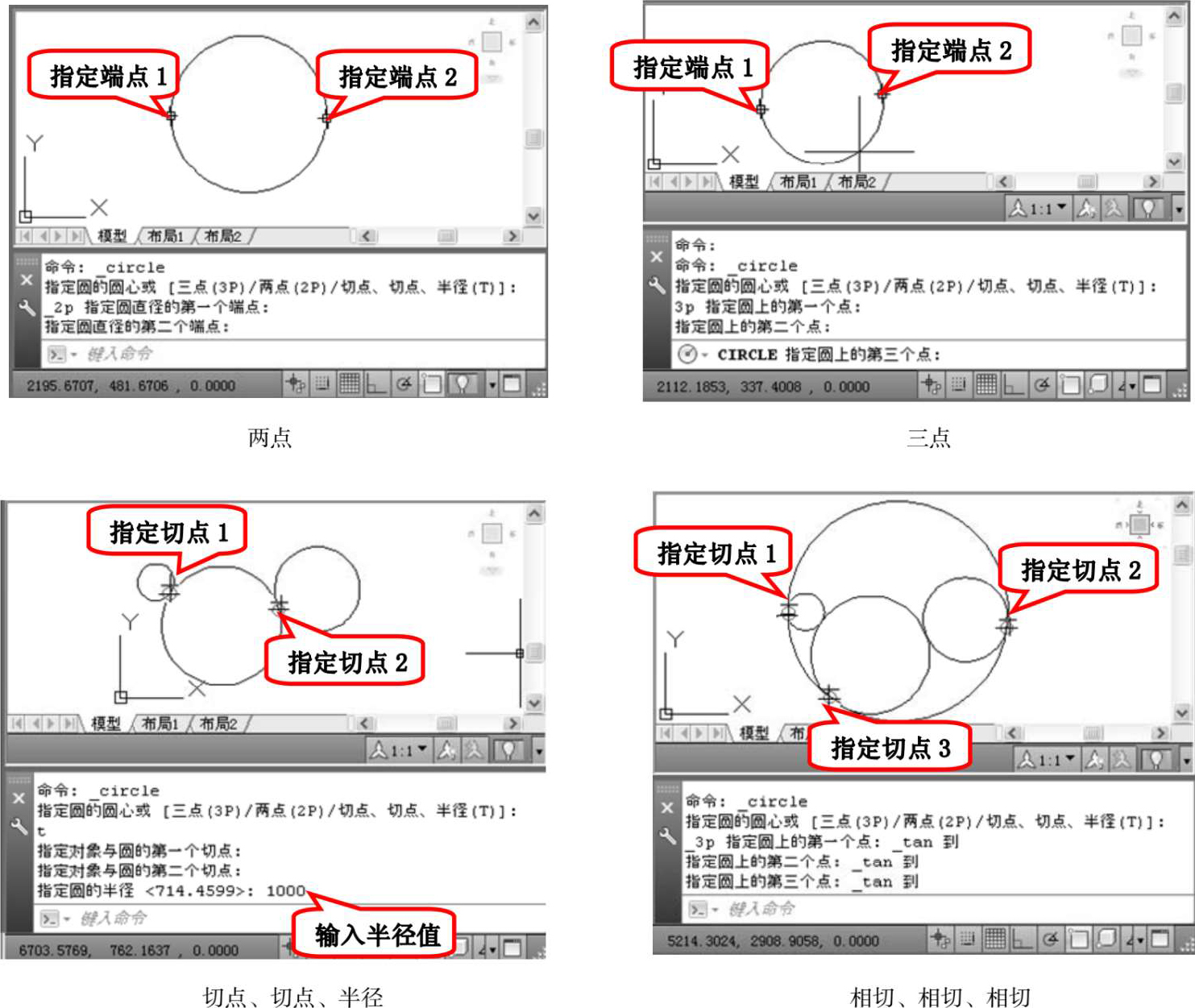

图2-7 根据不同参数绘制圆
图2-7 根据不同参数绘制圆（续）
（1）三点（3P）：通过指定圆周上三点绘制圆。
（2）两点（2P）：通过指定直径的两端点绘制圆。

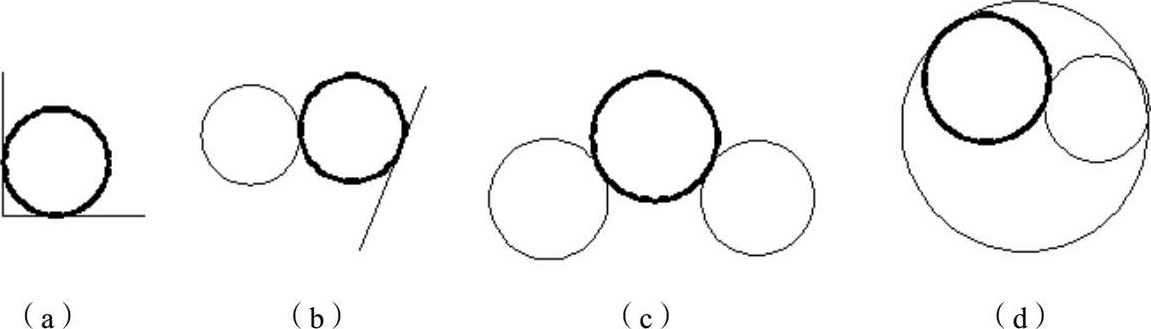

（3）切点、切点、半径（T）：通过先指定两个相切对象，再给出半径的方法绘制圆。如图2-8（a）～（d）所示给出了以“切点、切点、半径”方式绘制圆的各种情形（加粗的圆为最后绘制的圆）。
图2-8 圆与另外两个对象相切
（4）选择菜单栏中的“绘图”→“圆”命令，其子菜单中比命令行多了一种“相切、相切、相切”的绘制方法，如图2-9所示。

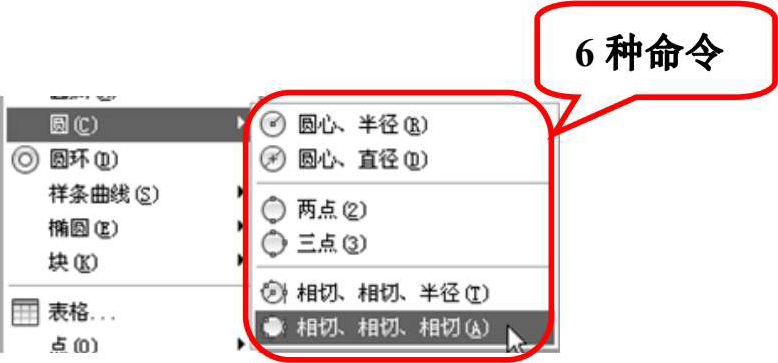

图2-9 “圆”子菜单栏
对于圆心点的选择，除了直接输入圆心点外，还可以利用圆心点与中心线的对应关系，利用对象捕捉的方法选择。按下状态栏中的“对象捕捉”按钮
，命令行中会提示“命令：<对象捕捉 开>”。
绘制如图2-10所示的连环圆。

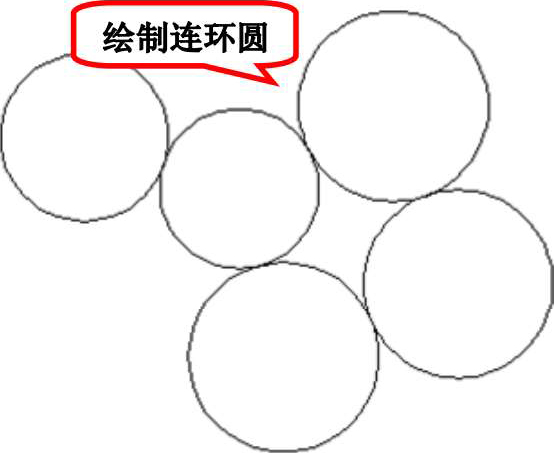

图2-10 连环圆
（1）单击“标准”工具栏中的“新建”按钮
，新建一个空白图形文件。
（2）单击“绘图”工具栏中的“圆”按钮
，选择“圆心、半径”的方法绘制A圆，如图2-11所示。

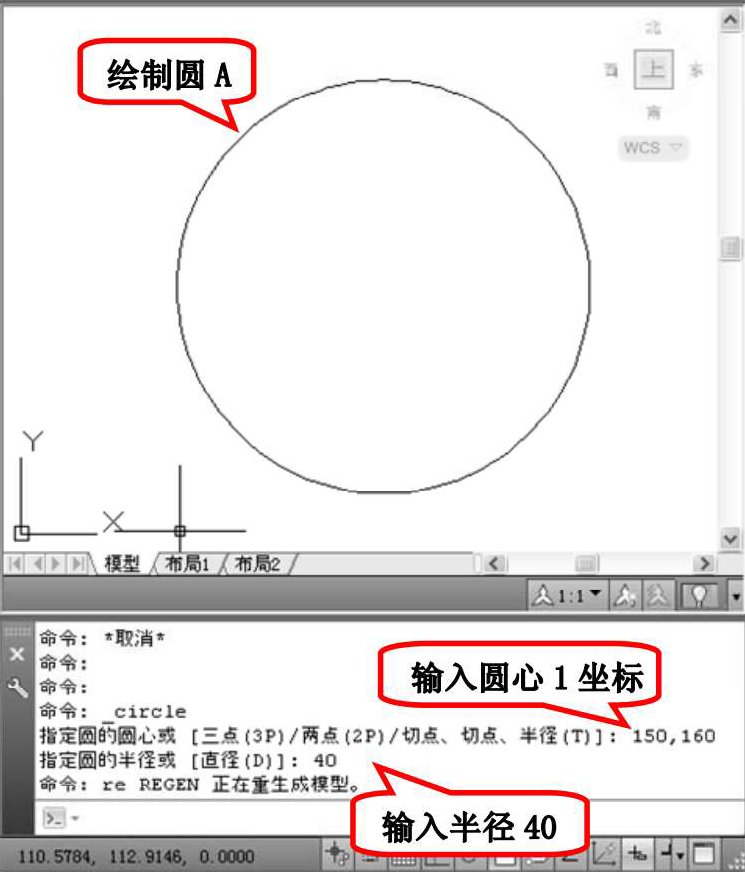

图2-11 绘制圆A
（3）单击“绘图”工具栏中的“圆”按钮
，选择“三点”的方法绘制B圆，命令行提示与操作如图2-12所示。

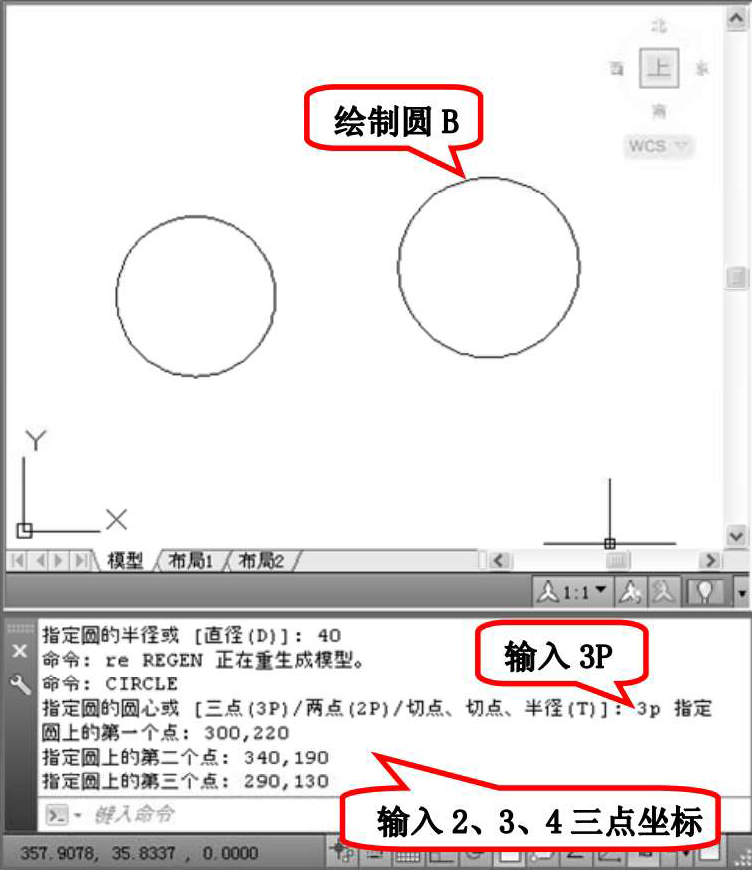

图2-12 绘制圆B
（4）单击“绘图”工具栏中的“圆”按钮
，选择“两点”的方法绘制C圆，命令行提示与操作如图2-13所示。

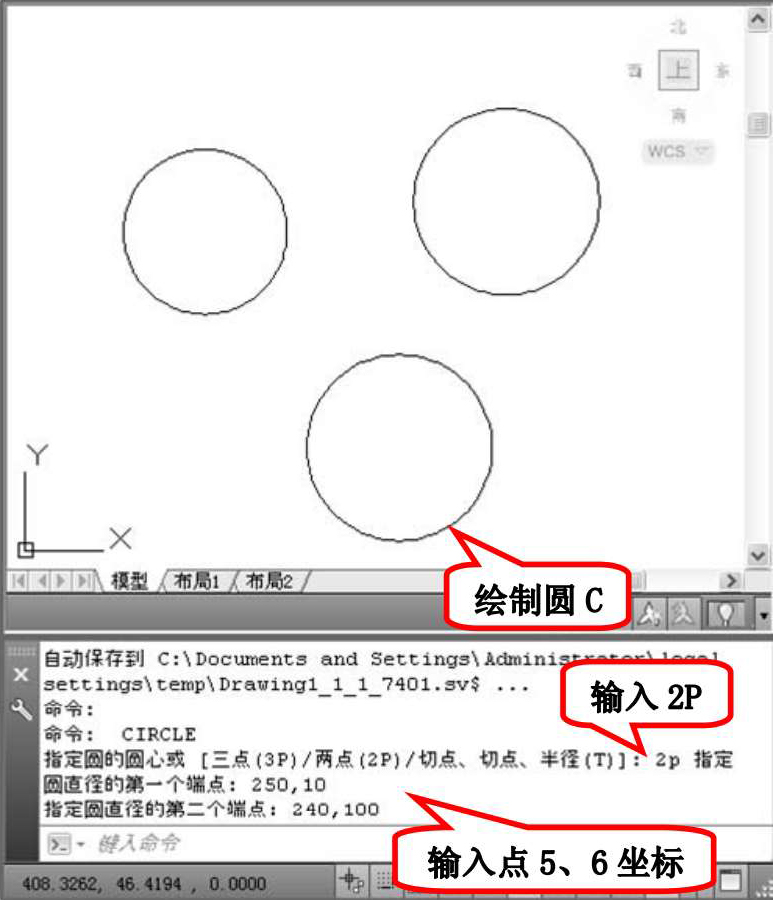

图2-13 绘制圆C
（5）单击“绘图”工具栏中的“圆”按钮
，选择“切点、切点、半径”的方法绘制D圆，命令行提示与操作如图2-14所示。

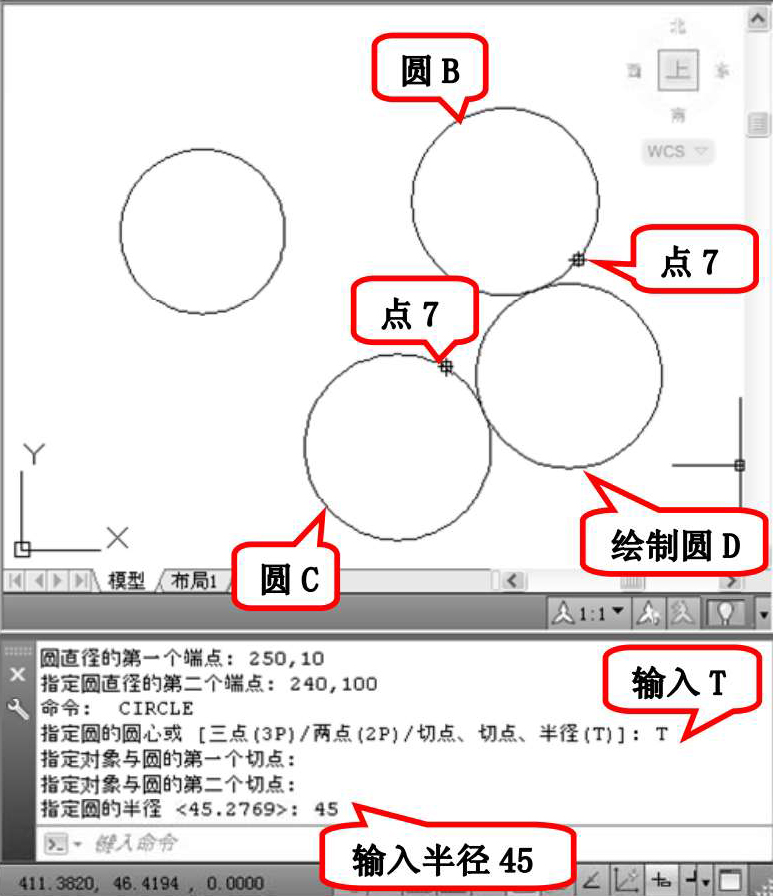

图2-14 绘制圆D
（6）选择菜单栏中的“绘图”→“圆”→“相切、相切、相切”命令，以“相切、相切、相切”的方法，单击状态栏中的“对象捕捉”按钮
，捕捉切点，绘制E圆，命令行提示与操作如图2-15所示。

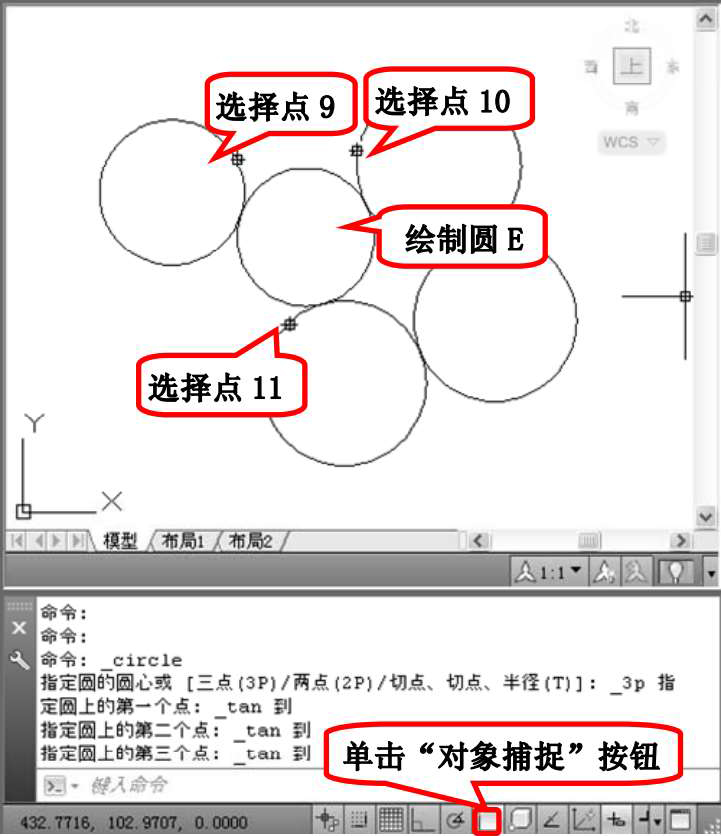

图2-15 绘制圆E
（7）单击“标准”工具栏中的“保存”按钮
，在打开的“图形另存为”对话框中输入文件名保存即可。
·命令行：ARC（快捷命令：A）。
·菜单栏：选择菜单栏中的“绘图”→“圆弧”命令。
·工具栏：单击“绘图”工具栏中的“圆弧”按钮
。

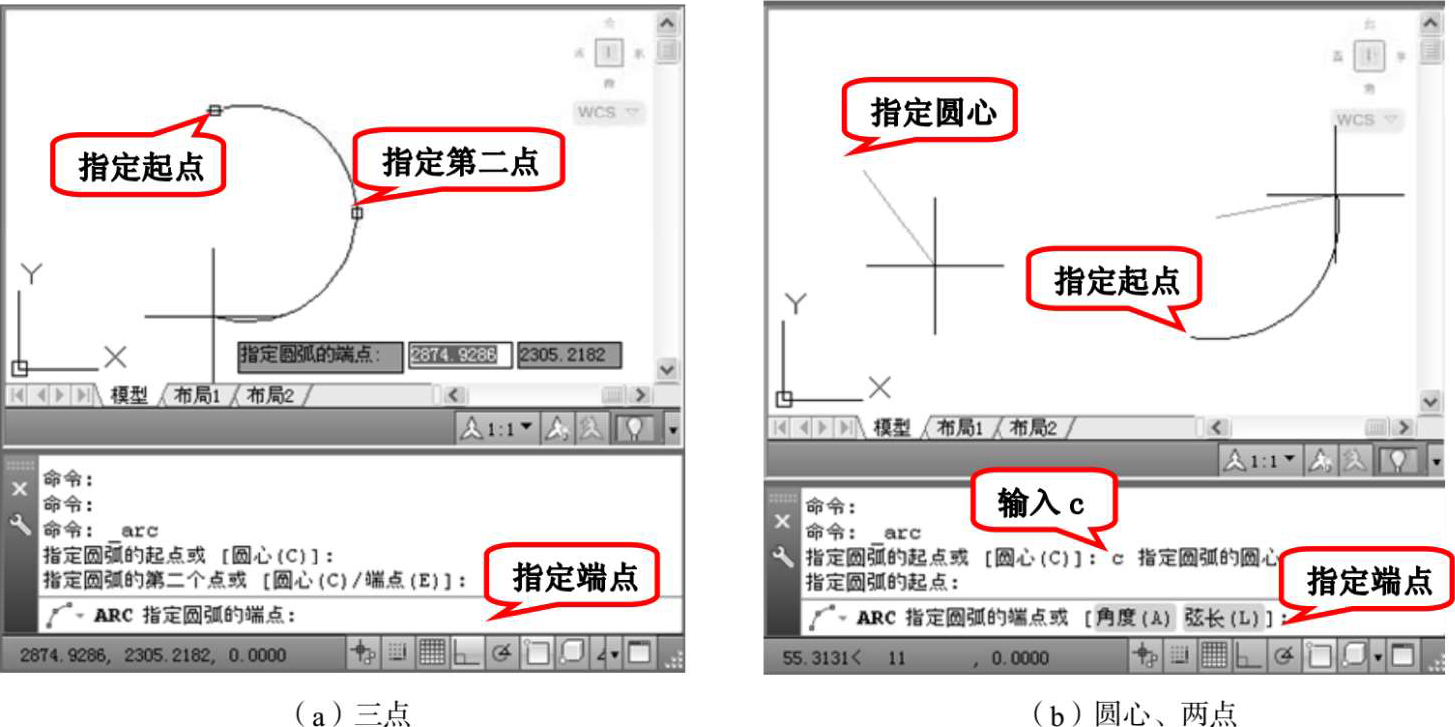

命令行提示与操作如图2-16所示。
图2-16 绘制圆弧
图2-16 绘制圆弧（续）
（1）用命令行方式绘制圆弧时，可以根据系统提示选择不同的选项，具体功能与利用菜单栏中的“绘图”→“圆弧”中子菜单提供的11种方式相似。这11种方式绘制的圆弧分别如图2-17（a）～（k）所示。

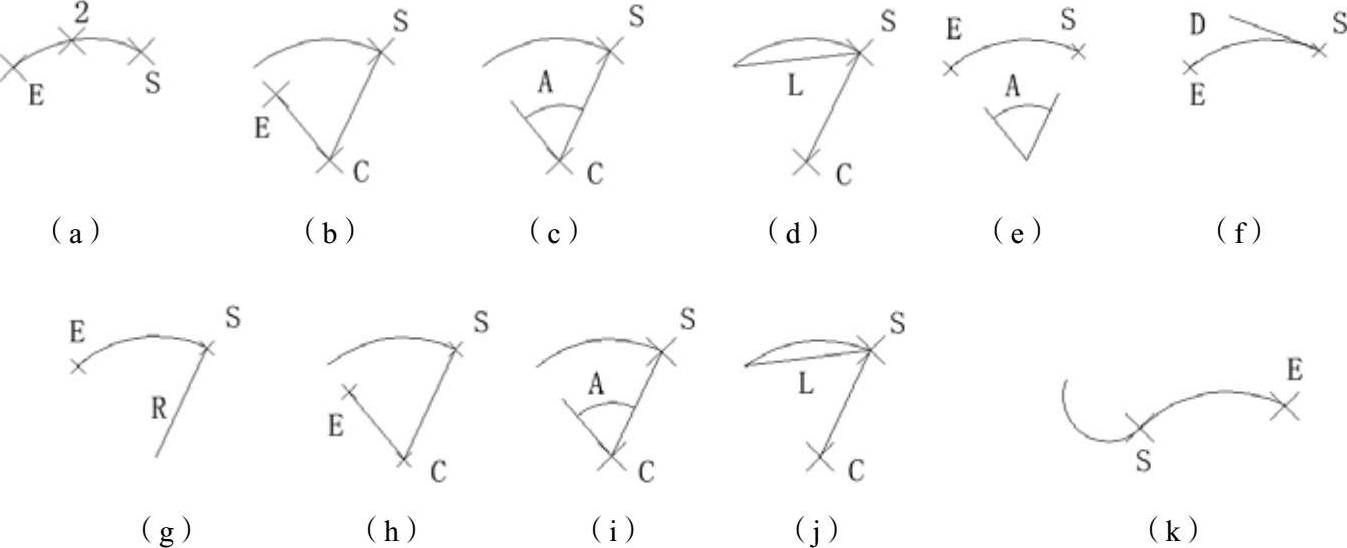

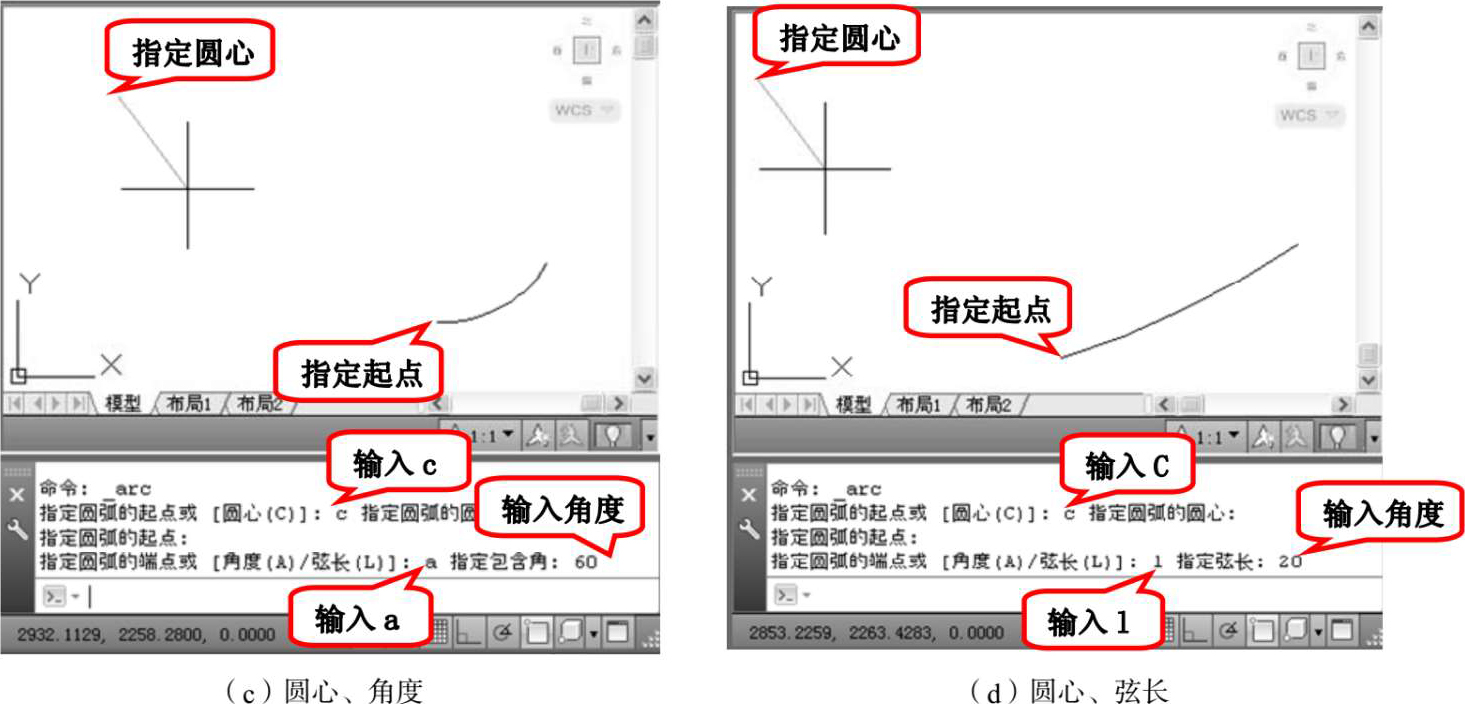

图2-17 11种圆弧绘制方法
（2）需要强调的是“继续”方式，绘制的圆弧与上一线段圆弧相切。继续绘制圆弧段，只提供端点即可。
绘制圆弧时，注意圆弧的曲率是遵循逆时针方向的，所以在选择指定圆弧两个端点和半径模式时，需要注意端点的指定顺序，否则有可能导致圆弧的凹凸形状与预期的相反。
绘制如图2-18所示的五瓣梅。

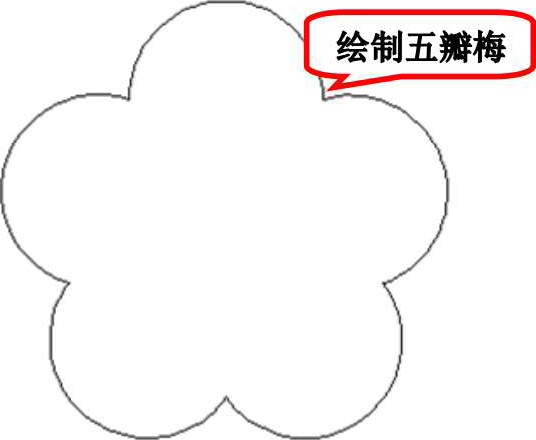

图2-18 五瓣梅
（1）单击“标准”工具栏中的“新建”按钮
，新建一个空白图形文件。
（2）单击“绘图”工具栏中的“圆弧”按钮
，绘制第一段圆弧，命令行提示与操作如图2-19所示。

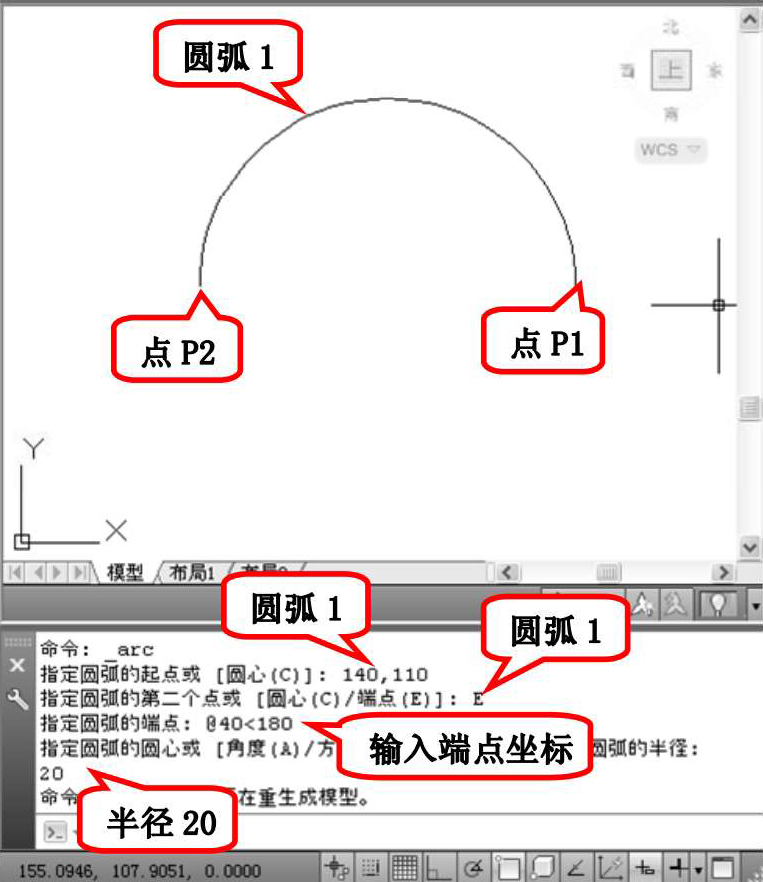

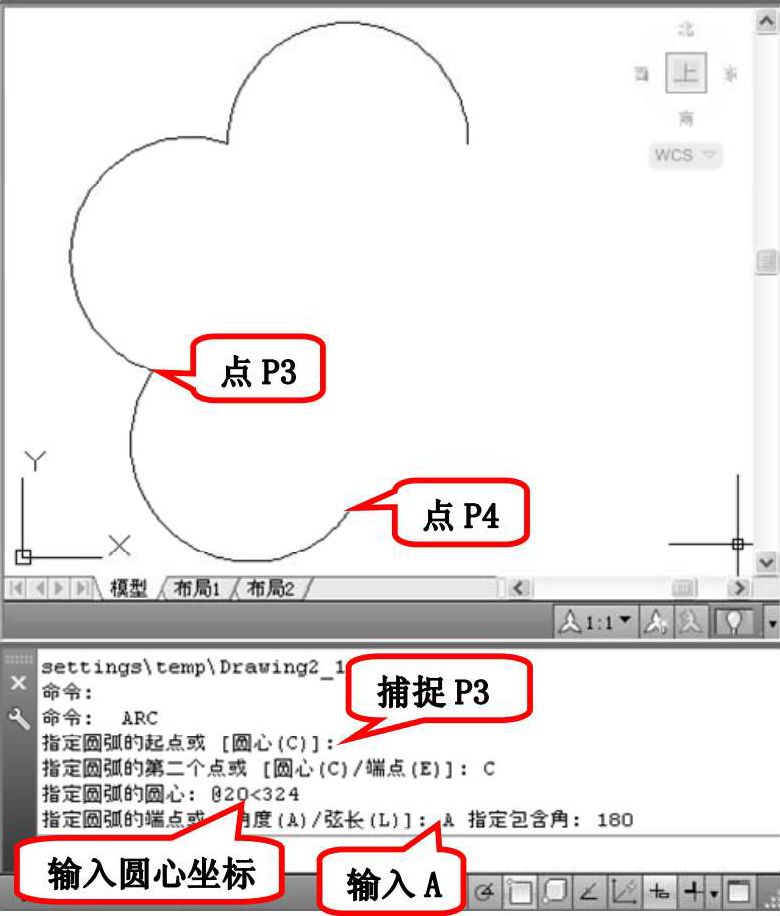

图2-19 绘制圆弧1
（3）单击“绘图”工具栏中的“圆弧”按钮
，绘制第二段圆弧，命令行提示与操作如下。
命令： _arc指定圆弧的起点或 [圆心(C)]：选择刚才绘制的圆弧端点P2
指定圆弧的第二点或 [圆心(C)/端点(E)]：E↙
指定圆弧的端点： @40<252↙
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]：A↙
指定包含角： 180↙
（4）单击“绘图”工具栏中的“圆弧”按钮
，绘制第三段圆弧，命令行提示与操作如图2-20所示。
图2-20 绘制圆弧3
（5）单击“绘图”工具栏中的“圆弧”按钮
，绘制第四段圆弧，命令行提示与操作如下。
命令： _arc指定圆弧的起点或 [圆心(C)]：选择图2-20中绘制圆弧3的端点P4
指定圆弧的第二点或 [圆心(C)/端点(E)]：C↙
指定圆弧的圆心： @20<36↙
指定圆弧的端点或 [角度(A)/弦长(L)]：L↙
指定弦长： 40↙
（6）单击“绘图”工具栏中的“圆弧”按钮
，绘制第五段圆弧，命令行提示与操作如下。
命令： _arc指定圆弧的起点或 [圆心(C)]：选择圆弧4中绘制的圆弧端点
指定圆弧的第二点或 [圆心(C)/端点(E)]：E↙
指定圆弧的端点： 选择圆弧起点P1
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]：D↙
指定圆弧的起点切向： @20<20↙
完成五瓣梅的绘制，最终绘制结果如图2-18所示。
（7）单击“标准”工具栏中的“保存”按钮
，在打开的“图形另存为”对话框中输入文件名保存。
·命令行：DONUT（快捷命令：DO）。
·菜单栏：选择菜单栏中的“绘图”→“圆环”命令。
命令行提示与操作如图2-21所示。

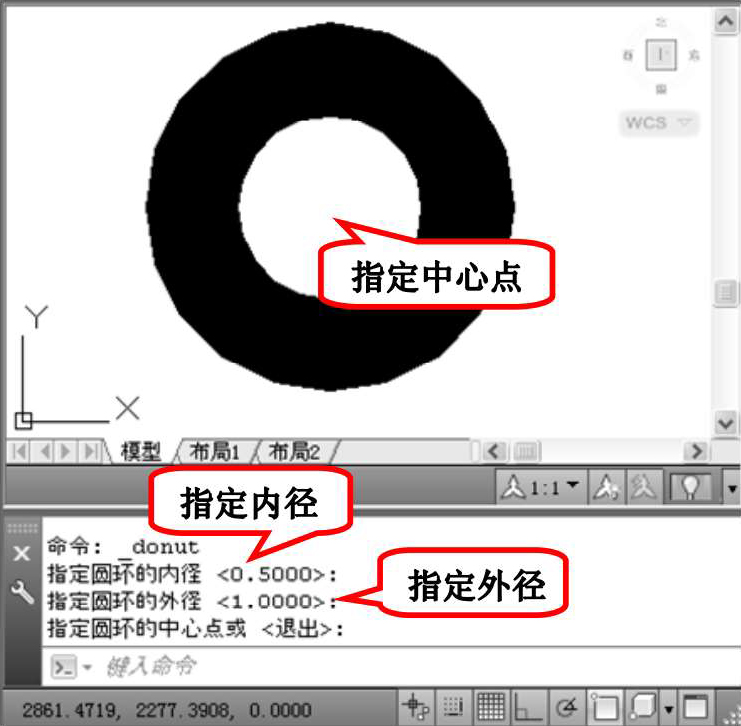

图2-21 绘制圆环
（1）绘制不等内外径，则画出填充圆环，如图2-22（a）所示。
（2）若指定内径为零，则画出实心填充圆，如图2-22（b）所示。
（3）若指定内外径相等，则画出普通圆，如图2-22（c）所示。
（4）用命令“FILL”可以控制圆环是否填充，命令行提示与操作如下所示。
命令：FILL↙
输入模式 [开(ON)/关(OFF)] <开>：
选择“开”表示填充，选择“关”表示不填充，如图2-22（d）所示。

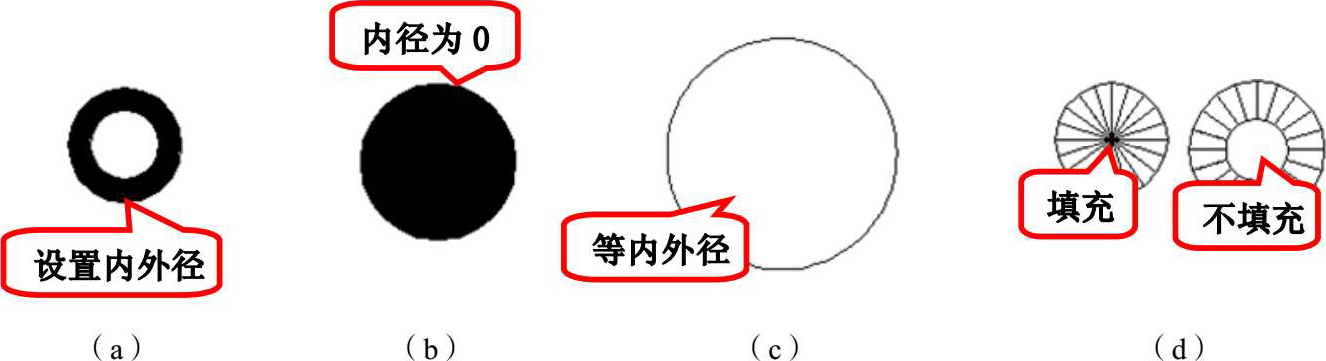

图2-22 绘制圆环
·命令行：ELLIPSE（快捷命令：EL）。
·菜单栏：选择菜单栏中的“绘图”→“椭圆”→“圆弧”命令。
·工具栏：单击“绘图”工具栏中的“椭圆”按钮
或“椭圆弧”按钮
。
命令行提示与操作如图2-23所示。

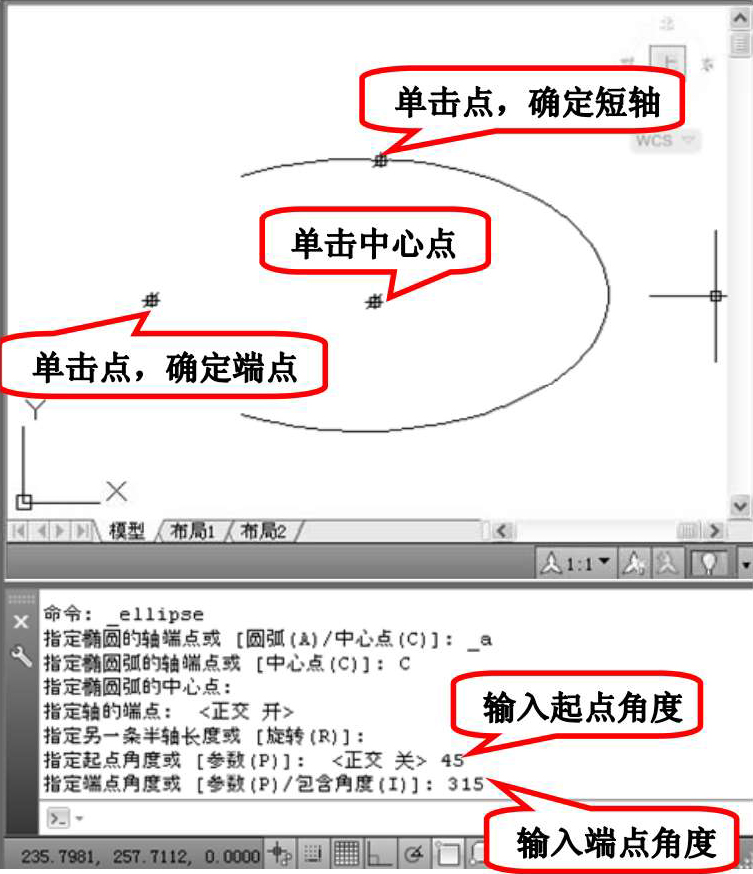

图2-23 绘制椭圆
（1）指定椭圆的轴端点：根据两个端点定义椭圆的第一条轴，第一条轴的角度确定了整个椭圆的角度。第一条轴既可定义椭圆的长轴，也可定义其短轴。椭圆按图2-24（a）中显示的1-2-3-4顺序绘制。
（2）圆弧（A）：用于创建一段椭圆弧，与“单击‘绘图’工具栏中的‘椭圆弧’按钮
”功能相同。其中第一条轴的角度确定了椭圆弧的角度。第一条轴既可定义椭圆弧长轴，也可定义其短轴。选择该项，系统命令行中继续提示如下。
指定椭圆弧的轴端点或 [中心点(C)]： 指定端点或输入“C”↙
指定轴的另一个端点： 指定另一端点
指定另一条半轴长度或 [旋转(R)]： 指定另一条半轴长度或输入“R”↙
指定起点角度或 [参数(P)]： 指定起始角度或输入“P”↙
指定终点角度或 [参数(P)/包含角度(I)]：
其中各选项含义如下。
① 起点角度：指定椭圆弧端点的两种方式之一，光标与椭圆中心点连线的夹角为椭圆端点位置的角度，如图2-24（b）所示。

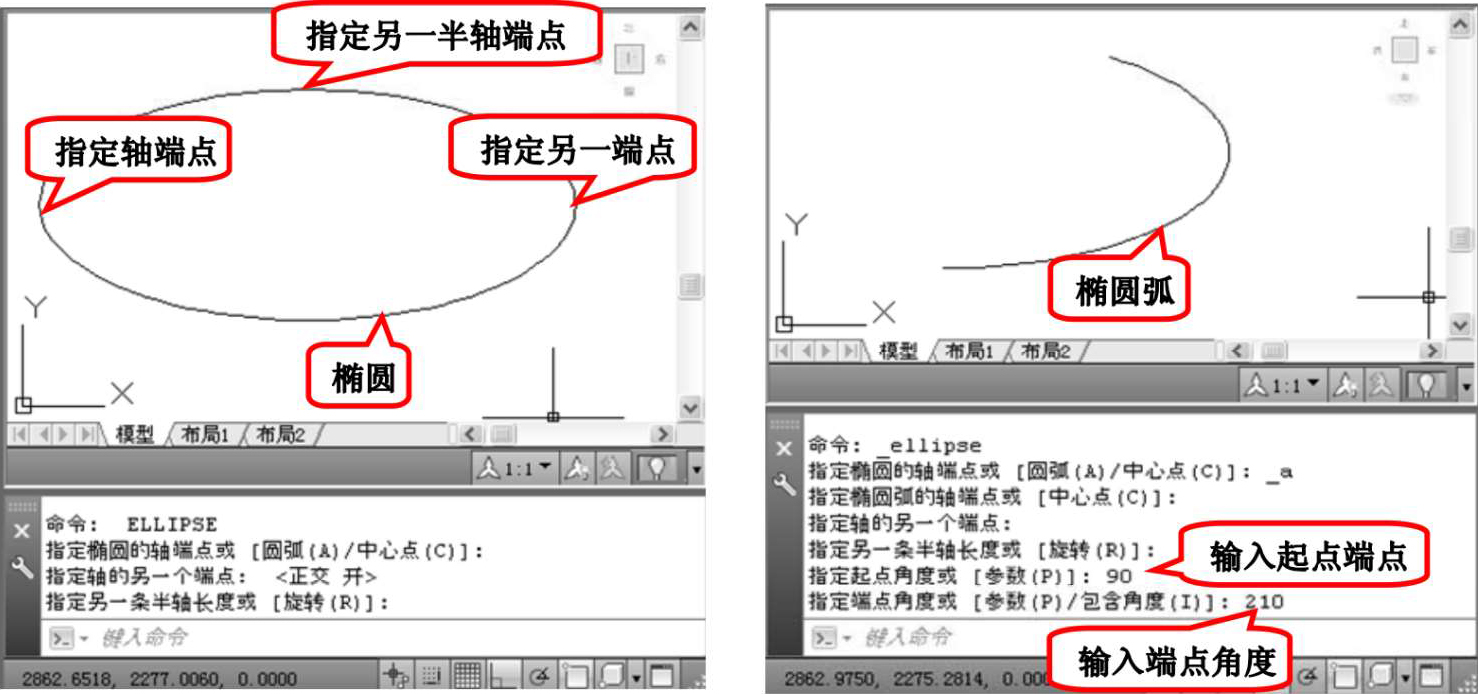

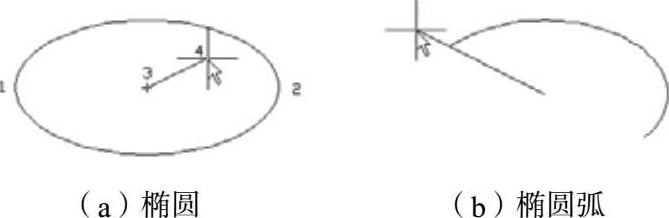

图2-24 椭圆和椭圆弧
② 参数（P）：指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角度，但通过以下矢量参数方程式创建椭圆弧。
p(u)=c+a×cos(u)+b×sin(u)
其中，c是椭圆的中心点，a和b分别是椭圆的长轴和短轴，u为光标与椭圆中心点连线的夹角。
③ 包含角度（I）：定义从起点角度开始的包含角度。
④ 中心点（C）：通过指定的中心点创建椭圆。
⑤ 旋转（R）：通过绕第一条轴旋转圆来创建椭圆。相当于将一个圆绕椭圆轴翻转一个角度后的投影视图。
椭圆命令生成的椭圆是以多义线还是以椭圆为实体，是由系统变量PELLIPSE决定的，当其为1时，生成的椭圆就是以多义线形式存在。
绘制如图2-25所示的马桶。
图2-25 马桶
（1）单击“标准”工具栏中的“新建”按钮
，新建一个空白图形文件。
（2）单击“绘图”工具栏中的“椭圆弧”按钮
，绘制马桶外沿，命令行提示与操作如图2-26所示。
图2-26 绘制马桶外沿
（3）单击“绘图”工具栏中的“直线”按钮

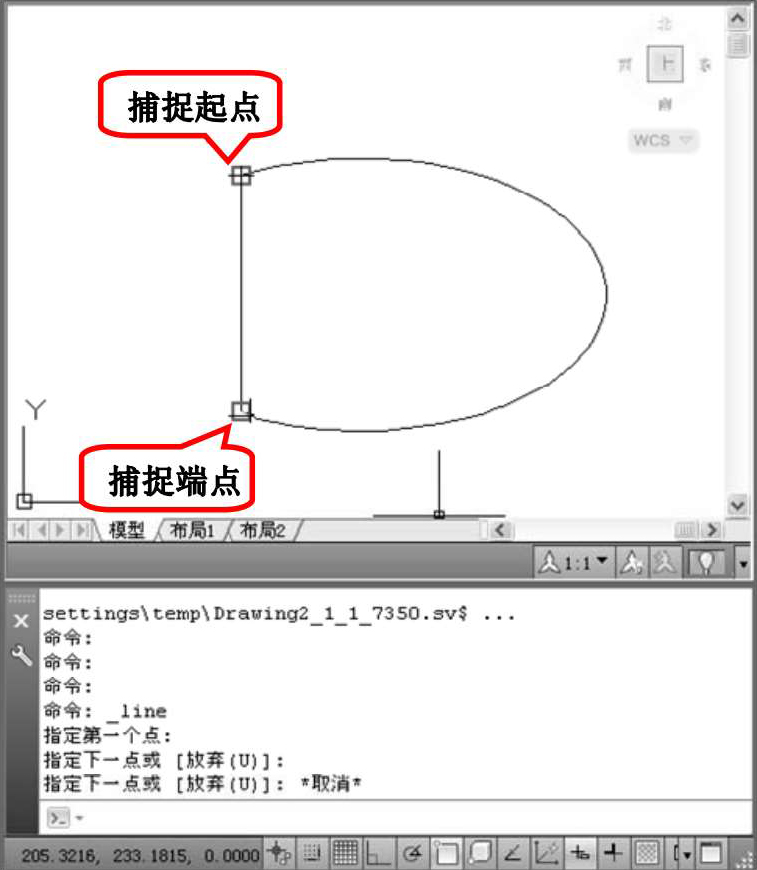

，连接椭圆弧两个端点，绘制马桶后沿。结果如图2-27所示。

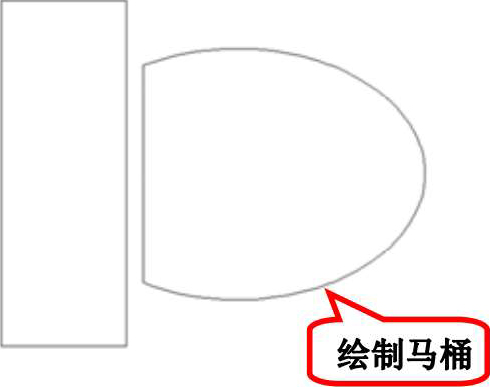

图2-27 绘制马桶后沿
（4）单击“绘图”工具栏中的“直线”按钮
，取适当的尺寸，在左边绘制一个矩形框作为水箱。最终结果如图2-25所示。
本例中指定起点角度和端点角度的点时不要将两个点的顺序指定反了，因为系统默认的旋转方向是逆时针，如果指定反了，得出的结果可能和预期的刚好相反。
