1.4 显示图形

恰当的显示图形最一般的方法就是利用缩放和平移命令。用它们可以在绘图区域放大或缩小图像显示，或者改变观察位置。

预习重点

1.4.1 课上十分钟——实时缩放

AutoCAD 2013为交互式的缩放和平移提供了可能。有了实时缩放，就可以通过垂直向上或向下移动光标来放大或缩小图形。利用实时平移（1.4.2节介绍），能点击和移动光标重新放置图形。在实时缩放命令下，可以通过垂直向上或向下移动光标来放大或缩小图形。

【执行方式】

·命令行：ZOOM。

·菜单栏：选择菜单栏中的“视图”→“缩放”→“实时”命令。

·工具栏：单击“标准”工具栏中的“实时缩放”按钮 。

【操作步骤】

按住选择钮垂直向上或向下移动。从图形的中心向顶端垂直地移动光标就可以放大图形一倍，向底部垂直地移动光标就可以缩小图形1/2。

【选项说明】

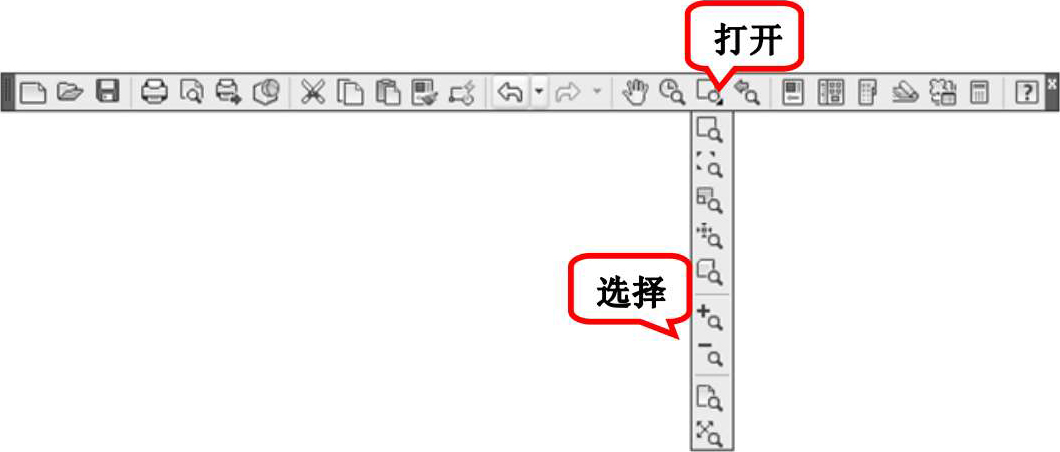

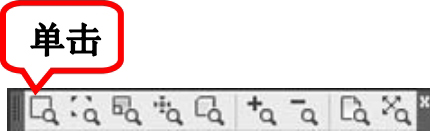

在“标准”工具栏的“缩放”下拉工具栏（如图1-37所示）和“缩放”工具栏（如图1-38所示）中还有一些类似的“缩放”命令，读者可以自行操作体会，这里不再一一赘述。

1.4.2 课上十分钟——实时平移

【执行方式】

·命令行：PAN。

·菜单栏：选择菜单栏中的“视图”→“平移”→“实时”命令。

·工具栏：单击“标准”工具栏中的“实时平移”按钮 。

【操作步骤】

执行上述命令后，用鼠标按下选择钮，然后移动手形光标就可以平移图形了。当移动到图形的边沿时，光标就变成一个三角形显示。

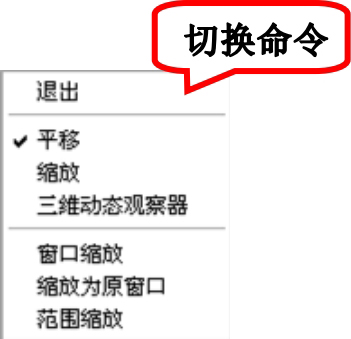

另外，在AutoCAD 2013中，为显示控制命令设置了一个右键快捷菜单，如图1-39所示。在该菜单中，用户可以在显示命令执行的过程中，透明地进行切换。
