本节介绍有关文件管理的一些基本操作方法，包括新建文件、打开已有文件、保存文件、删除文件等，这些都是应用AutoCAD 2013的最基础的知识。
◎ 了解有几种文件管理命令。
◎ 简单练习新建、打开、保存、退出等绘制方法。
·命令行：NEW。
·菜单栏：选择菜单栏中的“文件”→“新建”命令。
·工具栏：单击“标准”工具栏中的“新建”按钮
。
·快捷键：Ctrl+N。

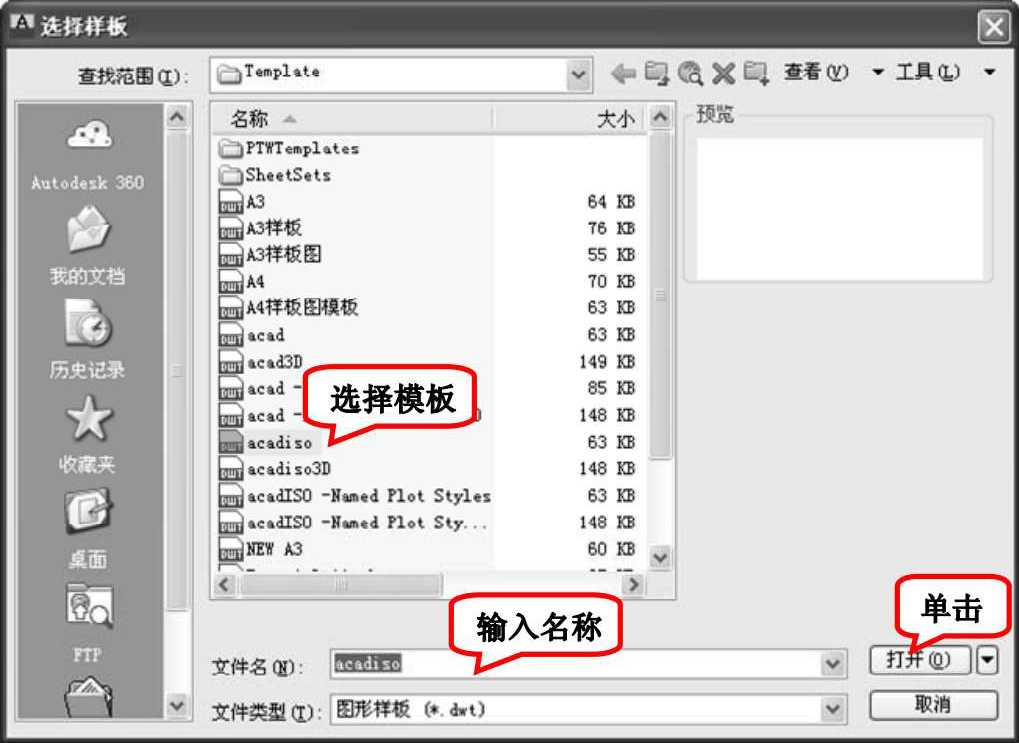

执行上述操作后，系统打开如图1-26所示的“选择样板”对话框。
图1-26 “选择样板”对话框
另外还有一种快速创建图形的功能，该功能是开始创建新图形的最快捷方法。
·命令：QNEW↙
执行上述命令后，系统立即从所选的图形样板中创建新图形，而不显示任何对话框或提示。
要想运行快速创建图形功能，必须首先进行如下设置。
（1）在命令行输入“FILEDIA”，按<Enter>键，设置系统变量为1；在命令行输入“STARTUP”，设置系统变量为0。

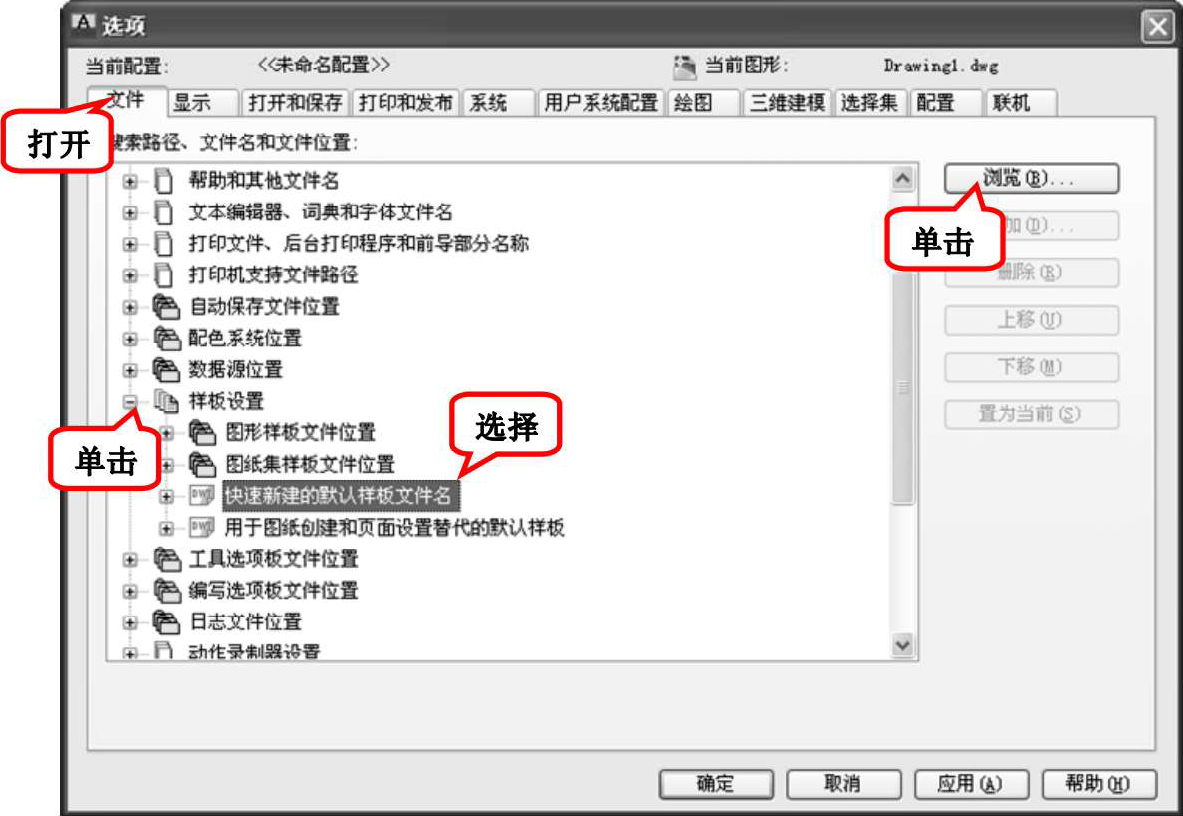

（2）选择菜单栏中的“工具”→“选项”命令，弹出“选项”对话框，打开“文件”选项卡，单击“样板设置”前面的“+”，在展开的选项列表中选择“快速新建的默认样板文件名”选项，如图1-27所示。单击“浏览”按钮，打开“选择文件”对话框，然后选择需要的样板文件即可。
图1-27 “文件”选项卡
·命令行：OPEN。
·菜单栏：选择菜单栏中的“文件”→“打开”命令。
·工具栏：单击“标准”工具栏中的“打开”按钮
。
·快捷键：Ctrl+O。

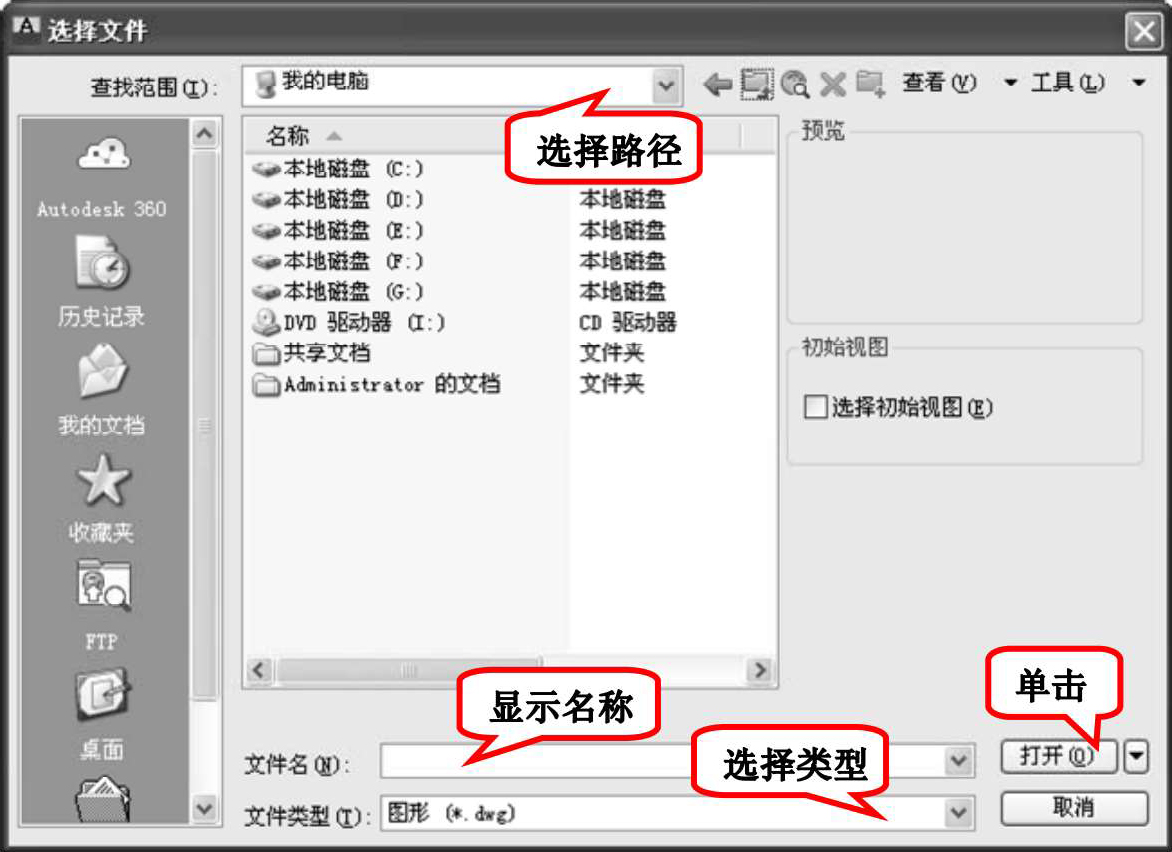

执行上述操作后，打开“选择文件”对话框，如图1-28所示。
图1-28 “选择文件”对话框
在“文件类型”下拉列表框中用户可选“.dwg”、“.dwt”、“.dxf”和“.dws”文件格式。“.dws”文件是包含标准图层、标注样式、线型和文字样式的样板文件；“.dxf”文件是用文本形式存储的图形文件，能够被其他程序读取，许多第三方应用软件都支持“.dxf”格式。
有时在打开“.dwg”文件时，系统会打开一个信息提示对话框，提示用户图形文件不能打开，在这种情况下先退出打开操作，然后选择菜单栏中的“文件”→“图形实用工具”→“修复”命令，或在命令行中输入“RECOVER”，接着在“选择文件”对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。
·命令名：QSAVE（或SAVE）。
·菜单栏：选择菜单栏中的“文件”→“保存”命令。
·工具栏：单击“标准”工具栏中的“保存”按钮
。
·快捷键：Ctrl+S。

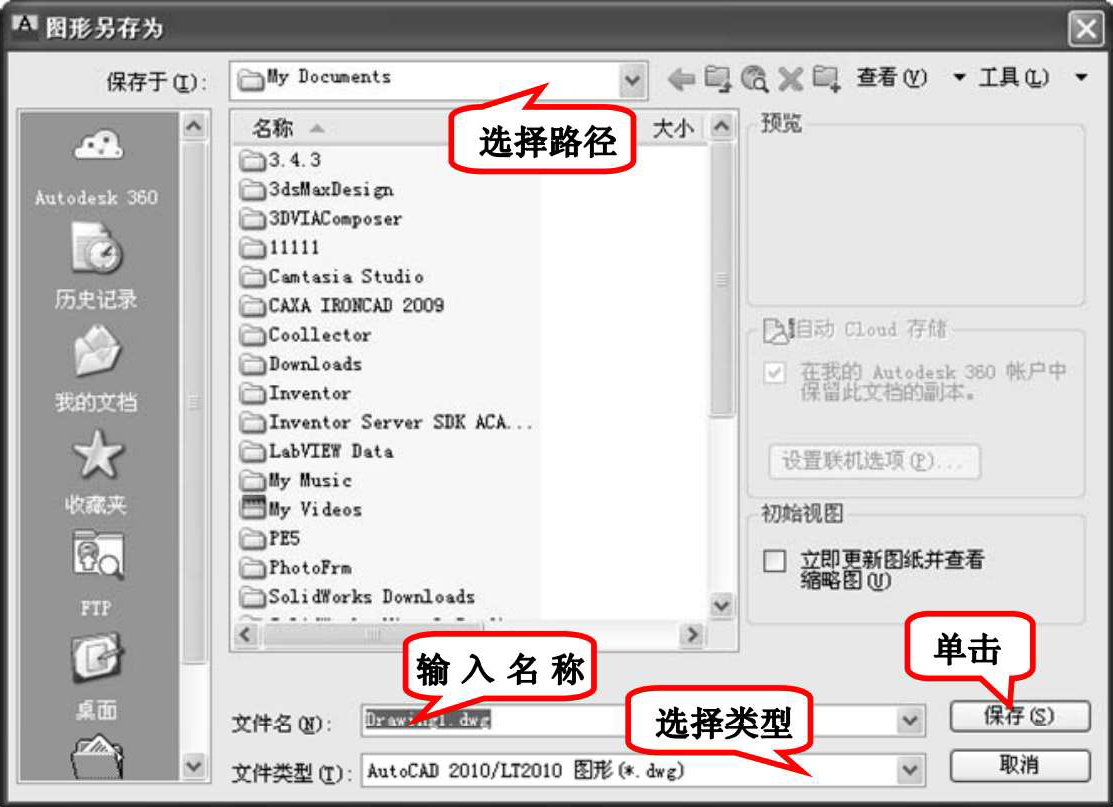

执行上述操作后，若文件已命名，则系统自动保存文件；若文件未命名（即为默认名drawing1.dwg），则系统打开“图形另存为”对话框，如图1-29所示，用户可以重新命名保存。在“保存于”下拉列表框中指定保存文件的路径，在“文件类型”下拉列表框中指定保存文件的类型。
图1-29 “图形另存为”对话框
为了防止因意外操作或计算机系统故障导致正在绘制的图形文件丢失，可以对当前图形文件设置自动保存。
（1）在命令行输入“SAVEFILEPATH”，按<Enter>键，设置所有自动保存文件的位置，如“D:\HU\”。
（2）在命令行输入“SAVEFILE”，按<Enter>键，设置自动保存文件名。该系统变量储存的文件名文件是只读文件，用户可以从中查询自动保存的文件名。
（3）在命令行输入“SAVETIME”，按<Enter>键，指定在使用自动保存时多长时间保存一次图形，单位是“分”。
本例中第一步输入“SAVEFILEPATH”命令后，若设置文件保存位置“D:\HU\”，则在D盘下必须有“HU”文件夹，否则保存无效。
在没有相应的保存文件路径时，命令行提示与操作如下。
命令： SAVEFILEPATH
输入SAVEFILEPATH的新值，或输入。表示无<"C:\Documents and Settings\Administrator\local settings\temp\">：d:\hu\（输入文件路径）
SAVEFILEPATH 无法设置为该值。
·命令行：SAVEAS。
·菜单栏：选择菜单栏中的“文件”→“另存为”命令。
执行上述操作后，打开“图形另存为”对话框，如图1-29所示，系统用新的文件名保存，并为当前图形更名。
系统打开“选择样板”对话框，在“文件类型”下拉列表框中有4种格式的图形样板，后缀分别是“.dwt”、“.dwg”、“.dws”和“.dxf”。
·命令行：QUIT或EXIT。
·菜单栏：选择菜单栏中的“文件”→“退出”命令。
·按钮：单击AutoCAD操作界面右上角的“关闭”按钮
。

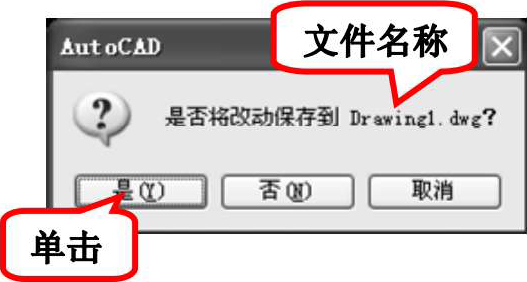

执行上述操作后，若用户对图形所做的修改尚未保存，则会打开如图1-30所示的系统警告对话框。单击“是”按钮，系统将保存文件，然后退出；单击“否”按钮，系统将不保存文件。若用户对图形所做的修改已经保存，则直接退出。
图1-30 系统警告对话框
·命令行：DRAWINGRECOVERY。
·菜单栏：选择菜单栏中的“文件”→“图形实用工具”→“图形修复管理器”命令。

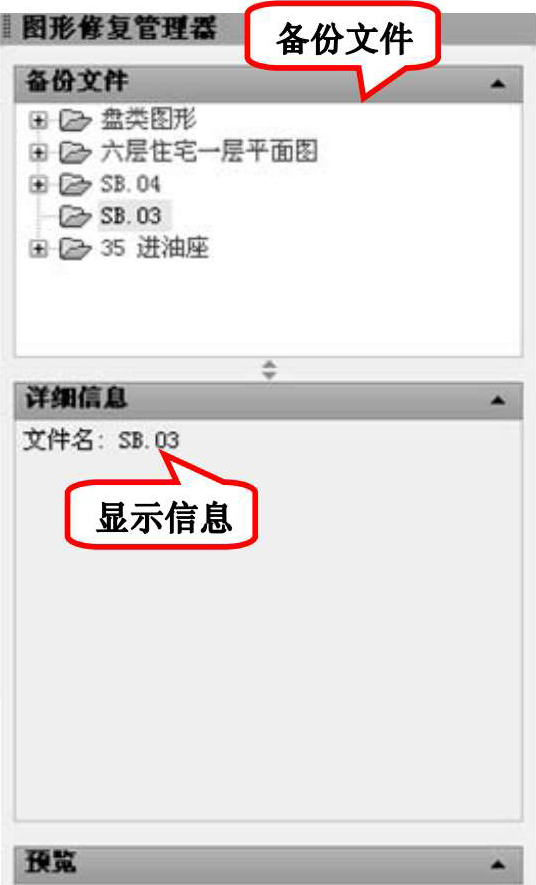

执行上述命令后，系统打开“图形修复管理器”选项板，如图1-31所示，打开“备份文件”列表中的文件，可以重新保存，从而进行修复。
图1-31 图形修复管理器
密码有助于在进行工程协作时确保图形数据的安全。尤其是，如果保留图形密码，则将该图形发送给其他人时，可以防止未经授权的人员对其进行查看。
当绘图者准备发布某个图形（例如，某个许可证图形）时，可以使用AutoCAD附加数字签名。要附加数字签名，首先需要从认证机构（例如，VeriSign）获得一个数字ID。
只要图形未被更改，数字签名就有效。接收图形的任何人都可以验证图形是否确实由原始绘图者提供。接收具有无效签名图形的任何人都能很容易地看出图形自附加数字签名后已被更改。
·命令行：SECURITYOPTIONS。

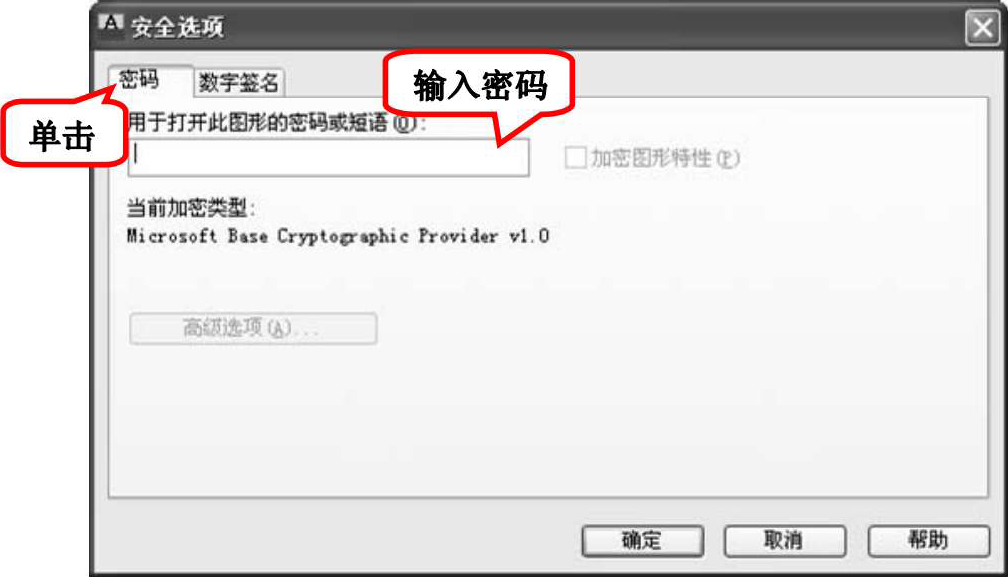

执行上述命令后，系统打开“安全选项”对话框，如图1-32所示。
图1-32 “安全选项”对话框

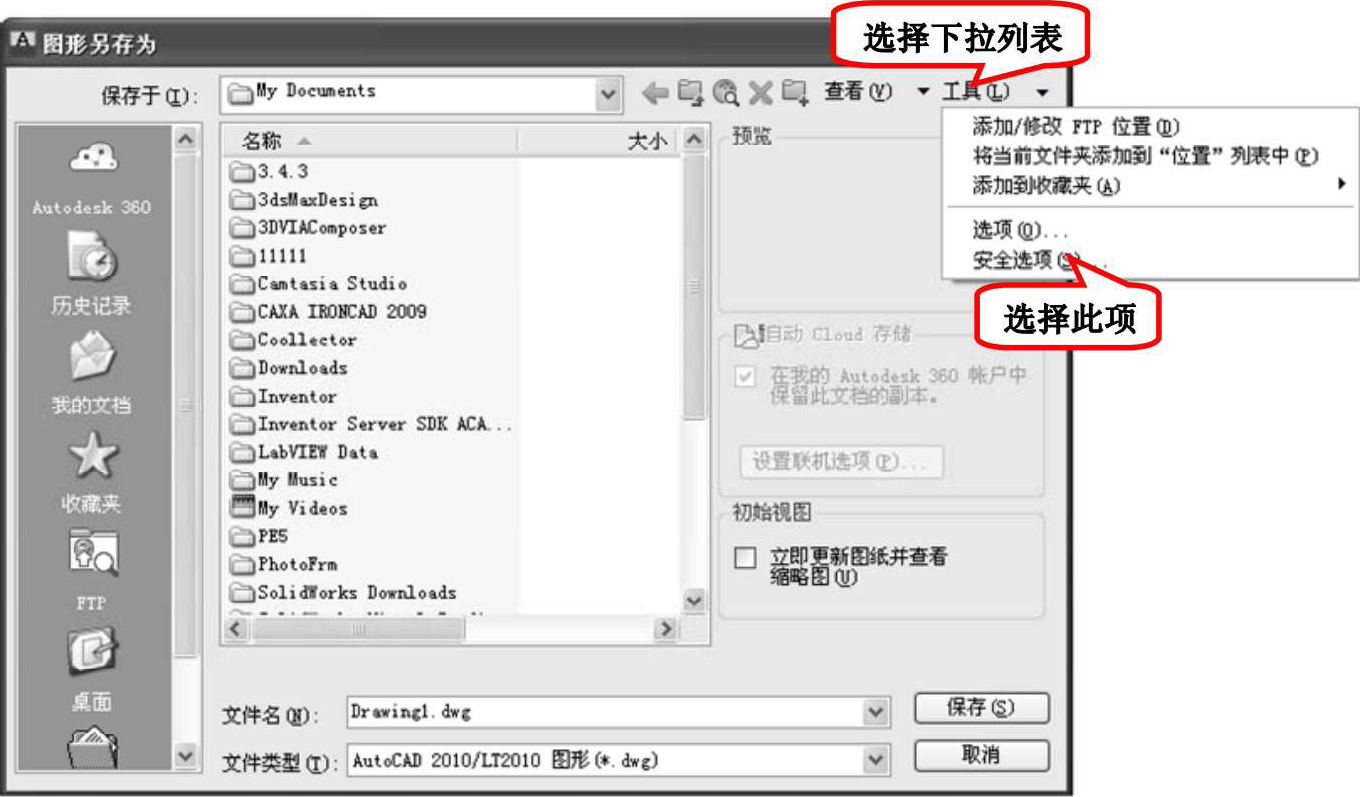

也可在如图1-33所示的“图形另存为”对话框中的“工具”下拉菜单中选择“安全选项”命令。
图1-33 “图形另存为”对话框“工具”下拉菜单
此选项卡用于在保存图形时为图形添加密码。

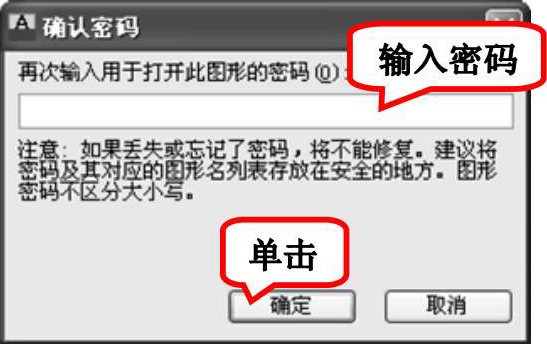

（1）“用于打开此图形的密码或短语”文本框：在文本框中输入密码，用于下次保存图形时添加、更改或删除密码。添加或更改密码时，将显示“确认密码”对话框，如图1-34所示。密码丢失后不能恢复。因此，在添加密码之前，用户应该创建没有密码保护的备份。
图1-34 “确认密码”对话框

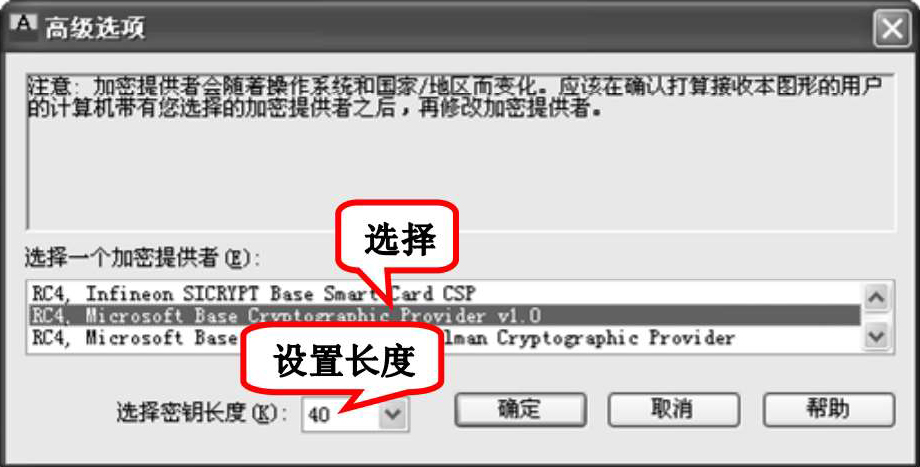

（2）“高级选项”按钮：打开“高级选项”对话框，如图1-35所示。从中可以选择加密提供者和密钥长度。
图1-35 “高级选项”对话框

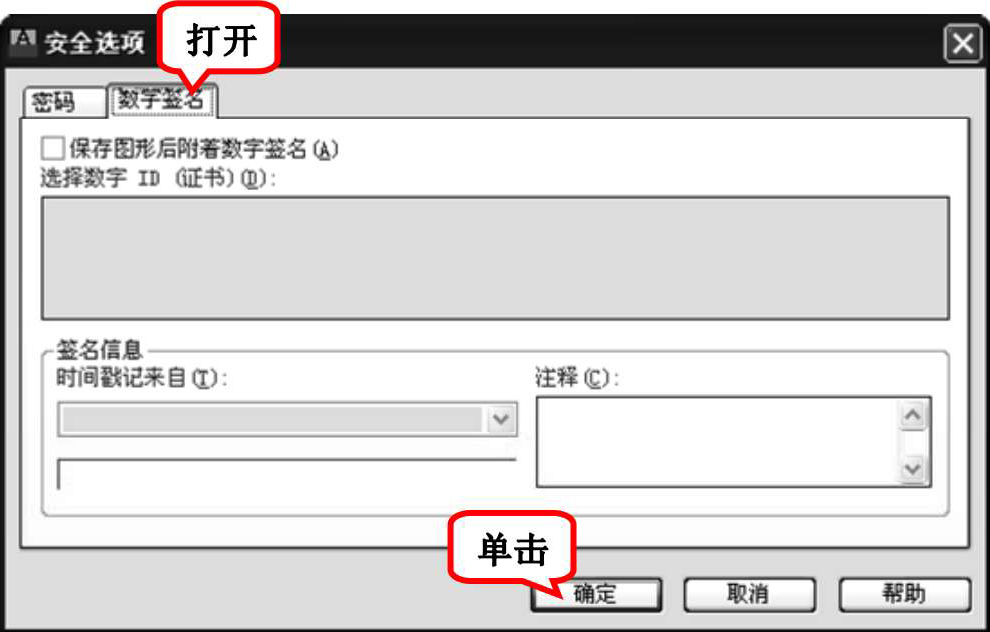

此选项卡用于在保存图形时为图形添加数字签名，如图1-36所示。其中各选项含义如下。
图1-36 “数字签名”选项卡
（1）“保存图形后附加数字签名”复选框：保存图形时为图形附加数字签名。
（2）“选择数字ID（证书）”列表框：显示可用于签名文件的数字ID的列表。
（3）“签名信息”选项组：提供时间服务列表（可用它在数字签名中添加时间戳）、时间服务器的连接状态和“注释”区域（包含与签名或正在签名的文件相关的信息）。
