2. 2.4时钟分频器

PLL0 的输出经过分频后供CPU和USB子系统使用。由于提供了各自的分频器，所以可以单独确定USB子系统和CPU的频率。在正常操作下，USB子系统总是需要占空比为50%的 48MHz频率。

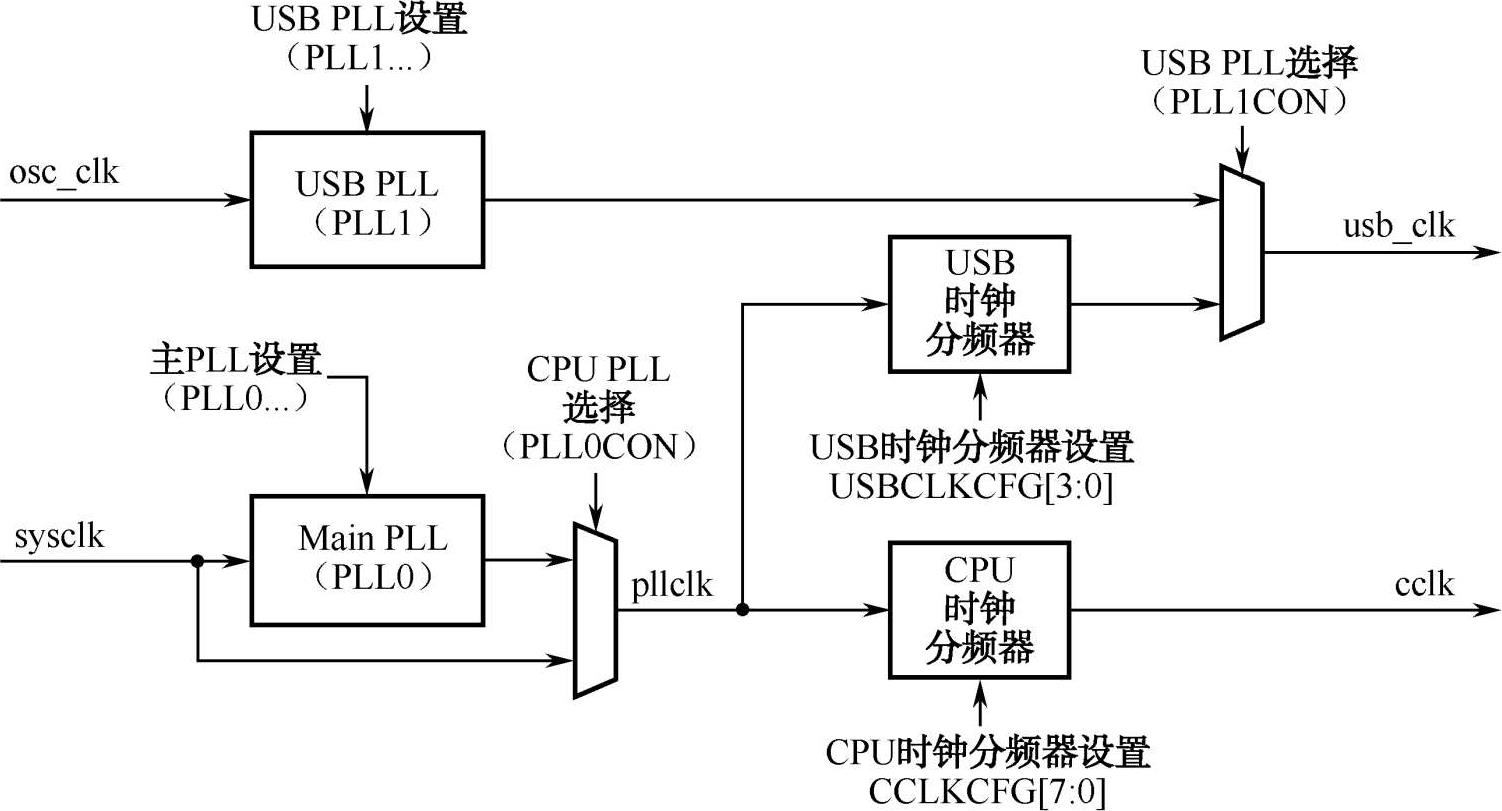

如图 2-5 所示是PLL和时钟分频器。

1．CPU时钟配置寄存器（CCLKCFG-0x400FC104）

PLL0 输出的时钟必须要经过分频才能提供给CPU使用，PLL0 输出的分频由CCLKCFG寄存器进行控制。当PLL0 被旁路时，可实现 1 分频。当PLL0 正在运行时，输出必须经过分频，从而限定CPU时钟频率（CCLK）的运行范围。可使用一个 8 位分频器进行选择，包括降低CPU的操作频率来暂时节省功耗而无须关闭PLL0。

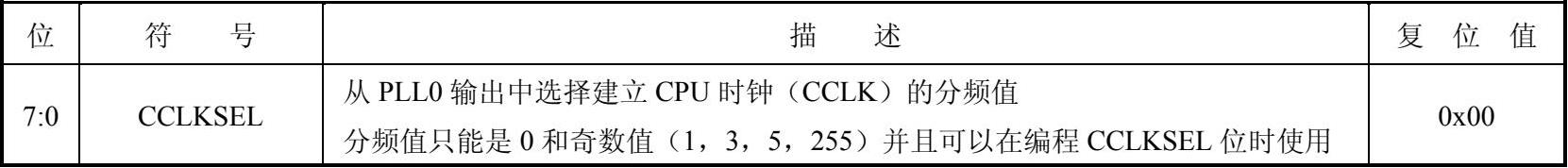

注意： 当在应用中使用USB接口时，CCLK必须至少为 18MHz以便于支持USB子系统的内部操作。CPU时钟配置寄存器的位描述如表 2-13 所示。

注意： 当置位CCLKSEL位时使用偶数值（2，4，6，254），可能会导致操作错误。

CCLK从PLL0 输出信号中得到，通过CCLKSEL+1 分频。当CCLKSEL=1 时，CCLK的频率是PLL0 输出频率的一半；当CCLKSEL=3 时，CCLK的频率是PLL0 输出频率的四分之一，以此类推。

2．USB时钟配置寄存器（USBCLKCFG-0x400FC108）

注意： 该寄存器仅在PLL1 禁止时使用。如果PLL1 使能，则其输出自动用做USB时钟源，且必须配置PLL1 为USB子系统提供正确的 48MHz时钟。

USBCLKCFG寄存器控制对PLL0 输出时钟的分频，然后提供给USB子系统使用。PLL0 的输出必须被分频以使USB时钟频率为 48MHz，占空比为 50%。在PLL操作范围内，4 位的分频器允许从 48MHz的任意偶数倍（即 96MHz的任意倍数）中获得正确的USB时钟。

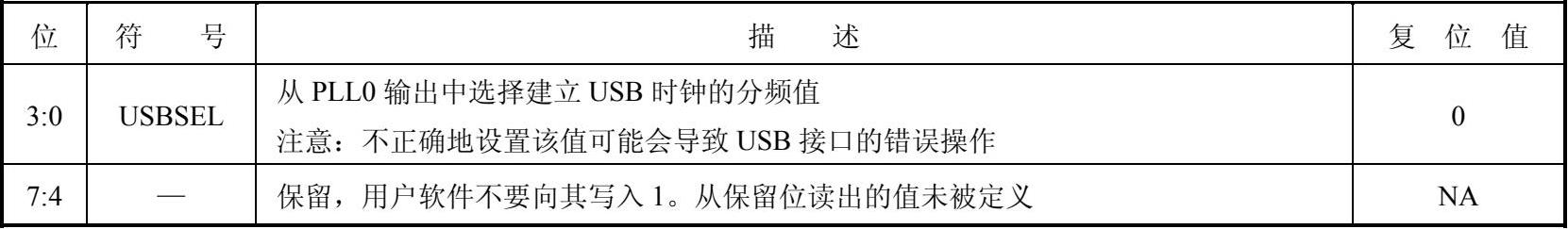

注意： 内部RC时钟不应用做USB的时钟，这是因为USB规范需要更精确的时钟。USB时钟配置寄存器的位描述如表 2-15 所示。

USB时钟从PLL0 输出信号中得到，通过USBSEL+1 分频。当USBSEL=1 时，USB的时钟频率是PLL0 输出频率的一半。

3．IRC调整寄存器（IRCTRIM-0x400FC1A4）

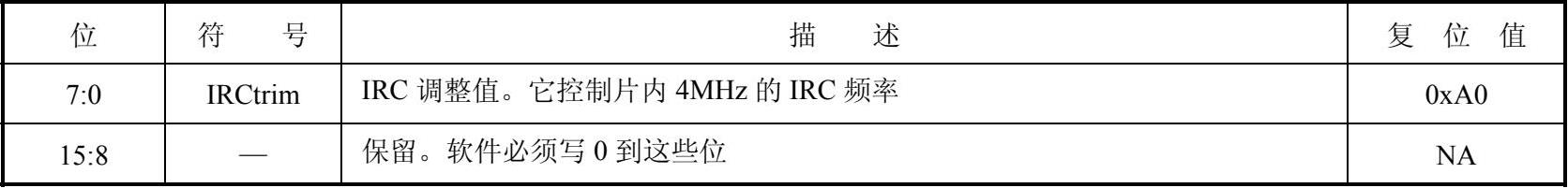

该寄存器用于调整片内 4MHz振荡器。IRC调整寄存器的位描述如表 2-15 所示。

4．外设时钟选择寄存器 0 和 1（PCLKSEL0-0x400F C1A8 和PCLKSEL1-0x400F C1AC）

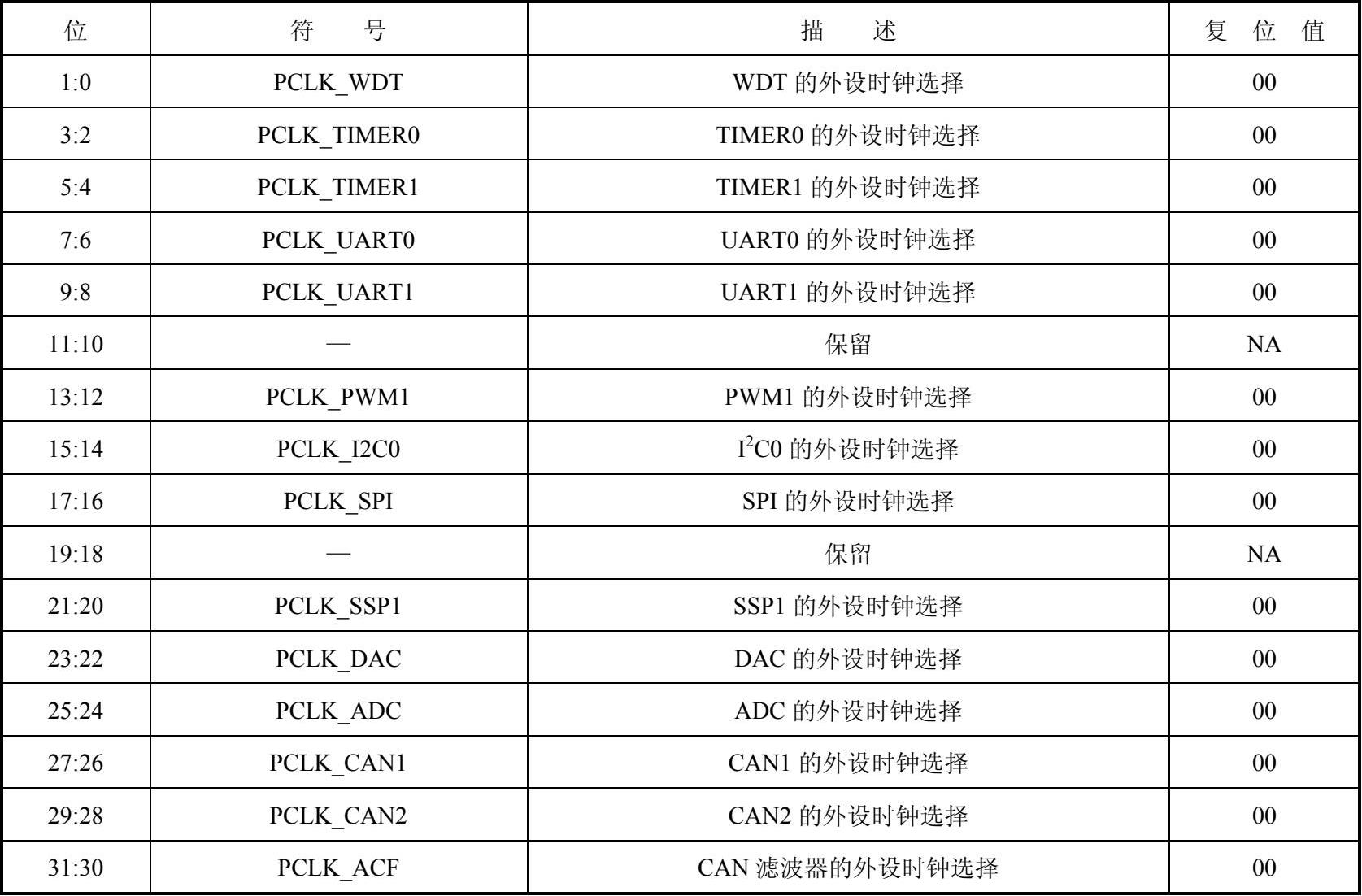

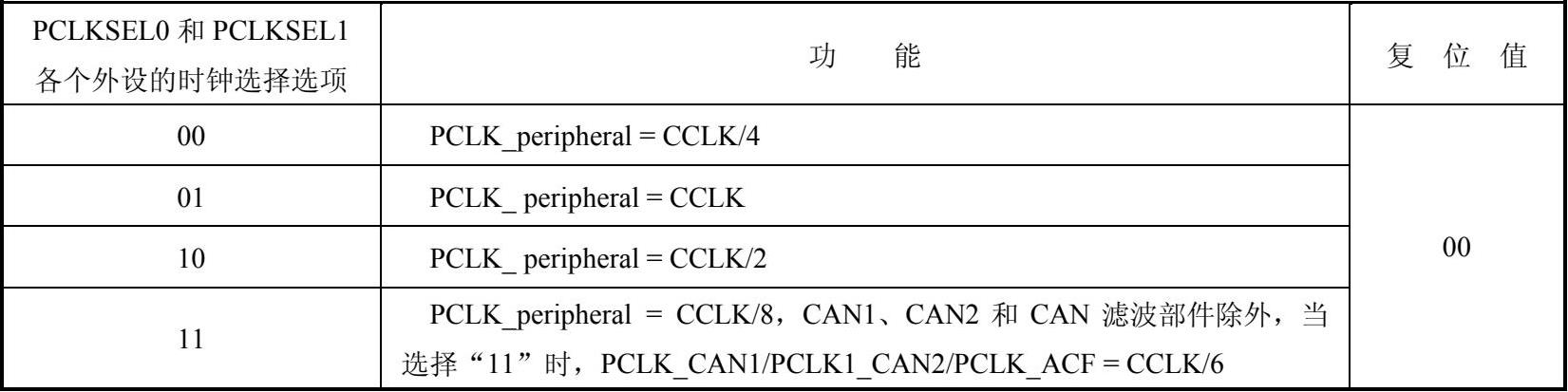

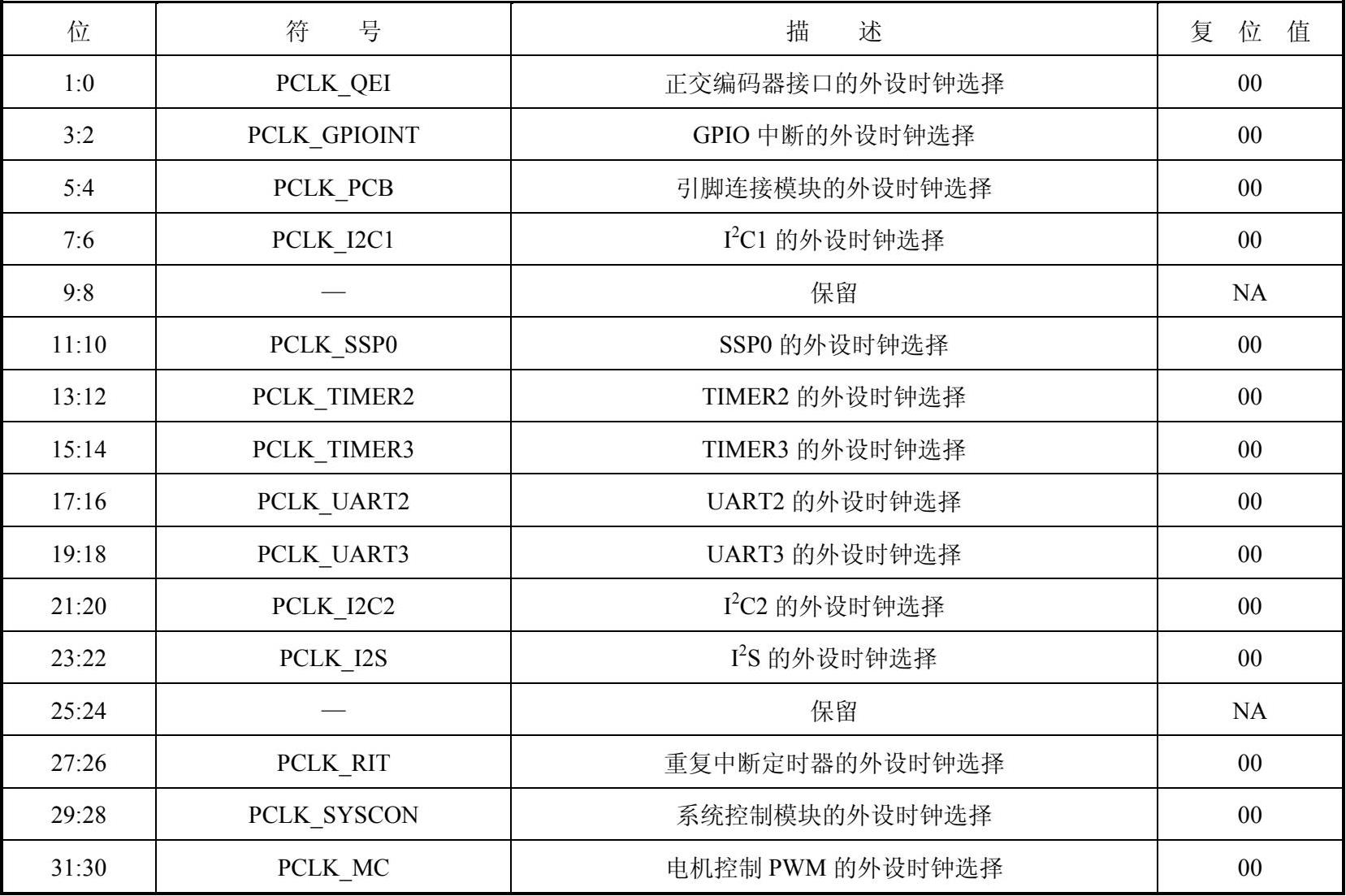

在外设时钟选择寄存器中，每组位控制了提供给对应外设的时钟信号的速率，如表 2-16～表 2-19 所示。

注意： RTC模块的外设时钟固定为CCLK/8。

固件库提供了操作PCLKSEL寄存器的函数，即CLKPWR_SetPCLKDiv用于设置外设的pclk，如下所示。 MVwPfc5Eom/kwb6bmp4MJxkaxv8D7OtfxuWnxfQVPlYqp65uSGSYih50jOE6XUoh
