1. 7.3 异常响应过程

异常响应的基本原则就是只要中断挂起寄存器为 0，而且该中断没有被屏蔽，就可进入中断挂起状态。如果在进入handler模式之前，挂起寄存器被清除掉，则进入中断服务程序。

如果挂起寄存器被清 0（不管是软件清除，还是通过进入中断服务程序方式清除），就可响应新的异常触发信号。如果挂起寄存器已经为 1，对于外部新的中断请求，也仅响应一次。

异常响应的状态主要有以下 6 种。

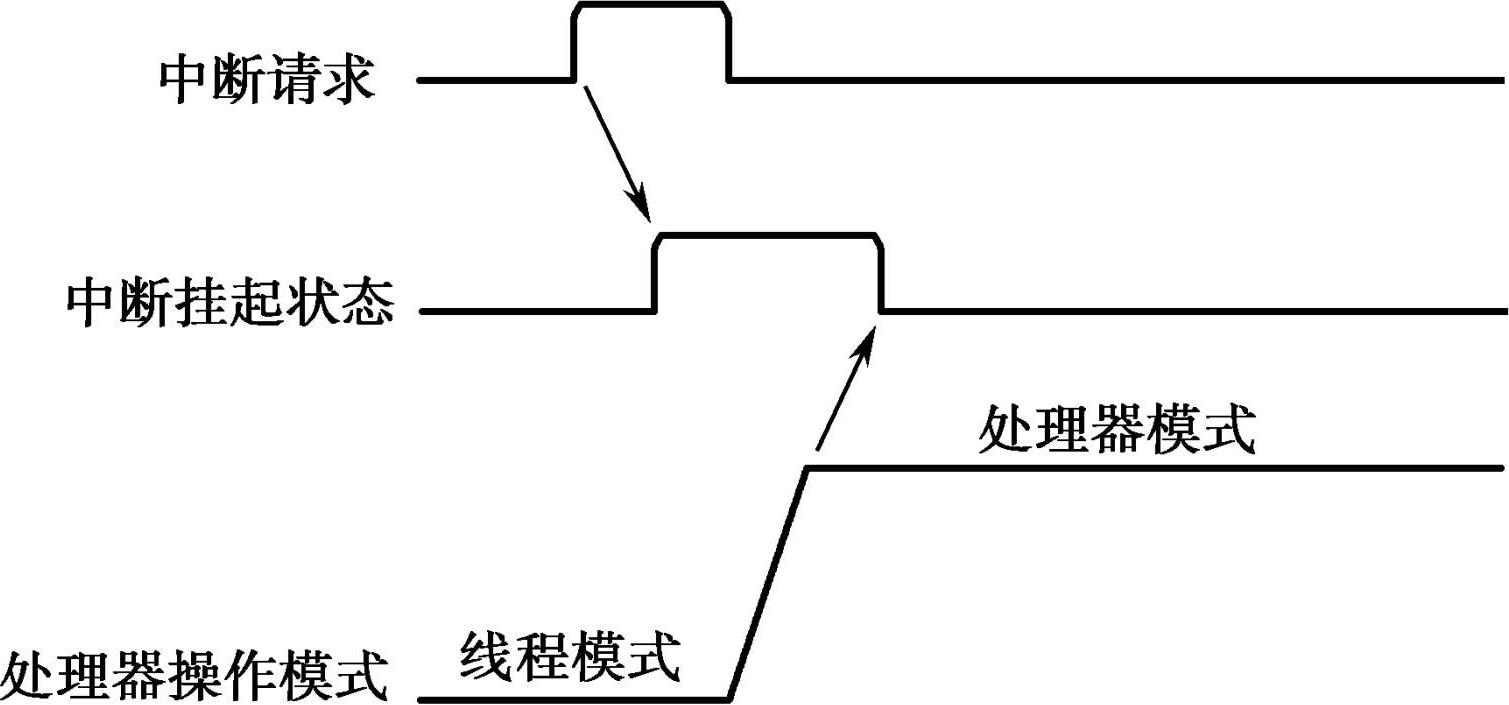

（1）当中断输入脚生效后，该中断就被挂起。即使后来中断源取消了中断请求，已经被标记成挂起的中断也被记录下来。当在系统中它的优先级最高时，它就会得到响应，如图1-11 所示。

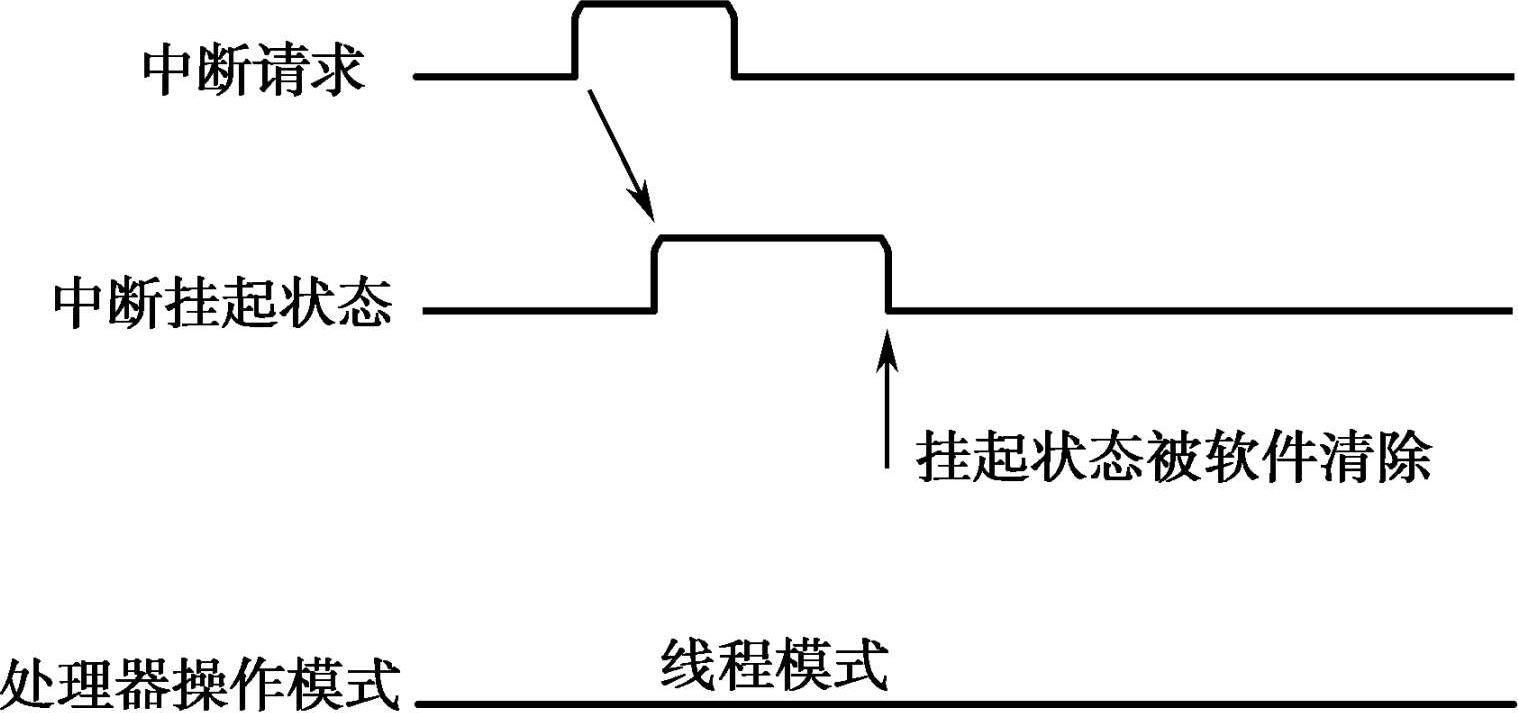

（2）如果在某个中断得到响应之前，其挂起状态被清除了（例如，当PRIMASK或FAULTMASK置位时，软件清除了挂起状态标志），则中断被取消，如图 1-12 所示。

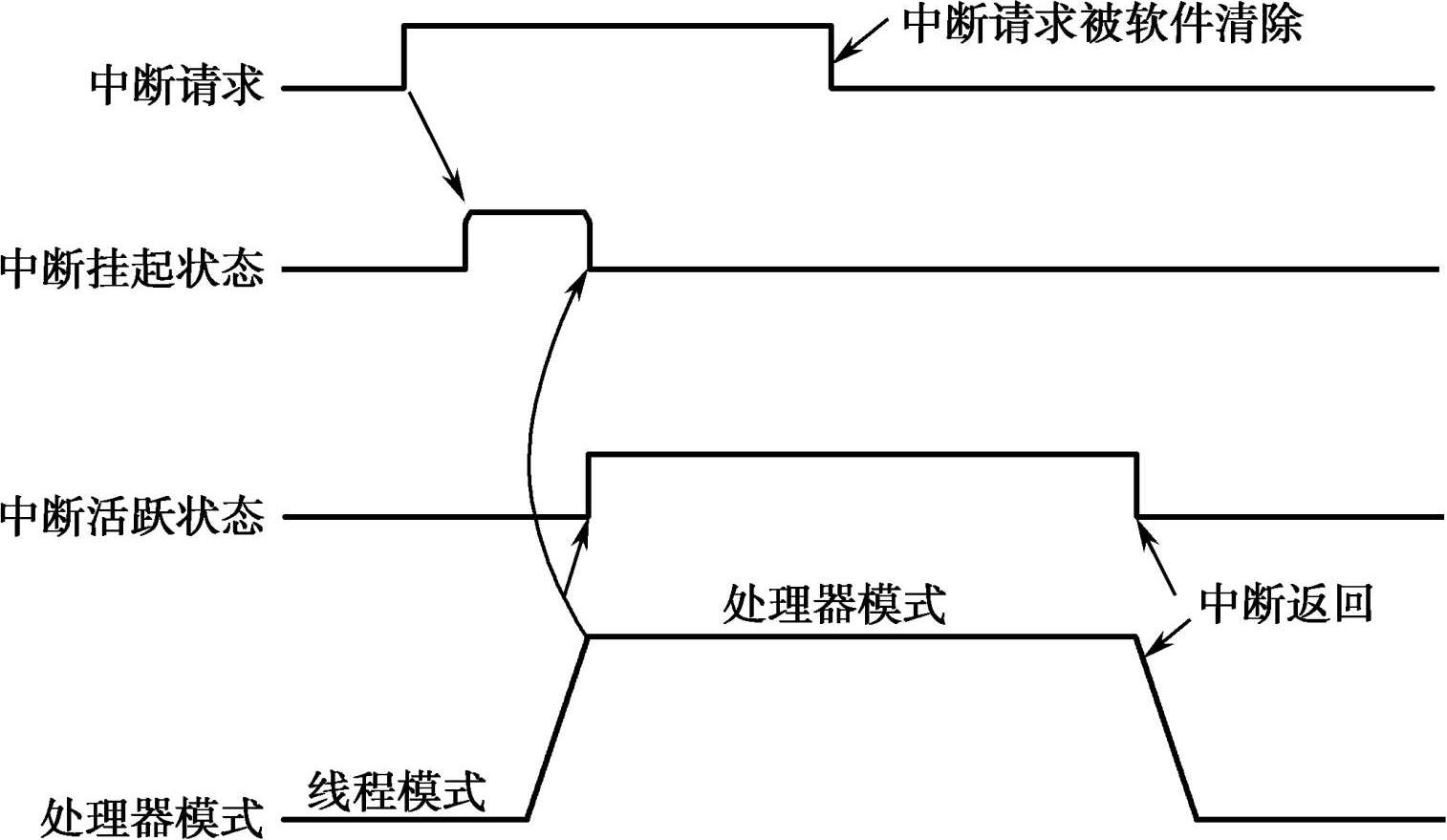

（3）当某中断的服务例程开始执行时，就称此中断进入了“活跃”状态，并且其挂起位会被硬件自动清除。在一个中断活跃后，直到其服务例程执行完毕，并且返回后，才能对该中断的新请求予以响应。当然，新请求的响应也是由硬件自动清零并挂起标志位的。中断服务例程也可以在执行过程中把自己对应的中断重新挂起（使用时要注意避免进入“死循环”），如图 1-13 所示。

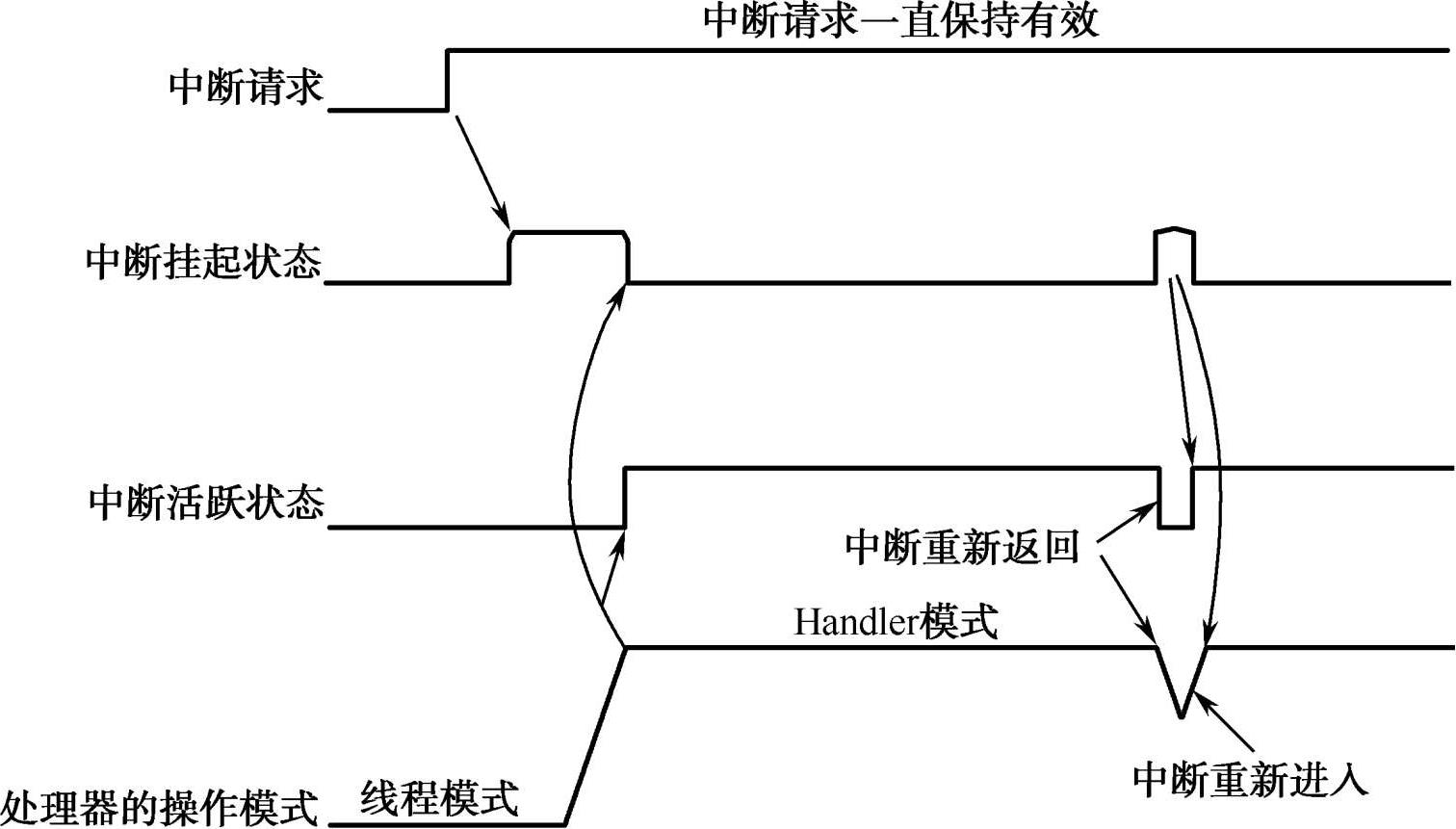

（4）如果中断源上一直存在请求信号，该中断就会在其上次服务例程返回后再次被置为挂起状态，在这一点上，CM3 和传统的ARM7TDMI是相同的。这种情况发生在电平触发源类型的中断过程中，如图 1-14 所示。

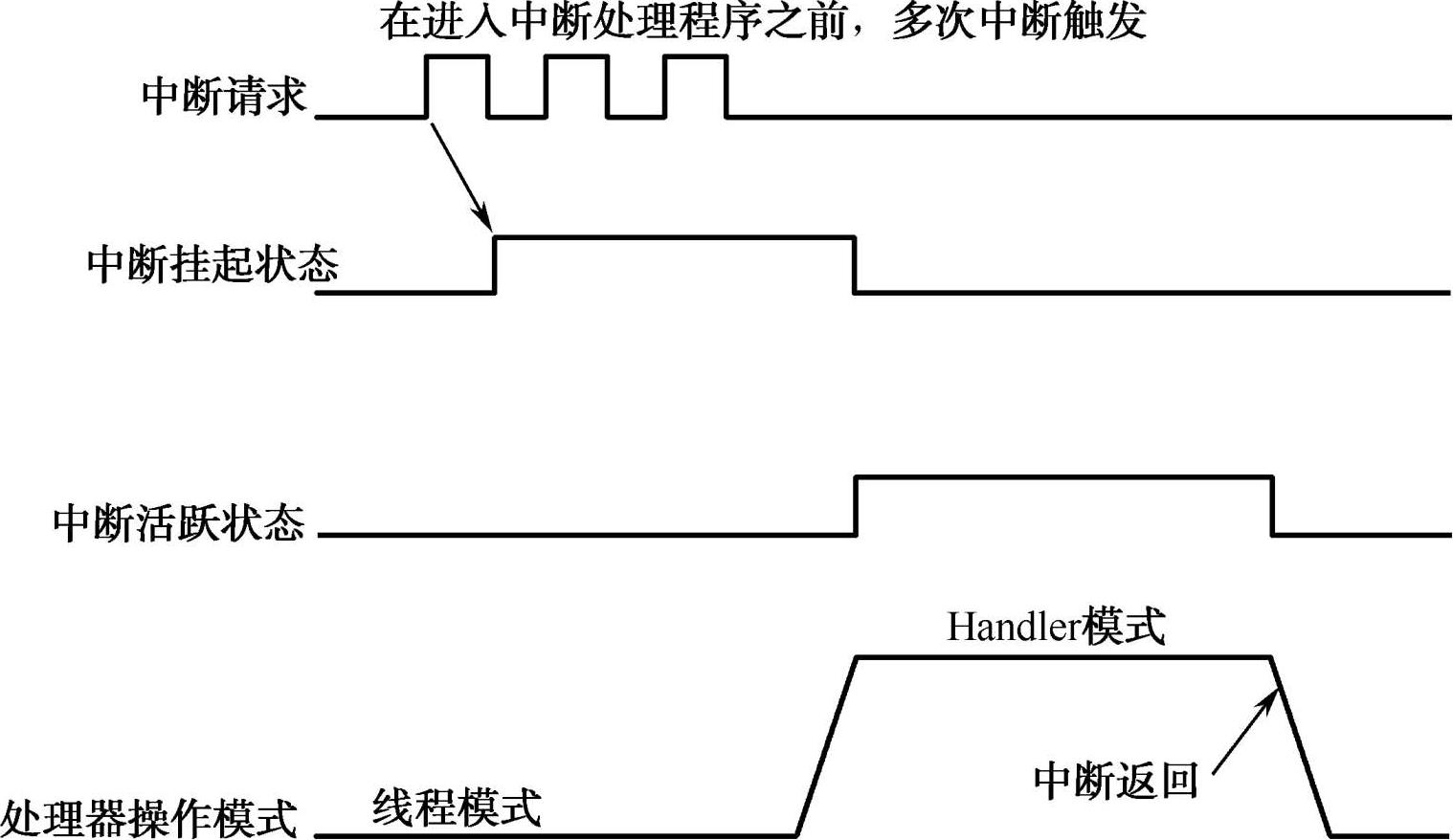

（5）如果某个中断在得到响应之前，其请求信号以若干脉冲形式呈现，则被视为只有一次中断请求，多出的请求脉冲全部丢失，这种情况是由于中断请求过快造成的。

假如设计程序时，将外部中断EINT0 的优先级设定得比较低，虽然触发多次中断，但因为其他高优先级的中断一直占用CPU，所以最后将仅表现为响应一次中断。因此，对中断的优先级及中断响应时长都需要严格规划好，否则会出现各种意想不到的问题，如图 1-15 所示。

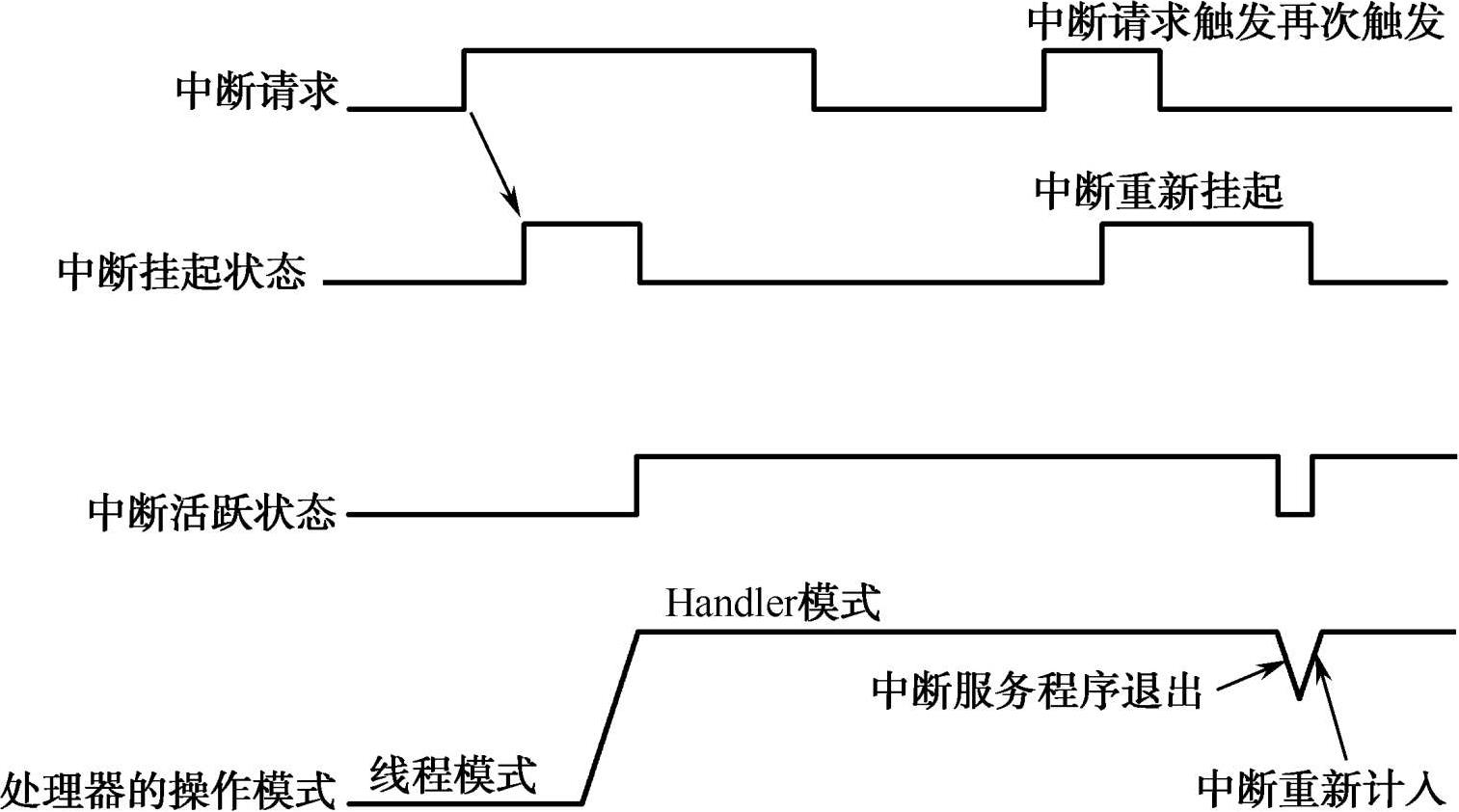

（6）如果在服务例程执行过程中，中断请求释放了，但是在服务例程返回前又重新被置为有效，则CM3 会记住此动作，重新挂起该中断。例如，使用SysTick时，如果中断处理程序比较长（运行时间需要 1ms），但时钟间隔设置比较短（设置成了 500μs），这种情况发生后，程序将一直占用处理器，除非具有更高优先级的中断产生，如图 1-16 所示。

从最后两种形式可以看出，中断的挂起状态影响着中断的响应次数。因为中断挂起状态只能是 0 和 1，无其他状态，所以只要该状态寄存器被清除，就可以响应下一次中断了。该寄存器如果已经为 1，则将无法响应新的状态。
