6.3 指定贴图

下面给创建好的面片指定参考图片。

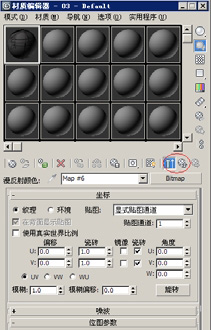

01 在键盘上单击【M】键打开材质编辑器，选择一个空白的材质球，设置材质样式为标准材质（根据所使用的渲染器而定）。如图6.8所示。

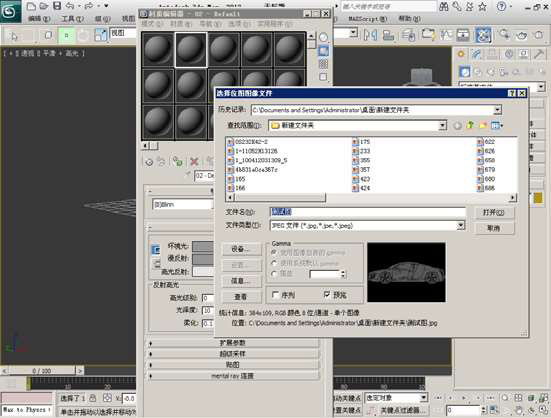

02 单击Diffuse（漫反射）颜色后面的立方体小按钮，在弹出的 对话框中双击 选项，这时将会弹出一个图片选择对话框。在查找范围的下拉框中找到你所需要的参考图，并对其进行选择。在单击打开按钮之前，先看看对话框左下角的统计信息，在这里可以看到参考图片的尺寸。在本例中图片尺寸是384×109像素。记住这个尺寸，因为这对于下一步的操作很有用。图6.8和6.9所示的是本步骤所谈论的项目。

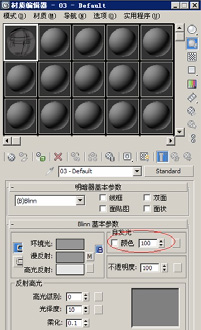

03 单击打开按钮，将选择的参考图导入到漫反射通道中。这时，在材质球的表面上将显示出选择的参考图片。单击 按钮返回最上层，将自发光参数设置为100，单击 按钮，将所设置的贴图赋予场景中的面片门模型。图6.10所示的是在材质编辑器的材质球上显示出了参考图片，同时将自发光设置设置为100。

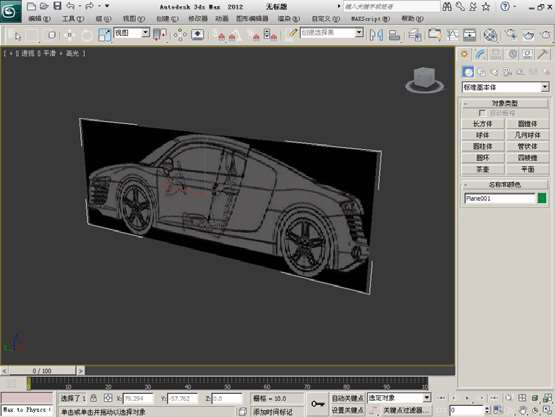

04 这时，你将注意到面片模型的颜色发生了改变，但是没有显示出参考图片。在材质编辑器中，单击 按钮，现在面片上就显示出了参考图片。图6.11所示的是在表面显示了参考图的面片模型。

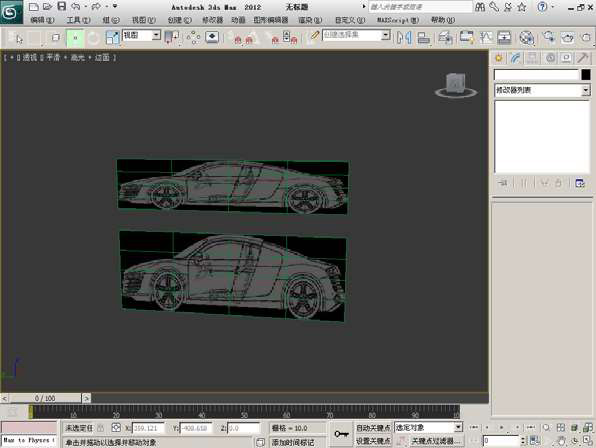

05 在之前我提到了应该注意图片的尺寸，在示例文件中图片的尺寸是440×258像素。为了使面片模型的大小跟参考图的大小和比例相匹配，可以对面片模型进行缩放操作，以便跟参考图的尺寸相匹配。可以将面片模型缩放为384×100或者38.4×10.0作为一个起点。如果你知道模型在现实世界中的尺寸，可以再次对面片进行缩放，以反映其大小。其实，在创建面片模型的时候，我们就应该设置好适当的比例。从这个角度来说，可以根据现实世界中的尺寸来设置面片的大小。图6.12所示的是对面片进行缩放前（上）后（下）的对比。

我已经讲述了基础过程，现在看我以对各个方向的参考图进行类似的创建，以便创建一个更加有效的建模环境。为每一个参考图都创建一个面片模型，在漫反射通道中为每一个参考图都设置对应的贴图，设置自发光，最后缩放面片模型以适应参考图的大小。

提 示

可以复制侧视图面片，并对其进行旋转，以创建顶视图的面片模型。同样可以使用这种方法创建出其他方向的面片模型。

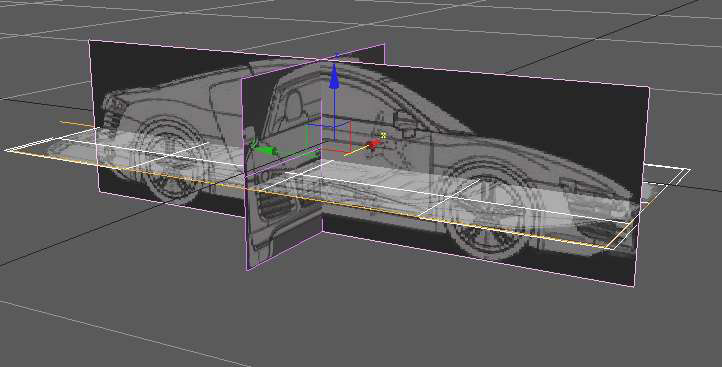

当在视图中创建好了所有的面片模型后，就可以设置其位置，并将它们进行对齐，以确保它们符合相应的位置，以便产生最佳的效果。图6.13所示的参考图
