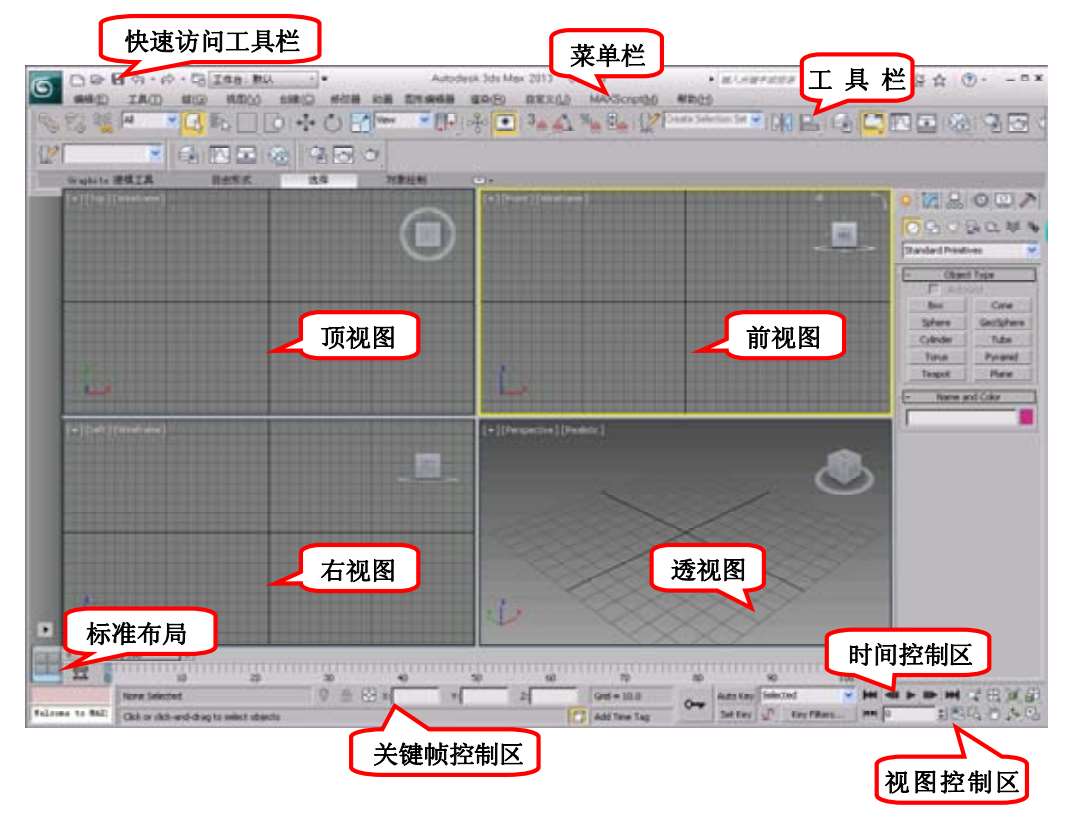

3ds Max 2013是运行在Windows系统之下的三维动画制作软件，具有一般窗口式的软件特征，即窗口式的操作接口。3ds Max 2013的操作界面如图1-8所示。

预习重点

1.3.1 菜单栏

3ds Max 2013采用了标准的下拉式菜单，共包括13个菜单，具体如下。

• File（文件）：用于文件管理、重置系统、导入/导出对象等。
• Edit（编辑）：用于选择和编辑对象。主要包括对操作步骤的撤销、临时保存、删除、复制和全选、反选等命令。
• Tools（工具）：提供了较为高级的对象变换和管理工具，如镜像、对齐等。
• Create（创建）：用于创建二维图形、标准几何体、扩展几何体、灯光等。
• Group（组合）：用于对象成组，包括成组、分离、加入等命令。
• Views（视图）：用于控制场景窗口，包括保存激活的窗口、栅格等。
• Modifiers（修改器）：用于修改造型或接口元素等设置。按照选择编辑、曲线编辑、网格编辑等类别，提供全部内置的修改器。

• Animation（动画）：用于高级动画设置。提供了IK系统、约束机制、骨骼系统等。
• Graph Editors（图形编辑器）：提供了轨迹视图和概要视图的打开、新建和删除命令。
• Rendering（渲染）：包括渲染器、视频合成、环境设置、材质编辑器等。
• Customize（自定义）：用于用户自定义接口和视图，使系统符合个人习惯。
• MAXScript（MAX脚本）：用于实现编程语言和3ds Max的接口。
• Help（帮助）：提供在线帮助等信息。

1.3.2 工具栏

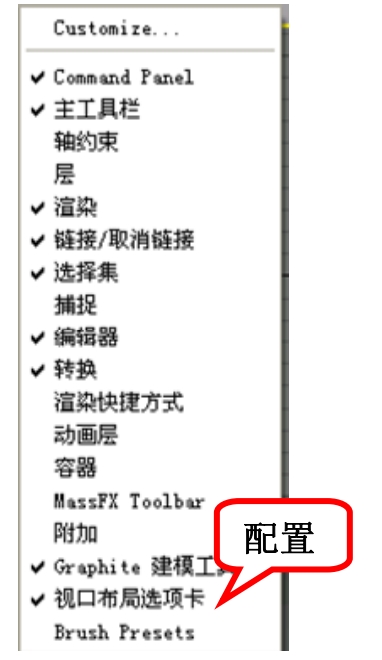

默认情况下3ds Max 2013中只显示主工具栏。主工具栏中的工具图标按钮包括选择类图标，选择与操作类图标，连接关系类图标复制、视图类图标，捕捉类图标和其他工具图标。当前选中的工具按钮呈黄底显示。要打开其他的工具栏可以在工具栏上单击鼠标右键，在弹出快捷菜单中选择或配置要显示的工具项和标签工具条，如图1-9所示。

1．选择类图标

Select Object （选择物体）：单击它时呈现亮黄色，在任意 一个视图内，光标变成一白 色十字游标。单击要选择的物体即可选中它。

• Select by Name（按名称选择）：该图标的功能允许使用者按照场景中对象的名称选择物体。
• Rectangular Selection Region（矩形区域选择）：单击此图标时按住鼠标左键不动，会弹出4个选取方式，矩形选择就是其一，下面还有3个。
• Circular Selection Region（圆形区域选择）：用它在视图中拉出的选择区域为一个圆。
• Fence Selection Region（不规则区域选择）：在视图中，用鼠标选定第一点，拉出直线后再选定第二点，如此拉出不规则的区域，将所要编辑区域全部选中。
• Lassoa Selection Region（套索区域选择）：在视图中，用鼠标滑过视图，会产生一个轨迹，以这条轨迹为选择区域的选择方法就是套索区域选择。
• paint Selection Region（绘制选择区域）：使用“绘制选择区域”方法，可通过将光标放在多个对象或子对象之上来选择多个对象或子对象。
• Selection Fliter（选择过滤器）：用来设置过滤器种类。
• Window/Crossing（选择方式）：用来设定选择方式。
• Named Selection Sets（编辑命名选择集）：将工具栏向左拖动，可以找到此图标。通过选择集对话框进行物体的选择、合并和删除等操作。

2．选择与操作类图标

• Select and Move（选择并移动）：用它选择对象后，能对所选对象进行移动操作。
• Select and Rotate（选择并旋转）：用它选择对象后，能对所选对象进行旋转操作。
• Select and Scale（选择并缩放）：用它选择对象后，能对所选对象进行缩放操作。它下面还有两个缩放工具，一个是正比例缩放，一个是非比例缩放，按住缩放工具按钮就可以看到这两个缩放的图标。

3．连接关系类图标

• Select and Link（选择并连接）：将两个物体连接成父子关系，第一个被选择的物体是第二个物体的子体，这种连接关系是3d Studio Max中的动画基础。
• Unlink Selection（取消连接）：单击此按钮时，上述的父子关系将不复存在。
• Bind to Space Warp（结合空间扭曲）：将空间扭曲结合到指定对象上，使物体产生空间扭曲和空间扭曲动画。

4．复制、视图类图标

• Mirror Selected Objects（镜像）：用于对当前选择的物体进行镜像操作。
• Align（对齐）：用于对齐当前的对象，其下还有5种对齐方式，可应用于不同的情况下。
• Curve Editer（曲线编辑器）：用于打开轨迹窗口。
• Schematic View（Open）（打开层级关系）：用于打开层级视图以显示关联物体的父子关系。
• Material Editer（材质编辑器）：用于打开材质编辑器，快捷键为M。

5．捕捉类图标

• Snap Toggle（三维捕捉开关）：单击可打开/关闭三维捕捉模式开关。
• Angle Snap Toggle（角度捕捉）：单击可打开/关闭角度捕捉模式开关。
• Percent snap（百分比捕捉）：单击可打开/关闭百分比捕捉模式开关。
• Spinner Snap Toggle（旋转器锁定）：单击可打开/关闭旋转器锁定开关。

6．其他工具图标

• 渲染工具按钮（工具栏最右边）：第一个是渲染场景按钮，打开后弹出一个渲染窗口，可以设置输出动画大小、图质等。第三个是快速渲染按钮，所有参数和上一次渲染的参数一样。

1.3.3 命令面板

在3ds Max 2013主界面的右侧是3ds Max 2013的命令面板区域，可以通过控制按钮Create（创建） 、Modify（修改） 、Hierarchy（层级） 、Motion（运动） 、Display（显示） 、Utilities（应用） 等在不同的命令面板进行切换。

命令面板是一种可以卷起或展开的板状结构，上面布满当前操作的各种相关参数。选择某个控制按钮后，便会弹出相应的命令面板，上面有一些标有功能名称的横条状卷展栏，左侧带有“＋”或“－”号。“＋”号表示此卷展栏控制的命令已经关闭，“－”号表示此卷展栏控制的命令是打开的。图1-10～图1-14为各控制面板的截图。

高手支招

鼠标指针在命令面板某些区域呈现手形图标，此时可以按住鼠标左键上下移动命令面板到相应的位置，以选择相应的命令按钮、编辑参数及各种设定等。

1．Create（创建）命令面板

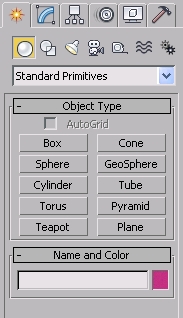

下面分别介绍其中的子面板。Create（创建）命令面板如图1-10所示。

• Geometry（几何体） ：Geometry按钮可以生成标准几何体、扩展几何体、合成物体、粒子系统、网格面片、NURBS曲面、动力学物体等。
• Shapes（平面图形） ：Shapes按钮可以生成二维图形，并沿某个路径放样生成三维造型。
• Lights（灯光） ：包括泛光灯、聚光灯等，模拟现实生活中各种灯光造型。
• Cameras（摄像机） ：生成目标摄像机或自由摄像机。
• Helpers（辅助工具） ：生成一系列起到辅助制作功能的特殊对象。
• Space warps（空间扭曲） ：生成空间扭曲以模拟风、引力等特殊效果。
• Systems（系统） ：具有特殊功能的组合工具，生成日光、骨骼等系统。

2．Modify（修改）命令面板

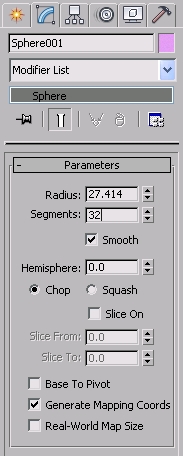

如果要修改对象的参数，就需要进入Modify（修改）命令面板，在面板中可以对物体应用各种修改器，每次应用的修改器都会记录下来，保存在修改器堆栈中。Modify（修改）命令面板一般由4部分组成，如图1-11所示。

• 名字和颜色区：名字和颜色区显示了修改对象的名字和颜色。
• 修改命令区：可以选择相应的修改器。单击Configure Modifier Sets（修改器配置） 按钮，通过它来配置有个性的修改器面板。
• 堆栈区：这里记录了用户对物体每次进行的修改，以便随时对以前的修改作出更正。
• 参数区：显示了当前堆栈区中被选对象的参数，随物体和修改器的不同而不同。

3．Hierarchy（层级）命令面板

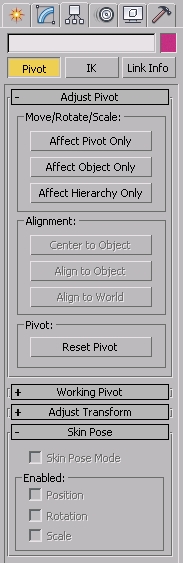

这个命令面板方便地提供了对物体连接控制的功能，如图1-12所示。通过它可以生成IK链，可以创建物体间的父子关系，多个物体的链接可以形成非常复杂的层次树。提供了正向运动和反向运动双向控制的功能。Hierarchy（层级）命令面板包括3部分。

• Pivot（轴心点）：3ds Max中的所有物体都只有一个轴心点，轴心点的作用主要是作为变动修改中心的默认位置。当为物体施加一个变动修改时，进入它的Center（中心）次物体级，在默认的情况下轴心点将成为变动的中心。作为缩放和旋转变换的中心点。作为父物体与其子物体链接的中心，子物体将针对此中心进行变换操作，作为反向链接运动的链接坐标中心。
• IK（反向运动）：根据反向运动学的原理，对复合链接的物体进行运动控制。我们知道，当移动父对象的时候，它的子对象也会随之运动，而当移动子对象的时候，如果父对象不跟着运动，称为正向运动，否则称为反向运动。简单地说，IK反向运动就是当移动子对象的时候，父对象也跟着一起运动。使用IK可以快速准确地完成复杂的复合动画。
• Link Info（链接信息）：用来控制物体在移动、旋转、缩放时，在3个坐标轴上的锁定和继承情况。

4．Motion（运动）命令面板

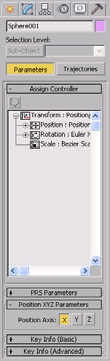

通过Motion（运动）命令面板可以控制被选择物体的运动轨迹，还可以为它指定各种动画控制器，同时对各关键点的信息进行编辑操作，如图1-13所示。Motion（运动）命令面板包括两部分。

• Parameters（参数）：在参数面板内可以为物体指定各种动画控制器，还可以建立或删除动画的关键点。
• Trajectories（轨迹）：进入轨迹控制面板，可以在视图中显示物体的运动轨迹，轨迹曲线上白点代表过渡帧的位置点，白色方框点代表关键点。用户可以通过变换工具对关键点进行移动、缩放、旋转以改变物体运动轨迹的形态，还可以将其他曲线替换为运动轨迹。

5．Display（显示）命令面板

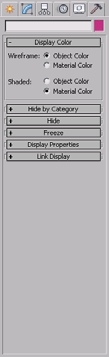

通过显示命令面板可以控制被选择物体的显示颜色如何按类别隐藏图形，如何冻结对象并显示图形属性（见图1-14）。显示命令面板包括6部分。

• Display Color（显示颜色）：展开显示颜色卷展栏。可以选择线框和明案处理的对象颜色和材质颜色。
• Hide by Category（按类别隐藏）：展开按类别隐藏选项板，可以选择隐藏图形的类别。
• Hide（隐藏）：展开隐藏选项板，包括隐藏选定对象，隐藏未选定对象、按名称隐藏、按点击隐藏、全部取消隐藏、按名称取消隐藏等选项。
• Freeze（冻结）：展开冻结选项板，可以根据选定对象，未选定对象、名称、点击、全。部等进行冻结，根据全部对象，名称对象、点击对象对其进行解冻操作。
• Display Properties（显示属性）：展开显示属性选项板，可以通过选项板中选项的勾选来改变图形的显示属性。
• Link Display（链接显示）：展开链接显示选项板，包括显示链接及连接替换对象选项，通过勾选来显示链接。

1.3.4 窗口

在3ds Max 2013主界面中的4个视图是三维空间内同一物体在不同视角的一种反映。3ds Max2013系统本身默认的视图为4个。

• Top（顶）视图：即从物体上方往下观察的空间，默认布置在视图区的左上角。在这个空间里没有深度的概念，只能编辑对象的上表面，在Top（顶）视图里移动物体，只能在 XZ 平面内移动，不能在 Y 方向移动。
• Front（前）视图：即从物体正前方看过去的空间，默认布置在视图区的右上角。在这个视图中没有宽度的概念，物体只能在 XY 平面内移动。
• Left（左）视图：从物体左面看过去的空间，默认布置在视图区左下角。在这个空间没有宽度的概念，物体只能在 XZ 平面内移动。
• Perspective（透）视图：通常所讲的三视图就是上面的3个。在一个三维空间里，操作一个三维物体比二维物体要复杂得多，于是人们设计出三视图。在三视图的任何一个视图中，对对象的操作都像是在二维空间中一样。假如只有这3个视图，那就体现不出3D软件的精妙，Perspective（透）视图正因此而存在。

高手支招

观察一栋楼房，总是感到离观察者远的地方要比离得近的地方矮一些，而实际上一样高，这就是透视效果。

透视是一个视力正常的人看到空间物体的比例关系。因为有了透视效果，才会有空间上的深度和广度感觉。Perspective（透）视图加上前面的3个视图，就构成了计算机模拟三维空间的基本内容。

默认的4个视图不是固定不变的，可以通过快捷键进行切换。快捷键与视图的对应关系如下：

T＝Top（顶视图）；B＝Bottom（底视图）；L＝Left（左视图）；R＝Right（右视图）；

F＝Front（前视图）；K＝Back（后视图）；C＝Camera（摄像机视图）；

U＝User（用户视图）；P＝Perspective（透视图）。

1.3.5 窗口导航控制

视图控制器各按钮用于控制视图中显示图像的大小状态，熟练地运用这些按钮，可以大大提高工作效率。

• Zoom（缩放）按钮 ：单击此按钮，在任意视图中按住鼠标左键不放，上下拖动鼠标，可以拉近或推远场景。
• Zoom All（缩放所有视图）按钮 ：和Zoom（缩放）按钮用法相同，只是它影响的是所有可见的视图。
• Zoom Extents（最大化显示选定对象）按钮 ：单击此按钮，当前视图以最大方式显示。
• Zoom Extents All Selected（所有视图最大化显示选定对象）按钮 ：单击此按钮，在所有视图中，被选择的物体均以最大方式显示。
• Zoom Region（缩放区域）按钮 ：单击此按钮，用鼠标在想放大的区域拉出一个矩形框，矩形框内的所有物体组成的整体以最大方式在本视图中显示，不影响其他视图。
• Pan View（平移视图）按钮 ：单击此按钮，在任意视图拖动鼠标，可以移动视图观察窗口。
• Arc Rotate（选定环绕）按钮 ：单击此按钮，视图中出现一个黄圈，可以在圈内、圈外或圈上的4个顶点上拖动鼠标以改变物体在视图中的角度。在透视图以外的视图应用此命令，视图自动切换为用户视图。如果想恢复原来的视图，可以用快捷键来实现。
• Maximize Viewport Toggle（最大化视口切换）按钮 ：单击此按钮，当前视图全屏显示。再次单击，可恢复为原来状态。

1.3.6 时间滑块

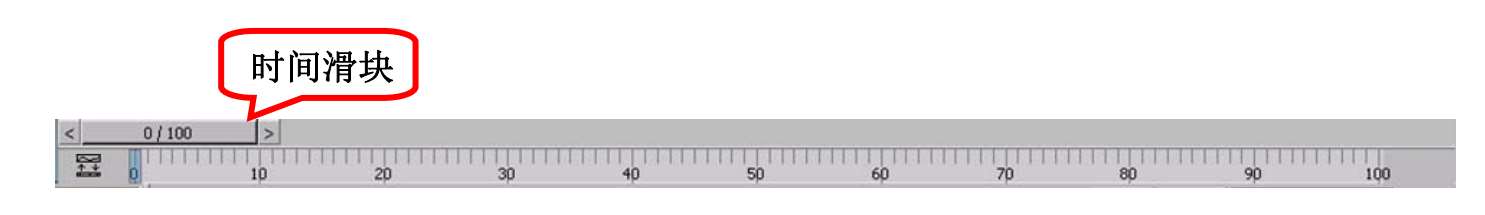

时间滑块主要用在动画制作中，可以在每一帧设置不同的物体状态，然后按照时间的先后顺序播放，这就是动画的基本原理。时间滑块就是用户用来调整某一帧的状态时的工具，如图1-15所示。

1.3.7 信息提示栏

信息提示栏给出了目前操作的状态。其中X、Y、Z文本框分别表示当前游标在当前窗口中的具体坐标位置，读者可移动游标观看文本框的变化。提示区给出了目前操作工具的扩展描述及使用方法。如当用户选中Select and Uniform Scale（选择并均匀缩放）按钮 时，提示区就会出现提示信息：Click and drag to select and scale（单击并拖动来选择和缩放对象），如图1-16所示。

1.3.8 动画记录控制区

• Go to Start（转至开头）到 ：退到第0动画帧。
• Previous Frame（上一帧） ：回到前一动画帧。
• Play Animation（播放动画） ：在当前视图窗口播放制作的动画。
• Next Frame（下一帧） ：前进到后一动画帧。
• Go to End（转至结尾） ：回到最后的动画帧。
• Key Mode Toggle（关键点模式切换） ：单击此图表，仅对动画关键帧进行操作。
• 时间控制器：输入数值后，跳至相应的动画帧。
• Time Configuration（时间配置） ：单击图标，可以在对话框中设置动画模式和总帧数。
