预习重点

3.3.1 课上十分钟——枢轴门的创建

1．创建方式

（1）单击 主菜单中的Reset（重置）命令，重新设置系统。

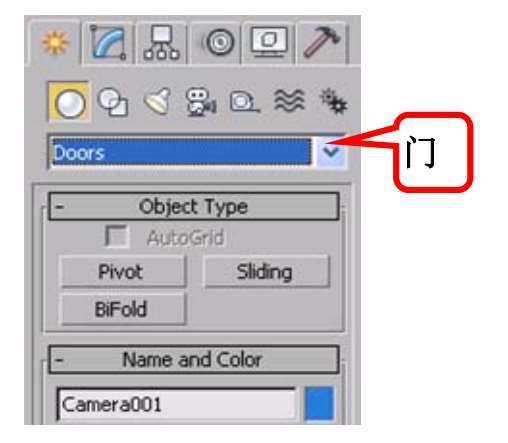

（2）打开Create（创建）面板，单击Geometry（几何体）按钮，在下拉列表中选择Doors（门），如图3-59所示。

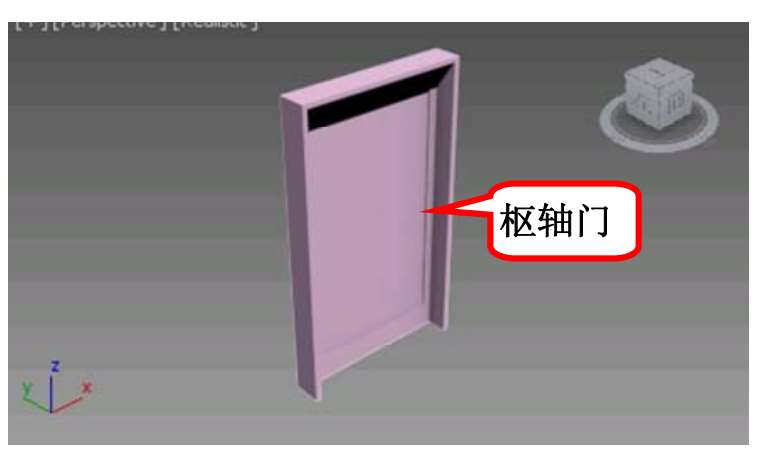

（3）单击Pivot（枢轴门）按钮，然后在Top（顶）视图中单击鼠标左键并拖动。至合适位置单击，确定门的宽度。移动鼠标，至合适位置单击，确定门的厚度。最后移动鼠标指针至合适高度后单击，确定门的高度，完成枢轴门的创建。结果如图3-60所示。

2．重要参数举例介绍

枢轴门的参数较多，下面举例介绍。

（1）重置系统。按照上述方法，在Top（顶）视图创建一个枢轴门。

（2）选中枢轴门，选择移动工具，按住Shift键的同时沿 X 轴移动枢轴门，此时弹出复制对话框，在数量栏中输入4后，单击OK（确定）按钮，这样就复制出4个枢轴门。

（3）选中第二个枢轴门，进入Modify（修改）面板，在Parameters（参数）卷展栏下的Open（打开）数值框内输入50。此时，枢轴门打开50°。

（4）选中第三个枢轴门，进入Modify（修改）面板，在Parameters（参数）卷展栏下选中Double（双门）复选框，同时在Open（打开）数值框内输入50。可以看到此时枢轴门有两个门板。

（5）选中第四个枢轴门，进入Modify（修改）面板，在Parameters（参数）卷展栏下选中FlipSwing（反向转动）复选框，同时在Open（打开）数值框内输入50。可以看到此时枢轴门向外开，同时打开50°。

（6）选中第五个枢轴门，进入Modify（修改）面板，在Parameters（参数）卷展栏下同时选中Double（双门）和Flip Swing（翻转转动方向）复选框，同时在Open（打开）数值框内输入50。

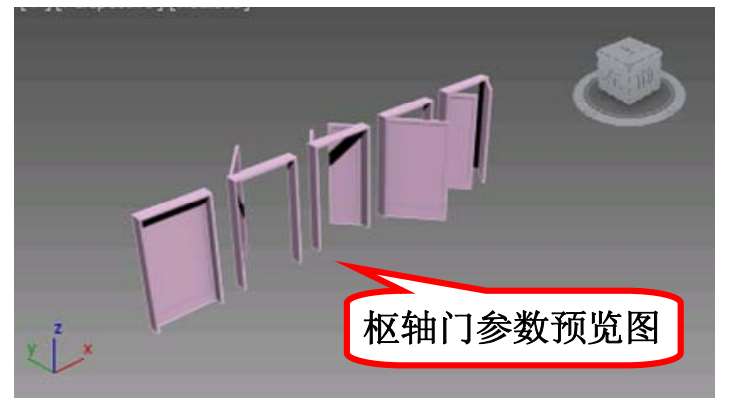

（7）从Perspective（透）视图中观察不同参数下枢轴门的形状，如图3-61所示。

3.3.2 课上十分钟——滑动门的创建

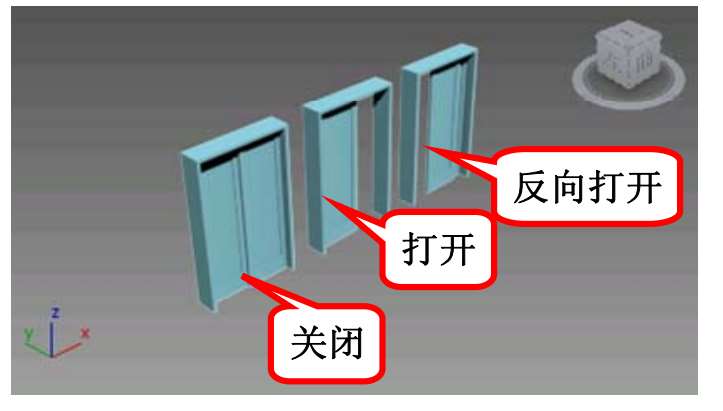

滑动门的创建、参数均与枢轴门相似，此处不作介绍，仅给出效果图，如图3-62所示。

3.3.3 课上十分钟—— 折叠门的创建

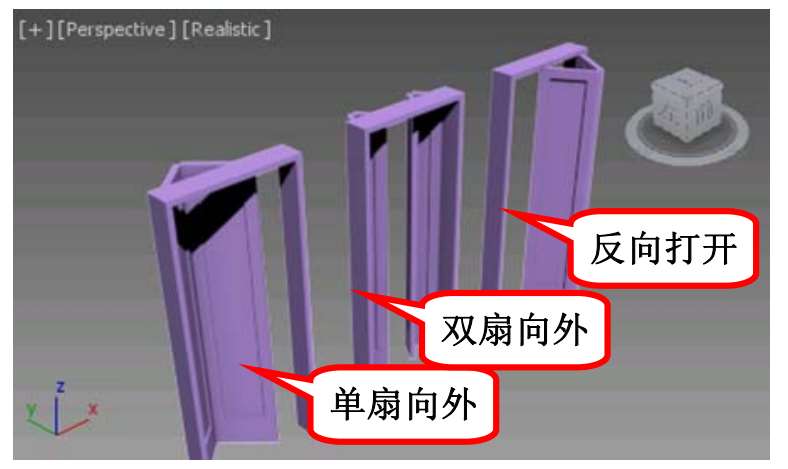

折叠门的创建、参数也与枢轴门相似，此处不作介绍，仅给出效果图，如图3-63所示。
