学完了标准几何体建模之后，现在介绍扩展几何体模型的创建。扩展几何体是比较重要的内置模型，可以在这些模型的基础上运用各种修改器，达到创建复杂模型的目的。
预习重点
◎ 简单练习扩展几何体的创建方法。
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）打开Create（创建）命令面板，单击Geometry（几何体）子面板，在下拉列表中选择Extended Primitives（扩展几何体），如图3-31所示。

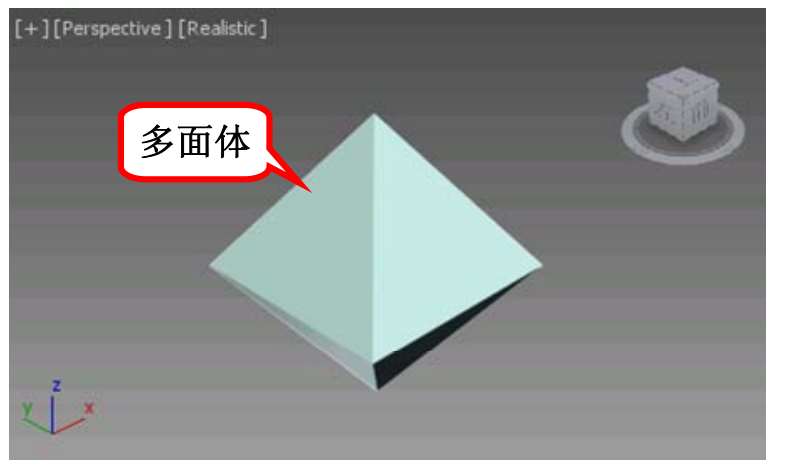

（3）单击Hedra（异面体）按钮，然后在Top（顶）视图中单击并拖动，完成异面体的创建。结果如图3-32所示。

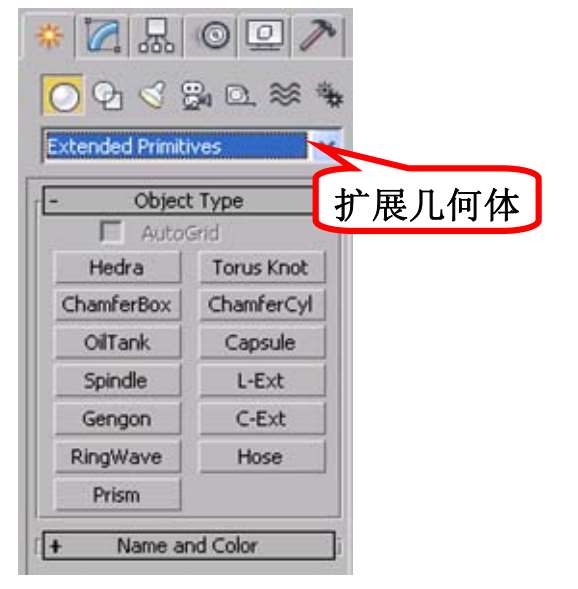

图3-31 创建扩展几何体面板
图3-32 Perspective（透）视图中的异面体
异面体的参数较多，下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个异面体。
（2）选中异面体，选择移动工具，按住Shift键的同时沿 X 轴移动异面体，此时弹出复制对话框，在数量栏中输入5后，单击OK（确定）按钮，这样就复制出5个异面体。
（3）选中第二个异面体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏中选中Tedra（四面体）选项，然后在Family Parameters（系列参数）选项区设置P的值为1.0。此时对象为正四面体。
（4）选中第三个异面体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏中选中Cube/Octa（立方体/八面体）选项，设置P的值为1.0，此时对象为正八面体。
（5）选中第四个异面体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏中选中Cube/Octa（立方体/八面体）选项，设置P的值为1.0，设置Q的值为1.0，此时异面体变成了立方体形状。
（6）选中第五个异面体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏中选中Dodec/Icos（十二面体/二十面体）选项，设置Q的值为1.0，此时正八面体变成了正十二面体。
（7）选中第六个异面体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏中选中Dodec/Icos（十二面体/二十面体）选项，设置P的值为1.0，设置Q的值为1.0，此时正十二面体变成了正二十面体。

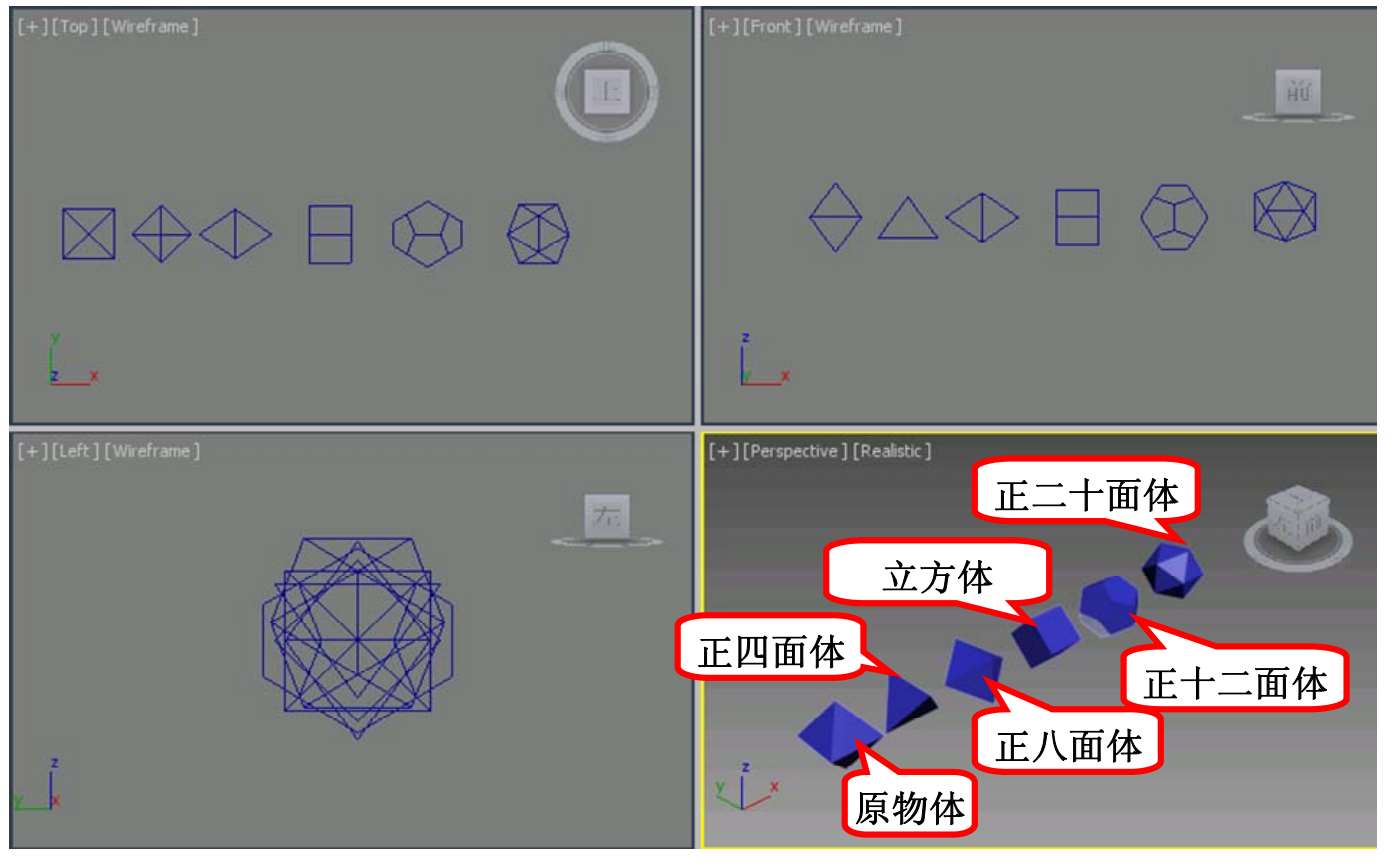

至此，可以在Perspective（透）视图中观察对异面体参数的控制效果，如图3-33所示。
图3-33 不同参数下的异面体
切角长方体在建模中非常有用，有了倒角扩展几何模型，就可以方便地完成一些需要倒角的造型，如沙发、椅垫等。
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在下拉列表中选择ExtendedPrimitives（扩展几何体）。
（3）单击ChamferBox（切角长方体）按钮，在Top（顶）视图中按住鼠标左键并拖动，拉出长方体的底面，松开鼠标，向上或向下移动，再次单击，Perspective（透）视图中出现长方体的模型。晃动鼠标，长方体出现倒角，单击后完成切角长方体的创建。结果如图3-34所示。
对切角长方体而言，经常会用到如下参数：Fillet（圆角）、Fillet Segs（圆角段数）、Smooth（光滑）。前两个参数控制长方体的圆角大小。Fillet（圆角）的值越大，圆角的部分就越大；FilletSegs（圆角段数）的值越大，则圆角越光滑。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个切角长方体。
（2）选中切角长方体，选择移动工具，按住Shift键的同时沿 X 轴移动长方体，此时弹出复制对话框，在数量栏中输入2后，单击OK（确定）按钮，这样就复制出两个切角长方体。
（3）选中第二个切角长方体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下取消选中Smooth（平滑）复选框。
（4）选中第三个切角长方体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下的Fillet Segs（圆角段数）框内输入10，Fillet（圆角）框内输入15。
此时，可以观察参数作用于切角长方体的变化，如图3-35所示。

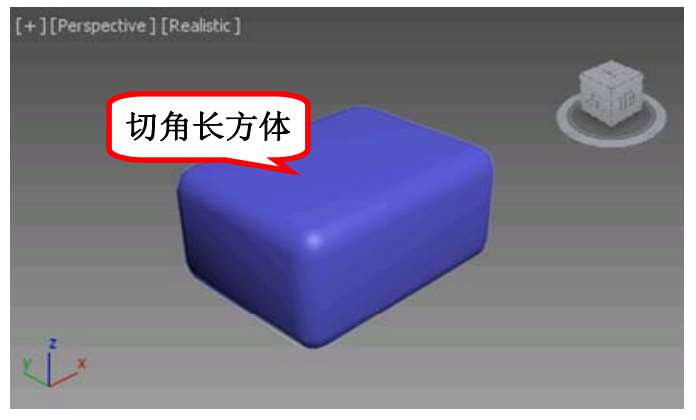

图3-34 Perspective（透）视图中的切角长方体

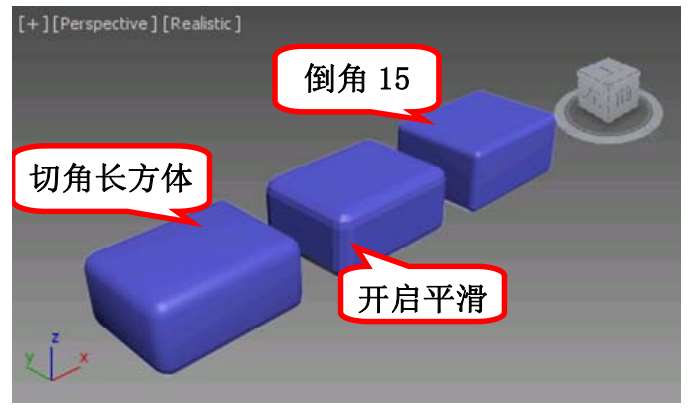

图3-35 不同参数下的切角长方体
倒角圆柱体在建模中非常有用，有了圆角扩展几何模型，我们可以方便地完成一些需要圆角的造型，如沙发、椅垫等。
创建方法几乎与圆柱体相同，只多了一步形成倒角的操作，这里不再详细介绍，仅给出圆柱体与倒角圆柱体的对比图，如图3-36所示。
除具备圆柱体的一般参数外，倒角圆柱体特有的参数就是Fillet（圆角）和Fillet Segs（圆角段数）。圆角（Fillet）的值越大，圆角的部分就越大；Fillet Segs（圆角段数）的值越大，圆角就越光滑。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个倒角圆柱体。
（2）选中倒角圆柱体，选择移动工具，按住Shift键的同时沿 X 轴移动倒角圆柱体，此时弹出复制对话框，在数量栏中输入2后，单击OK（确定）按钮，这样就复制出两个倒角圆柱体。
（3）选中第二个倒角圆柱体，单击Modify（修改）命令面板，打开Parameters（参数）卷展栏，保持其他参数不变，将Fillet Segs（圆角段数）设为5。
（4）选中第三个倒角圆柱体，单击Modify（修改）命令面板，打开Parameters（参数）卷展栏，保持其他参数不变，将Fillet（倒角）增加10。

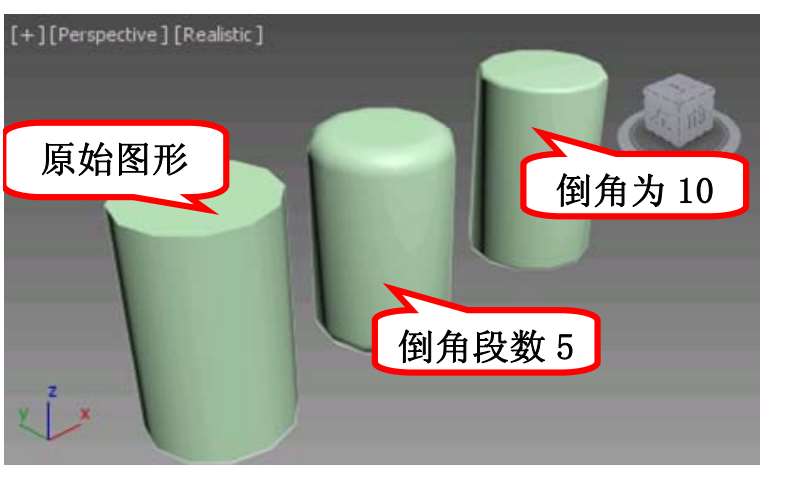

此时，我们可以在Perspective（透）视图中看出各倒角圆柱体的形状变化，如图3-37所示。

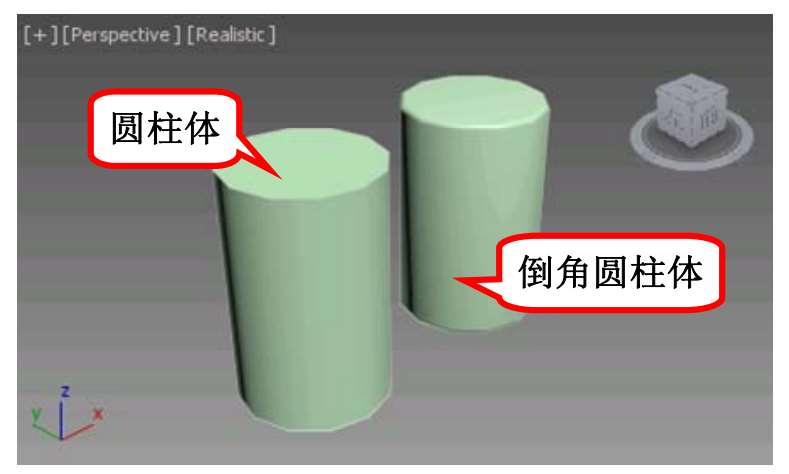

图3-36 圆柱体与倒角圆柱体的对比图
图3-37 不同参数下的倒角圆柱体形状
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在下拉列表中选择ExtendedPrimitives（扩展几何体）。

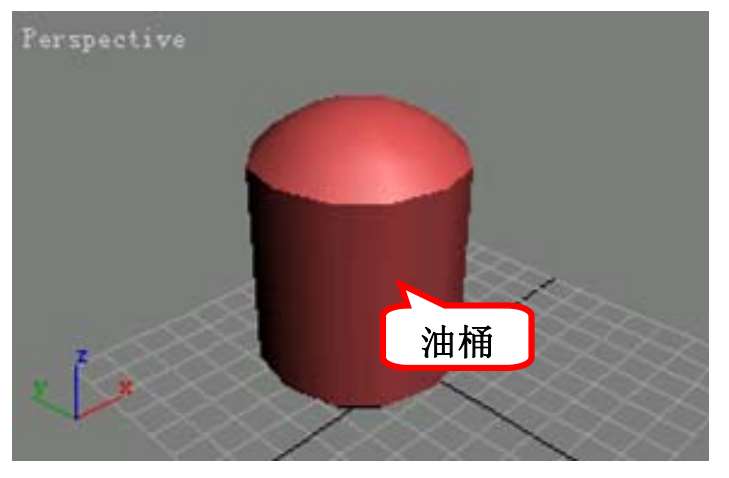

（3）单击Oiltank（油桶）按钮，在Top（顶）视图中按住鼠标左键并拖动，拉出油桶的两个盖，向上或向下移动鼠标，在适当高度单击，完成油桶的创建。结果如图3-38所示。
对油桶来说，除一般的参数之外，这里主要介绍两个参数：Cap Hight（端面高度）、Blend（混合）。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个油桶。
（2）选中油桶，选择移动工具，按住Shift键的同时沿X轴移动油桶，此时弹出复制对话框，在数量栏中输入2后，单击OK（确定）按钮，这样就复制出两个油桶。
（3）选中第二个油桶，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下的Cap Hight（端面高度）高度框内增加10。
（4）选中第三个油桶，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下的Blend（混合）框内输入4。
（5）此时，我们可以在Perspective（透）视图中看到油桶在不同参数时的形状变化，如图3-39所示。
图3-38 Perspective（透）视图中的油桶

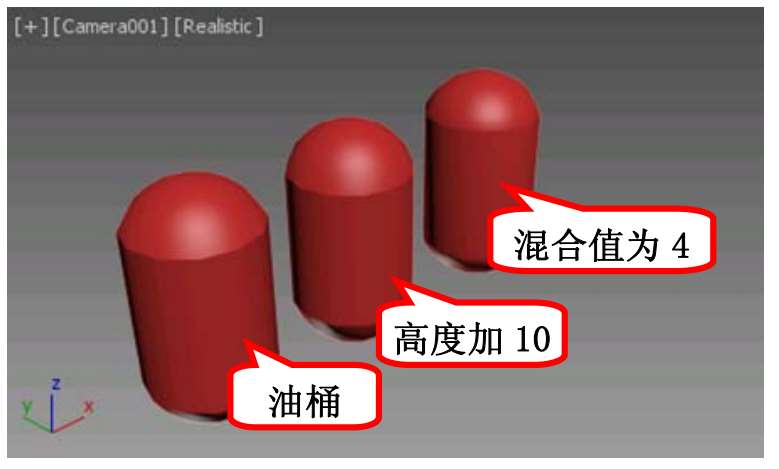

图3-39 Perspective（透）视图中油桶在不同参数时的形状
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在下拉列表中选择ExtendedPrimitives（扩展几何体）。
（3）单击Gengon（多边形）按钮，在Top（顶）视图中按住鼠标左键并拖动，拉出一个五边形的底面，松开鼠标，向上移动鼠标，可以在Perspective（透）视图中出现了一个五棱柱。单击鼠标确定高度。晃动鼠标，发现棱柱的倒角发生变化。再次单击鼠标，完成多边形棱柱体的创建。结果如图3-40所示。
对倒角棱柱体来说，除一般的参数之外，我们经常会用到如下的参数：Smooth（平滑）、Fillet（圆角）和Fillet Segs（圆角段数）。这些参数基本和前面的扩展体参数相同。读者可按以下步骤，观察效果。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个倒角棱柱体。
（2）选中倒角棱柱体，选择移动工具，按住Shift键的同时，沿 X 轴移动倒角棱柱体，此时弹出复制对话框，在数量栏中输入3后，单击OK（确定）按钮，这样就复制出三个倒角棱柱体。
（3）选中第二个倒角棱柱体，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下选中Smooth（平滑）复选框。
（4）选中第三个倒角棱柱体，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下的Fillet（圆角）数值框内增加5。
（5）选中第四个倒角棱柱体，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下的Fillet Segs（圆角段数）数值框内输入2。
此时，可以在Perspective（透）视图中看到倒角棱柱体在不同参数时的形状变化，如图3-41所示。

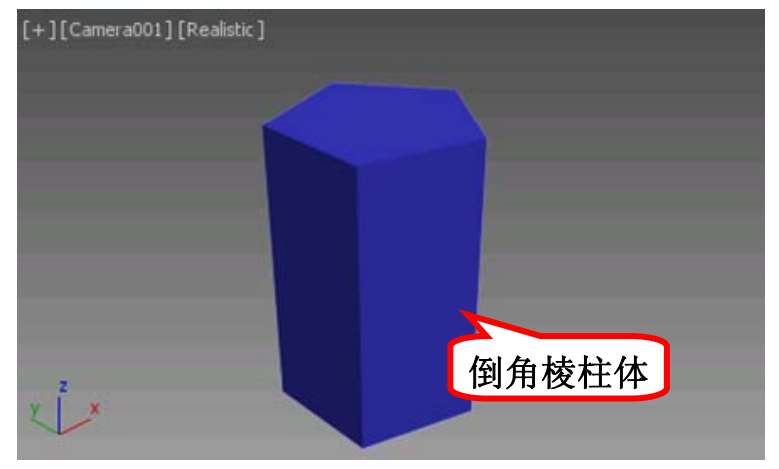

图3-40 Perspective（透）视图中的倒角棱柱体

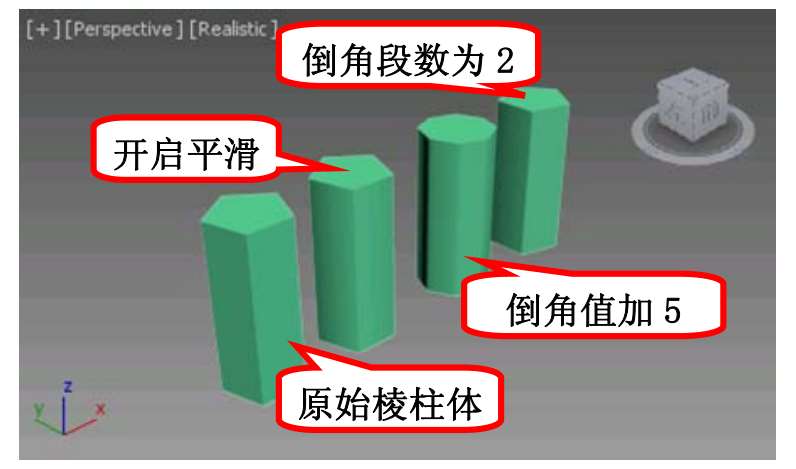

图3-41 倒角棱柱体在不同参数时的形状
纺锤体与油桶差不多，差别只在于两端的突起部分是圆锥体。

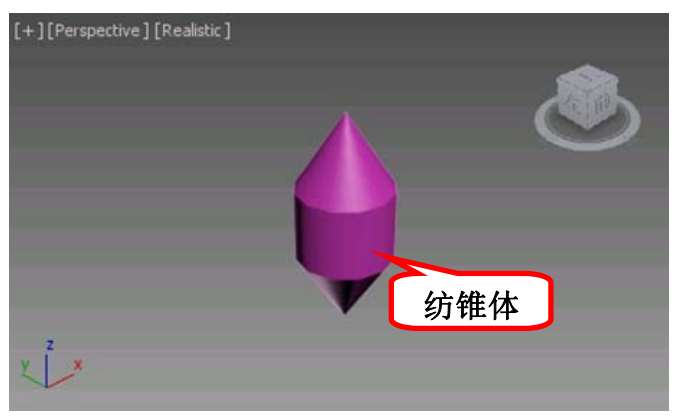

创建的方法可以参考油桶的创建，这里仅给出效果图，如图3-42所示。
纺锤体的参数跟油桶相似，这里仅介绍在油桶中尚未介绍的，这就是Overall（全部）、Centers（中心）。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个纺锤体。
（2）选中纺锤体，选择移动工具，按住Shift键的同时沿 X 轴移动纺锤体，此时弹出复制对话框，在数量栏中输入2后，单击OK（确定）按钮，这样就复制出两个纺锤体。
（3）选中第一个纺锤体，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下选中Overall（全部）复选框。此时纺锤体的高度包括两个端面的高度。
（4）选中第二个纺锤体，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下选中Centers（中心）复选框。此时纺锤体的高度不包括两个端面的高度。
在Perspective（透）视图中观察设置的效果，如图3-43所示。
图3-42 Perspective（透）视图中的纺锤体

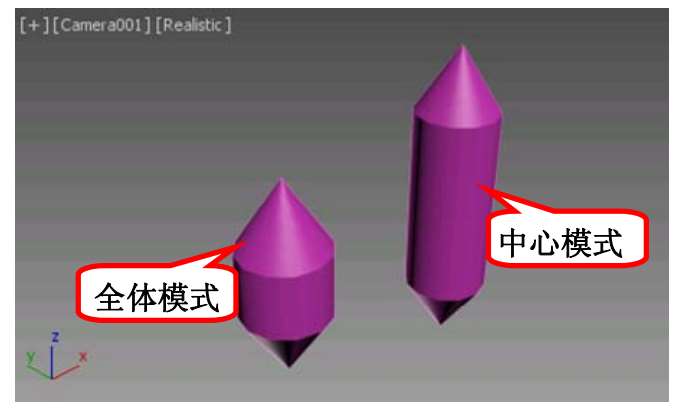

图3-43 纺锤体在不同参数时的形状
胶囊与纺锤体差不多，区别只在于两端的突起部分是半圆形。练习时可以与油桶、纺锤体对比学习。
创建的方法请参考油桶的创建方法，这里仅给出效果图，如图3-44所示。
胶囊的参数基本与纺锤体相似，这里不再介绍，仅给出一些不同参数下的效果图，如图3-45所示。

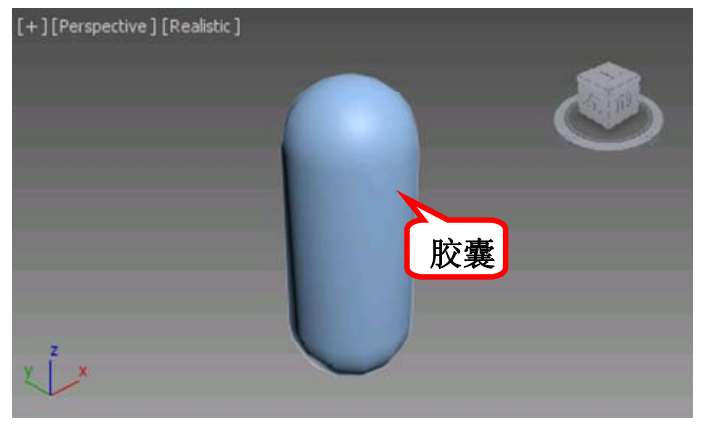

图3-44 Perspective（透）视图中的胶囊

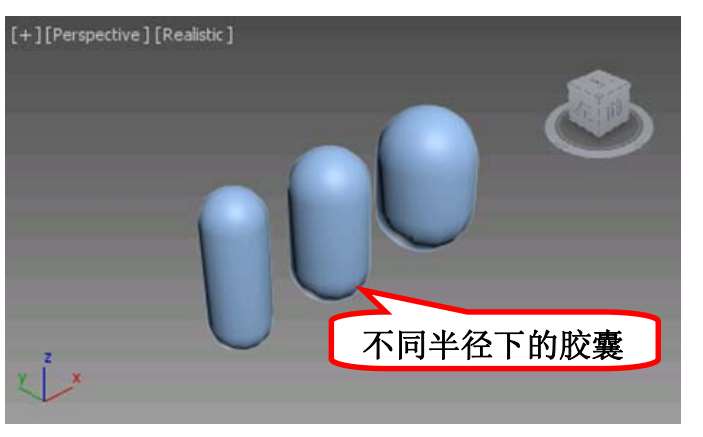

图3-45 胶囊在不同半径、同一高度下的形状
L形延伸体主要用来制作墙体。下面介绍创建方法。
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在下拉列表中选择ExtendedPrimitives（扩展几何体）。
（3）单击L-Ext（L形延伸体）按钮，在Top（顶）视图中按住鼠标左键并拖动，拉出一个L形底面，松开鼠标，向上或向下移动鼠标，到了合适的高度，单击鼠标左键。移动鼠标，可以看见L形延伸体的厚度发生变化。再次单击鼠标，完成L形延伸体的创建。结果如图3-46所示。

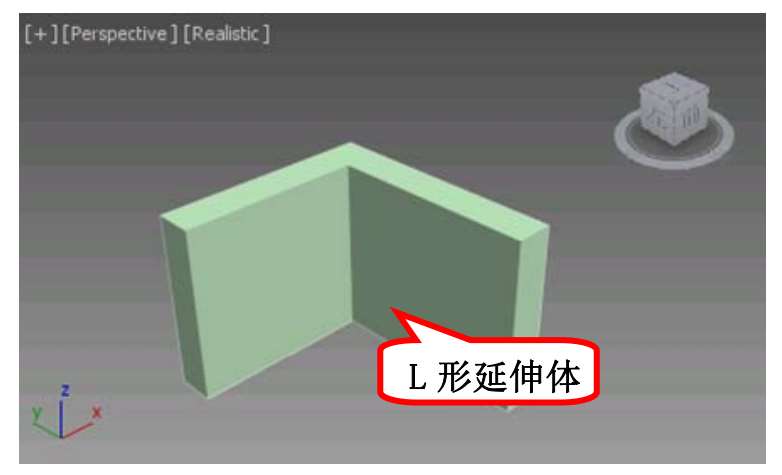

图3-46 Perspective（透）视图中的L形延伸体
L形延伸体的参数都比较简单，这里不做介绍。

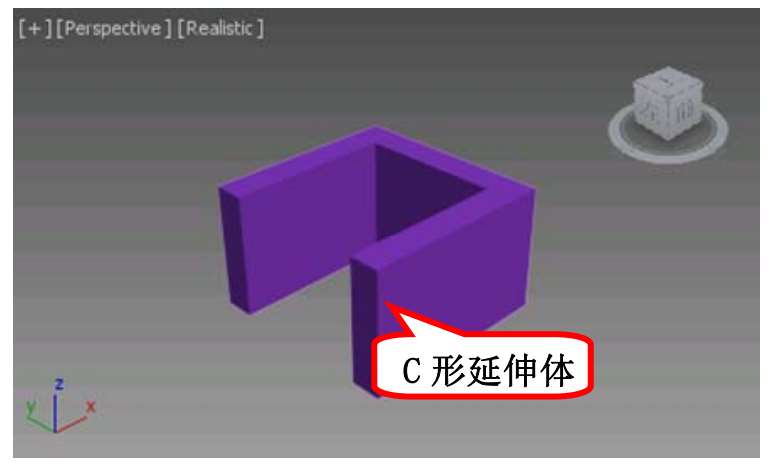

C形延伸体多用于创建C形墙体，创建方法与参数与L形延伸体基本相同，此处不做介绍，仅给出效果图，如图3-47所示。
图3-47 Perspective（透）视图中的C形延伸体
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在下拉列表中选择ExtendedPrimitives（扩展几何体）。
（3）单击Torns Knot（圆环节）按钮，在Top（顶）视图中按住鼠标左键并拖动，至合适大小后松开确定圆环节的半径，然后向上移动鼠标指针至合适位置后单击，确定缠绕圆柱体的截面半径，从而完成圆环节的创建。效果如图3-48所示。
圆环节的参数较多，我们这里重点介绍它的两种模型。一种是Knot（结），另一种是Circle（圆）。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个圆环节。
（2）选中圆环节，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下的Base Curve（基础曲线）栏中选中Circle（圆）复选框。结果圆环节变成了一个圆，如图3-49所示。

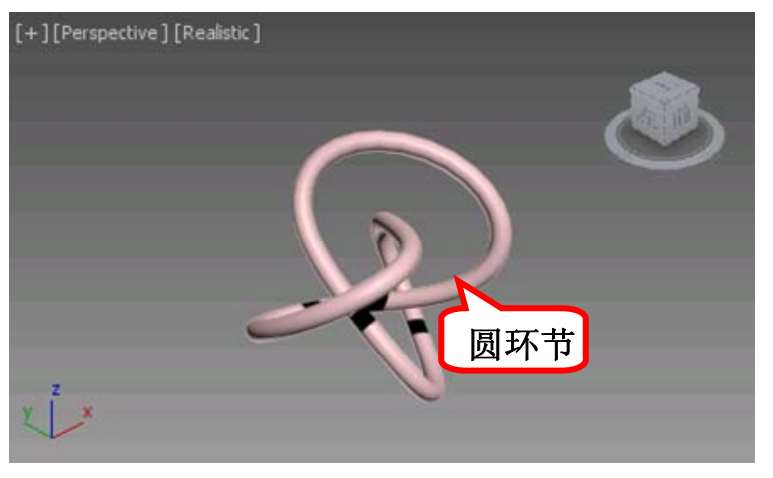

图3-48 Perspective（透）视图中的圆环节

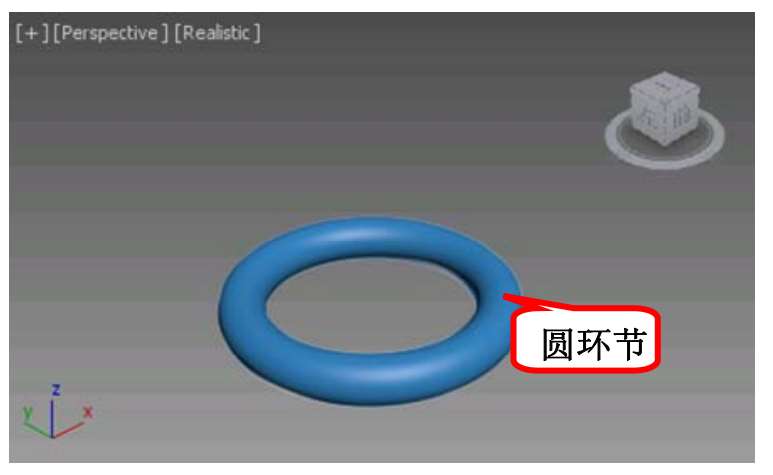

图3-49 选中Circle后的圆环节
（3）取消刚才的操作，选择移动工具，按住Shift键的同时沿 X 轴移动圆环节，此时弹出复制对话框，在数量栏中输入2后，单击OK（确定）按钮，这样就复制出两个圆环节。
（4）选中第二个圆环节，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下的Base Curve栏下选中Knot（结）复选框，并将P、Q值分别设为1、6。
（5）选中第三个圆环节，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下的Base Curve（基础曲线）栏下选中Circle（圆）复选框。并在Wrap Count（扭曲数）栏中输入15，在Wrap Height（扭曲高度）栏中输入2。
（6）调整视图，在四视图中观察各参数对圆环节的作用效果。如图3-50所示。

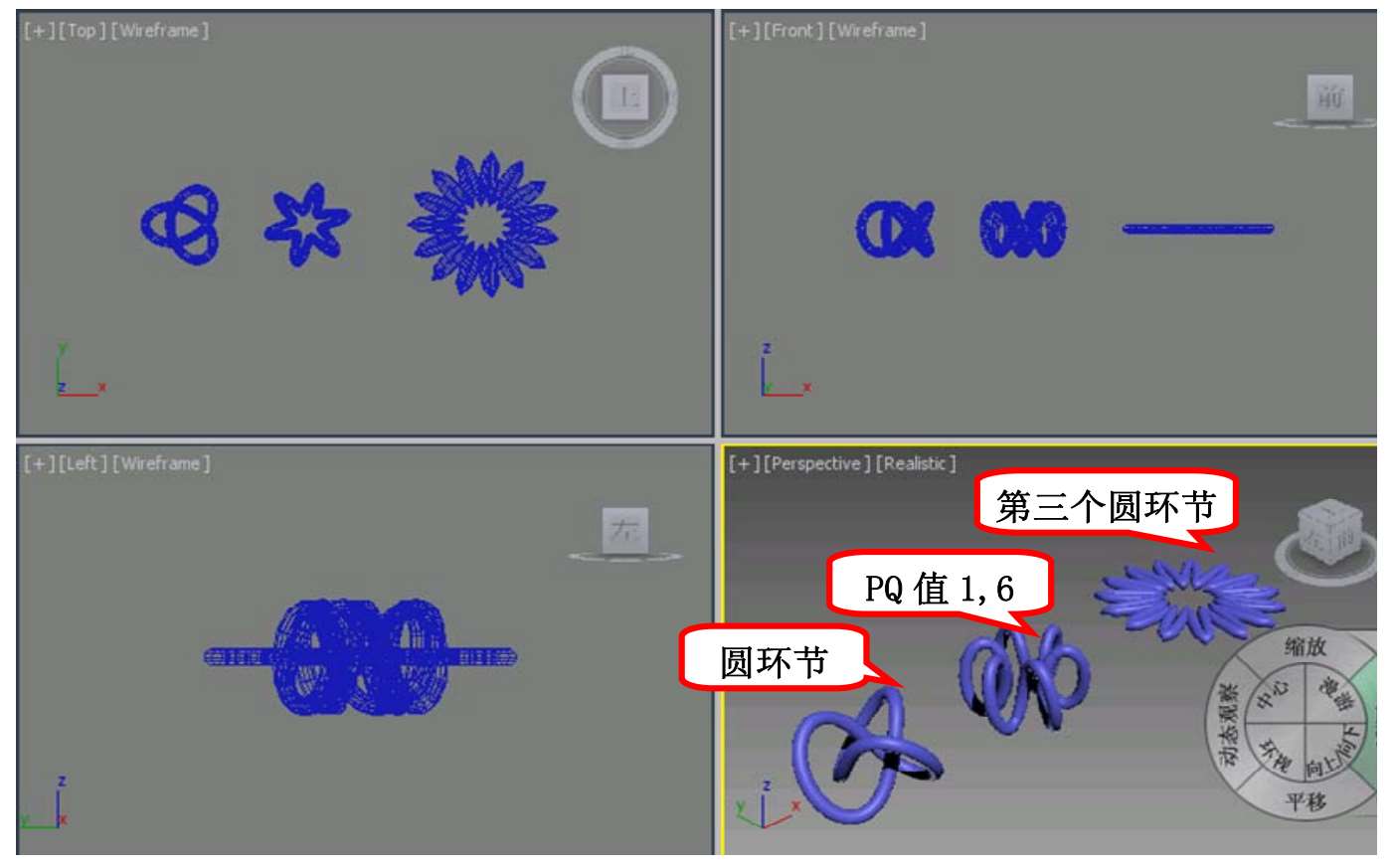

图3-50 不同参数下的圆环节
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在下拉列表中选择ExtendedPrimitives（扩展几何体）。
（3）单击Ringwave（环形波）按钮，在Top（顶）视图中按住鼠标左键并拖动，拉出环形波的外轮廓，松开鼠标，向圆心处移动鼠标，至合适位置处单击鼠标左键，完成环形波截面轮廓的创建。结果如图3-51所示。
（4）在右边的Parameters（参数）卷展栏下找到Ringwave Size（环形波大小）区域，在Height（高度）框内输入200，完成环形波的创建。结果如图3-52所示。

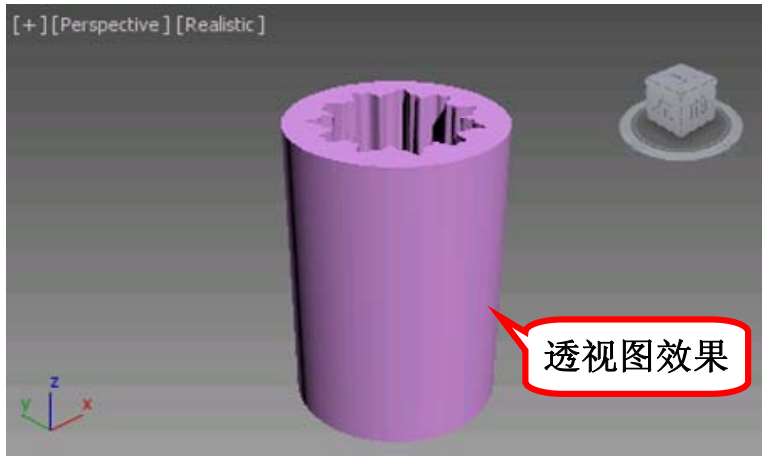

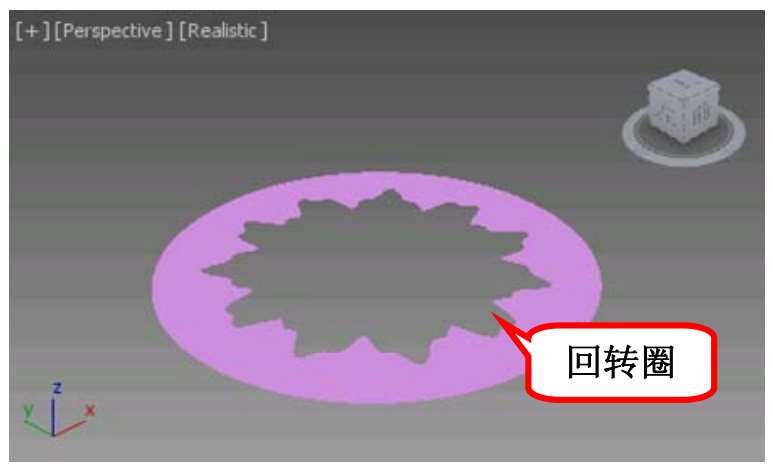

图3-51 Perspective（透）视图中的环形波截面
图3-52 Perspective（透）视图中圆柱体不同参数时的形状
环形波的参数比较多，我们重点介绍两个控制轮廓的参数区：Outer Edge Breakup（外边波折）参数区和Inner Edge Breakup（内边波折）参数区。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个环形波。
（2）选中环形波，选择移动工具，按住Shift键的同时沿X轴移动环形波，此时弹出复制对话框，在数量栏中输入2后，单击OK（确定）按钮，这样就复制出两个环形波。
（3）选中第二个环形波，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下选中Outer Edge Breakup（外边波折）参数区的On（开启）复选框，取消Inner Edge Breakup（内边波折）参数区的On（开启）复选框。并在其下的Major Cycles（主周期数）框内输入10，在WidthFlux（宽度波动）框内输入80。
（4）选中第三个环形波，单击Modify（修改）命令面板，在Parameters（参数）卷展栏下取消Outer Edge Breakup（外边波折）参数区的On（开启）复选框，选中Inner Edge Breakup（内边波折）参数区的On（开启）复选框。并在其下的Major Cycles（主周期数）框内输入10，在WidthFlux（宽度波动）框内输入80。

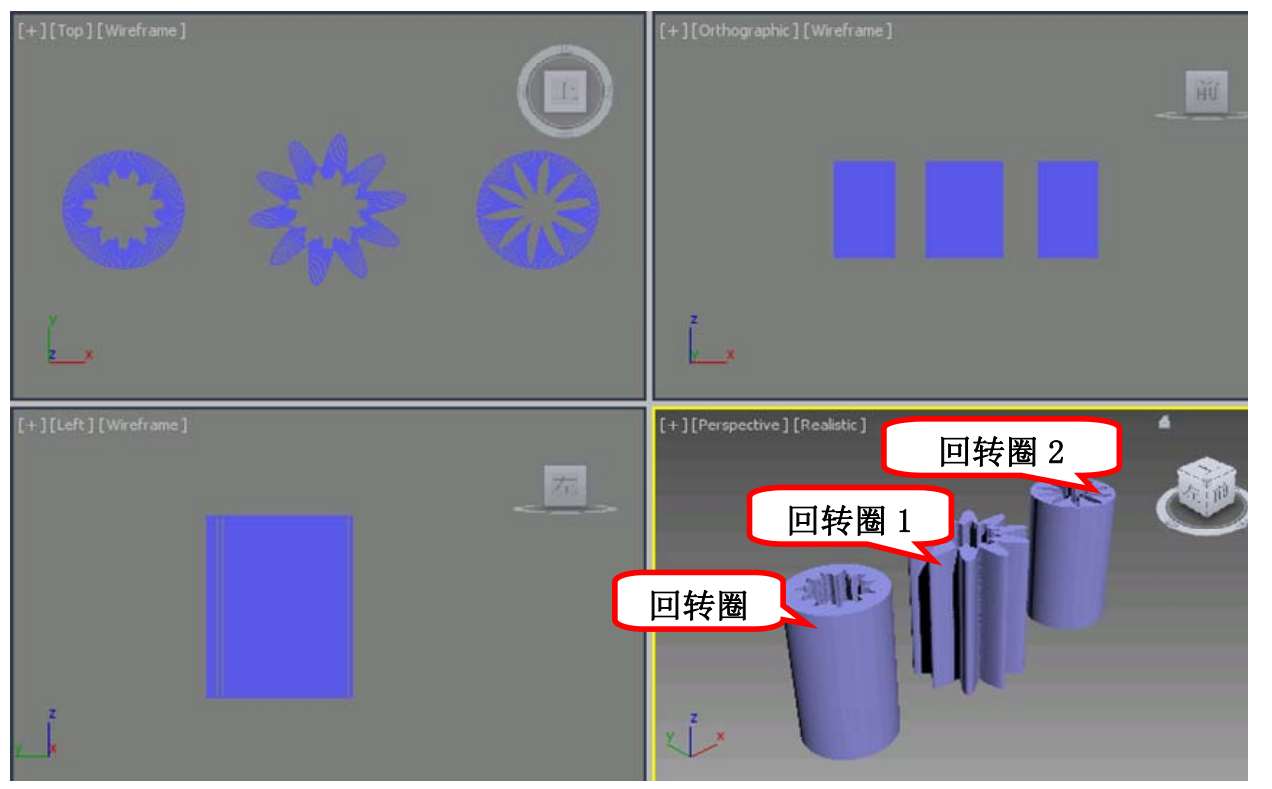

在四视图中查看环形波在不同参数时的形状变化，如图3-53所示。
图3-53 环形波在不同参数时的形状图
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在下拉列表中选择ExtendedPrimitives（扩展几何体）。
（3）单击Hose（软管）按钮，在Top（顶）视图中按住鼠标左键并拖动，拉出软管的底面，单击鼠标后移动，在适当高度单击左键，即可完成软管的创建。Perspective（透）视图效果如图3-54所示。
软管的参数比较多，这里着重介绍两个参数区，即一般参数区和形状控制区。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个软管。
（2）选中软管，选择移动工具，按住Shift键的同时沿X轴移动软管，此时弹出复制对话框，在数量栏中输入2后，单击OK（确定）按钮，这样就复制出两个软管。
（3）选中第二个软管，单击Modify（修改）命令面板，在Hose Parameters（软管参数）卷展栏下的Common Hose Parameters（公用软管参数）区里选中Flex Section Parameters（公用软管参数）复选框，并将Starts（开始位置）和Ends（结束位置）分别设为50、90。
（4）选中第三个软管，单击Modify（修改）命令面板，在Hose Parameters（软管参数）卷展栏下的Common Hose Parameters（公用软管参数）区里选中Flex Section复选框，并将Starts（开始位置）和Ends（结束位置）分别设为10、50。此时，Perspective（透）视图效果如图3-55所示。

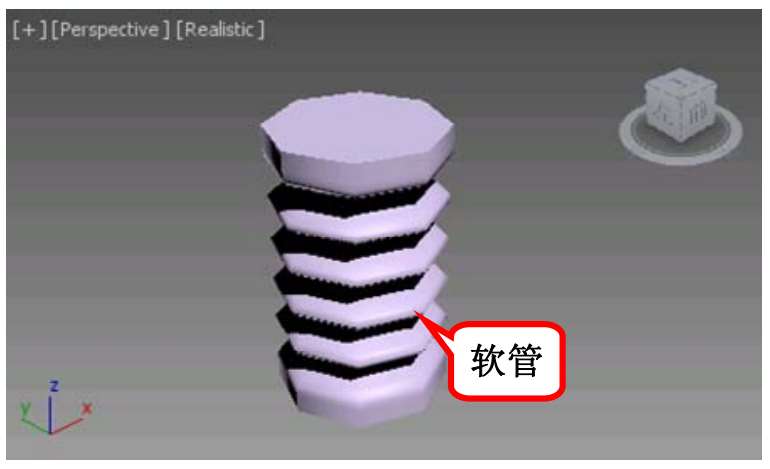

图3-54 Perspective（透）视图中的软管

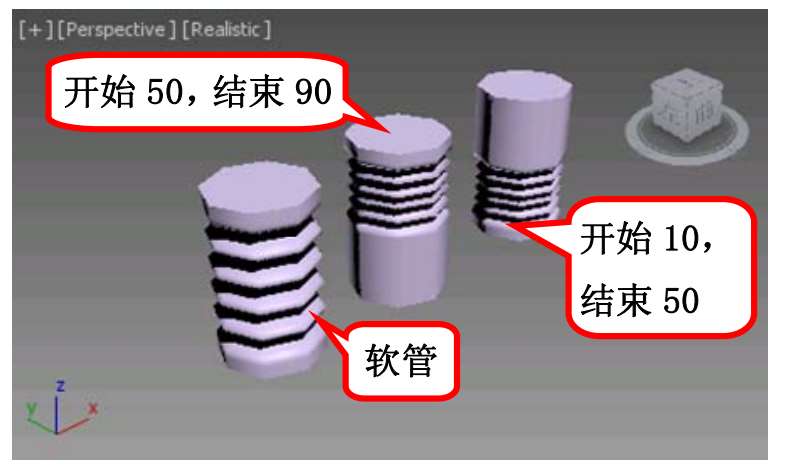

图3-55 Perspective（透）视图中不同参数对软管的作用
（5）取消第（2）（3）步操作，回到复制出的两个软管状态。选中第二个软管，单击Modify（修改）命令面板，在Hose Parameters（软管参数）卷展栏下的Hose Shape（软管形状）区内选中Rectangular Hose（长方形软管）复选框，并分别设置Fillet（圆角）和Fillet Segs（圆角段数）参数为10、5。
（6）选中第二个软管，单击Modify（修改）命令面板，在Hose Parameters（软管参数）卷展栏下的Hose Shape（软管形状）区内选中D-section（D截面软管）复选框，并分别设置Fillet（圆角）和Fillet Segs（圆角段数）参数为10、5。
（7）在四视图中观察各参数对软管的作用效果，如图3-56所示。

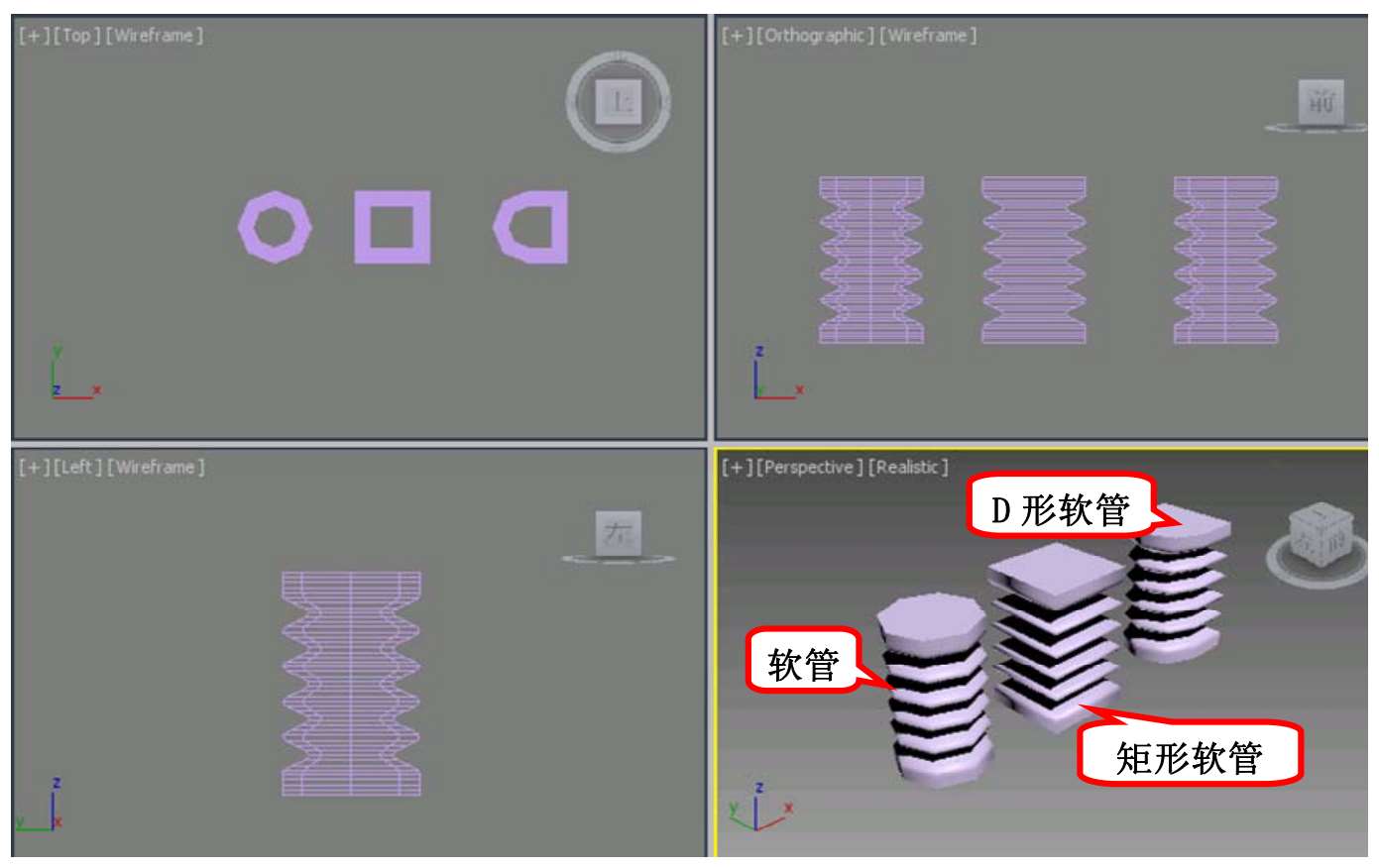

图3-56 不同形状的软管
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在下拉列表中选择ExtendedPrimitives（扩展几何体）。

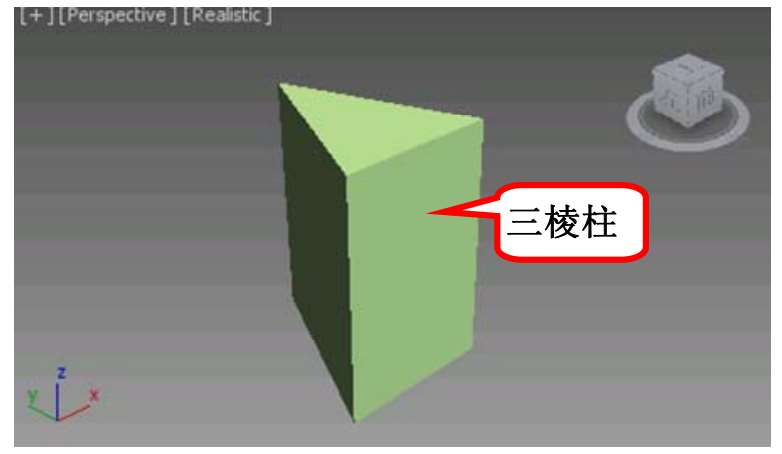

（3）单击Prism（三棱柱）按钮，在Top（顶）视图中按住鼠标左键并拖动，拉出三角形的一条边，松开鼠标并移动，至合适位置单击左键，确定三角形截面。然后向上或向下移动鼠标指针至合适位置，再次单击左键，确定三棱柱的高度。即可完成三棱柱的创建。Perspective（透）视图中效果如图3-57所示。
（4）如果要创建等腰三棱柱，需要在创建前选中右侧面板上Creat Method（生成方式）参数区下的Isosceles（等腰）选项。
（5）如果要创建等边三棱柱，需要在创建前选中右侧面板上Creat Method（生成方式）参数区下的Isosceles（等腰）选项，并且创建时按住Ctrl键。等腰三棱柱和等边三棱柱在Perspective（透）视图中的效果如图3-58所示。
图3-57 Perspective（透）视图中的三棱柱

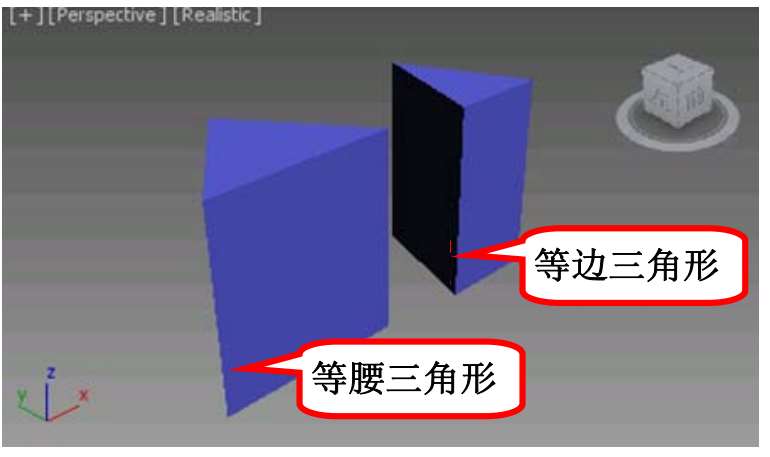

图3-58 等腰三棱柱和等边三棱柱
三棱柱的参数很简单，这里不再介绍。但有一点需要注意，即三棱柱的截面边长调节时会受到其他两条边长度的约束，而不能任意调节。
