学完了二维建模之后，现在介绍三维模型的创建。三维建模有多种方法，最简单的方法就是利用3ds Max系统配置的标准几何体造型，然后在这些标准造型的基础上运用各种修改器，达到造型的目的。
预习重点
◎ 了解标准几何体有几种。
◎ 简单练习标准几何体的创建方法。
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在Object Type（对象类型）卷展栏里选择Box（长方体）。
（3）在Top（顶）视图中按住鼠标左键拖动，拉出长方体的底面，松开鼠标，向上或向下移动鼠标，可以在Perspective（透）视图中实时观察长方体的变化。再次单击鼠标，完成长方体的创建。结果如图3-1所示。

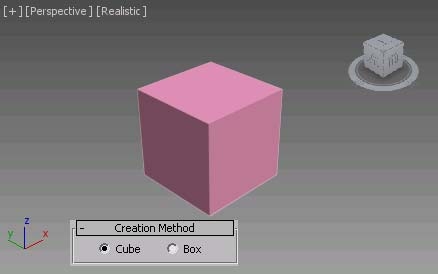

（4）如果要创建正方体，最简单的办法就是选择右侧Creation Method （创建方式）中的Cube（立方体），然后在视图中拖动鼠标，即可创建出立方体来，如图3-2所示。
段数对长方体来说是很重要的概念。段数的多少直接影响着长方体能否被某些修改器所编辑。默认情况下，长、宽、高的段数均为1。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个长方体。
（2）选中长方体，选择移动工具，按住Shift键的同时沿 X 轴移动长方体，此时弹出复制对话框，在数量栏中输入2后，单击OK（确定）按钮，这样就复制出两个长方体。
图3-1 Perspective（透）视图中的长方体
图3-2 Perspective（透）视图中的立方体
（3）选中第二个长方体，打开Modify（修改）命令面板，在Parameters（参数）卷展栏下长、宽、高的段数栏中分别输入2、2、2。
（4）选中第三个长方体，打开Modify（修改）命令面板，在Parameters（参数）卷展栏下长、宽、高的段数栏中分别输入3、3、3。
此时，可以在Top（顶）视图、左视图以及Front（前）视图中看出各立方体的段数变化，如图3-3所示。
图3-3 不同段数的立方体
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在Object Type（对象类型）卷展栏里选择Sphere（球体）。
（3）在Top（顶）视图中按住鼠标左键并向外拖动，然后松开鼠标，在Perspective（透）视图中可以观察到创建的球体。结果如图3-4所示。
图3-4 Perspective（透）视图中的球体
对球体而言，经常会用到如下的参数： Smooth（光滑）、Hemisphere（半球）、Slice on（切开）。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个球体。
（2）选中球体，选择移动工具，按住Shift键的同时沿 X 轴移动长方体，此时弹出复制对话框，在数量栏中输入3后，单击OK（确定）按钮，这样就复制出3个球体。
（3）选中第二个球体，打开Modify（修改）命令面板，在Parameters（参数）卷展栏下取消Smooth（平滑）复选框。
（4）选中第三个球体，打开Modify（修改）命令面板，在Parameters（参数）卷展栏下的Hemisphere（半球）数值框内输入0.5。
（5）选中第四个球体，打开Modify（修改）命令面板，在Parameters（参数）卷展栏下单击选中Slice on（启用切片），在其下面的Slice to（切片结束位置）框内输入200。

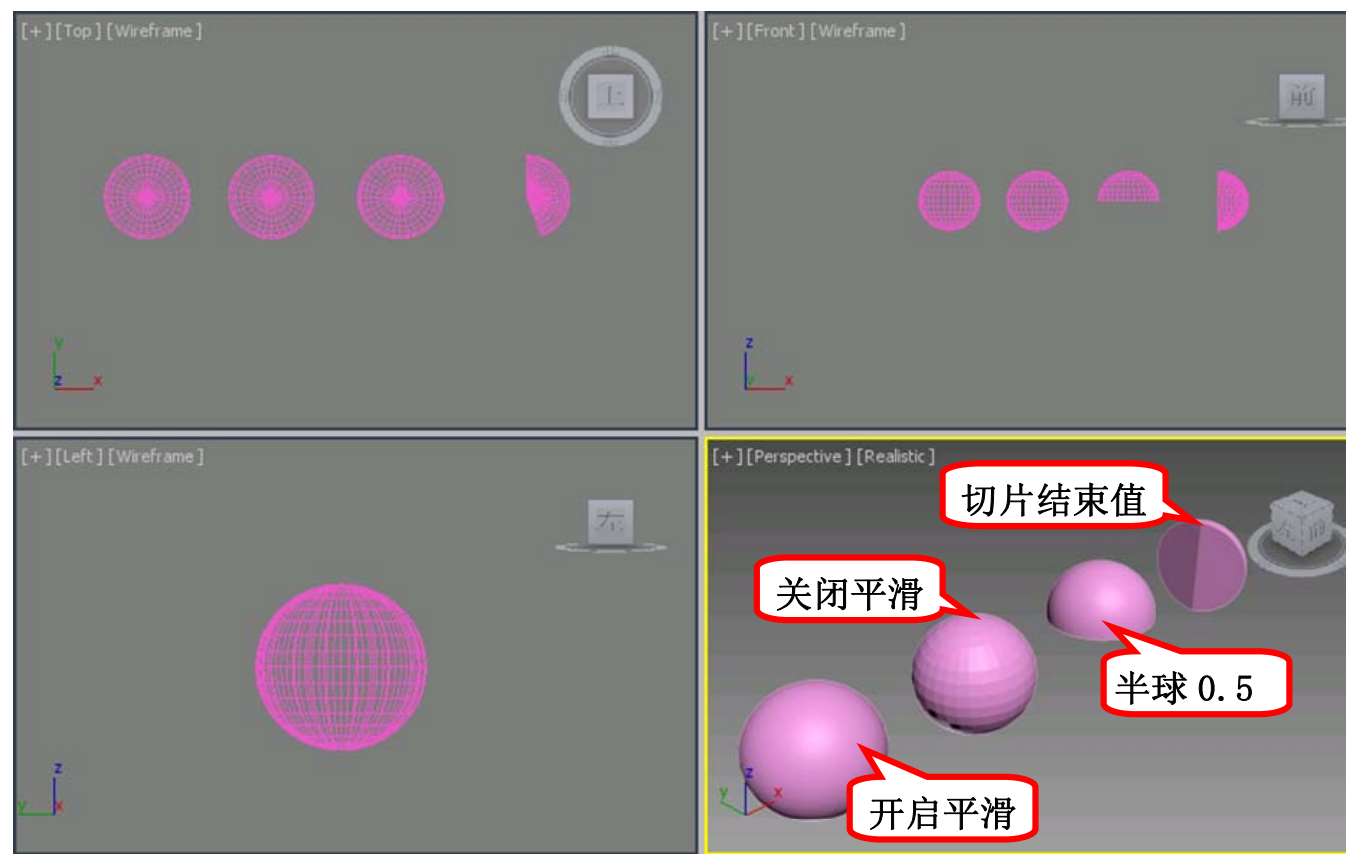

此时，可以观察参数作用于球体的变化，如图3-5所示。
图3-5 不同参数时球体的形状
几何球体与经纬球体两者的差别在于面片结构的不同。在两者点面数一致的情况下，几何球体比经纬球体更光滑。
几何球体与经纬球体的创建方法几乎相同，这里不再介绍，仅给出几何球体与经纬球体的对比图，如图3-6所示。
这里我们重点对比不同基本点面类型下的几何球体的异同。需要说明的是，几何球体只能设置半球模式，而不能像经纬球那样可以产生任意百分比的球体。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个几何球体。
（2）选中几何球体，选择移动工具，按住Shift键的同时沿 X 轴移动几何球体，此时弹出复制对话框，在数量栏中输入2后，单击OK（确定）按钮，这样就复制出两个几何球体。
（3）选中第一个几何球体，在Modify（修改）命令面板打开Parameters（参数）卷展栏，在Geodesic Base Type（基本点面类型）下选中Tetra（四面体）。
（4）选中第二个几何球体，在Modify（修改）命令面板打开Parameters（参数）卷展栏，在Geodesic Base Type（基本点面类型）下选中Octa（八面体）。
（5）选中第三个几何球体，在Modify（修改）命令面板打开Parameters（参数）卷展栏，在Geodesic Base Type（基本点面类型）下选中Icosa（二十四面体）。

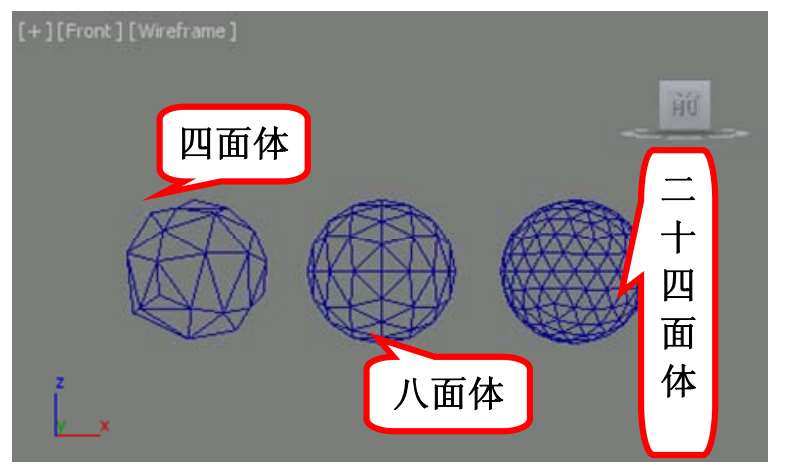

此时，可以看出各球体的形状变化，如图3-7所示。
图3-6 几何球体与经纬球体的对比
图3-7 不同基本点面类型下的几何球体
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在Object Type（对象类型）卷展栏里选择Cylinder（圆柱体）。
（3）在Top（顶）视图中按住鼠标左键拖动，拉出圆柱体的底面，松开鼠标，向上或向下移动鼠标，可以在Perspective（透）视图中实时观察到圆柱体的变化过程。再次单击鼠标，完成圆柱体的创建。结果如图3-8所示。
对圆柱体来说，除一般的参数之外，经常会用到如下的参数：Smooth（光滑）、Side（边数）、Slice on（切开）。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个圆柱体。
（2）选中圆柱体，选择移动工具，按住Shift键的同时沿 X 轴移动圆柱体，此时弹出复制对话框，在数量栏中输入3后，单击OK（确定）按钮，这样就复制出3个圆柱体。
（3）选中第二个圆柱体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下将Side（边数）设为8。
（4）选中第三个圆柱体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下取消选中Smooth（光滑）复选框。
（5）选中第四个圆柱体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下选中Slice on（切片起始位置），在其下面的Slice to（切片结束位置）框内输入-150。

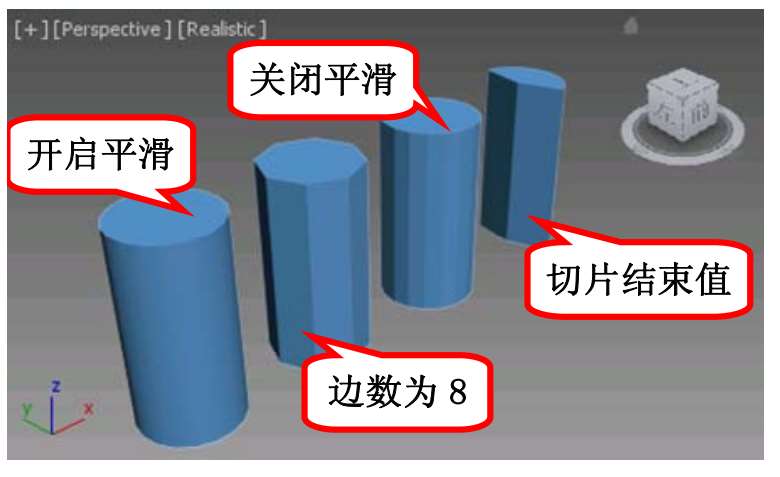

此时，可以在Perspective（透）视图中看到圆柱采用不同参数时的形状变化，如图3-9所示。
图3-8 Perspective（透）视图中的圆柱体
图3-9 Perspective（透）视图中圆柱体不同参数时的形状
圆锥体可以看做圆柱的延伸，它的用途比较广泛，可以用来绘制圆锥、圆台、棱锥、棱台等物体。
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在Object Type（对象类型）卷展栏下选择Cone（锥体）。
（3）在Top（顶）视图中按住鼠标左键并拖动，拉出圆锥体的底面，松开鼠标，向上移动鼠标，在Perspective（透）视图中出现了一个圆柱体。单击后移动鼠标，发现顶面开始缩小。缩放至一点时，再次单击鼠标左键，完成锥体的创建。结果如图3-10所示。
对圆锥体来说，除一般的参数之外，经常会用到如下参数：Smooth（光滑）、Side（边数）、Slice on（切开）。尤其要注意的是，可以利用Radius2（半径2）参数完成圆台、棱台的创建；利用Side（边数）完成棱柱的创建。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个圆锥体。
（2）选中圆锥体，选择移动工具，按住Shift键的同时沿 X 轴移动圆锥体，此时弹出复制对话框，在数量栏中输入3后，单击OK（确定）按钮，这样就复制出3个圆锥体。
（3）选中第二个圆锥体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下将Side（边数）设为8。
（4）选中第三个圆锥体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下取消选中Smooth（光滑）复选框。
（5）选中第四个圆锥体，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下选中Slice on（切片起始位置），在其下面的Slice to（切片结束位置）框内输入-150。

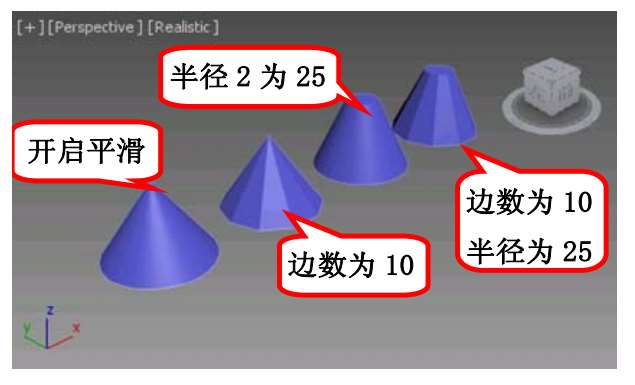

此时，可以在Perspective（透）视图中看到圆锥体采用不同参数时的形状变化，如图3-11所示。
图3-10 Perspective（透）视图中的圆锥体
图3-11 Perspective（透）视图中圆锥体不同参数时的形状
在3ds Max中，创建管状物非常容易。管状物往往作为建筑效果图的基础，在椅子的制作中用得非常多。
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在Object Type（对象类型）卷展栏下选择Tube（圆管）。
（3）在Top（顶）视图中按住鼠标左键并拖动，拉出圆管的底面外轮廓，松开鼠标，向内移动鼠标，确定好圆管的内圆大小后，单击鼠标。然后向上拖动鼠标，在Perspective（透）视图中观察圆管的高度。到合适位置时，单击鼠标，完成圆管的创建。结果如图3-12所示。
对圆管体来说，经常会用到如下参数： Smooth（光滑）、Side（边数）、Slice on（切开）。因为它和圆柱的参数非常相似，这里不多介绍，只给出不同参数下的形状对比图，如图3-13所示。
图3-12 Perspective（透）视图中的圆管
图3-13 圆管不同参数时的形状
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在Object Type（对象类型）卷展栏下选择Torus（圆环）。
（3）在Top（顶）视图中按住鼠标左键并拖动，拉出圆环的外轮廓，松开鼠标，向内移动鼠标，可以在Perspective（透）视图中看到圆环的内轮廓随着鼠标的移动而变动。到合适位置，再次单击鼠标，完成圆环的创建。结果如图3-14所示。
对圆环来讲，它的参数比较多，下面主要介绍几个比较常用的参数： Smooth（光滑）、Rotation（旋转）、Twist（扭曲）。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个圆环，为了对比效果明显一点，将圆环的Sides设为8。
（2）选中圆环，选择移动工具，按住Shift键的同时沿 X 轴移动圆锥体，此时弹出复制对话框，在数量栏中输入3后，单击OK（确定）按钮，这样就复制出3个环。
（3）选中第二个圆环，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下将Smooth（光滑）方式设为Sides（边）。
（4）选中第三个圆环，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下将Smooth（光滑）方式设为None（无）。
（5）选中第四个圆环，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下将Smooth（光滑）方式设为Segments（段）。
此时，可以在Perspective（透）视图中看到圆环采用不同光滑方式时的形状变化，如图3-15所示。
图3-14 Perspective（透）视图中的圆环
图3-15 圆环不同光滑方式时的形状
（7）重复第（1）（2）步操作，不同的是只需复制两个圆环即可。
（8）选中第二个圆环，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下的Rotation（旋转）框内输入180。
（9）选中第三个圆环，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下的Twist（扭曲）框内输入720。
此时，可以在Perspective（透）视图对比各参数的效果，如图3-16所示。
图3-16 圆环在不同参数下的三视图
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在Object Type（对象类型）卷展栏里选择Pyramid（四棱锥）。

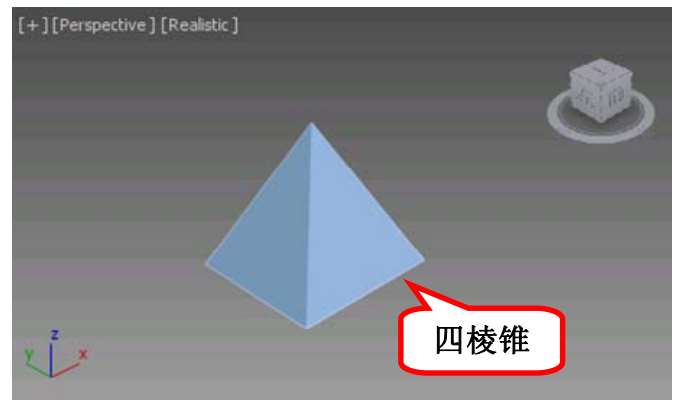

（3）在Top（顶）视图中按住鼠标左键并拖动，拉出四棱锥的底面，松开鼠标，向上或向下移动鼠标，可以在Perspective（透）视图中实时观察到四棱锥的变化。再次单击鼠标，完成四棱锥的创建。结果如图3-17所示。
图3-17 Perspective（透）视图中的四棱锥
图3-18 Perspective（透）视图中的平面
四棱锥的参数都比较简单，这里不做介绍。
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在Object Type（对象类型）卷展栏里选择Plane（平面）。

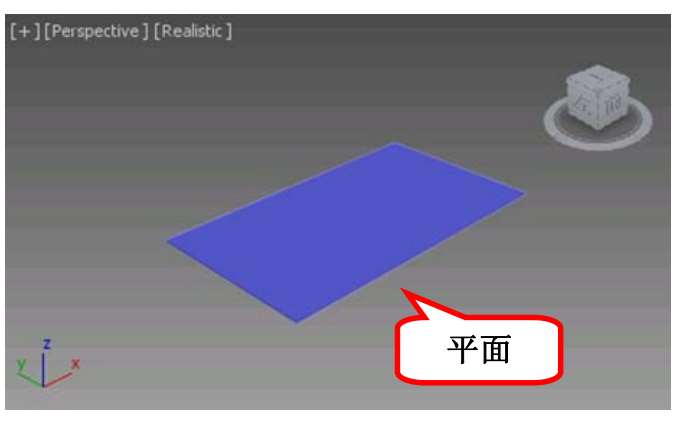

（3）在Top（顶）视图中按住鼠标左键并拖动，即可完成平面的创建。
平面的参数都比较简单，这里不做介绍。
（1）单击
主菜单中的Reset（重置）命令，重新设置系统。
（2）进入Create（创建）命令面板，单击Geometry（几何体）按钮，在Object Type（对象类型）卷展栏里选择Teapot（茶壶）。

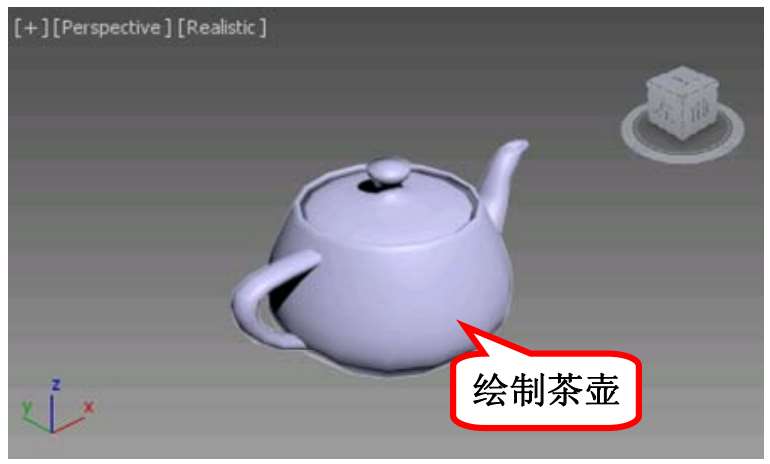

（3）在Top（顶）视图中按住鼠标左键并拖动，即可完成茶壶的创建。Perspective（透）视图效果如图3-19所示。
我们不仅可以创建整个茶壶，还可以仅创建其部件。它的部件包括： Body（壶身）、Handle（壶把）、Spout（壶嘴）、Lid（壶盖）。下面举例介绍。
（1）重置系统。按照上述方法，在Top（顶）视图创建一个茶壶。
（2）选中茶壶，选择移动工具，按住Shift键的同时沿 X 轴移动茶壶，此时弹出复制对话框，在数量栏中输入5后，单击OK（确定）按钮，这样就复制出5个茶壶。
（3）选中第二个茶壶，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下的Teapotparts（茶壶部件）选项区里仅选中Body（壶身）。
（4）选中第三个茶壶，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下的Teapotparts（茶壶部件）区里仅选中Handle（壶把）。
（5）选中第四个茶壶，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下的Teapotparts（茶壶部件）选项区里仅选中Spout（壶嘴）。
（6）选中第五个茶壶，进入Modify（修改）命令面板，在Parameters（参数）卷展栏下的Teapotparts（茶壶部件）选项区里仅选中Lid（壶盖）。

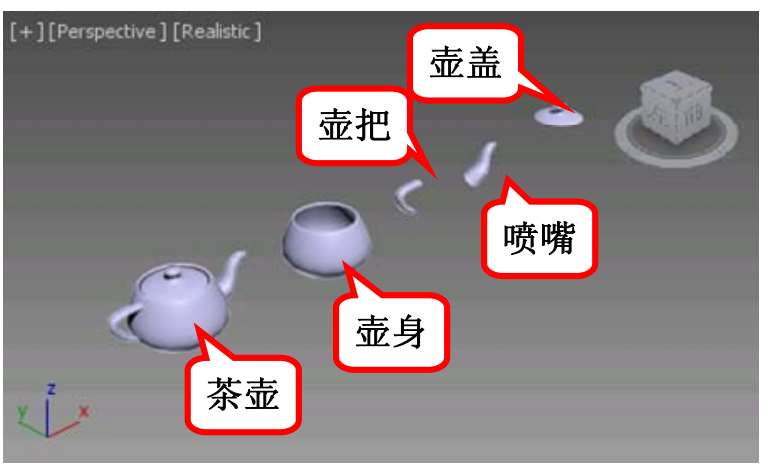

在Perspective（透）视图中观察各参数对壶的作用效果，如图3-20所示。
图3-19 Perspective（透）视图中的茶壶
图3-20 Perspective（透）视图中不同参数对茶壶的作用
在本例中，路灯主要通过对圆进行修改，并运用斜切命令制作出路灯的底座，通过创建柱体和半球体制作出灯罩、灯柱和灯帽，最后将各部分组合。结果如图3-21所示。
图3-21 路灯效果
操作步骤
1单击
主菜单中的Reset（重置）命令，重新设置系统。

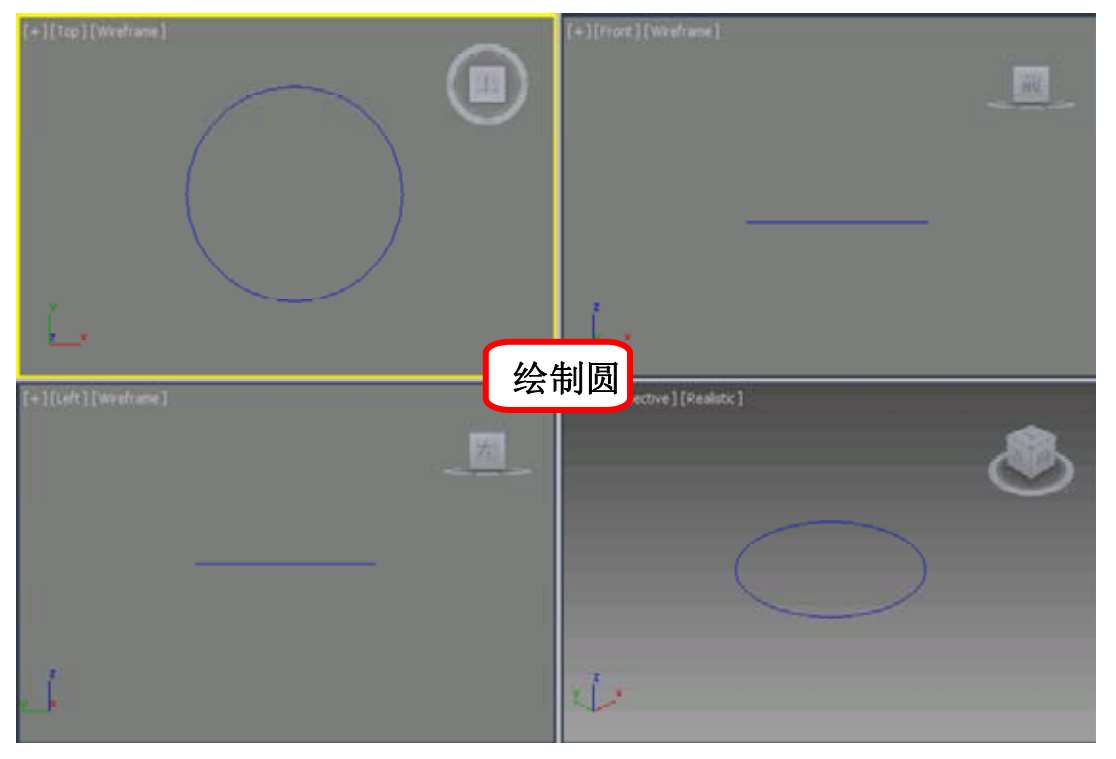

2单击Create（创建）命令面板中的Circle（圆）按钮，在Top（顶）视图中创建半径为12的圆，如图3-22所示。

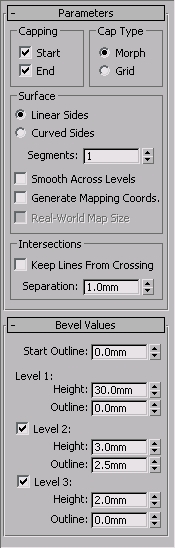

3 单击Modify（修改）命令面板中的下拉列表中选择Bevel（倒角）命令，并设置Parameters（参数）卷展栏中的参数，如图3-23所示。
图3-22 绘制圆
图3-23 参数对话框
高手支招
在修改几何模型的参数时，可以通过单击参数值右边的上下箭头来调整长方体的各项数值，不过此时数值调整比较慢。如果打开了捕捉工具区中的Spinner Snap Toggle按钮，则数值调整比较快，且步长为1（默认值）。如果想调整选项步长，可右键单击该按钮，然后在弹出的Preference S ettings对话框中的Spinners选项区中进行设置。用户根据自己的需要可设置微调按钮精度（Spinner Precision）、微调按钮的步长（Spinner Snap）、是否启用微调按钮捕捉（U se Spinner Snap复选框）、在靠近微调按钮时是否改变光标的形状（W rap Cursor N ear Spinner）。
4将圆斜切后生成的物体命名为“灯柱”，结果如图3-24所示。
图3-24 灯柱图形
5单击Create（创建）命令面板中的Cylinder（圆柱体）按钮，在Top（顶）视图中创建半径为12，高为16的圆柱体，并将其命名为“灯罩”。
6选择Modify（修改）命令面板，并将其Parameters（参数）卷展栏中的Smooth（平滑）复选框取消选中。单击工具栏中的Align（对齐）按钮

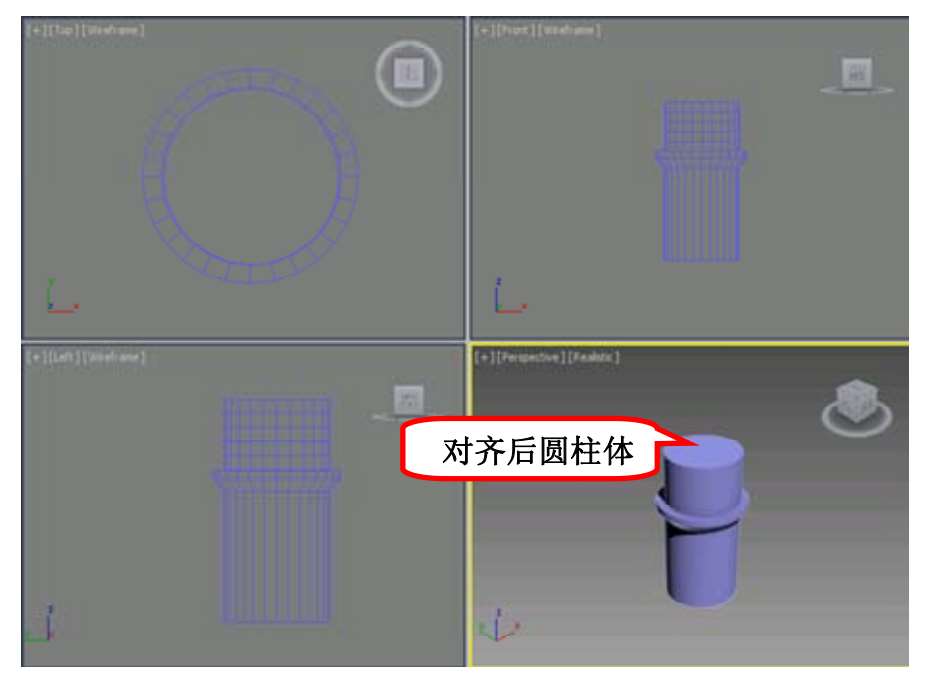

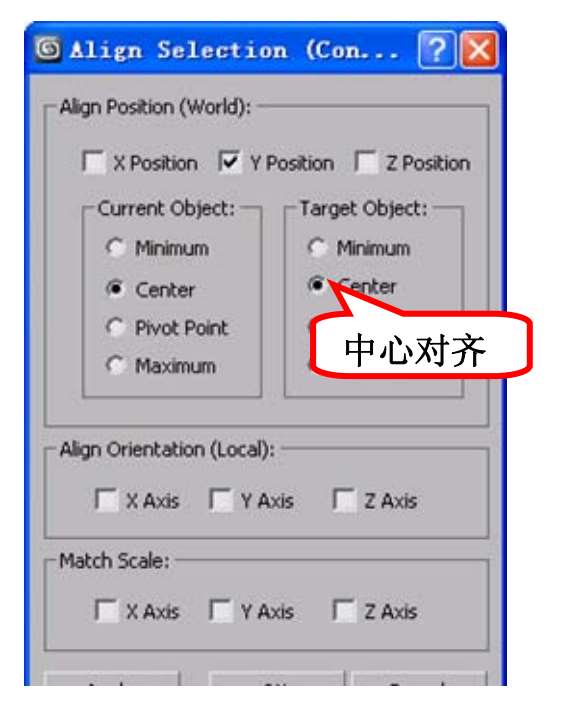

，在Front（前）视图中单击“灯柱”，在弹出的Align Selection（对齐选择）对话框中进行设置，如图3-25所示。此时灯具效果如图3-26所示。
图3-25 中心对齐
图3-26 对其灯柱
7确认主工具栏中的Select and Move（选择并移动）按钮
处于激活状态，按住键盘上的Shift键，用移动复制的方法，在
Y
轴向上移动“灯罩”。在弹出的Clone Options（克隆选项）对话框中，将其命名为“灯框”。
8确认“灯框”被选中，选择Modify（修改）命令面板，将灯框的半径改为15、高度改为1，并选中Smooth（平滑）复选框，如图3-27所示。
图3-27 移动灯罩

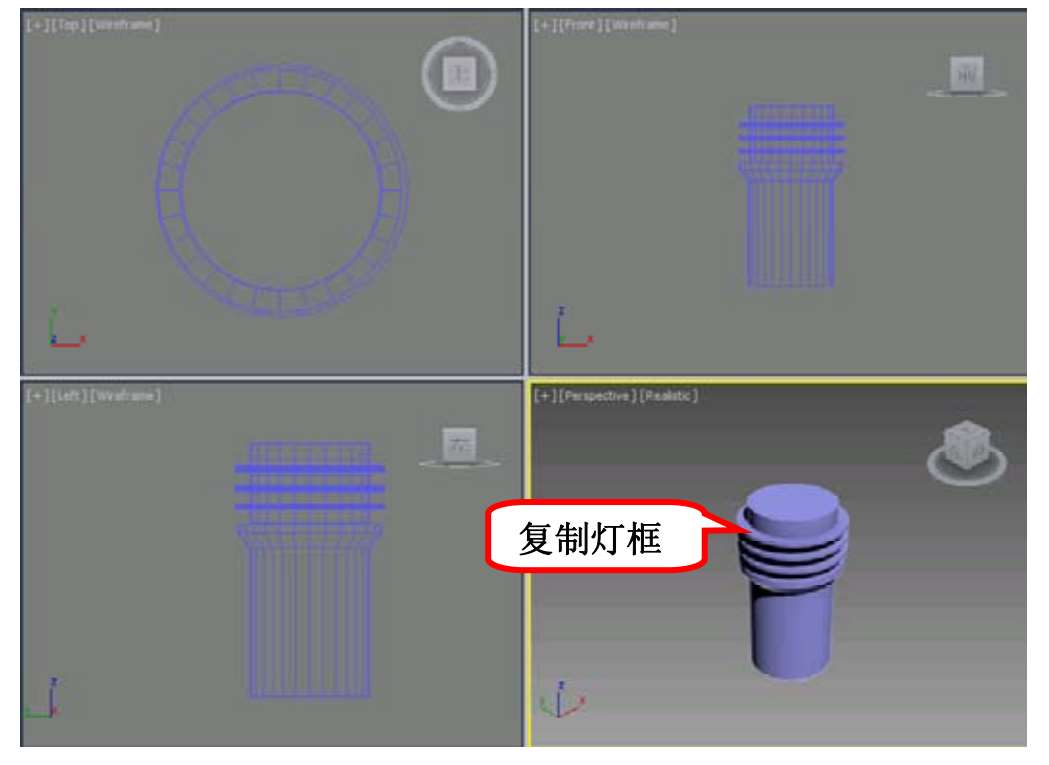

9用移动复制的方法，在Front（前）视图中的 Y 轴向上移动“灯框”，在弹出的Clone Options（克隆选项）对话框中，将Number of Copies（副本数）设为2，并调整它们至如图3-28所示的位置。
图3-28 复制灯框
10单击创建命令面板中的Sphere（球体）按钮，在Top（顶）视图中创建球体，命名为“灯帽”，其参数设置如图3-29所示。
11使用Select and Manipulate（选择并移动）
和Align（对齐）按钮

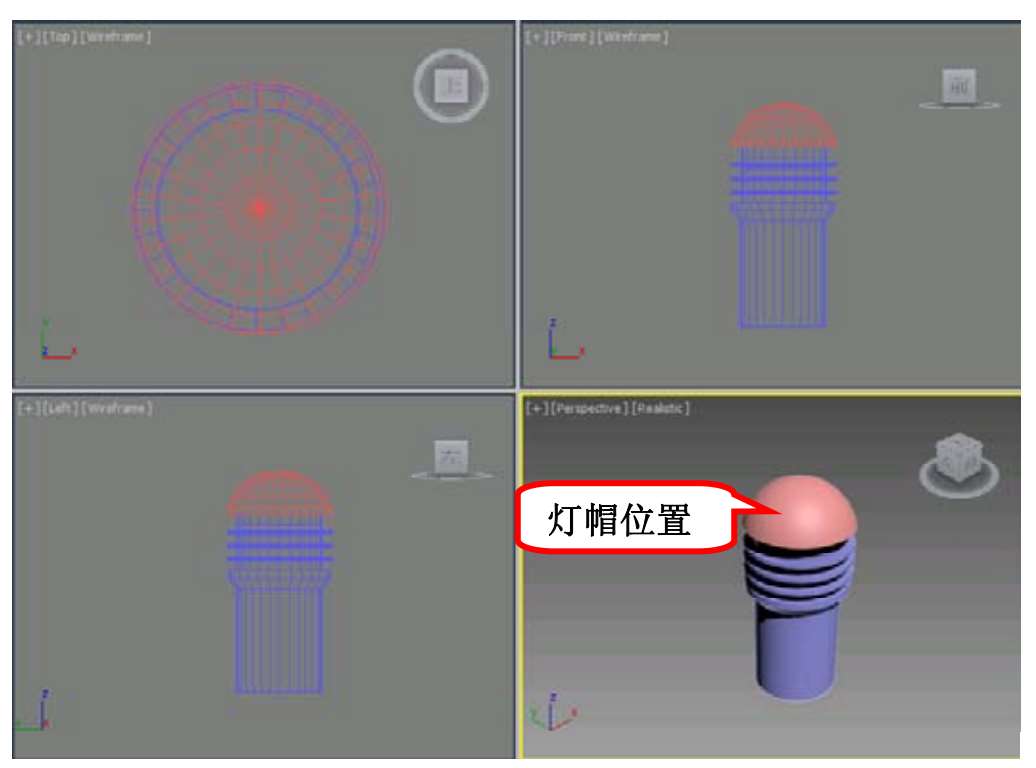

，将“灯帽”移动至如图3-30所示的位置。
图3-29 灯帽参数设置
图3-30 移动灯帽
12复制3个路灯，赋予材质和灯光，渲染后的路灯如图3-21所示。
