本例绘制的办公桌如图2-43所示。
图2-43 办公桌
高手支招
办公桌的建模主要使用标准的几何建模命令，同时运用主工具栏中移动、旋转、对齐、镜像等常用工具制作而成。绘制的大体顺序是先打开.dw g格式的图形文件，设置图形单位与图形界限，最后将设置好的文件保存成.dw t格式的样板图文件。绘制过程中要用到打开、单位、图形界线和保存等命令。
操作步骤
1单击
主菜单中的Reset（重置）命令，重新设置系统。
2在Top（顶）视图单击鼠标右键，激活视图。单击Create （创建）命令面板中的Geometry（几何体）按钮
，展开Object Type（对像类型）卷展栏，单击长方体按钮。创建长×宽×高为120×250×8的长方体，将其命名为“桌面”，如图2-44所示。

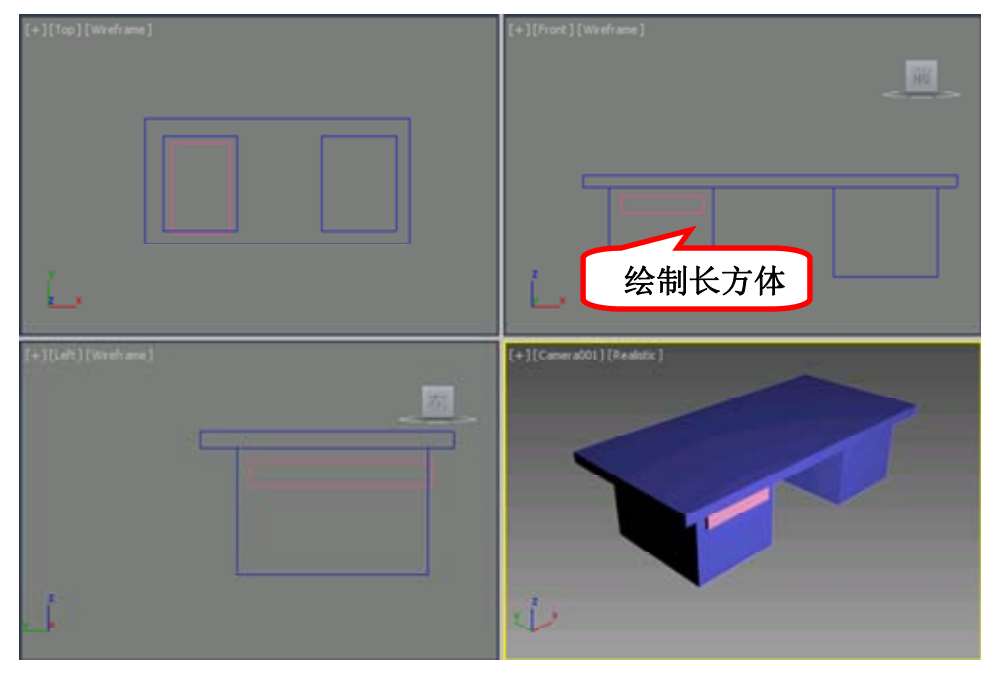

图2-44 绘制长方体
高手支招
在创建几何模型的模式下，光标呈现十字状
，在其他模式下，光标呈现箭头形状
。
3在Top（顶）视图中单击并拖动鼠标，创建一个长×宽×高为90×70×60的长方体，如图2-45所示，命名为“桌腿”。
4选中刚才创建的长方体，单击主工具栏中的Mirror（镜像）按钮
，弹出如图2-46所示的对话框，修改其中的参数。
图2-45 绘制桌腿

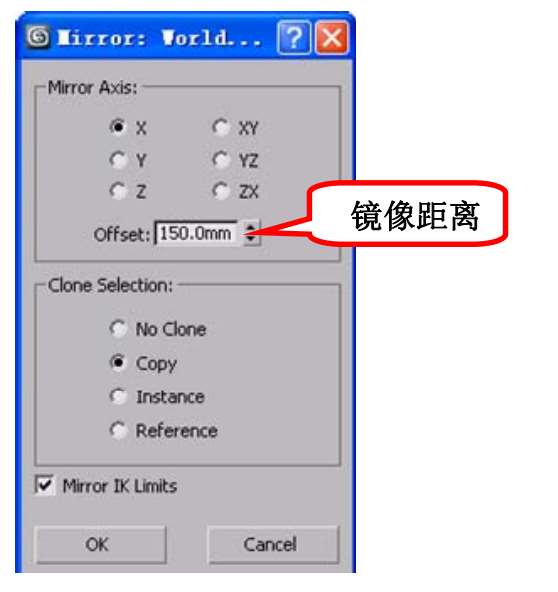

图2-46 镜像对话框
镜像的结果如图2-47所示，将镜像制作的物体命名为“桌腿1”。

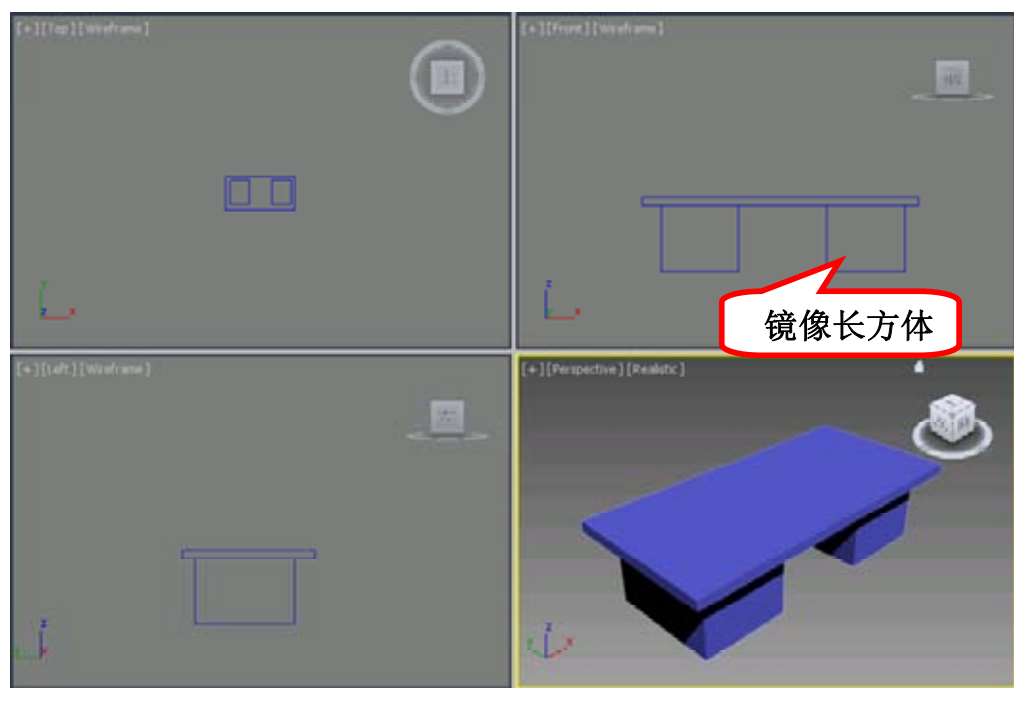

图2-47 镜像长方体
5在Front（前）视图中单击并拖动鼠标创建一个长×宽×高为86×55×12的长方体，命名为“抽屉”，使用移动工具调整它至如图2-48所示的位置。
图2-48 镜像长方体
6在Front（前）视图中选中刚才创建的长方体，单击主工具栏中的Select and Move（选择并移动）按钮
，按住Shift键，沿
Y
轴拖动，复制两个抽屉，如图2-49所示。

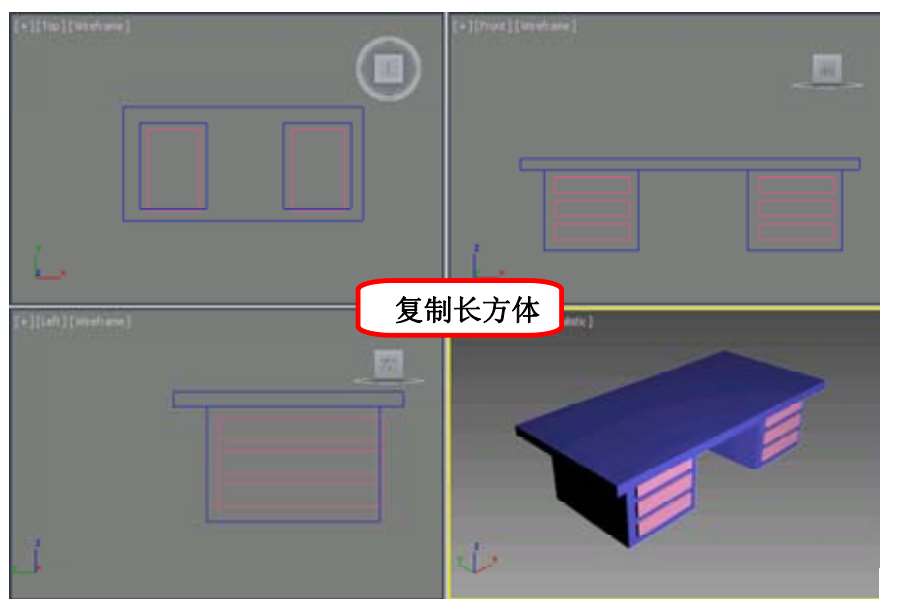

图2-49 复制长方体
高手支招
在移动物体时，可以充分利用坐标系在各个视图中的黄色显示效果，快速准确地移动物体。在本例中，在复制过程中，沿 Y 轴移动的距离保证了3个抽屉之间距离相等。
7选中刚才创建的3个抽屉，单击Select and Move（选择并移动）按钮
，按住键盘上的Shift键的同时，移动抽屉。结果如图2-50所示。
8单击Create（创建）命令面板中的
（样条线）按钮中的Star（星形）按钮，在Front（前）视图中创建一个星形，其参数设置如图2-51所示。
图2-50 复制长方体
图2-51 星形参数
9单击主工具栏中的Select and Move（选择并移动）按钮
，调整星形至如图2-52所示位置。

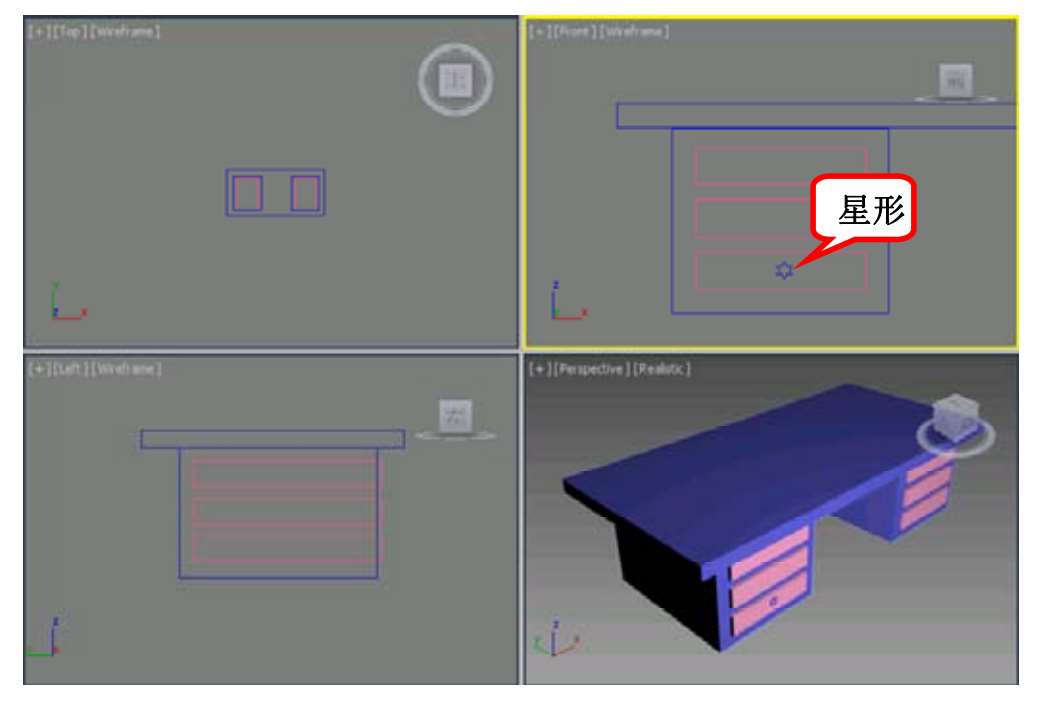

图2-52 移动星形
10选择Modify（修改）命令面板中下拉列表中的Extrude（挤出）选项，在Parameters（Perspective（透）视图）面板中按如图2-53所示进行设置。星形拉伸结果如图2-54所示。
图2-53 拉伸对话框
图2-54 拉伸后的星形
11在Front（前）视图中创建一个半径1为2.4、半径2为0.4，高度为3.5的圆环体，命名为“拉杆”，调整它至如图2-55所示的位置。
12 在Front（前）视图中创建一圆环，命名为“拉环”，其参数设置如图2-56所示。
图2-55 绘制圆环体
图2-56 拉环参数
高手支招
从以上几何模型的制作过程可以看出，合理使用模型的名称是至关重要的，因为随着模型复杂程度的增加，对各个物体的准确选择变得尤为重要，这时可以使用主工具栏中的
（物体选择）按钮来选定物体，否则以后修改名称会很麻烦。
13利用移动和旋转工具调整“拉环”至如图2-57所示的形态。
14在Front（前）视图中分别单击“拉环”、“减去圆柱”和“拉杆”对象，选择菜单中的Group（组）→ Group（组）命令，弹出Group（组）对话框，在该对话框中，将Group name（组名）改名为“lashou”，如图2-58所示。

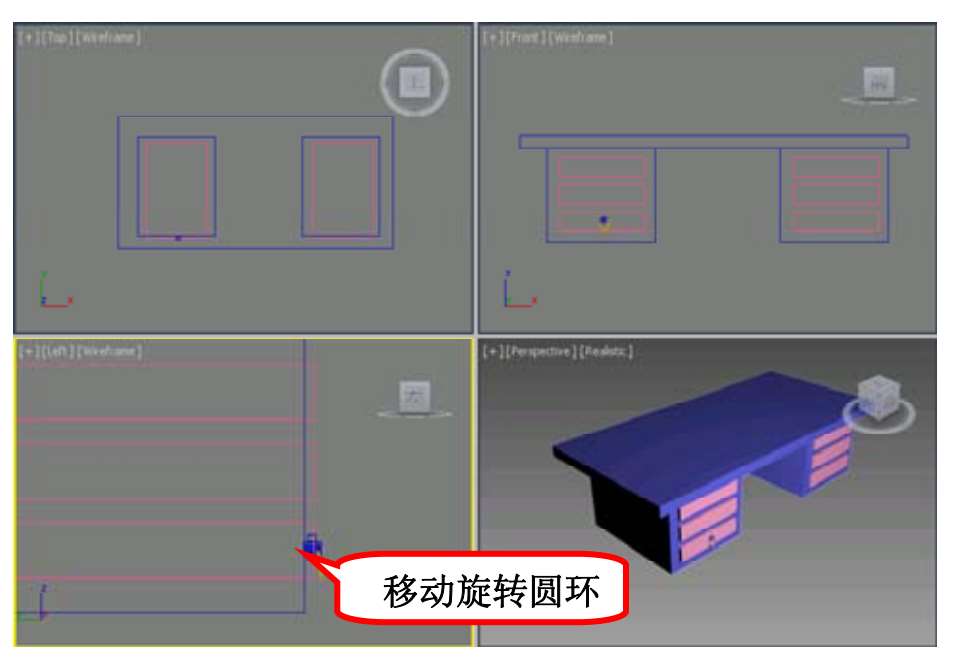

图2-57 移动旋转圆环

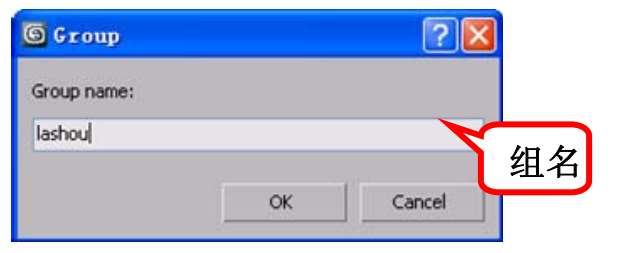

图2-58 Group对话框
15在Front（前）视图中选择拉手，单击主工具栏中的Select and Move（选择并移动）按钮
，按下Shift键的同时沿
Y
轴移动，复制两份；选中右边所有的拉手的同时，沿
X
轴移动（按住Shift键），结果如图2-59所示。
图2-59 复制拉手
16给桌面、桌腿、抽屉和拉手赋予相应的材质并渲染，效果如图2-43所示。
