2.3.1 课上十分钟——3ds Max 2013中的坐标系

对于视图中的对象而言，要进行空间变换，首先要考虑的问题就是坐标系。因为不同坐标系将直接影响到坐标轴的方位，从而影响空间变换的效果。

下面简单介绍3ds Max 2013中的各坐标系。

View（视图）：3ds Max 2013中最常用的坐标系，也是系统默认状态的坐标系。在正交视图中使用视图坐标系，在类似Perspective（透）视图这样的非正交视窗中使用世界坐标系。

Screen（屏幕）：当不同的视窗被激活时，坐标系的轴发生变化，这样坐标系的 XY 平面始终平行于视窗，而 Z 轴指向屏幕内。

World（世界）：不管激活哪个视窗， X 、 Y 、 Z 轴固定不变， XY 平面总是平行于Top（顶）视图，Z轴则垂直于Top（顶）视图向上。在3ds Max 2013中，各视窗的坐标系就是世界坐标系。

Parent（父对象）：使用选定对象的父对象的局部坐标轴。如果对象不是一个被链接的子对象，那么父对象坐标系的效果与世界坐标系一样。

Local（局部）：如果不只一个对象被选中，那么每一个对象都围绕自己的坐标轴变换。

Grid（栅格）：使用激活栅格的坐标系。当默认主栅格被激活时，栅格坐标系的效果同视图一样。

Gimbal（万象）：使用“局部”和“父对象”坐标系围绕一个轴旋转时，会更改两个或三个“Euler XYZ”轨迹。“万向”坐标系可避免这个问题：围绕一个轴的“Euler XYZ”旋转仅更改该轴的轨迹。这使得功能曲线编辑更为便捷。此外，利用“万向”坐标的绝对变换输入会将相同的Euler 角度值用做动画轨迹（按照坐标系要求，与相对于“世界”或“父对象”坐标系的 Euler 角度相对应）。

对于移动和缩放变换，“万向”坐标与“父对象”坐标相同。如果没有为对象指定“Euler XYZ旋转”控制器，则“万向”旋转与“父对象”旋转相同。

“Euler XYZ”控制器也可以是“列表控制器”中的活动控制器。

Working（工作）：使用工作轴坐标系。用户可以随时使用坐标系，无论工作轴处于活动状态与否。使用工作轴启用时，即为默认的坐标系。

Pick（拾取）：选择视图中的对象用做坐标系，使用该对象的局部坐标轴，单击视图中的一个对象，该对象名称出现在参考坐标系显示框中，并显示在拾取下面的下拉列表中。

2.3.2 课上十分钟——沿单一坐标轴移动

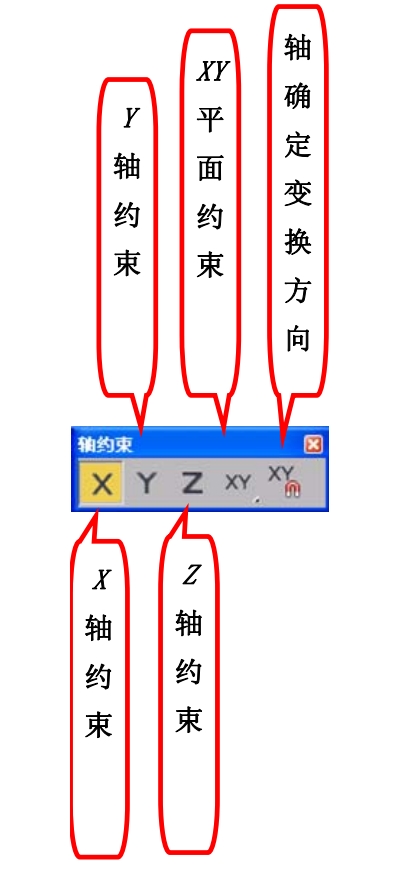

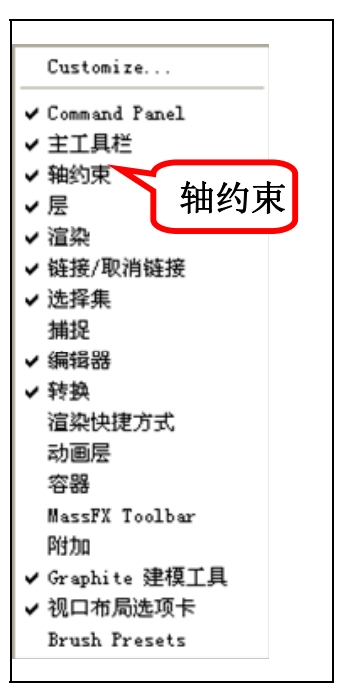

在精细建模过程中，往往需要将对象沿某一坐标轴移动，而在其他方向无位移，这时我们可以使用3ds Max 2013提供的轴向约束工具，如图2-16所示。需要说明的是，如果工具栏中没有轴向约束工具，可以在工具栏的空白处单击鼠标右键，此时弹出快捷菜单，如图2-17所示。选择其中的“轴约束”命令即可。下面举例说明。

在“轴约束”工具栏上单击Restrict to Y按钮，图形将限制到 Y 轴。

操作步骤

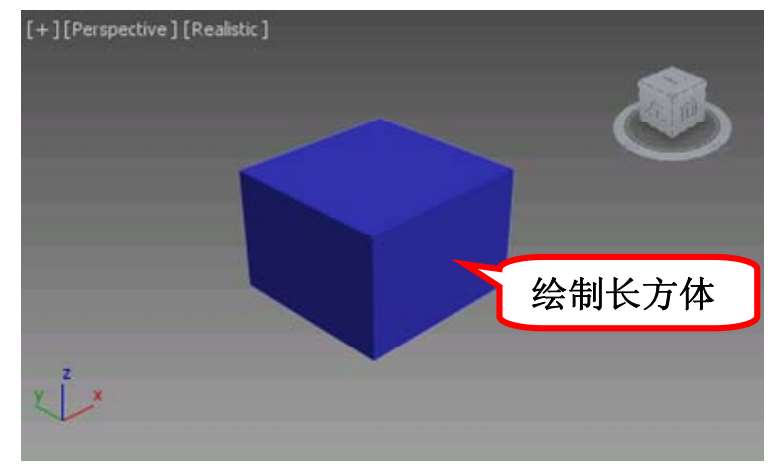

1打开随书光盘“源文件”文件夹下“第2章\课堂练习\2.3.2”的文件，作为沿轴向移动的对象，如图2-18所示。

2打开坐标系列表，选择世界坐标系。此时所有视窗中的坐标轴都调整了方向。

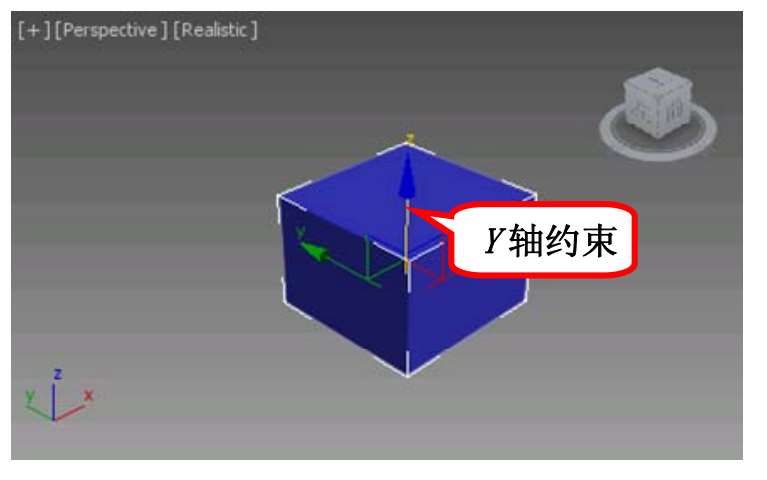

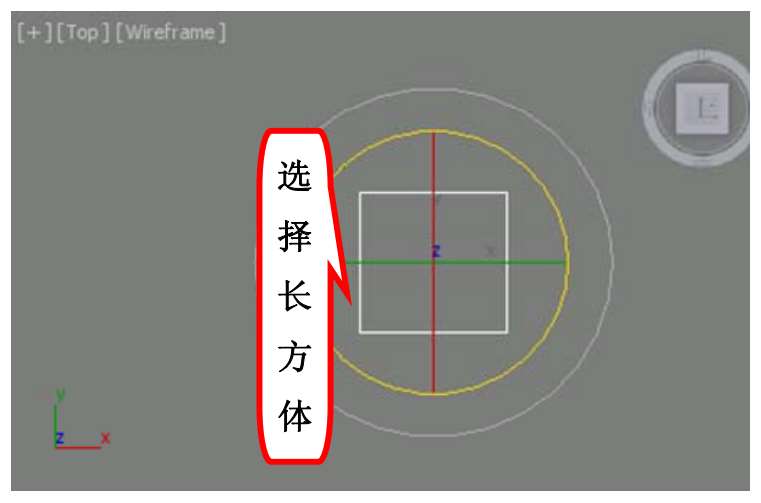

3选择创建好的长方体，单击工具栏中的Restrict to Y （ Y 轴约束）按钮，单击Select and Move（选择并移动） 按钮，各视图中的 Y 轴线变成黄颜色，表明约束至 Y 轴生效，如图2-19所示。

4 在Top（顶）视图中移动对象，对象只能上下移动，即被约束至 Y 轴。

5 在Front（前）视图中移动对象，对象不能被移动。

6 在Left（左）视图中移动对象，对象只能左右移动，即被约束至 Y 轴。

7 在Perspective（透）视图中移动对象，对象只能前后移动，即被约束至 Y 轴。

注意

在沿单一轴移动的过程中，可以不用选择轴向移动，只需将鼠标指针移到所要约束的坐标轴上，坐标轴变成黄色，即表明移动被约束至该轴。事实上，即使选择了轴向约束，在移动的过程中，如将鼠标指针放在了其他坐标轴上，移动的轴向也会随着发生改变。这一点初学者应特别注意。

2.3.3 课上十分钟——在特定坐标平面内移动

在“轴约束”工具栏上单击Restrict to YZ按钮，则图形限制到 YZ 轴。

操作步骤

1 打开坐标系列表，选择世界坐标系。此时所有视窗中的坐标轴都调整方向。

2打开随书光盘“源文件”文件夹下“第2章\课堂练习\2.3.5”中的文件，单击工具栏中的Restrict to YZ （ YZ 平面约束）按钮，单击Select and Move（选择并移动）按钮 ，各视图中的 YZ 轴线变成黄颜色，表明约束至 YZ 轴生效。

3在Top（顶）视图中移动对象，可以看到对象只能上下移动，即移动被约束至 YZ 平面生效。

4在Front（前）视图中移动对象，可以看到对象只能上下移动，即移动被约束至 YZ 平面生效。

5在Left（左）视图中移动对象，可以看到对象可以上下左右移动。

6在 Perspective（透）视图中移动对象，可以看到对象只能上下前后移动，而不能左右移动，表明对象被约束至 YZ 平面。

2.3.4 课上十分钟——绕单一坐标轴旋转

在“轴约束”工具栏上单击Restrict to Z 按钮，则图形限制到 Z 轴。

操作步骤

1打开坐标系列表，选择世界坐标系。此时所有视窗中的坐标轴都调整了方向。

2打开随书光盘“源文件”文件夹下“第2章\课堂练习\2.3.4”中的文件，单击工具栏中的Restrict to Z（Z轴约束），然后选取Select and Rotate（选择并旋转）工具 。此时，各视图中的 Z 轴线变成黄颜色，表明约束至Z Y 轴生效。

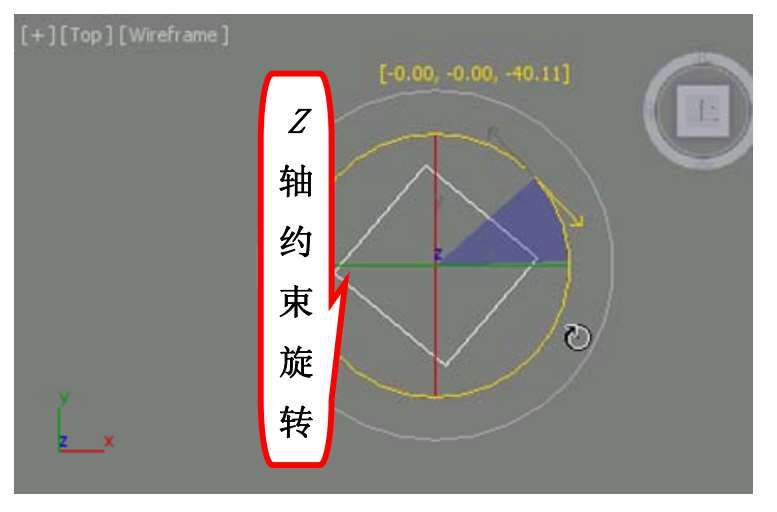

3 在Top（顶）视图中旋转对象，可以看到对象只能绕 Z 轴旋转，如图2-20所示。

4 在Front（前）视图中旋转对象，可以看到对象只能绕 Z 轴旋转。

5 在Left（左）视图中旋转对象，可以看到对象只能绕 Z 轴旋转，如图2-21所示。

6在Perspective（透）视图中旋转对象，可以看到对象只能绕 Z 轴旋转，表明对象旋转被约束至 Z 轴。

2.3.5 课上十分钟——绕点对象旋转

在3ds Max 2013进行创作的过程中，有时希望以视图中的某一点为中心旋转物体，这就要用到点对象。点对象是一种辅助对象，它不可以被渲染。

操作步骤

1单击Create （创建）命令面板中的Geometry（几何体）按钮 ，展开Object Type（对像类型）卷展栏，单击Sphere（球体）按钮，在视图中创建一个球体。

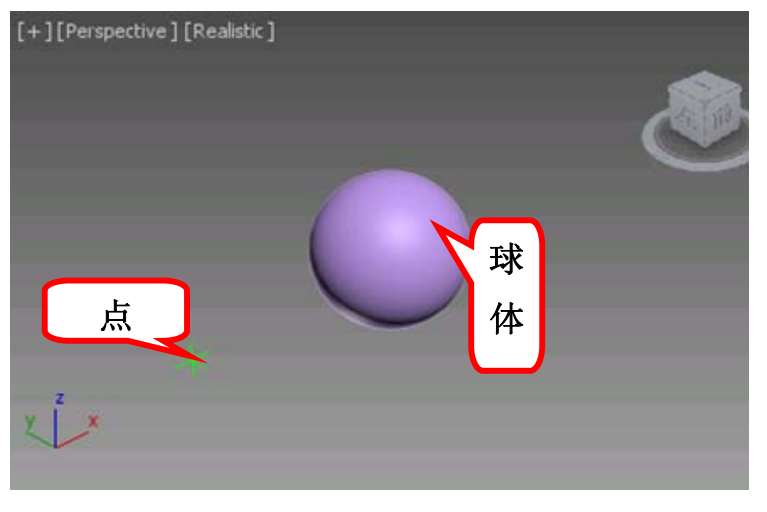

2单击Helpers（辅助物体）按钮 ，展开对象类型，选择Point（点）按钮，在视图中适当位置创建一个点对象。结果如图2-22所示。

3打开坐标系列表，选择Pick坐标系。移动鼠标选择刚创建的点对象，此时坐标系下拉列表中出现点字样，说明已经将点对象“点01”设置成了坐标中心。

4选择已创建的球体，单击工具栏中的Select and Rotate（选择并旋转）按钮 ，单击工具栏上的Restrict to Y （ Y 轴约束）按钮，在各视图中旋转球体，可以看到球体只能沿着点对象的 Y 轴旋转。

5单击工具栏上的Restrict to XY（ XY 平面约束 ）按钮，在各视图中旋转球体，可以看到：在Top（顶）视图中，只能沿着点对象的 X 轴旋转；在Front（前）视图中，可以沿着点对象的 X 轴和 Y 轴旋转；在Left（左）视图中，只能沿着点对象的 Y 轴旋转，在Perspective（透）视图中，可以沿着点对象的 X 轴和 Y 轴旋转。

2.3.6 课上十分钟——多个对象的变换问题

1．以各对象的轴心点为中心

操作步骤

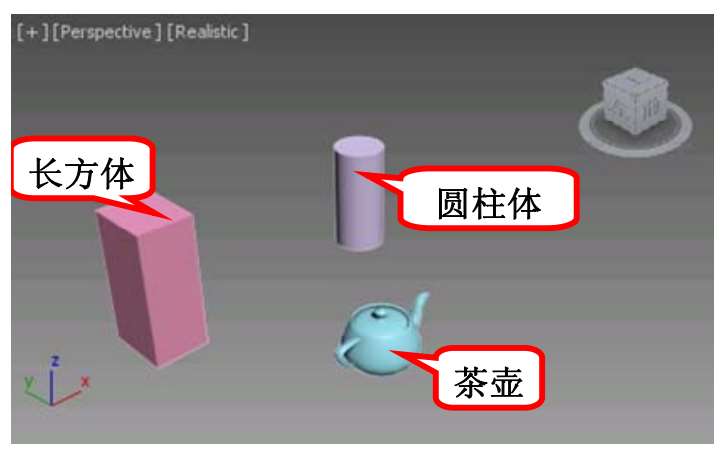

1 在Top（顶）视图单击鼠标右键，激活视图。单击Create（创建）命令面板中的Geometry（几何体）按钮 ，在下拉列表中选择（标准基本体）命令，展开对象类型，在视图中分别创建一个茶壶，一个长方体和一个圆柱体，如图2-23所示。

2选中创建的3个对象。单击工具栏上的Use Pivot Point Center（使用轴点中心）按钮 ，然后选择工具栏中的Select and Rotate（选择并旋转） 。

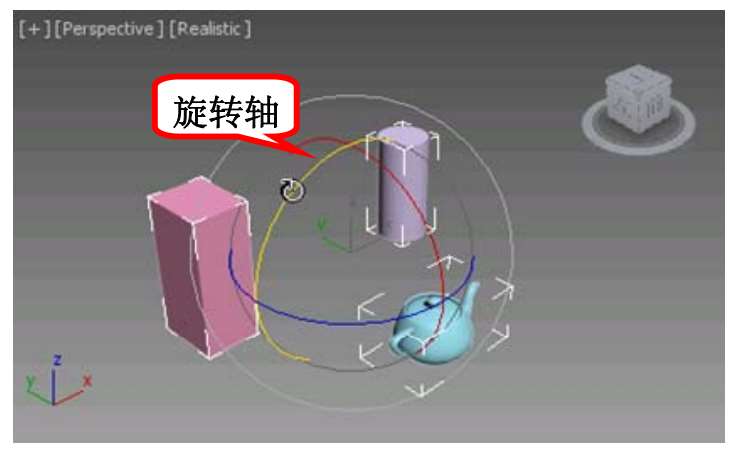

3在Perspective（透）视图中将鼠标移到 Z 轴使之变成黄颜色，拖动鼠标旋转物体，发现各对象均以自己的轴心点为中心旋转，如图2-24所示。

2. 以选择集的中心为中心

为了对比方便，还是利用前面创建好的茶壶、长方体及圆柱体进行操作。下面举例说明。

操作步骤

1打开随书光盘“源文件”文件夹下“第2章\课堂练习\2.3.6”中的各文件。单击工具栏上的Use Pivot Point Center（使用选择中心）按钮 ，然后选择工具栏中的旋转工具。

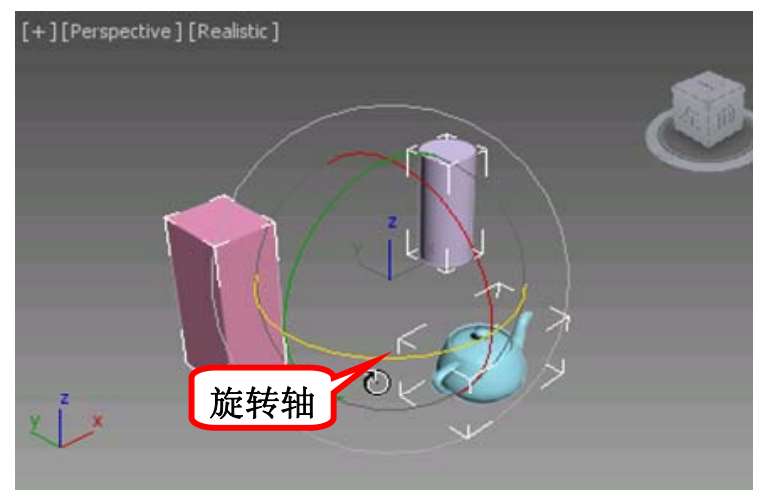

2在Perspective（透）视图中将光标移到 Z 轴使之变成黄颜色，拖动鼠标旋转物体，发现各对象均以选择集的中心为中心旋转，如图2-25所示。

3．以当前坐标系原点为中心

利用前面创建好的茶壶、长方体及圆柱体进行操作。下面举例说明。

1打开随书光盘“源文件”文件夹下“第2章\课堂练习\2.3.6”中的各文件，单击工具栏上的Use Pivot Point Center（使用变换坐标中心）按钮 ，然后选择工具栏中的旋转工具。

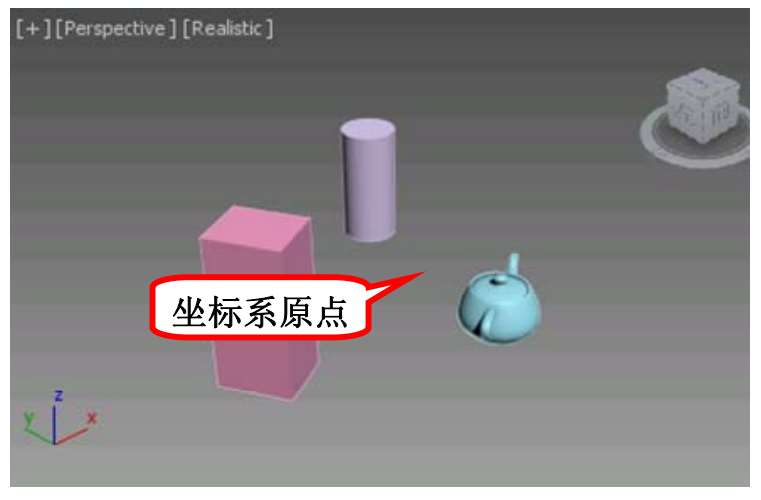

2在Perspective（透）视图中将光标移到 Z 轴使之变成黄颜色，拖动鼠标旋转物体，发现各对象均以坐标系原点为中心旋转，如图2-26所示。
