3.4.5 元器件的排列与对齐

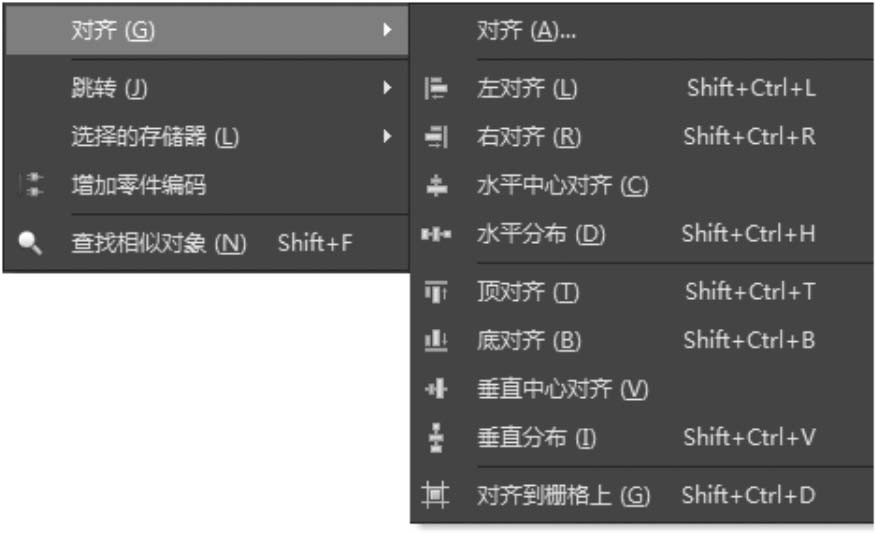

（1）依次选择菜单栏中的“编辑”→“对齐”命令，弹出元器件排列和对齐命令菜单，如图3-23所示。
图3-23 元器件排列和对齐命令菜单
元器件排列和对齐命令菜单各项功能如下。
● 左对齐：将选取的元器件与最左端的元器件对齐。
● 右对齐：将选取的元器件与最右端的元器件对齐。
● 水平中心对齐：将选取的元器件与最左端元器件和最右端元器件的中间位置对齐。
● 水平分布：将选取的元器件在最左端元器件和最右端元器件之间等距离放置。
● 顶对齐：将选取的元器件与最上端的元器件对齐。
● 底对齐：将选取的元器件与最下端的元器件对齐。
● 垂直中心对齐：将选取的元器件与最上端元器件和最下端元器件的中间位置对齐。
● 垂直分布：将选取的元器件在最上端元器件和最下端元器件之间等距离放置。
● 对齐到栅格上：将选中的元器件对齐在栅格点上，以便进行电路连接。

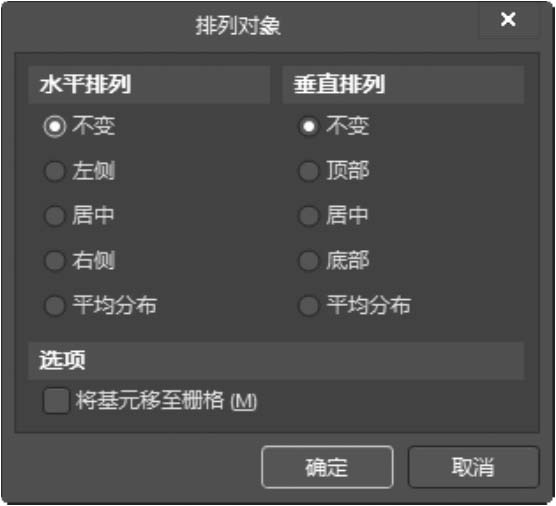

（2）依次选择菜单栏中的“编辑”→“对齐”→“对齐”命令，弹出“排列对象”对话框，如图3-24所示。
图3-24 “排列对象”对话框
“排列对象”对话框中各选项的说明如下。
①“水平排列”选项组。
● “不变”单选按钮：单击该单选按钮，则元器件保持不变。
● “左侧”单选按钮：作用同元器件排列和对齐命令菜单中的“左对齐”命令。
● “居中”单选按钮：作用同元器件排列和对齐命令菜单中的“水平中心对齐”命令。
● “右侧”单选按钮：作用同元器件排列和对齐命令菜单中的“右对齐”命令。
● “平均分布”单选按钮：作用同元器件排列和对齐命令菜单中的“水平分布”命令。
②“垂直排列”选项组。
● “不变”单选按钮：单击该单选按钮，则元器件保持不变。
● “顶部”单选按钮：作用同元器件排列和对齐命令菜单中的“顶对齐”命令。
● “居中”单选按钮：作用同元器件排列和对齐命令菜单中的“垂直中心对齐”命令。
● “底部”单选按钮：作用同元器件排列和对齐命令菜单中的“底对齐”命令。
● “平均分布”单选按钮：作用同元器件排列和对齐命令菜单中的“垂直分布”命令。
③“将基元移至栅格”复选框：用于设定在进行元器件对齐时，是否将元器件移动到栅格上。建议用户选中此项，以便在进行电路连接时捕捉到元器件的电气节点。
