3.4.4　元器件的复制与粘贴

1.元器件的复制

元器件的复制是指将元器件复制到剪贴板中，具体操作步骤如下。

（1）在电路原理图上选取需要复制的元器件或元器件组。

（2）依次选择菜单栏中的“编辑”→“复制”命令。

①单击工具栏中的 按钮。

②使用快捷键Ctrl+C或E+C。

这样就可以将元器件复制到剪贴板中，完成复制操作。

2.元器件的粘贴

元器件的粘贴就是将剪贴板中的元器件放置到编辑区，有以下3种方法。

（1）依次选择菜单栏中的“编辑”→“粘贴”命令。

（2）单击工具栏中的 按钮。

（3）使用快捷键Ctrl+V或E+P。

执行粘贴命令后，光标变成十字形状并带有欲粘贴元器件的虚影，在指定位置上单击即可完成粘贴操作。

3.元器件的阵列式粘贴

元器件的阵列式粘贴是指按照指定间距一次性将同一个元器件重复粘贴到图纸上。

（1）启动阵列式粘贴。

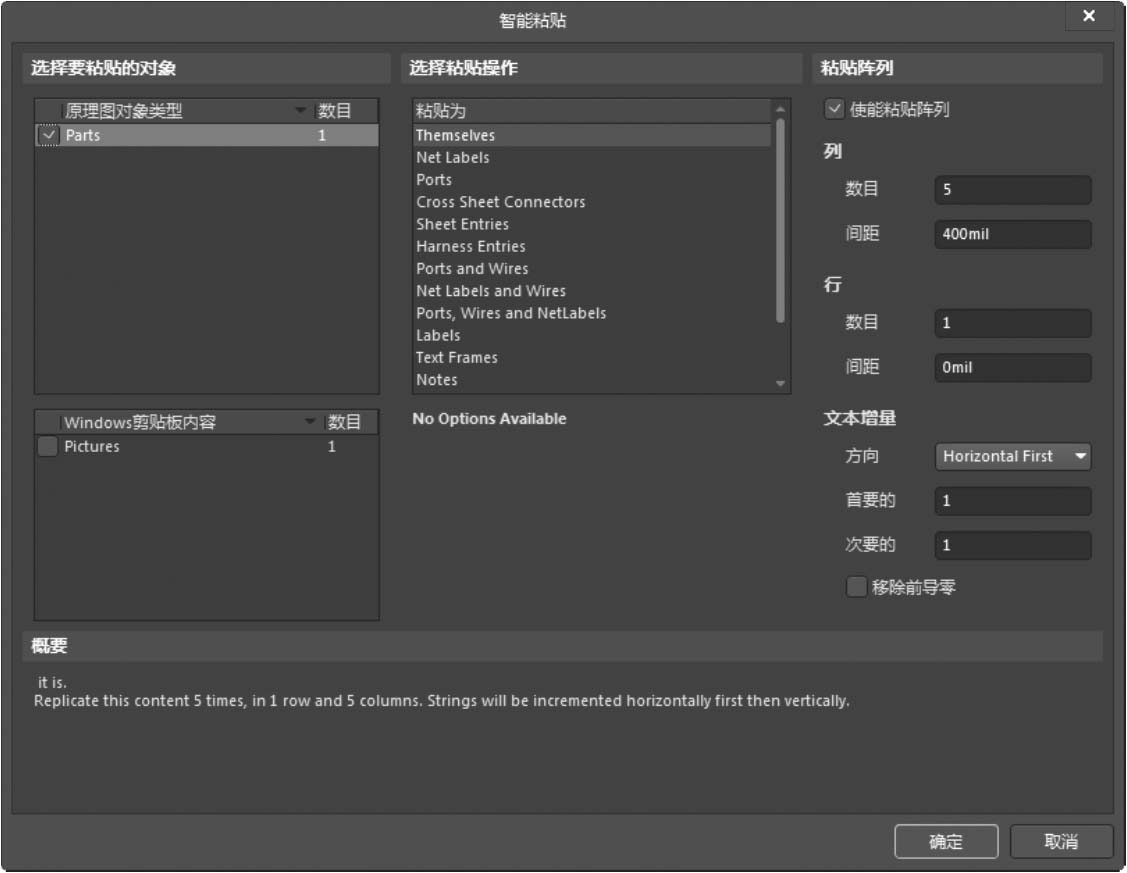

依次选择菜单栏中的“编辑”→“智能粘贴”命令，或者使用快捷键Shift+Ctrl+V，弹出“智能粘贴”对话框，如图3-21所示。

（2）“智能粘贴”对话框的设置。

首先选中“使能粘贴阵列”复选框。

①“行”选项区域：用于设置行参数。“数目”文本框用于设置每一行中所要粘贴的元器件的个数；“间距”文本框用于设置每一行中两个元器件的水平间距。

②“列”选项区域：用于设置列参数。“数目”文本框用于设置每一列中所要粘贴的元器件的个数；“间距”文本框用于设置每一列中两个元器件的垂直间距。

（3）阵列式粘贴具体操作步骤。

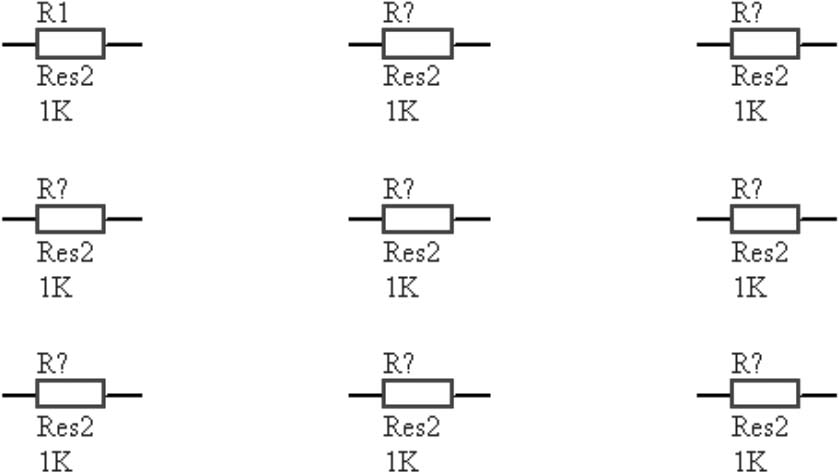

首先，在每次使用阵列式粘贴功能前，必须通过复制操作将选取的元器件复制到剪贴板中。然后，执行阵列式粘贴命令，设置“智能粘贴”对话框，这样就可以实现选定元器件的阵列式粘贴。图3-22为一组3×3的阵列式粘贴电阻。
