3.4.3　元器件的旋转

在绘制电路原理图时，为了方便布线，往往要对元器件进行旋转。下面介绍几种常用的旋转方法。

1.利用空格键旋转

首先单击选取需要旋转的元器件，然后按空格键可以对元器件进行旋转，或者单击需要旋转的元器件并按住鼠标左键不放，等到光标变成十字形后，按空格键同样可以进行旋转。每按一次空格键，元器件逆时针旋转90°。

2.用X键实现元器件左右对调

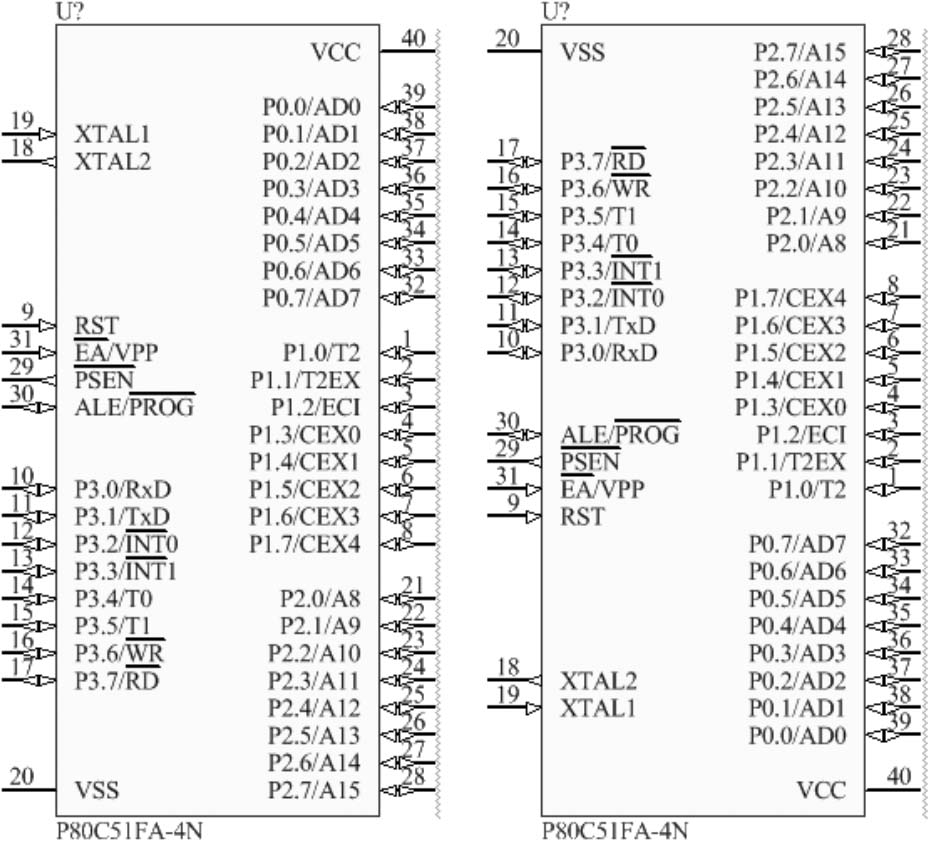

单击需要对调的元器件并按住鼠标左键不放，等到光标变成十字形后，按X键可以对元器件进行左右对调，如图3-19所示。

3.用Y键实现元器件上下对调

单击需要对调的元器件并按住鼠标左键不放，等到光标变成十字形后，按Y键可以对元器件进行上下对调，如图3-20所示。
