3.4.1　元器件的选取和取消选取

1.元器件的选取

若要实现元器件位置的调整，首先要选取元器件。选取元器件的方法有很多种，下面介绍几种常用的方法。

（1）用光标直接选取单个或多个元器件。

对于单个元器件的情况，将光标移动到要选取的元器件上单击即可。这时单个元器件周围会出现一个绿色框（因为本书为黑白印制，故此显示不明显），表明该元器件已经被选取，如图3-16所示。

对于多个元器件的情况，按住鼠标左键不放并拖动光标，拖出一个矩形框，将要选取的多个元器件包含在该矩形框中，释放光标后即可选取多个元器件；或者按住Shift键不放，用光标逐一单击要选取的元器件，也可选取多个元器件。

（2）利用菜单命令选取。

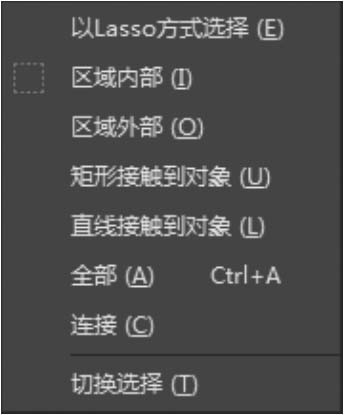

依次选择菜单栏中的“编辑”→“选择”命令，弹出如图3-17所示的“选择”菜单。

①以Lasso方式选择：执行此命令后，光标会变成十字形，用光标以套索形式选取一个区域，则区域内的元器件被选取。

②区域内部：执行此命令后，光标会变成十字形，用光标选取一个区域，则区域内的元器件被选取。

③区域外部：操作同区域内部的操作，区域外的元器件被选取。

④矩形接触到对象：执行此命令后，光标变成十字形，以单击点为起点，用光标拖动出适当大小的矩形，以矩形区域作为选取的区域，则区域内的元器件被选取。

⑤直线接触到对象：执行此命令后，光标变成十字形，用光标拖动出一条直线，与直线相交的对象（包括元器件与导线等）被选取。

⑥全部：执行此命令后，电路原理图上的所有元器件都被选取。

⑦连接：执行此命令后，若单击某一导线，则此导线及与其相连的所有元器件都被选取。

⑧切换选择：执行该命令后，元器件的选取状态将被切换，即若该元器件原来处于未选取状态，则被选取：若处于选取状态，则取消选取。

2.元器件的取消选取

取消选取元器件的方法有很多种，下面介绍几种常用的方法。

（1）直接单击电路原理图的空白区域即可取消选取。

（2）单击主工具栏中的 按钮，可以取消选取电路原理图上所有被选取的元器件。

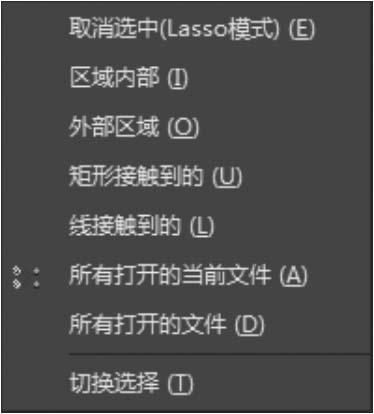

（3）依次选择菜单栏中的“编辑”→“取消选中”命令，弹出如图3-18所示的“取消选中”菜单。

①取消选中（Lasso模式）：执行此命令后，光标变成十字形，用光标以套索形式选取一个区域，则取消选取区域内的元器件。

②内部区域：取消区域内元器件的选取。

③外部区域：取消区域外元器件的选取。

④矩形接触到的：执行此命令后，光标变成十字形，以单击点为起点，用光标拖动出适当大小的矩形，以矩形区域作为选取的区域，则取消选取区域内的元器件。

⑤线接触到的：执行此命令后，光标变成十字形，用光标拖动出一条直线，取消选取与直线相交的对象（包括元器件与导线等）。

⑥所有打开的当前文件：取消对当前电路原理图中所有处于选取状态的元器件的选取。

⑦所有打开的文件：取消对当前所有打开的电路原理图中处于选取状态的元器件的选取。

⑧切换选择：与图3-17中此命令的作用相同。

（4）按住Shift键，逐一单击被选取的元器件，可以取消对其的选取。 OrCU9CnPeWgE2QhvMGrBrFtoylXN6+pbFVF1WQAisGyGyTmU09hpKUF577fp1STq
