3.3.3 元器件的删除
当在电路原理图上放置了错误的元器件时，需要将其删除。在电路原理图上，可以一次性删除一个元器件，也可以一次性删除多个元器件，具体步骤如下。
这里以删除前面的P80C51FA-4N为例。
（1）依次选择菜单栏中的“编辑”→“删除”命令，光标会变成十字形。将十字形光标移到要删除的P80C51FA-4N上，此时P80C51FA-4N呈蓝色（因为本书为黑白印制，故此显示不明显），单击P80C51FA-4N即可将其从电路原理图上删除，如图3-15所示。

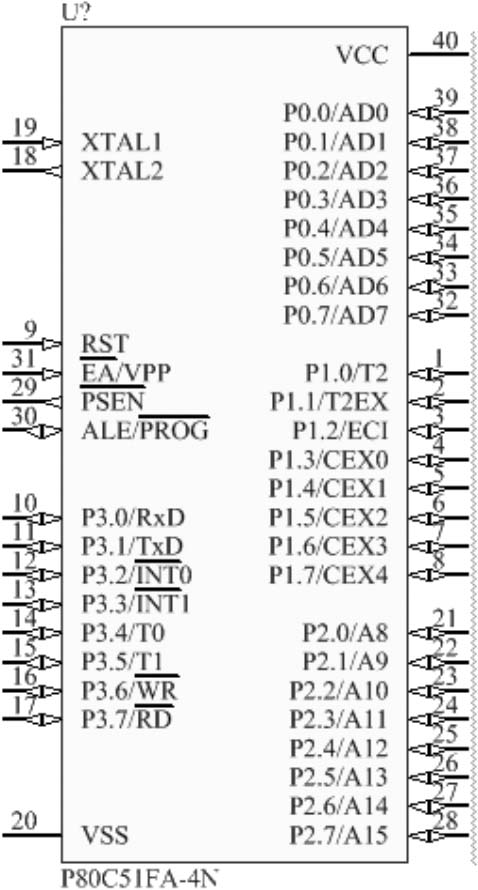

图3-15 删除P80C51FA-4N
（2）此时，光标仍处于十字形状态，可以继续删除其他元器件。若不需要删除其他元器件，右击或按Esc键即可退出删除元器件状态。
（3）也可以单击选取要删除的元器件，然后按Delete键将其删除。
（4）若需要一次性删除多个元器件，选取要删除的多个元器件后，依次选择菜单栏中的“编辑”→“删除”命令或按Delete键，就可以将选取的多个元器件删除。
