3.3.1　在电路原理图中放置元器件

在当前项目中加载了元器件库后，需要在电路原理图中放置元器件。下面以放置SN74S138AD为例，说明在电路原理图中放置元器件的具体步骤。

（1）依次选择菜单栏中的“视图”→“适合文件”命令，或者在电路原理图上右击，弹出快捷菜单，依次选择“视图”→“适合文件”命令，使电路原理图显示在整个窗口中。也可以利用Page Down键和Page Up键来缩小和放大电路原理图视图，或者右击，弹出快捷菜单，依次选择“视图”→“放大”/“缩小”命令来缩小、放大电路原理图视图。

（2）在Components面板的元器件库列表下拉菜单中选择“Philips Microcontroller 8-Bit.IntLib”使其成为当前元器件库，同时元器件库中的元器件列表显示在元器件库下方，找到元器件P80C51FA-4N。

（3）使用Components面板中的过滤器快速定位需要的元器件，利用默认通配符*列出当前库中的所有元器件。也可以在过滤器栏输入P80C51FA-4N直接找到P80C51FA-4N元器件。

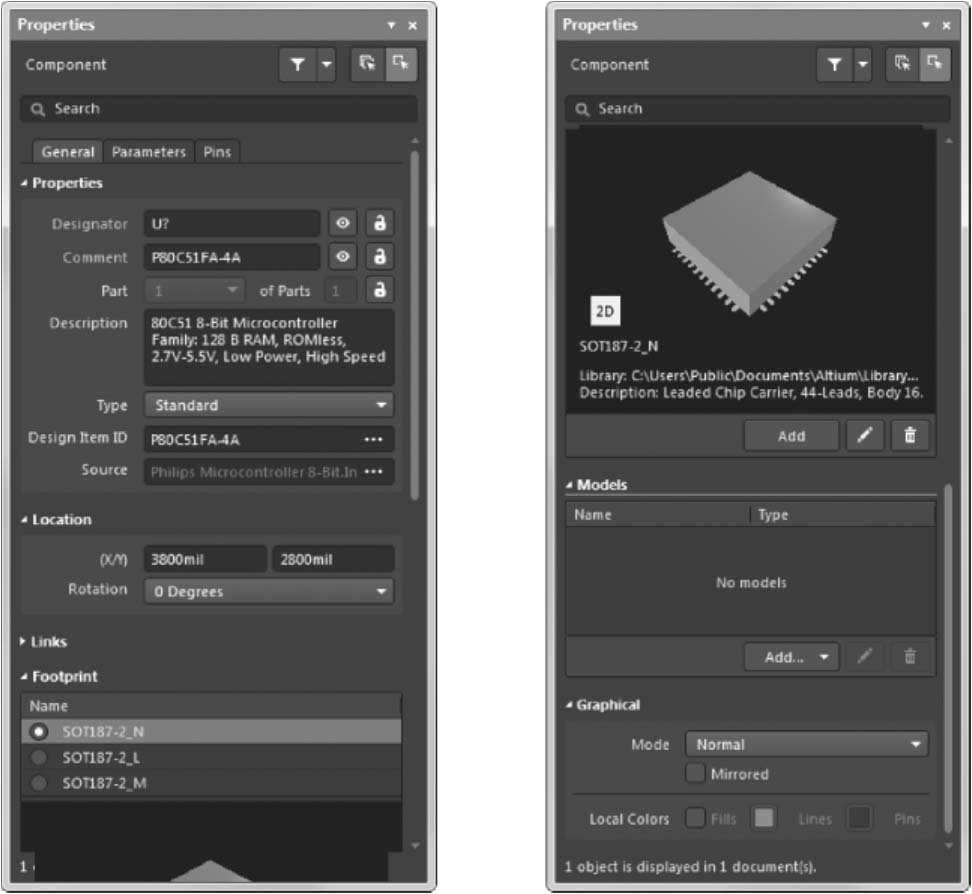

（4）选中P80C51FA-4N并右击，弹出快捷菜单，单击 按钮或双击元器件名，光标变成十字形，同时光标上悬浮着一个P80C51FA-4N芯片的轮廓。若按下Tab键，则会弹出元器件属性编辑面板，在该面板中可以对元器件的属性进行编辑，如图3-8所示。

（5）将光标移动到电路原理图中的合适位置，单击将P80C51FA-4N放置在电路原理图上。按Page Down键和Page Up键缩小和放大元器件可以观察元器件放置的位置是否合适。按空格键可以使元器件旋转，每按一下旋转90°，可以调整元器件放置的方向。

（6）放置完元器件后，右击或按Esc键退出元器件放置状态，光标恢复为箭头状态。 OrCU9CnPeWgE2QhvMGrBrFtoylXN6+pbFVF1WQAisGyGyTmU09hpKUF577fp1STq
