3.2.4 元器件库的加载与卸载
由于加载到Components面板的元器件库要占用系统内存，所以当用户加载的元器件库过多时，就会占用过多的系统内存，这会影响程序的运行。建议用户只加载当前需要的元器件库，同时将不需要的元器件库卸载。
1.加载元器件库
当用户已经知道元器件所在库时，就可以直接将其添加到Components面板中。加载元器件库的步骤如下。
（1）在Components面板中单击
按钮，弹出快捷菜单，选择“File-based Libraries Preferences”（库文件参数）命令，系统将弹出“Available File-based Libraries”（可用库文件）对话框，如图3-5所示。该对话框中有3个选项卡：“工程”选项卡，列出的是用户为当前设计项目创建的库文件；“已安装”选项卡，列出的是当前安装的系统库文件；“搜索路径”选项卡，列出的是查找路径。
（2）加载元器件库。单击
按钮，弹出查找文件夹对话框，如图3-6所示。根据设计项目的需要决定安装哪些元器件库。元器件库在列表中的位置会影响搜索元器件的速度，通常将常用元器件库放在较高位置，以便优先对其进行搜索。可以利用
和
两个按钮来调节元器件库在列表中的位置。

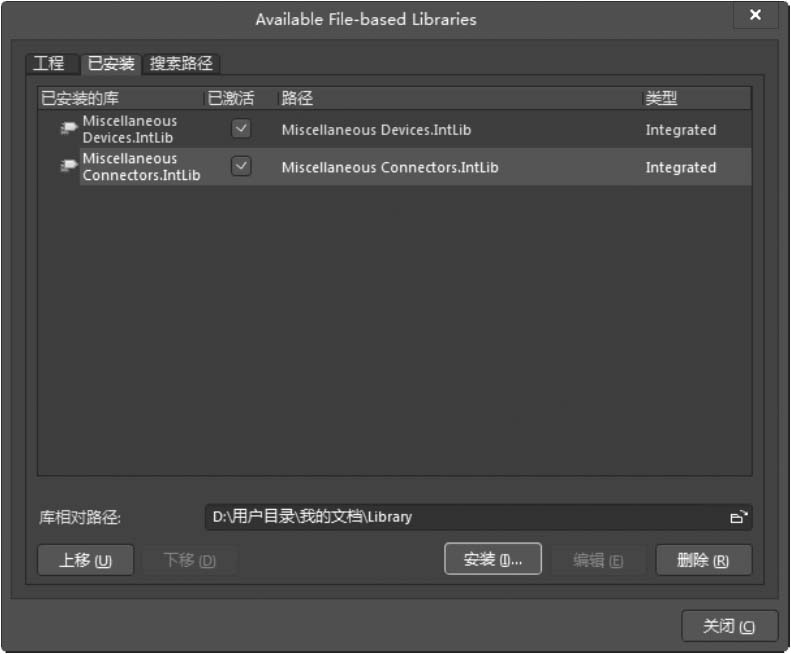

图3-5 “Available File-based Libraries”（可用库文件）对话框

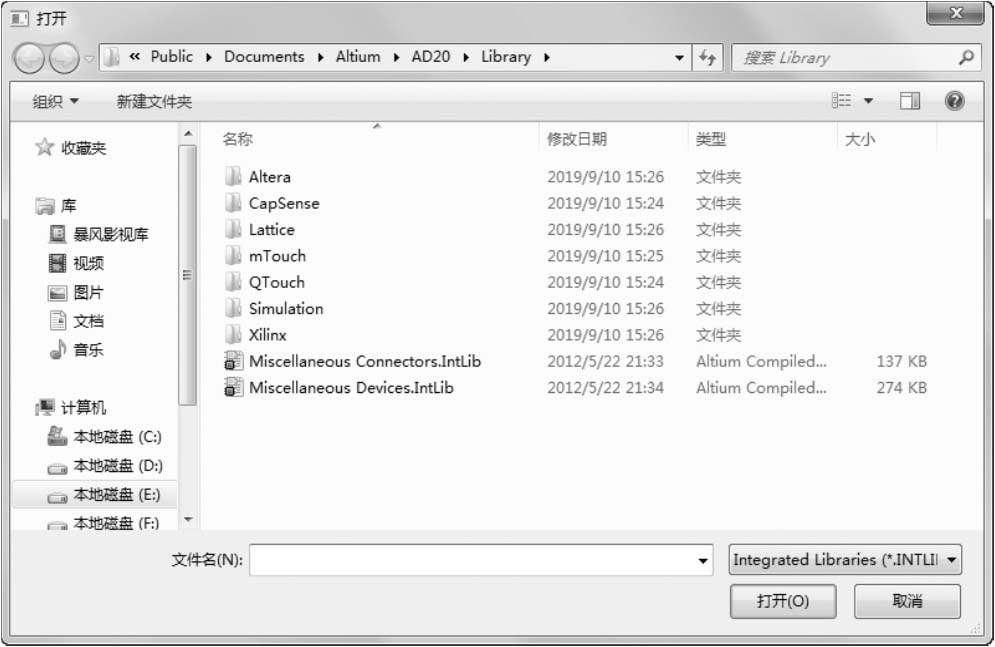

图3-6 查找文件夹对话框
由于相比之前版本的软件，Altium Designer 20的元器件库的数量很少，无法支撑本书中电路原理图的绘制，因此本书配套的电子资源附带大量元器件库，用于电路原理图中元器件的放置与查找。可以利用步骤（2）中提到的
按钮，在查找文件夹对话框中选择自带元器件库中所需元器件库的路径，完成加载后使用。
2.加载包含所需元器件的元器件库
选中需要的元器件（不在系统当前可用的库文件中）并右击，弹出快捷菜单，选择“放置元器件”命令，系统弹出如图3-7所示的是否加载库文件提示框。若单击“Yes”按钮，则元器件所在的库文件被加载；若单击“No”按钮，则只使用该元器件而不加载其所属元器件库。

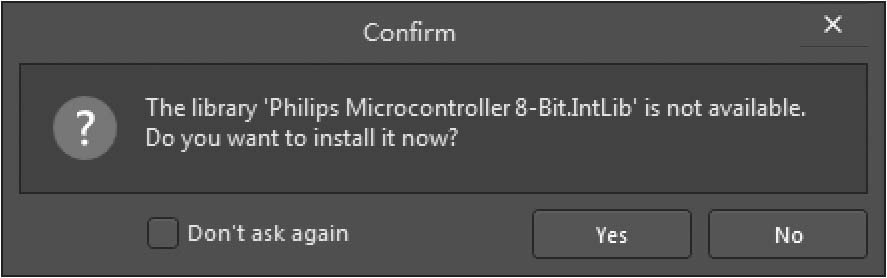

图3-7 是否加载库文件提示框
3.卸载元器件库
选中不需要的元器件库，单击
按钮就可以将其卸载。
