3.2.3　元器件的查找

查找元器件的过程如下。

（1）单击Components面板右上角的 按钮，弹出快捷菜单，选择“File-based Libraries Search”（库文件搜索）命令，则系统将弹出如图3-3所示的“File-based Libraries Search”对话框。

下面对“File-based Libraries Search”对话框进行简单介绍。

①“搜索范围”下拉列表用于设置查找类型，有4种选择，分别是Components、Footprints（封装）、3D Models（3D模型）和Database Components（库元器件）。

②若单击“可用库”单选按钮，系统会在已经加载的元器件库中查找；若单击“搜索路径中的库文件”单选按钮，系统会按照设置的路径进行查找；若单击“Refine last search”（精确搜索）按钮，系统会在上次查询结果中进行查找。

③“路径”选项组：用于设置查找元器件的路径。只有在选中“搜索路径中的库文件”单选按钮时才有效。单击“路径”文本框右侧的 按钮，系统将弹出“浏览文件夹”对话框，供用户设置搜索路径。若勾选“包括子目录”复选框，则包含在指定目录中的子目录也会被搜索。“File Mask”（文件面具）文本框用于设定查找元器件的文件匹配符，“*”表示匹配任意字符串。

④文本框：用于输入要查找的元器件的名称。若文本框中有内容，单击“清除”按钮，可以将其中的内容清空。

（2）将“File-based Libraries Search”对话框设置好后，单击 按钮即可开始查找。

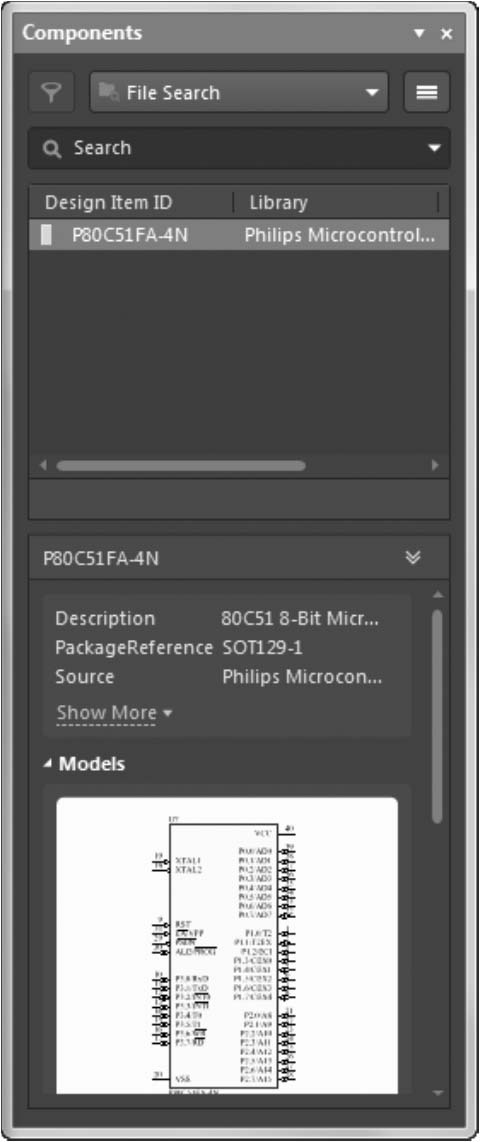

例如，要查找P80C51FA-4N，在文本框里输入P80C51FA-4N（或简化输入80C51）；在“搜索范围”下拉列表中选择Components（元器件）；选中“搜索路径中的库文件”单选按钮；路径为系统提供的默认路径D:\Documents and Settings\Altium\AD 20\Library\；单击 按钮即可开始查找，查找结果如图3-4所示。
