2.4.8　Default选项卡的设置

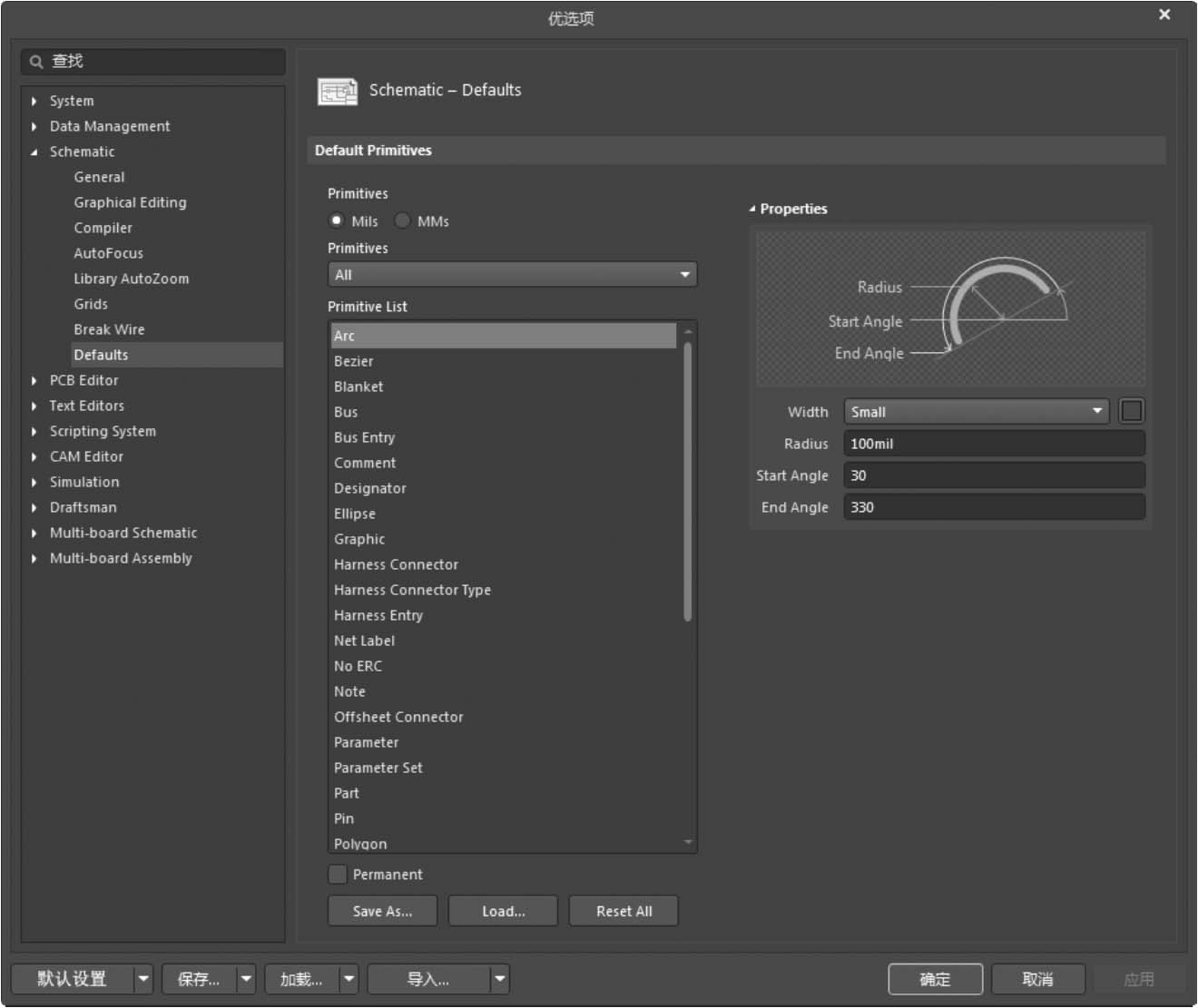

在“优选项”对话框中，单击“Default”（默认值）选项，弹出Default选项卡，如图2-53所示。Default选项卡用来设置使用英制单位系统或公制单位系统绘制电路原理图。

1.Primitives（原始）选项组

在绘制电路原理图时，使用的单位系统可以是英制单位系统（Mils），也可以是公制单位系统（MMs）。

2.Primitives下拉列表框

单击Primitives下拉列表框中的下拉按钮，弹出下拉列表。选择下拉列表中的某一选项，该选项所包括的对象将在Primitive List列表框中显示。

●　All：全部对象。选择该选项后，在Primitive List列表框中将列出所有对象。

●　Drawing Tools：绘制非电路原理图工具栏所放置的全部对象。

●　Other：上述类别所没有包括的对象。

●　Wiring Objects：绘制电路原理图工具栏所放置的全部对象。

●　Harness Objects：绘制电路原理图工具栏所放置的线束对象。

●　Library Parts：与元器件库有关的对象。

●　Sheet Symbol Objects：在绘制层次电路原理图时与子原理图有关的对象。

3.Primitive List列表框

可以选择Primitive List列表框中显示的对象，并对所选对象进行属性设置或将其恢复为初始状态。在Primitive List列表框中选定某个对象，如选中Pin（管脚），在右侧显示的基本信息中，修改相应的参数。

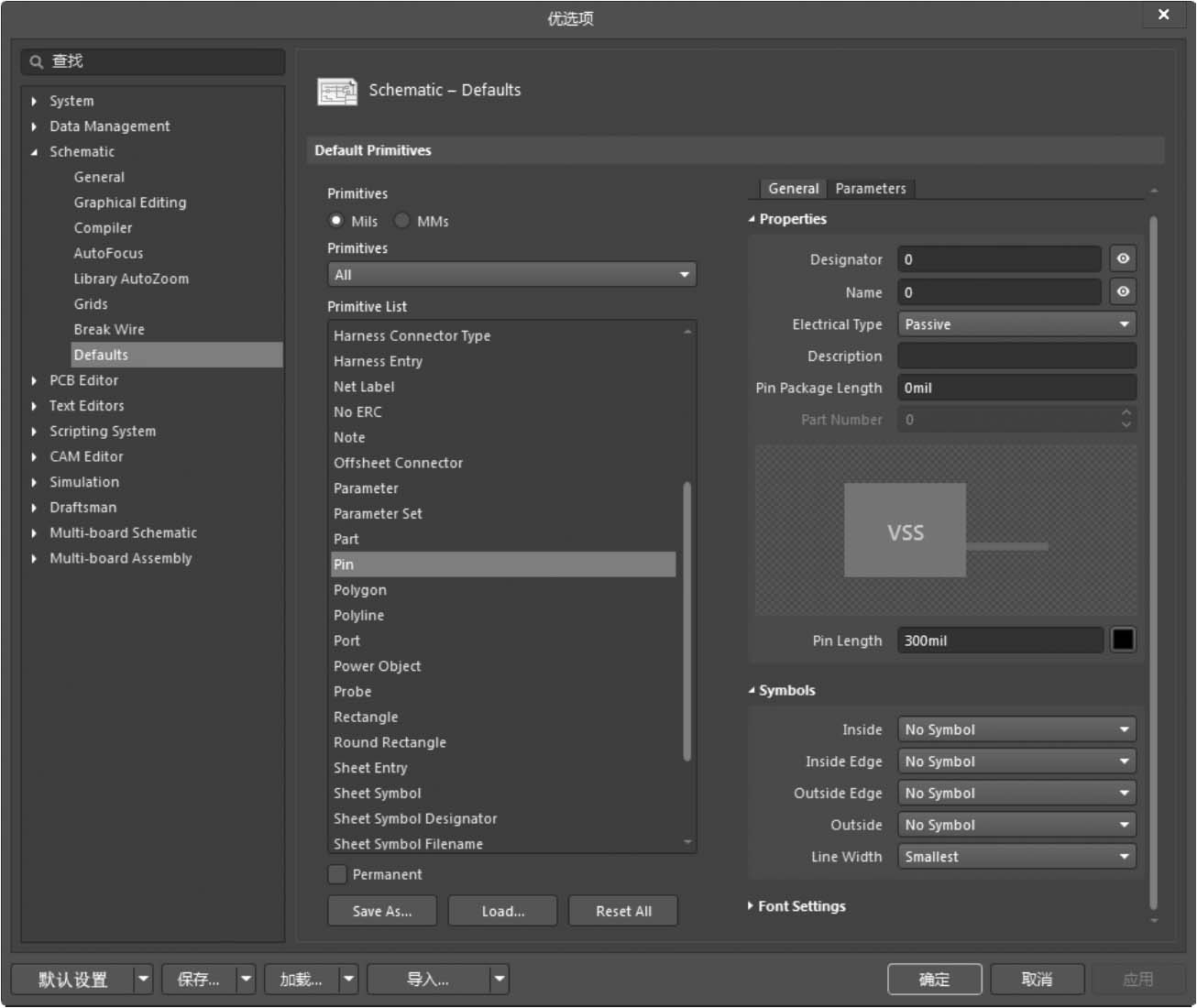

如果在Pin对应的基本信息中修改相关参数，那么在电路原理图上绘制管脚时，默认的管脚属性就是修改过的管脚属性。Pin信息如图2-54所示。

在Primitives下拉列表中选中某一对象，单击 按钮，则该对象的属性恢复为初始状态。

4.功能按钮

●　“Save As”（保存为）：保存默认的原始设置，当所有需要设置的对象全部设置完毕时，单击 按钮，弹出文件保存对话框，保存默认的原始设置。默认的文件扩展名为*.dft，之后可以重新进行加载。

●　“Load”（加载）：加载默认的原始设置。单击 按钮，弹出打开文件对话框，选择默认的原始设置就可以加载默认的原始设置。

●　“Reset All”（复位所有）：恢复默认的原始设置。单击 按钮，所有对象的属性都会恢复为初始状态。 jqVfYikJq7BRH74plS09yO9pjKT9ge9hnGObK62lVWDE77c0bFankAaDOdreQ547
