2.4.4 AutoFocus选项卡的设置
在“优选项”对话框中，单击“AutoFocus”（自动聚焦）选项，弹出AutoFocus选项卡，如图2-48所示。

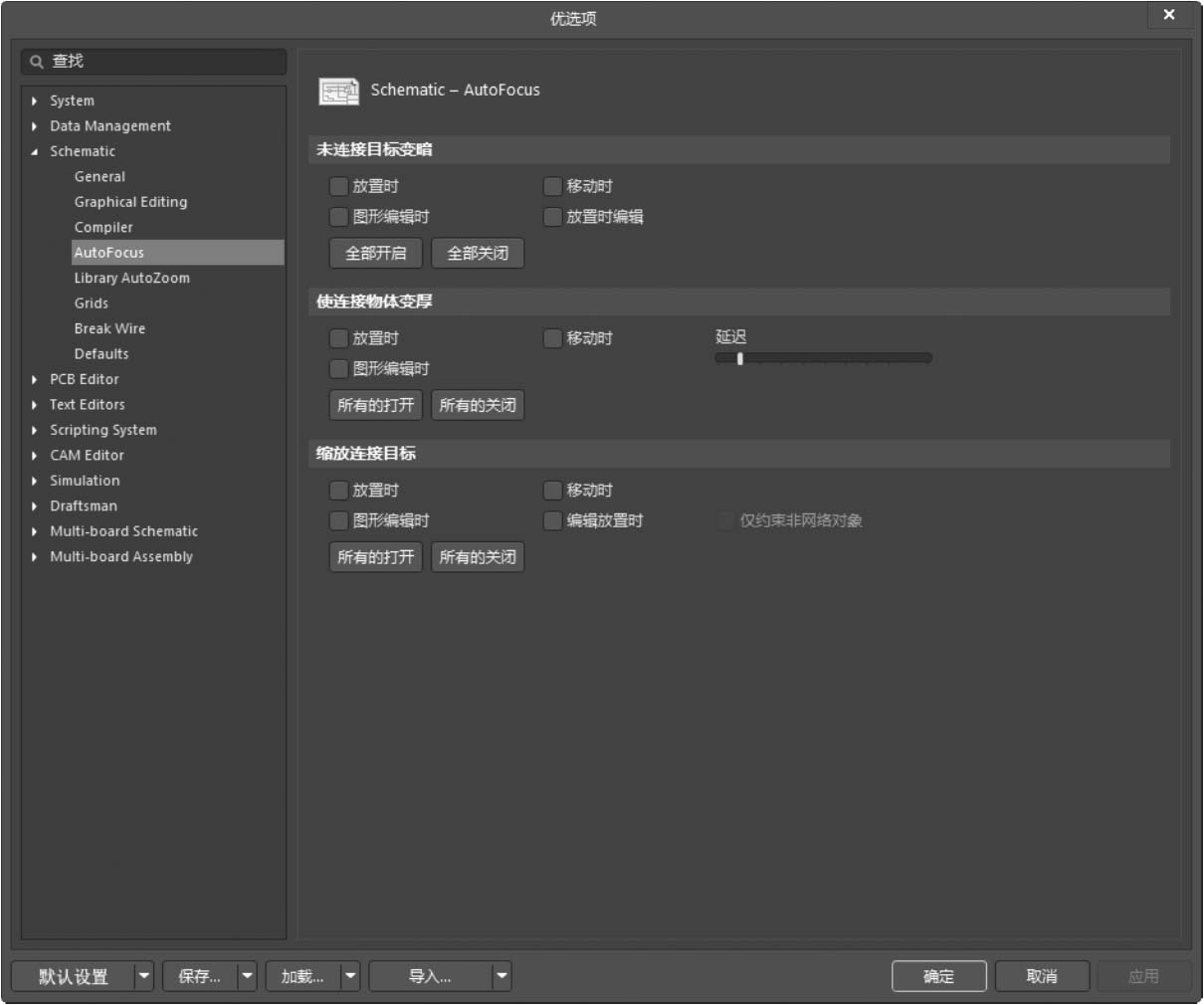

图2-48 AutoFocus选项卡
AutoFocus选项卡主要用来设置系统的自动聚焦功能，此功能可以根据电路原理图中的元器件或对象所处的状态进行相应的显示。
1.“未链接目标变暗”选项组
“未链接目标变暗”选项组用来设置对未连接对象的淡化显示。有4个复选框可供选择，分别是“放置时”、“移动时”、“图形编辑时”和“放置时编辑”。单击
按钮可以将这4个复选框全部选中，单击
按钮可以全部取消对这4个复选框的选择。淡化显示的程度可以用对应的滑块调节。
2.“使连接物体变厚”选项组
“使连接物体变厚”选项组用来设置对连接对象的加强显示。有3个复选框可供选择，分别是“放置时”、“移动时”和“图形编辑时”，其他设置同上。
3.“缩放连接目标”选项组
“缩放连接目标”选项组用来设置对连接对象的缩放。有5个复选框可供选择，分别是只有“放置时”、“移动时”、“图形编辑时”、“编辑放置时”和“仅约束非网络对象”。“仅约束非网络对象”复选框只有在选中“编辑放置时”复选框后，才能进行选择，其他设置同上。
