2.4.3 Complier选项卡的设置
在“优选项”对话框中，单击“Complier”（编译）选项，弹出Complier选项卡，如图2-46所示。Complier选项卡主要用于在对电路原理图进行电气检查时，根据检查出的错误生成各种报表和统计信息。

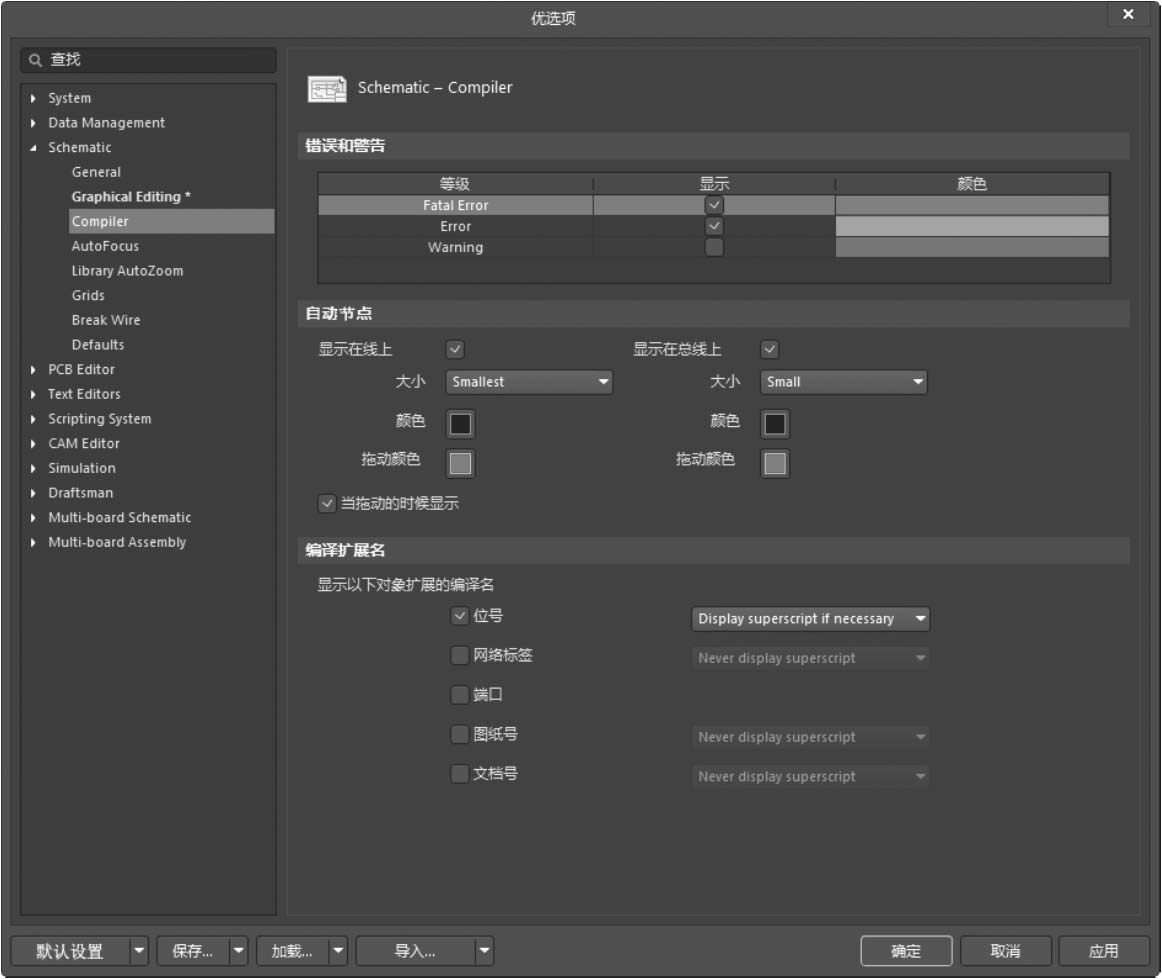

图2-46 Complier选项卡
1.“错误和警告”选项区域
“错误和警告”选项区域用来设置是否显示编译过程中出现的错误，是否选择颜色加以标记。系统错误有3种，分别是Fatal Error（致命错误）、Error（错误）和Warning（警告）。该选项区域采用系统默认设置即可。
2.“自动节点”选项区域
“自动节点”选项区域主要用来设置在进行电路原理图连线时，在导线的“T”字形连接处，系统自动添加电气节点的显示方式。
（1）“显示在线上”复选框：若勾选此复选框，导线上的“T”字形连接处会显示电气节点。电气节点大小有4种类型，如图2-47所示。单击该复选框下面的颜色显示框，在弹出的对话框中可以设置电气节点的颜色。
图2-47 电气节点大小类型
（2）“显示在总线上”复选框：若勾选此复选框，总线上的“T”字形连接处会显示电气节点。电气节点的大小和颜色的设置方法与导线上的“T”字形连接处电气节点的大小和颜色的设置方法相同。
3.“编译扩展名”选项区域
“编译扩展名”选项区域主要用来设置显示对象的扩展名。若选中“位号”复选框后，在电路原理图上会显示位号的扩展名，其他对象的设置操作与此相同。
