2.4.2 Graphical Editing 选项卡的设置
在“优选项”对话框中，单击“Graphical Editing”（图形编辑）选项，弹出Graphical Editing 选项卡，如图2-42所示。Graphical Editing 选项卡主要用来设置与绘图有关的一些参数。

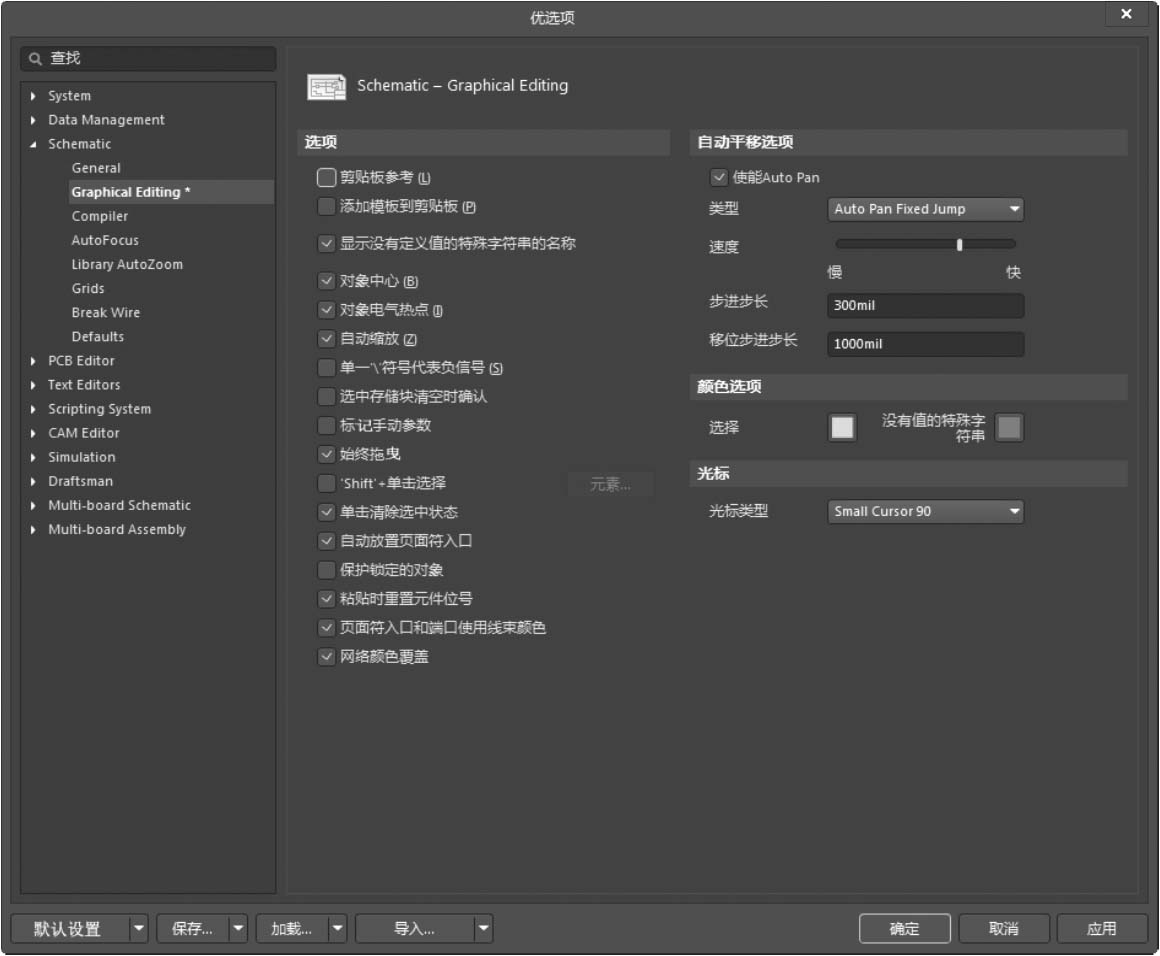

图2-42 Graphical Editing选项卡
1.“选项”选项组
● “剪贴板参数”复选框：勾选该复选框后，在复制或剪切选中的对象时，系统将提示确定一个参考点。建议用户勾选该复选框。
● “添加模板到剪贴板”复选框：勾选该复选框后，用户在执行复制或剪切操作时，系统会将当前文档所使用的模板一起添加到剪贴板中，所复制的电路原理图包含整个图纸。建议用户不勾选该复选框。
● “显示没有定义值的特殊字符串的名称”复选框：用于将特殊字符串转换成相应的内容。若勾选此复选项，当在电路原理图中使用特殊字符串时，显示状态下会转换成实际字符，否则将保持原样。
● “对象中心”复选框：勾选该复选框后，在移动元器件时，光标将自动跳到元器件的参考点（元器件具有参考点时）或对象的中心（对象不具有参考点时）。若不勾选该复选框，在移动对象时，光标将自动滑到元器件的电气节点。
● “对象电气热点”复选框：勾选该复选框后，当用户移动或拖动某一对象时，光标自动跳转至距离对象最近的电气节点（如元器件的管脚末端）。建议用户勾选该复选框。如果需要使用勾选“对象中心”复选框后的功能，则应取消对“对象电气热点”复选框的勾选，否则在移动元器件时，光标仍然会自动跳转至元器件的电气节点。
● “自动缩放”复选框：勾选该复选框后，在插入元器件时，电路原理图可以自动实现缩放，实现最佳的视图比例。建议用户勾选该复选框。
● “单一'\'符号代表负信号”复选框：一般在电路设计中，我们习惯在管脚的说明文字顶部加一条横线表示该管脚低电平有效，在网络标签上也采用此种标识方法。Altium Designer 20允许用户使用“\”在文字顶部加一条横线。例如，RESET低有效，可以采用“\R\E\S\E\T”的方式在该字符串顶部加一条横线。勾选该复选框后，只要在网络标签名称的第一个字符前加一个“\”，则该网络标签名就会全部被加上横线。
● “选中存储块清空时确认”复选框：勾选该复选框后，在清除选定的存储器时，将出现确认对话框。勾选该复选框可以防止由于疏忽而清除选定的存储器。建议用户勾选该复选框。
● “标记手动参数”复选框：用于设置是否显示参数自动定位被取消的标记点。勾选该复选框后，如果对象的某个参数已取消了自动定位属性，那么在该参数的旁边会出现点状标记，提示用户该参数不能自动定位，需要手动定位，即应该与该参数所属的对象一起移动或旋转。
● “始终拖曳”复选框：勾选该复选框后，在移动某一选中的对象时，与其相连的导线也随之被拖动，以保持连接关系。若不勾选该复选框，在移动对象时，与其相连的导线不会被拖动。
● “'Shift'+单击选择”复选框：勾选该复选框后，只有在按下Shift键时，单击才能选中对象。此时，右侧的“Primitives”（原始的）按钮被激活。单击“元素”按钮，弹出如图2-43所示的“必须按住Shift选择”对话框，在该对话框中可以设置哪些对象只有在按下Shift键时，单击才能选中。勾选该复选框后，对电路原理图的编辑会很不方便，建议用户不勾选该复选框，直接单击选择对象即可。
图2-43 “必须按住Shift选择”对话框
● “单击清除选中状态”复选框：勾选该复选框后，单击电路原理图编辑窗口中的任意位置就可以解除对某一对象的选中状态，不需要使用菜单命令或“原理图标准”工具栏中的
（取消对当前所有文件的选中）按钮。建议用户勾选该复选框。
● “自动放置页面符入口”复选框：勾选该复选框后，系统会自动放置图纸入口。
● “保护锁定的对象”复选框：勾选该复选框后，系统会对锁定的对象进行保护。若不勾选该复选框，则锁定对象不会被保护。
● “粘贴时重置元器件位号”复选框：勾选该复选框后，复制粘贴后的元器件标号会被重置。
● “页面符入口和端口使用线束颜色”复选框：勾选该复选框后，将原理图中的图纸入口与电路按端口颜色设置为线束颜色。
● “网络颜色覆盖”复选框：选中该复选框后，电路原理图中的栅格显示对应的颜色。
2.“自动平移选项”选项组
该选项组主要用于设置系统的自动摇镜功能，即当光标在栅格原理图上移动时，系统会自动移动电路原理图，以保证光标指向的位置进入可视区域。
（1）“类型”下拉菜单：单击该选项的下拉按钮，弹出如图2-44所示的下拉列表，其各项功能如下。
● Auto Pan Fixed Jump：以Step Size和Shift Step Size所设置的值自动移动。
● Auto Pan ReCenter：重新定位编辑区的中心位置，即以光标所指的边为新的编辑区中心。系统默认设置为Auto Pan Fixed Jump。
（2）“速度”：通过调节滑块可设定自动移动速度，滑块越靠右，移动速度越快。
（3）“步进步长”文本框：用于设置滑块每一步移动的距离值，系统默认值为30mil。
（4）“移位步进步长”文本框：用于设置在按住Shift键的情况下，电路原理图自动移动的步长。该文本框的值一般要大于“步进步长”文本框中的值，这样在按住Shift键时可以加快图纸的移动速度，系统默认值为100mil。
3.“颜色选项”选项组
“颜色选项”选项组用于设置选中对象的颜色。单击“选择”右边的颜色显示框，系统将弹出如图2-45所示的“选择颜色”对话框，在该对话框中可以设置选中对象的颜色。

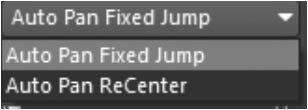

图2-44 下拉列表

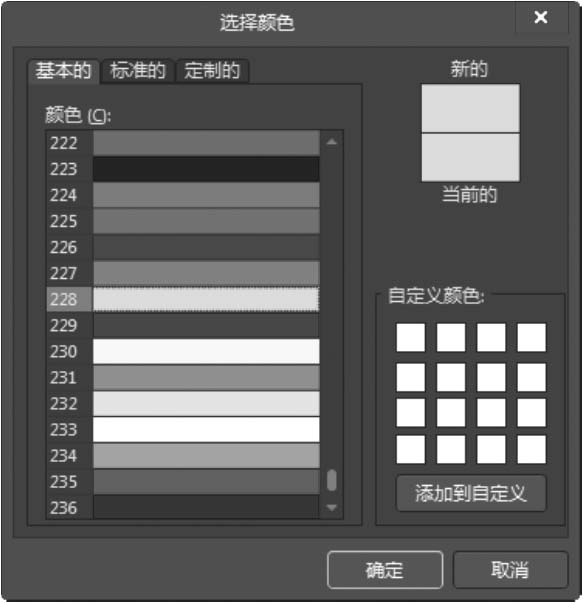

图2-45 “选择颜色”对话框
4.“光标”选项组
“光标”选项组用于设置光标的类型。在“光标类型”下拉列表中，包含Large Cursor 90（长十字形光标）、Small Cursor 90（短十字形光标）、Small Cursor 45（短45°交叉光标）、Tiny Cursor 45（小45°交叉光标）4种类型的光标。系统默认光标类型为Small Cursor 90（短十字形光标）。
