2.3.5　填写图纸参数信息

图纸参数信息记录了电路原理图的参数信息和更新记录。填写图纸参数信息可以使用户更系统、更有效地对设计的图纸进行管理。

建议用户对图纸参数信息进行设置。当设计项目中包含很多图纸时，图纸参数信息就显得非常有用了。

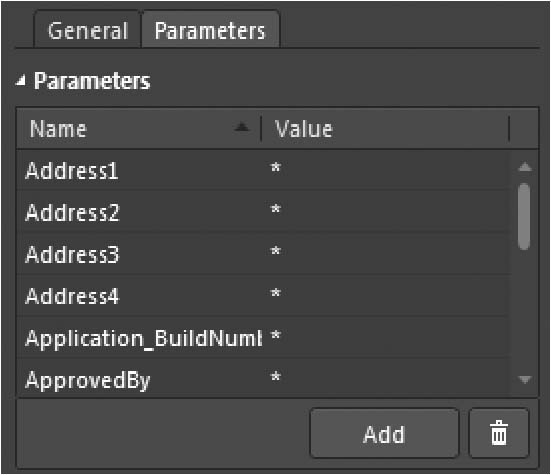

打开Properties（属性）面板中的Parameter（参数）选项卡即可对图纸参数信息进行设置，如图2-39所示。

在Parameter（参数）选项卡中可以填写的电路原理图信息有很多，简单介绍如下。

●　Address1、Address2、Address3、Address4：用于填写设计公司或单位的地址。

●　ApprovedBy：用于填写项目设计负责人姓名。

●　Author：用于填写设计者姓名。

●　CheckedBy：用于填写审核者姓名。

●　CompanyName：用于填写设计公司或单位的名称。

●　CurrentDate；用于填写当前日期。

●　CurrentTime：用于填写当前时间。

●　Date：用于填写日期。

●　DocumentFullPathAndName：用于填写设计文件名及其完整的保存路径。

●　DocumentName：用于填写文件名。

●　DocumentNumber：用于填写文件数量。

●　DrawnBy：用于填写图纸绘制者姓名。

●　Engineer：用于填写工程师姓名。

●　ImagePath：用于填写影像路径。

●　ModifiedDate：用于填写修改的日期。

●　Organization：用于填写设计机构名称。

●　Revision：用于填写图纸版本号。

●　Rule：用于填写设计规则信息。

●　SheetNumber：用于填写电路原理图的编号。

●　SheetTotal：用于填写电路原理图的总数。

●　Time：用于填写时间。

●　Title：用于填写电路原理图标题。

在要填写或修改的参数上双击或选中要修改的参数后，在文本框中修改各个设定值，单击“Add”（添加）按钮，系统就会添加相应的参数属性。用户可以在Parameter（参数）选项卡中选择ModifiedDate（修改日期），在Value（值）选项组对应的文本框中填入修改日期，完成该参数的设置，如图2-40所示。
