2.3.4　栅格和光标的设置

1.设置栅格

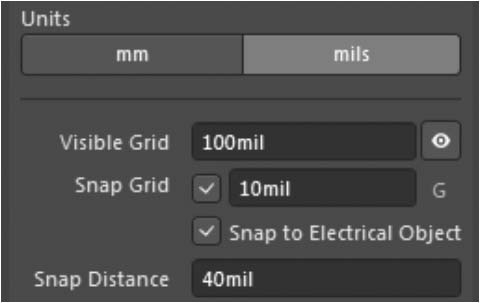

在原理图编辑器中，编辑窗口的背景是栅格型的，这种栅格属于可视栅格，是可以改变的。栅格极大地方便了元器件的放置和线路的连接，使用户可以轻松地排列元器件、整齐地走线。Altium Designer 20提供了Snap Grid（捕获）和Visible Grid（可见的）两种栅格。栅格设置界面如图2-32所示。

●　Snap Grid（捕获）文本框。在该文本框中输入捕获栅格大小，也就是光标每次移动的距离值。光标在移动时，以右侧文本框的设置值为基本单位，系统默认值为10个像素点。用户可根据设计的要求输入新的数值来改变光标每次移动的最小间隔距离。

●　Visible Grid（可见的）文本框。在该文本框中输入可视栅格大小，激活 （可见）按钮，该按钮用于控制是否启用捕获栅格，即在图纸上是否可以看到栅格。对图纸上栅格间的距离进行设置，系统默认值为100个像素点。若不激活可见按钮，则表示在图纸上不显示栅格。

●　Snap to Electrical Object（捕获电栅格）复选框。如果勾选了该复选框，在绘制连线时，系统会以光标所在位置为中心，以Snap Distance（栅格范围）文本框中的设置值为半径，向四周搜索电气节点。如果在搜索半径内有电气节点（Manual Junction），则光标将自动移动到该节点并在该节点上显示一个圆形亮点，搜索半径的数值可以自行设定。如果不勾选该复选框，则系统无法自动寻找电气节点。

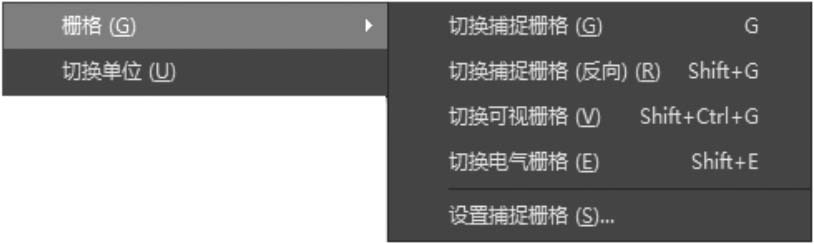

依次选择菜单栏中的“视图”→“栅格”命令，在弹出的子菜单中有用于切换3种栅格启用状态的命令，如图2-33所示。选择“设置捕捉栅格”命令，系统将弹出如图2-34所示的“Choose a snap grid size”（选择捕获栅格尺寸）对话框，在该对话框中可以输入捕获栅格的参数值。

Altium Designer 20提供了两种栅格形状，即Lines Grid（线状栅格）和Dots Grid（点状栅格），如图2-35所示。

设置Lines Grid和Dots Grid的具体步骤如下。

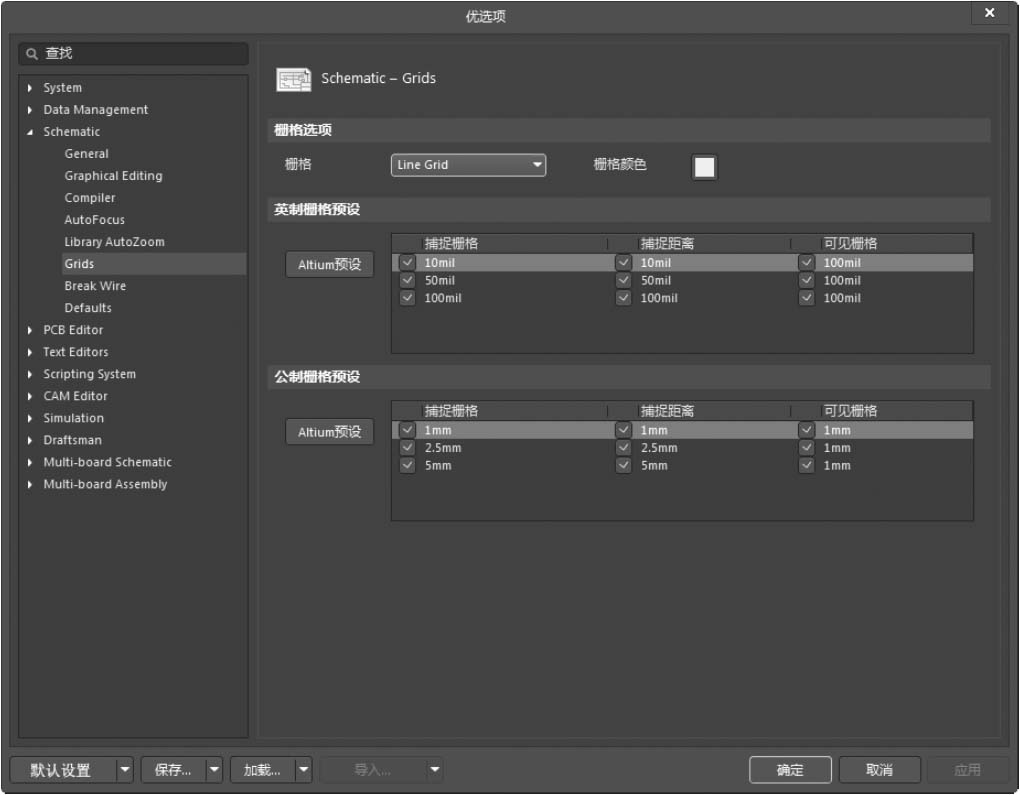

（1）依次选择菜单栏中的“工具”→“原理图优先项”命令，或者在电路原理图图纸上右击，弹出快捷菜单，选择“原理图优先项”命令，打开“优选项”对话框。在“优选项”对话框中选择Grids（栅格）选项，或者直接依次选择“选项”→“栅格”命令，打开栅格设置界面，如图2-36所示。

（2）在“栅格”选项的下拉列表中有两个选项，分别为 Line Grid和Dot Grid。若选择 Line Grid选项，则在电路原理图图纸上显示线状栅格；若选择Dot Grid选项，则在电路原理图图纸上显示点状栅格。

（3）在“栅格颜色”选项中，单击右侧颜色显示框可以对栅格颜色进行设置。

2.设置光标

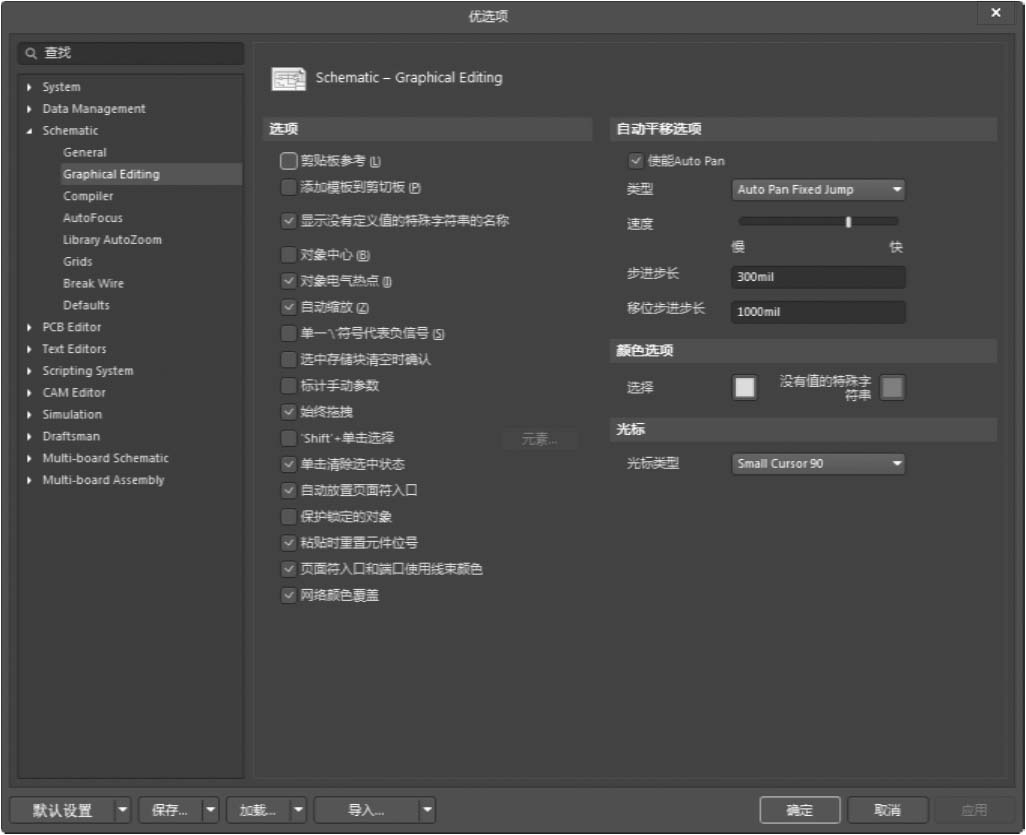

依次选择菜单栏中的“工具”→“原理图优先项”命令，或者在电路原理图图纸上右击，弹出快捷菜单，选择“原理图优先项”命令，打开“优选项”对话框。在“优选项”对话框中选择Graphical Editing（图形编辑）选项，打开图形编辑界面，如图2-37所示。

在图形编辑界面中，可以对光标进行设置，包括光标在绘图时、放置元器件时、放置导线时的形状。

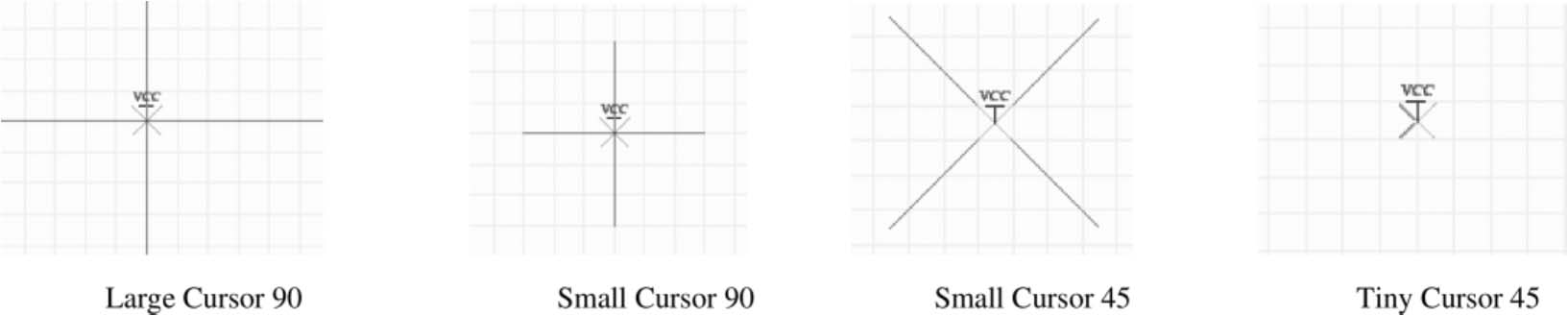

单击“光标类型”后面的下拉按钮，在弹出的下拉列表中有4种光标类型，即Large Cursor 90、Small Cursor 90、Small Cursor 45、Tiny Cursor 45，如图2-38所示。
