2.3.3　图纸的方向、标题栏和颜色的设置

1.设置图纸方向

可通过Properties（属性）面板中的Orientation（定位）下拉列表来设置图纸方向，可以将图纸方向设置为水平方向（Landscape），即横向；也可以设置为垂直方向（Portrait），即纵向。一般在绘制和显示时设为横向，在打印输出时可根据需要设为横向或纵向。

2.设置图纸标题栏

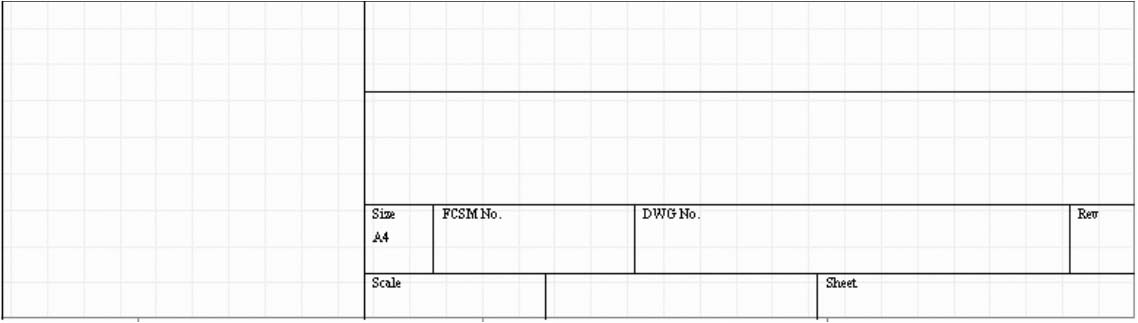

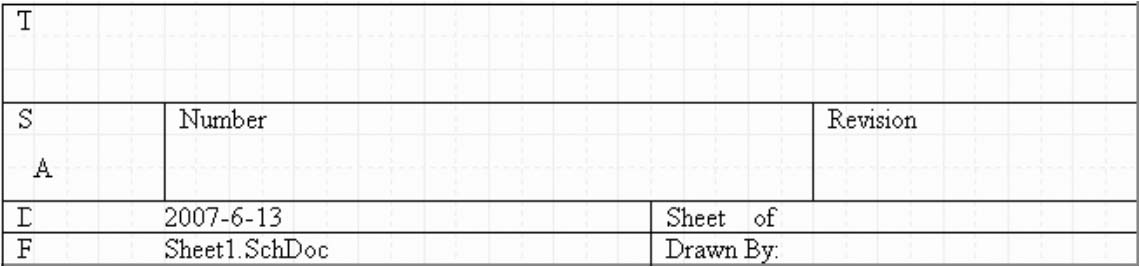

选中Properties（属性）面板中的Title Block复选框就可以对图纸的标题栏进行设置。有两种标题栏可供选择：Standard（标准型）标题栏（见图2-29）和ANSI（美国国家标准协会模式）标题栏（见图2-30）。

3.设置图纸颜色

在Properties（属性）面板的Units（单位）选项组中，单击Sheet Color（图纸的颜色）右边的颜色显示框，在弹出的对话框中设置图纸的颜色。

4.设置图纸参考说明区域

在Properties（属性）面板的Margin and Zones（边界和区域）选项组中，可以通过Show Zones（显示区域）复选框对参考说明区域进行设置，勾选该复选框表示显示参考说明区域，否则不显示参考说明区域。一般应该选择显示参考说明区域。

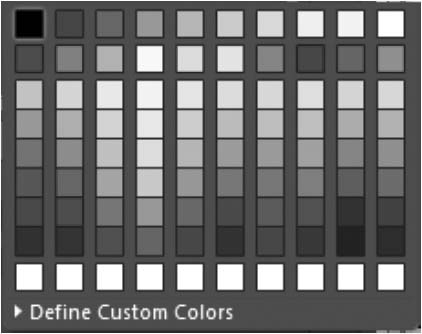

在Units（单位）选项组中，单击Sheet Border（图纸的边界）右边的颜色显示框，然后在弹出的对话框中选择边框的颜色，如图2-31所示。
