2.3.1　图纸大小的设置

1.打开图纸设置对话框

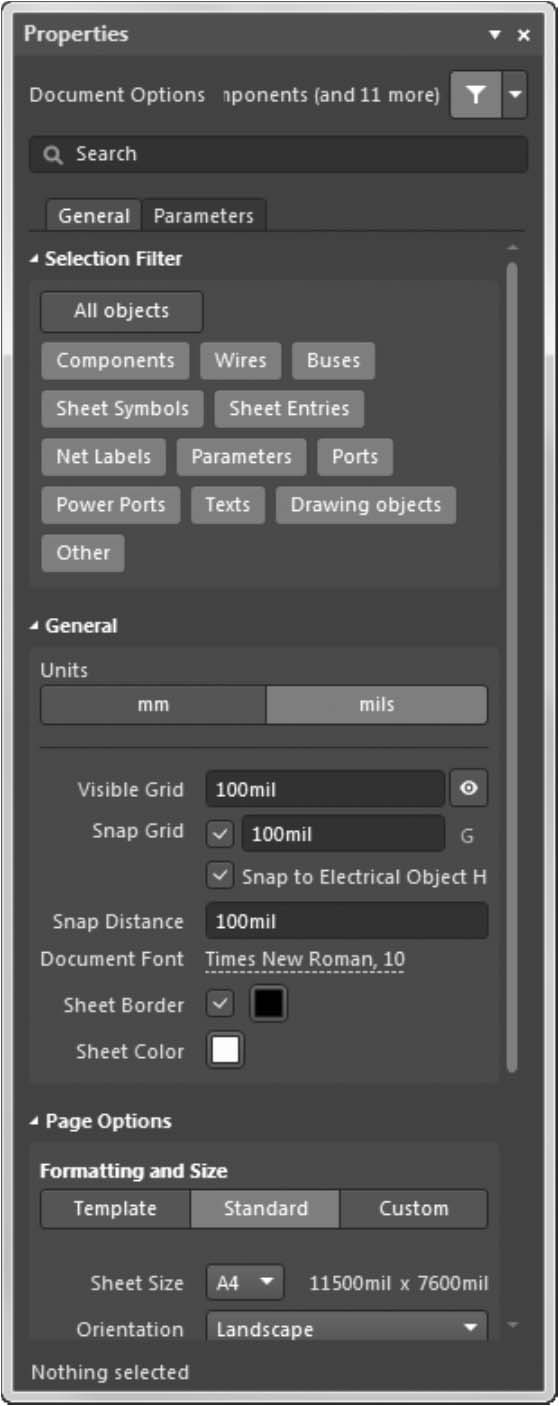

在新建的电路原理图文件界面右下角单击 按钮，弹出快捷菜单，选择“Properties”（属性）命令，打开Properties（属性）面板，该面板自动固定在右侧边界上，如图2-21所示。

Properties（属性）面板包含与当前工作区中所选择条目相关的信息和控件。如果当前工作区中没有选择任何对象，在从PCB文档访问时，Properties（属性）面板显示电路板选项；在从电路原理图访问时，Properties（属性）面板显示文档选项；在从库文档访问时，Properties（属性）面板显示库选项；在从多板文档访问时，Properties（属性）面板显示多板选项。Properties（属性）面板还显示当前活动的BOM文档（*.BomDoc），也可以即时更改通用的文档选项。在工作区中放置对象（弧形、文本字符串、线等）时，Properties（属性）面板也会出现。在放置对象之前，也可以使用Properties（属性）面板配置对象。通过Selection Filter（选择过滤器），可以控制在工作区中能选择的内容和不能选择的内容，如图2-22所示。

Properties（属性）面板包含如下两种功能。

（1）search（搜索）功能。

允许在Properties（属性）面板中搜索所需的条目，有General（通用）和Parameters（参数）两个选项卡。

（2）设置过滤对象功能。

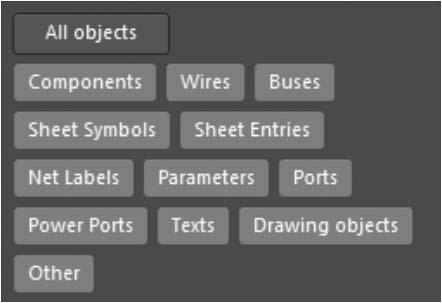

单击Properties（属性）面板中的Document Options（文档选项）选项组 的下拉按钮，弹出如图2-23所示的对象选择过滤器。

单击“All objects”按钮，表示在电路原理图中选择对象时，选中所有类别的对象，包括Components、Wires、Buses、Sheet Symbols、Sheet Entries、Net Labels、Parameters、Ports、Power Ports、Texts、Drawing objects、Other，可单独选择其中的某个选项，也可全部选中。

在Selection Filter（选择过滤器）选项组中显示同样的选项。

2.设置图纸大小

打开Properties（属性）面板中的Page Options（图页选项）选项组，Formating and Size（格式与尺寸）选项用于设置图纸尺寸。Altium Designer 20提供了3种设置图纸尺寸的方式。

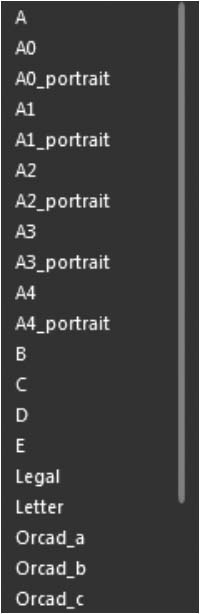

第一种：Template（模板）。单击Template（模板）下拉按钮，在弹出的下拉列表中可以选择已定义好的图纸标准尺寸，包括模型图纸尺寸（A0_portrait～A4_portrait）、公制图纸尺寸（A0～A4）、英制图纸尺寸（A～E）、CAD标准尺寸（A～E）、OrCAD标准尺寸（Orcad_a～Orcad_e）及其他格式（Letter、Legal、Tabloid等）的尺寸，如图2-24所示。

当一个模板被设置为默认模板后，每次在创建新文件时，系统会自动套用该模板，适用于固定使用某个模板的情况。若没有设置默认模板文件，则Template文本框中显示空白。

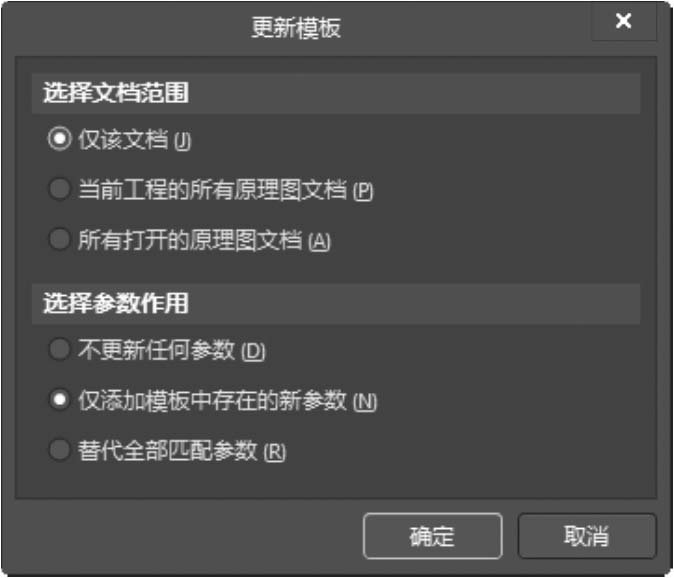

在Properties（属性）面板Template（模板）的下拉列表中选择A、A0等模板，单击 按钮，弹出如图2-25所示的“更新模板”对话框。

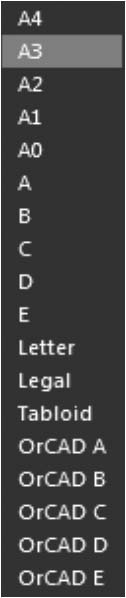

第二种：Standard（标准风格）。单击Sheet Size（图纸尺寸）右侧的 按钮，在下拉列表中可以选择已定义好的图纸标准尺寸，包括公制图纸尺寸（A0～A4）、英制图纸尺寸（A～E）、CAD标准尺寸（A～E）、OrCAD标准尺寸（OrCAD A～OrCAD E）及其他格式（Letter、Legal、Tabloid等）的尺寸，如图2-26所示。

第三种：Custom（自定义风格），包括Width（定制宽度）、Height（定制高度）。

在设计过程中，除了需要对图纸的尺寸进行设置，往往还需要对图纸的其他选项进行设置，如图纸的方向、标题栏样式和图纸的颜色等。这些设置可以在Page Options（图页选项）选项组中完成。

3.自定义图纸设置

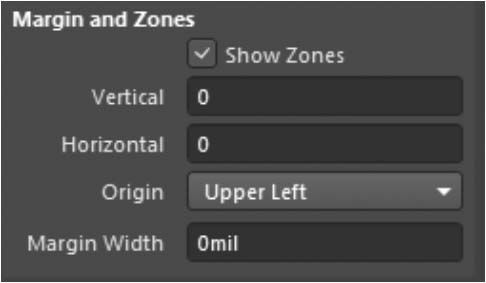

在Properties（属性）面板中的Margin and Zones（边界和区域）选项组中，设置边界与区域，如图2-27所示。在Vertical（垂直）、Horizontal（水平）两个文本框中输入边框与边界的间距值。在Origin（原点）下拉列表中选择原点位置，如Upper Left（左上）、Bottom Right（右下）。在Margin Width（边界宽度）文本框中输入边界的宽度值。

在Properties（属性）面板中的Units（单位）选项区，通过勾选或不勾选Sheet Border（显示边界）复选框可以设置是否显示边框。勾选Sheet Border（显示边界）复选框表示显示边框，否则不显示边框。
