2.2.3　原理图编辑器介绍

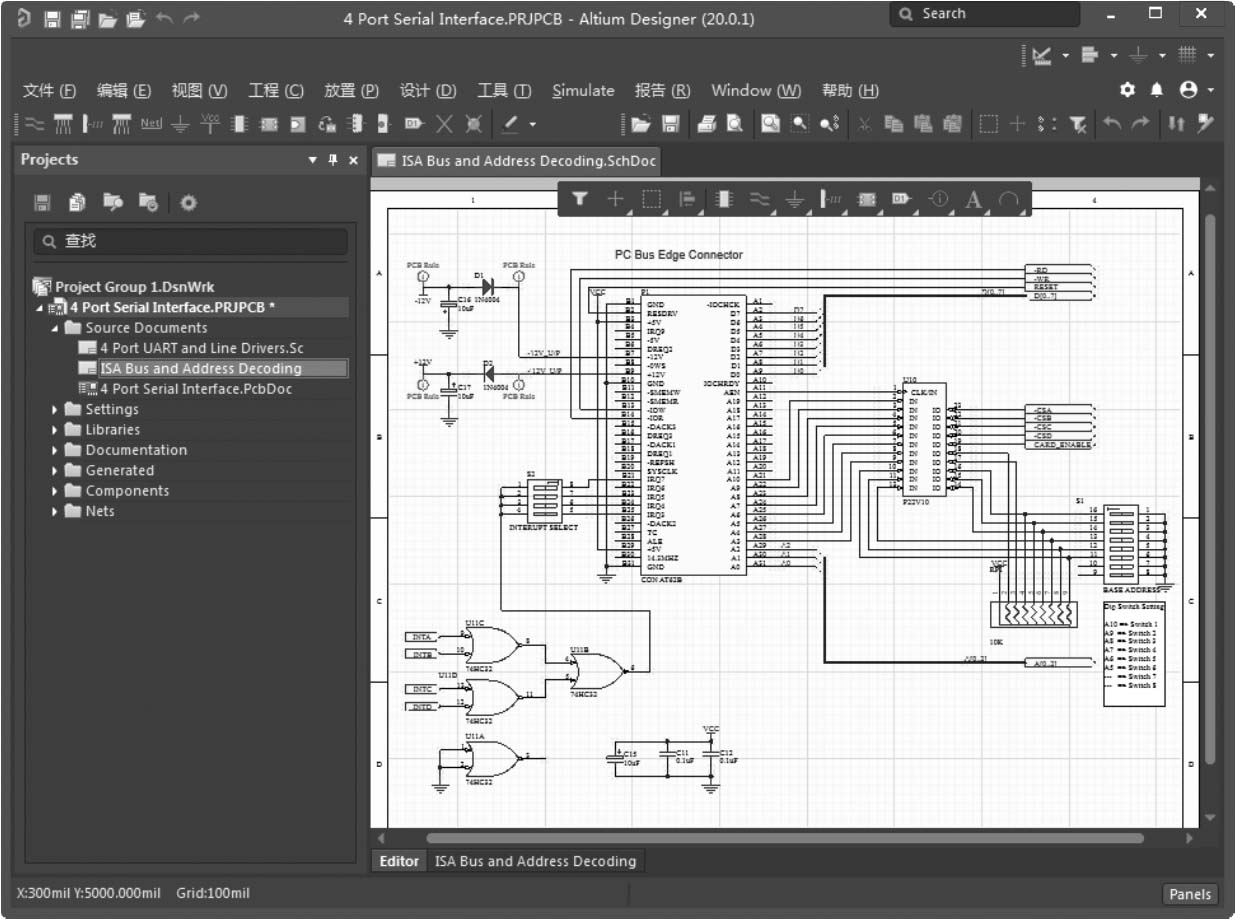

在打开一个电路原理图文件或创建一个新的电路原理图文件的同时，Altium Designer 20的原理图编辑器将被启动，如图2-13所示。下面介绍原理图编辑器的主要组成部分。

1.菜单栏

Altium Designer 20设计系统在对不同类型的文件进行操作时，主菜单的内容会发生相应的改变。原理图编辑器的主菜单如图2-14所示。在设计过程中，对电路原理图的各种编辑都可以通过主菜单中的相应命令来实现。

2.原理图标准工具栏

随着原理图编辑器的改变，编辑窗口会出现不同的主工具栏。原理图标准工具栏为用户提供了一些常用文件操作的快捷方式，如图2-15所示。

依次选择菜单栏中的“视图”→“工具栏”→“原理图标准”命令，可以打开或关闭原理图标准工具栏。

3.布线工具栏

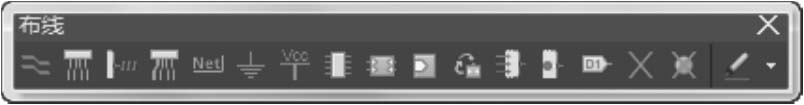

布线工具栏主要用于在绘制电路原理图时，放置元器件、电源、地、端口、图纸标号及未用管脚标志等，同时可以完成连线操作，如图2-16所示。

依次选择菜单栏中的“视图”→“工具栏”→“布线”命令，可以打开或关闭布线工具栏。

4.编辑窗口

编辑窗口就是进行电路原理图设计的工作区。在编辑窗口中可以绘制新的电路原理图，也可以对原有的电路原理图进行编辑和修改。

5.快捷工具栏

快捷工具栏用来访问一些常用的放置命令和布线命令，如图2-17所示。利用快捷工具栏可以轻松地将对象放置在电路原理图、PCB、Draftsman和库文档中，并且可以在PCB文档中一键执行布线，而无须使用主菜单。快捷工具栏的控件依赖于当前正在工作的原理图编辑器。

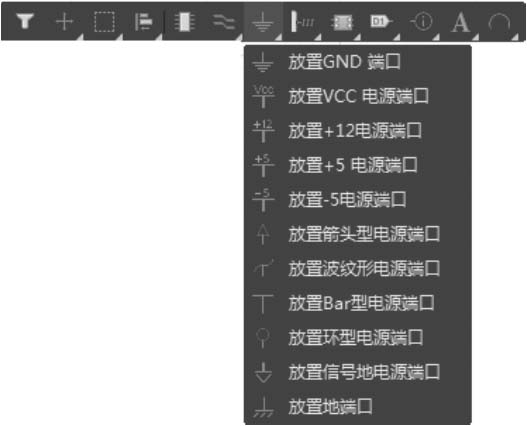

当快捷工具栏中的某个对象最近被使用后，该对象就变成了活动/可见按钮。活动/可见按钮的右下方有一个小三角形，在小三角上右击即可弹出下拉菜单，如图2-18所示。

6.坐标栏

坐标栏位于编辑窗口的左下方，坐标栏中会显示光标当前位置的坐标，如图2-19所示。

7.面板控制中心

面板控制中心用来开启或关闭各种工作面板，如图2-20所示。
