2.2.2　创建新的项目文件

在进行工程设计时，通常需要先创建一个项目文件，这样有利于对文件进行管理。

1.项目文件的创建

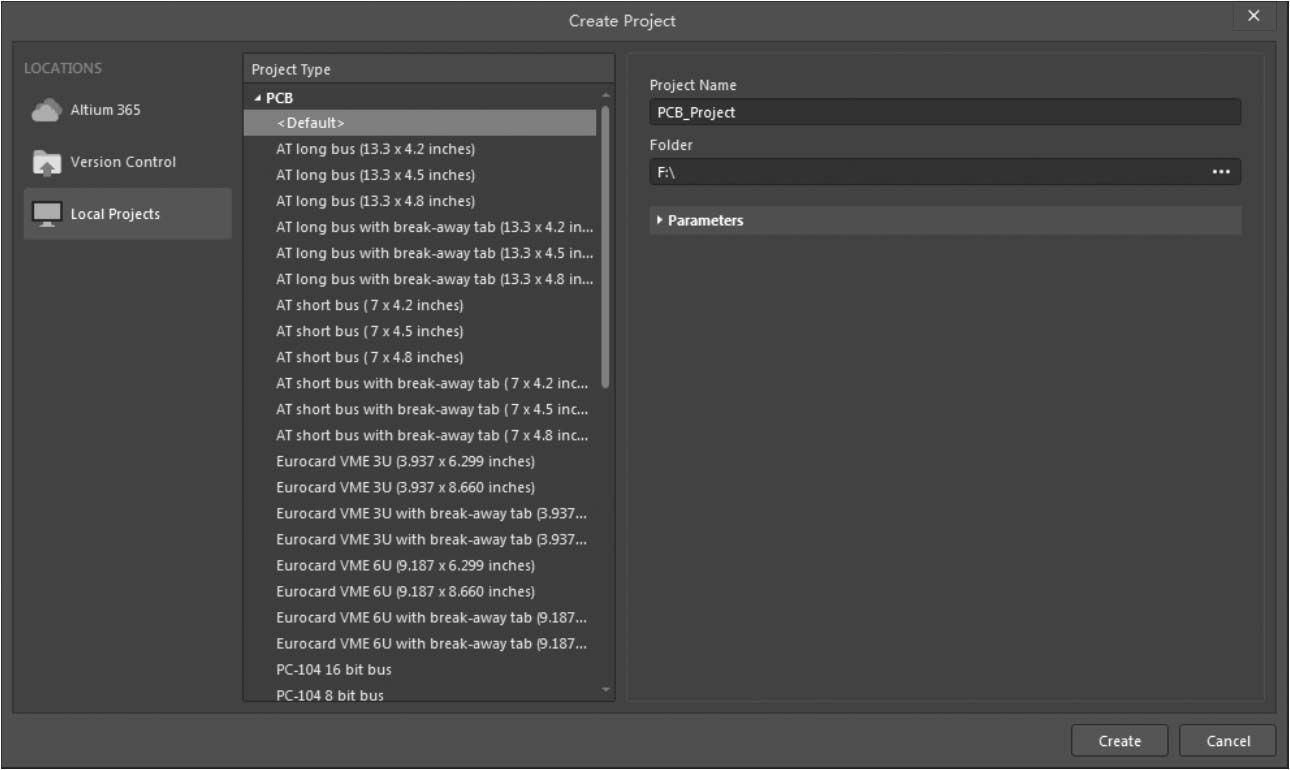

（1）依次选择菜单栏中的“文件”→“新的”→“项目”命令，在弹出的“Create Project”（新建工程）对话框中列出了可以创建的各种工程类型，选择需要的工程类型即可，如图2-9所示。

在“Create Project”对话框中，包括以下几个选项。

●　在“Project Name”（工程名称）文本框中输入项目文件的名称，默认名称为PCB_Project，后面新建的项目名称依次添加数字后缀，如PCB_Project_1、PCB_Project_2等。

●　在“Folder”（路径）文本框中显示要创建的项目文件的路径，单击 按钮，弹出“Browse for Project Location”（搜索项目位置）对话框，选择路径文件夹。

（2）单击 按钮，在Project（工程）面板中出现了新建的工程文件，系统默认的新建工程文件名称为PCB_Project.PrjPcb，如图2-10所示。

2.文件的保存

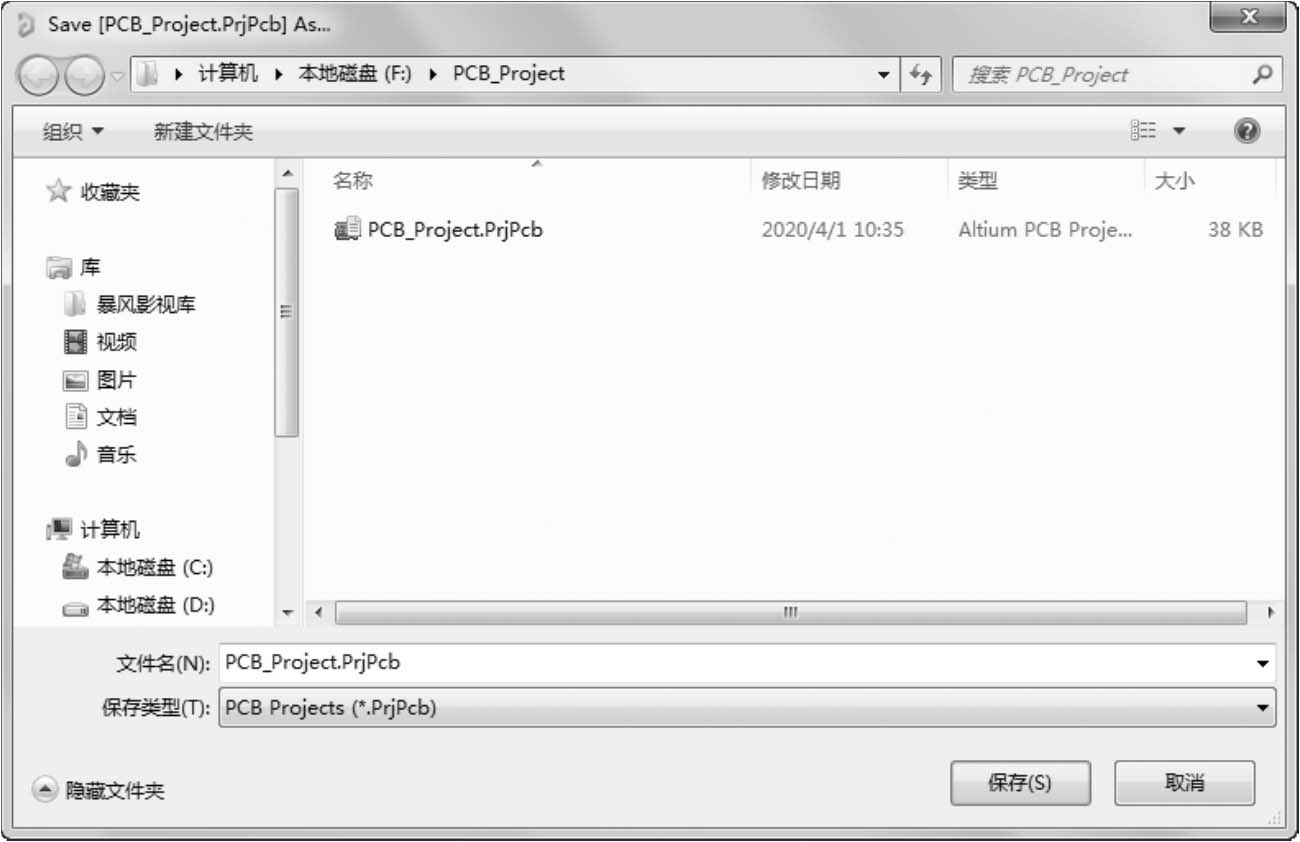

依次选择菜单栏中的“文件”→“保存工程为”命令，打开如图2-11所示的保存项目文件对话框。

在保存项目文件对话框中，用户可以更改设计项目的名称、所保存的文件路径等，文件默认类型为“PCB Projects”，后缀名为“.PrjPcb”。

工程文件的保存同样可以使用右键命令和工具按钮来完成，这里不再赘述。

3.文件的打开

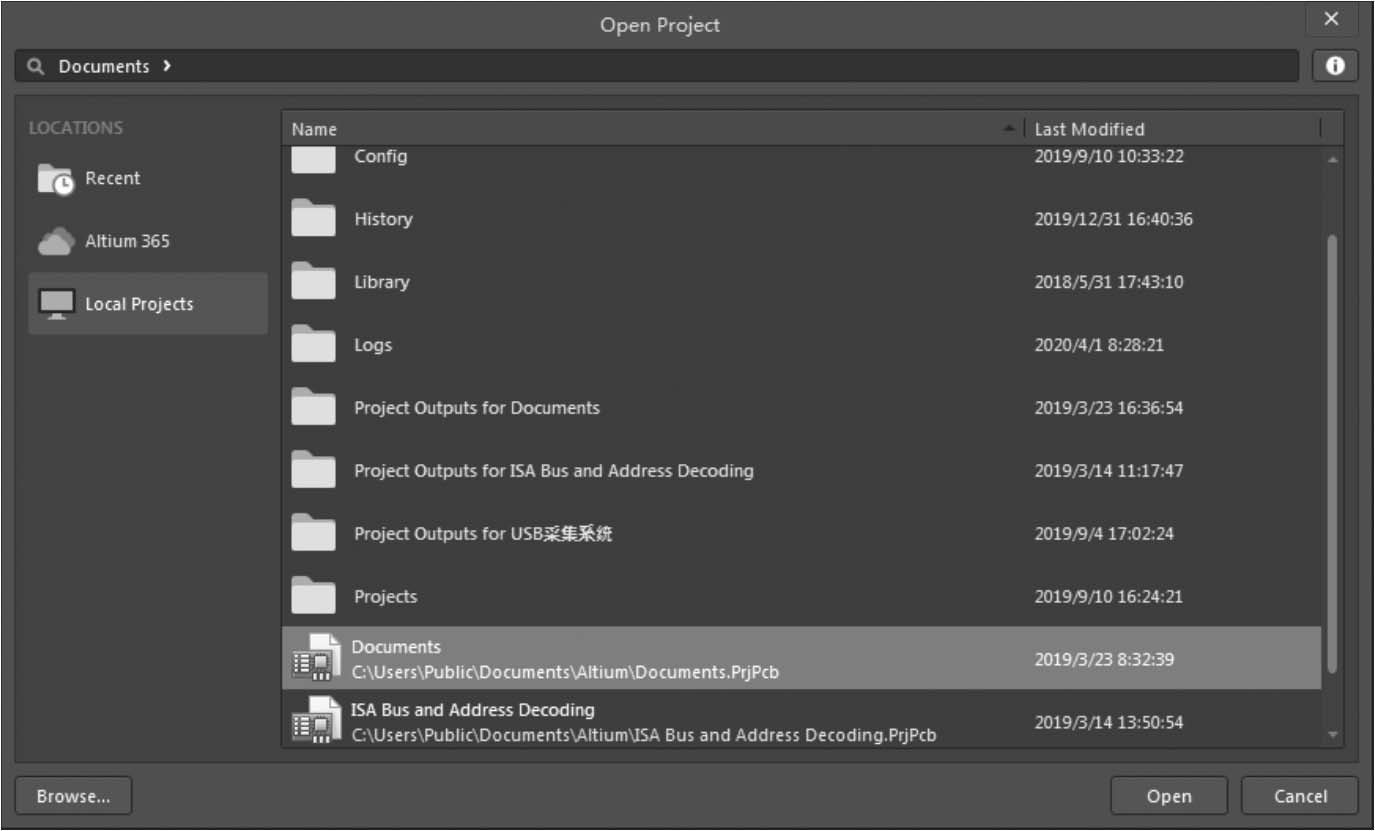

依次选择菜单栏中的“文件”→“打开工程”命令，打开如图2-12所示的对话框，在该对话框中选择将要打开的文件，将其打开。
