2.2.1　创建、保存和打开电路原理图文件

Altium Designer 20为用户提供了十分友好且易用的编辑环境，它打破了传统的EDA设计模式，采用以工程为中心的设计环境，在一个工程中，各个文件之间互有关联，当工程被编辑以后，工程中的电路原理图文件或PCB文件都会同步更新。因此，要进行一个PCB的整体设计，就要在设计电路原理图的时候，创建一个新的PCB工程。

1.新建电路原理图文件

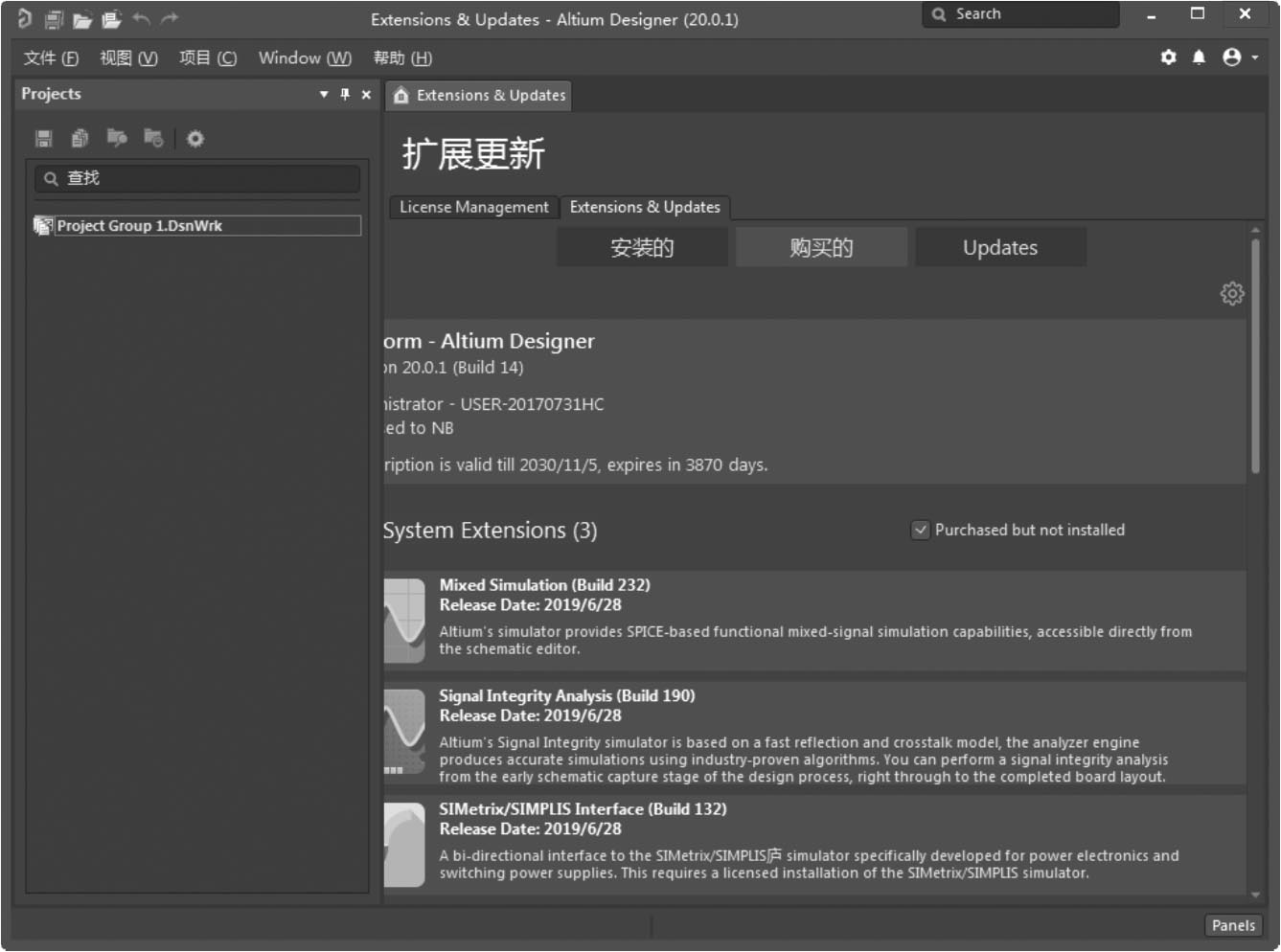

启动Altium Designer 20，弹出如图2-2所示的Altium Designer 20集成开发环境窗口。

创建新的电路原理图文件的方法有以下两种。

（1）菜单命令。

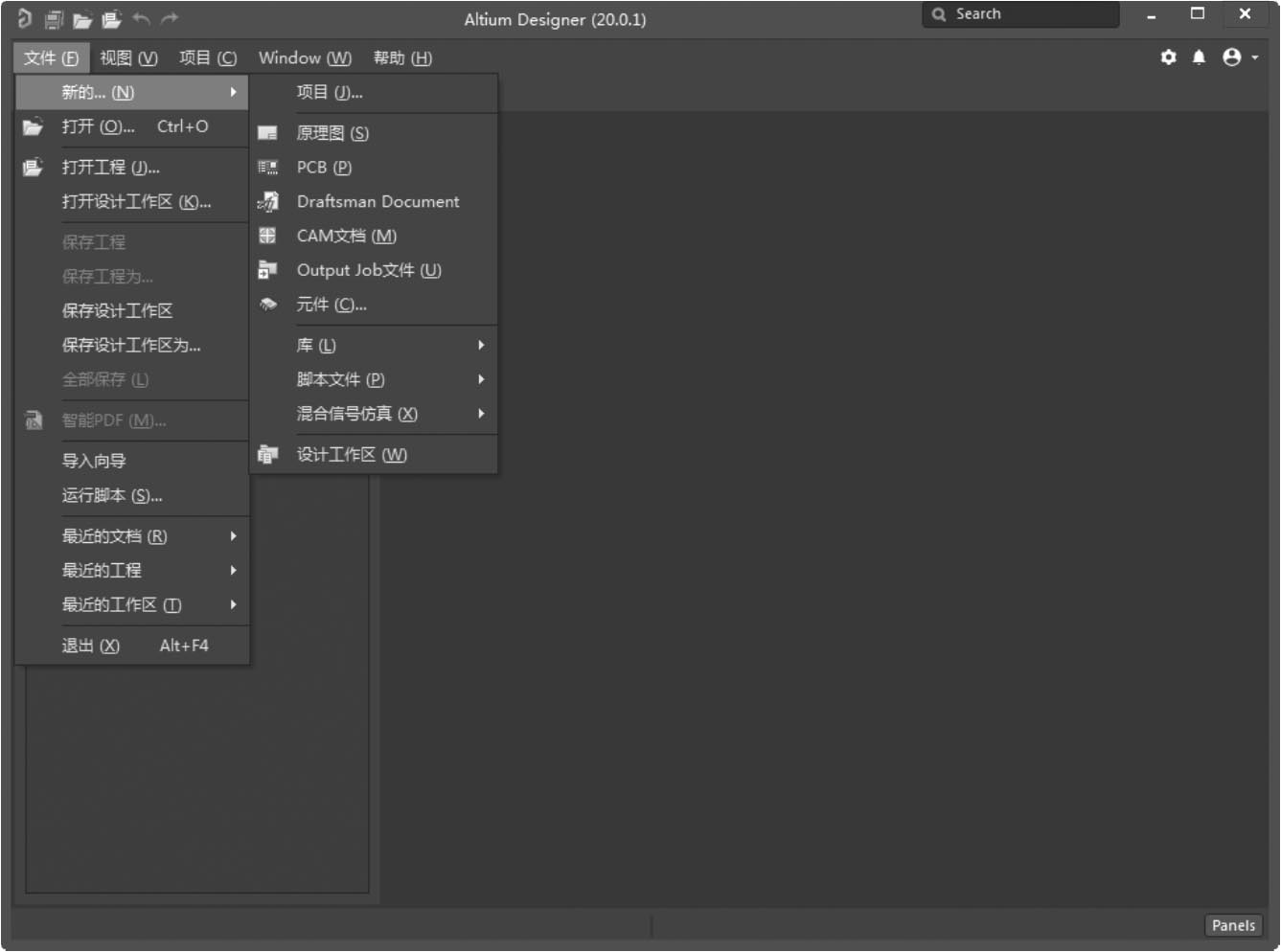

在Altium Designer 20集成开发环境窗口中，依次选择菜单栏中的“文件”→“新的”命令，如图2-3所示。在弹出的下一级菜单中可以新建电路原理图文件、PCB文件、电路原理图库、PCB库、PCB专案等。

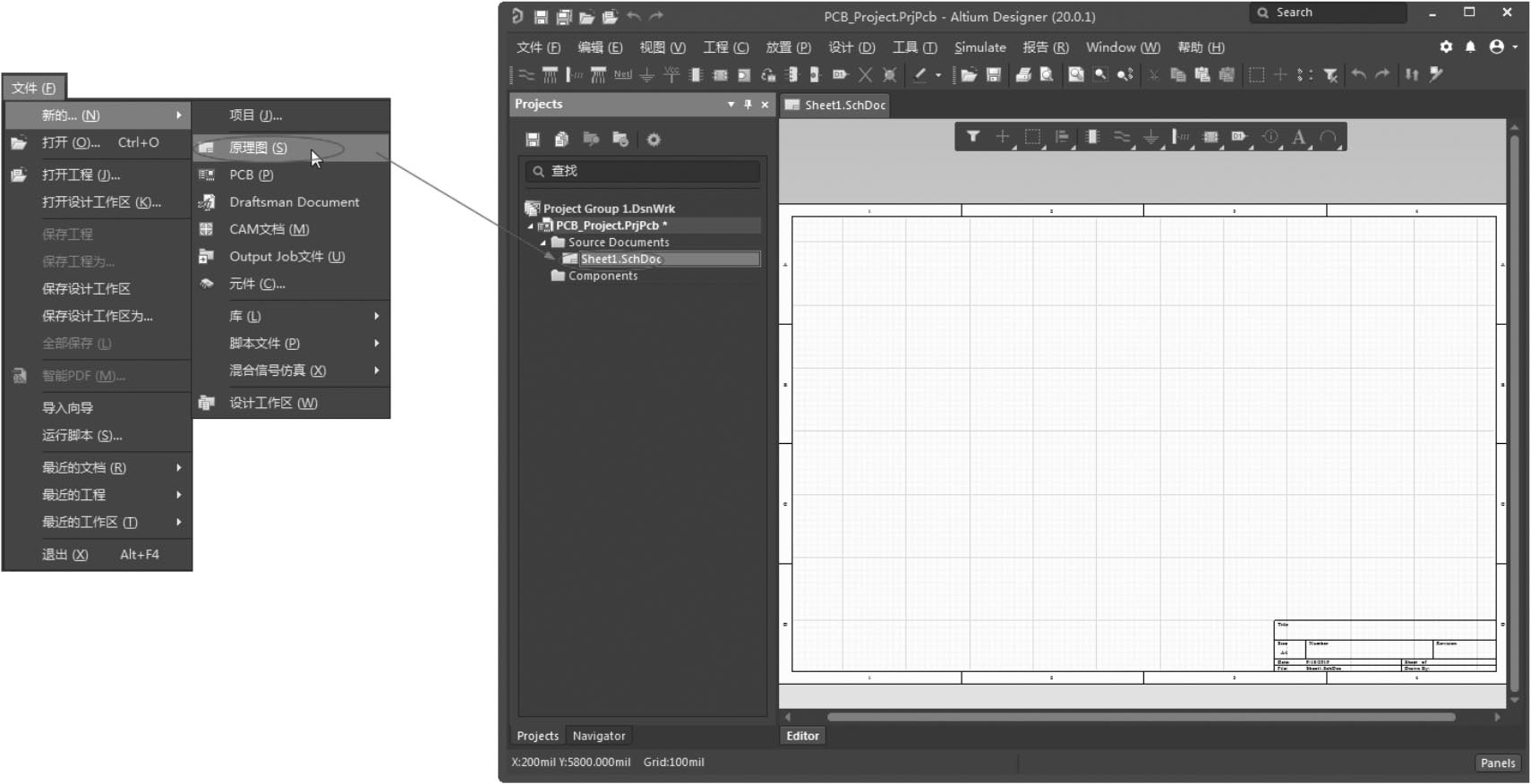

选择“原理图”命令，在当前工程PCB-Project1.PrjPcb下建立电路原理图文件，系统默认文件名为Sheetl.SchDoc，同时在右边的设计窗口中将打开Sheetl.SchDoc的电路原理图编辑窗口。新建的电路原理图文件如图2-4所示。

（2）右键命令。

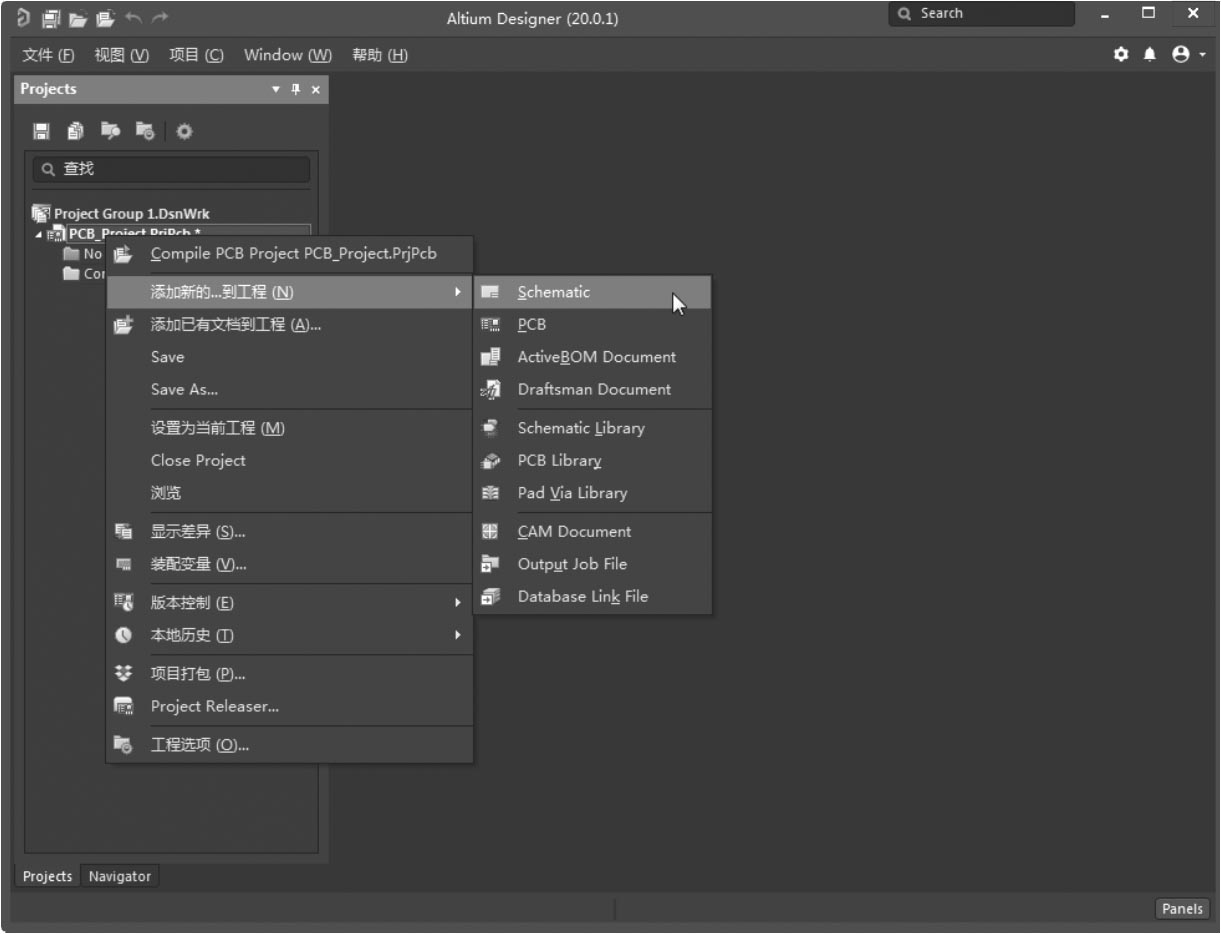

在新建的工程文件处右击，弹出快捷菜单，依次选择“添加新的…到工程”→“Schematic”命令，即可创建电路原理图文件，如图2-5所示。

2.文件的保存

文件的保存方法有以下3种。

（1）菜单命令。

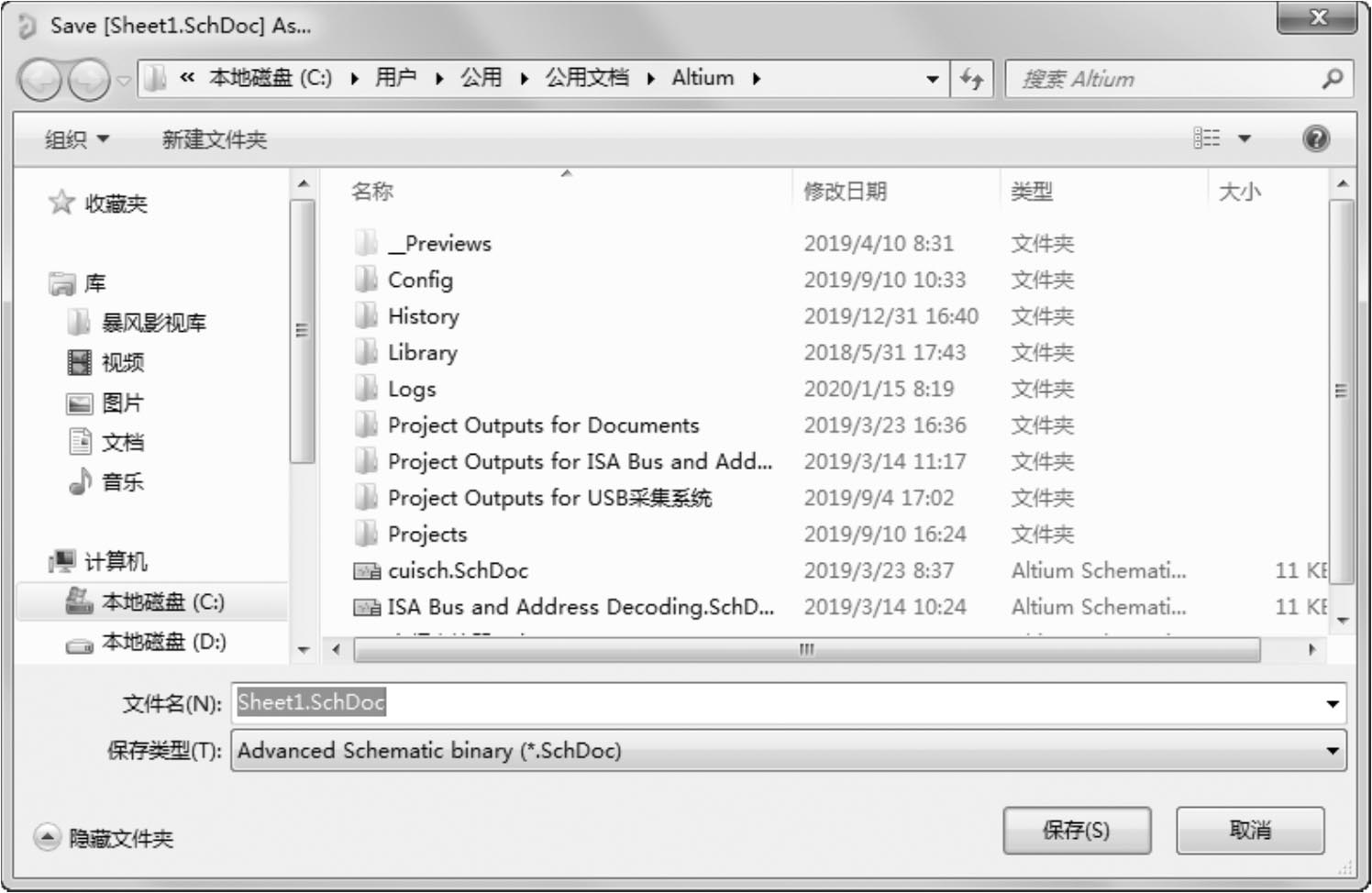

依次选择菜单栏中的“文件”→“另存为”命令，打开如图2-6所示的保存电路原理图文件对话框。

在保存电路原理图文件的对话框中，用户可以更改设计项目的名称、所保存的文件路径等，文件默认类型为 ，后缀名为“.SchDoc”。

（2）右键命令。

在当前电路原理图上右击，弹出快捷菜单，选择“另存为”命令，打开保存电路原理图文件对话框，保存电路原理图文件。

（3）工具按钮。

单击工作区的左上角快速访问栏中的 （保存当前活动的文档）按钮，保存当前打开的电路原理图文件。

单击工作区的左上角快速访问栏中的 （保存全部文档）按钮，保存当前Project（工程）面板中的所有文件。

3.电路原理图文件的打开

打开电路原理图文件的方法有以下两种。

（1）菜单命令。

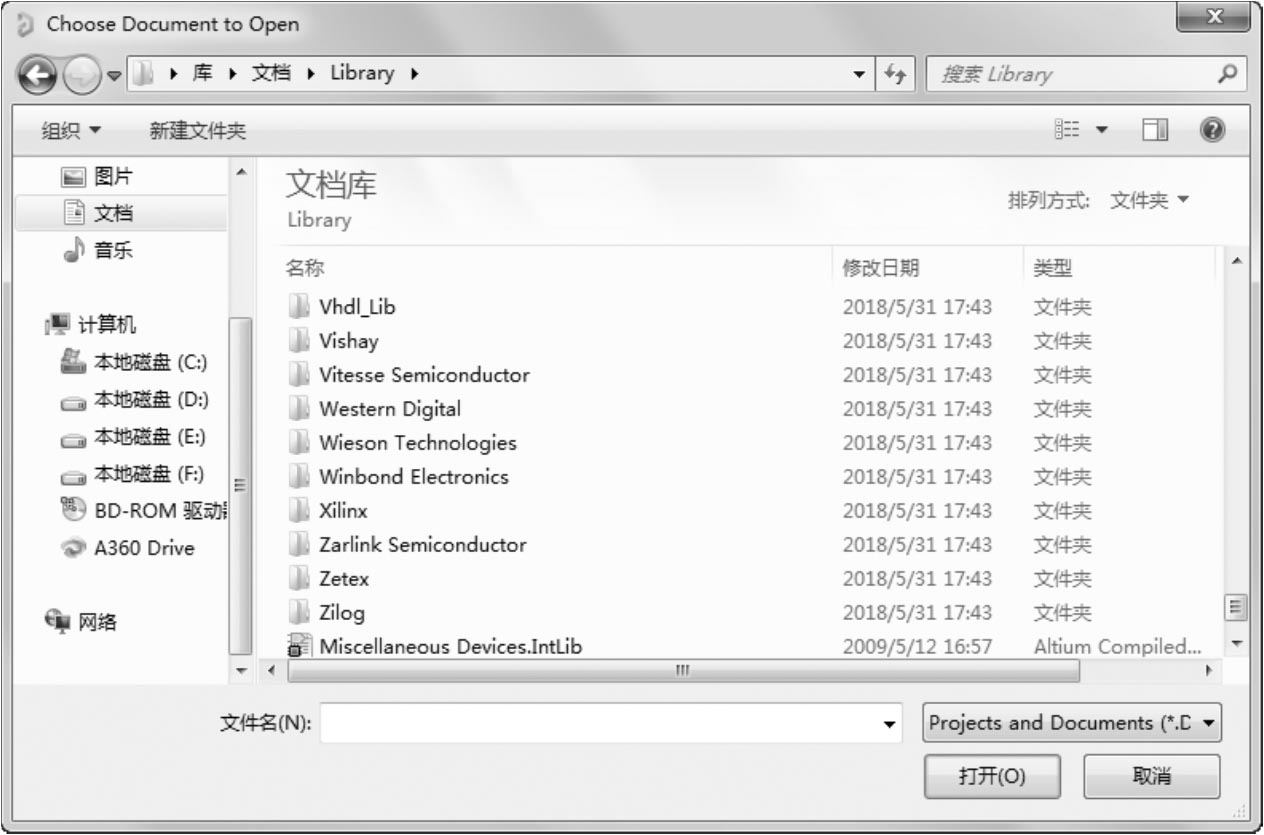

依次选择菜单栏中的“文件”→“打开”命令，打开如图2-7所示的对话框，在该对话框中选择将要打开的电路原理图文件或其他类型的文件，并将其打开。

（2）右键命令。

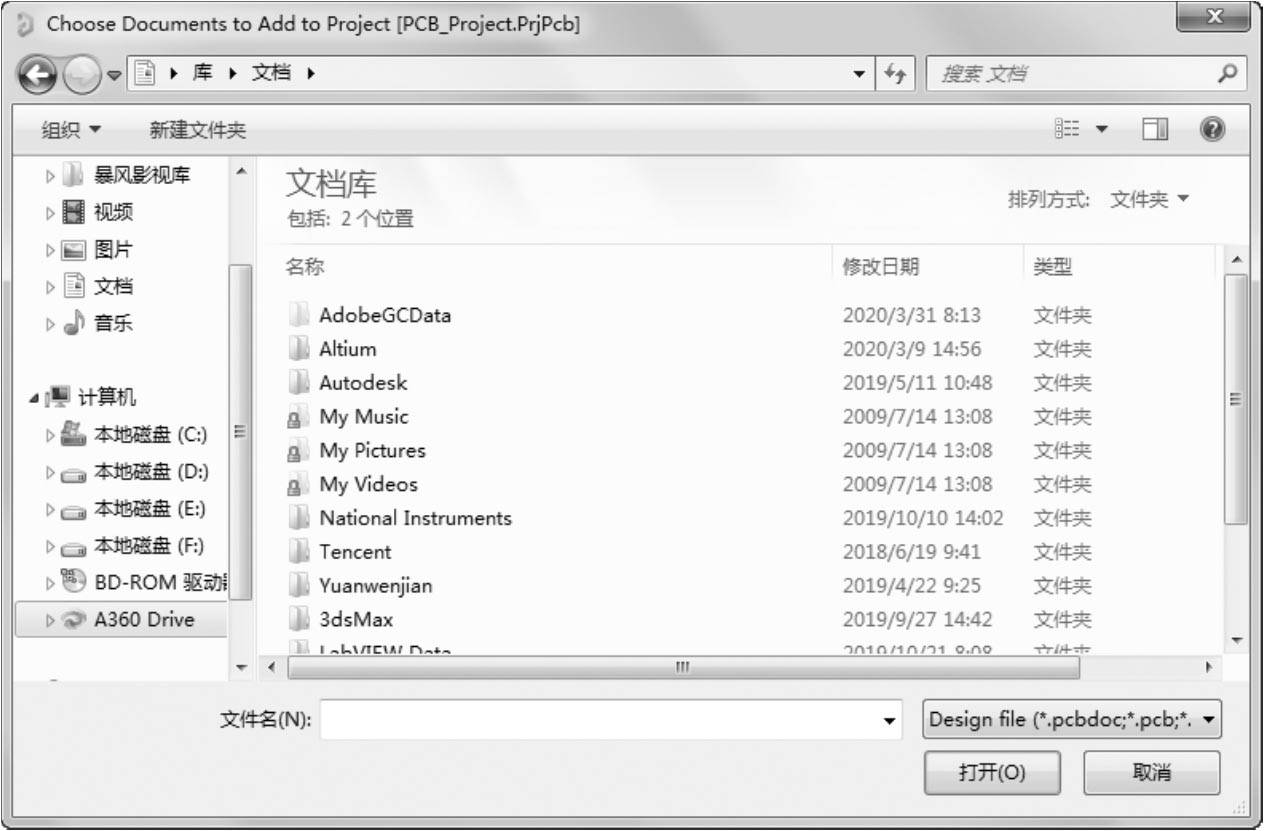

在工程文件处右击，弹出快捷菜单，选择“添加已有文档到工程”命令，即可打开电路原理图文件，如图2-8所示。
