用指针式万用表测量电容器的质量好坏，是电容器充放电特性的具体应用，具体检测方法见表2-5和表2-6。

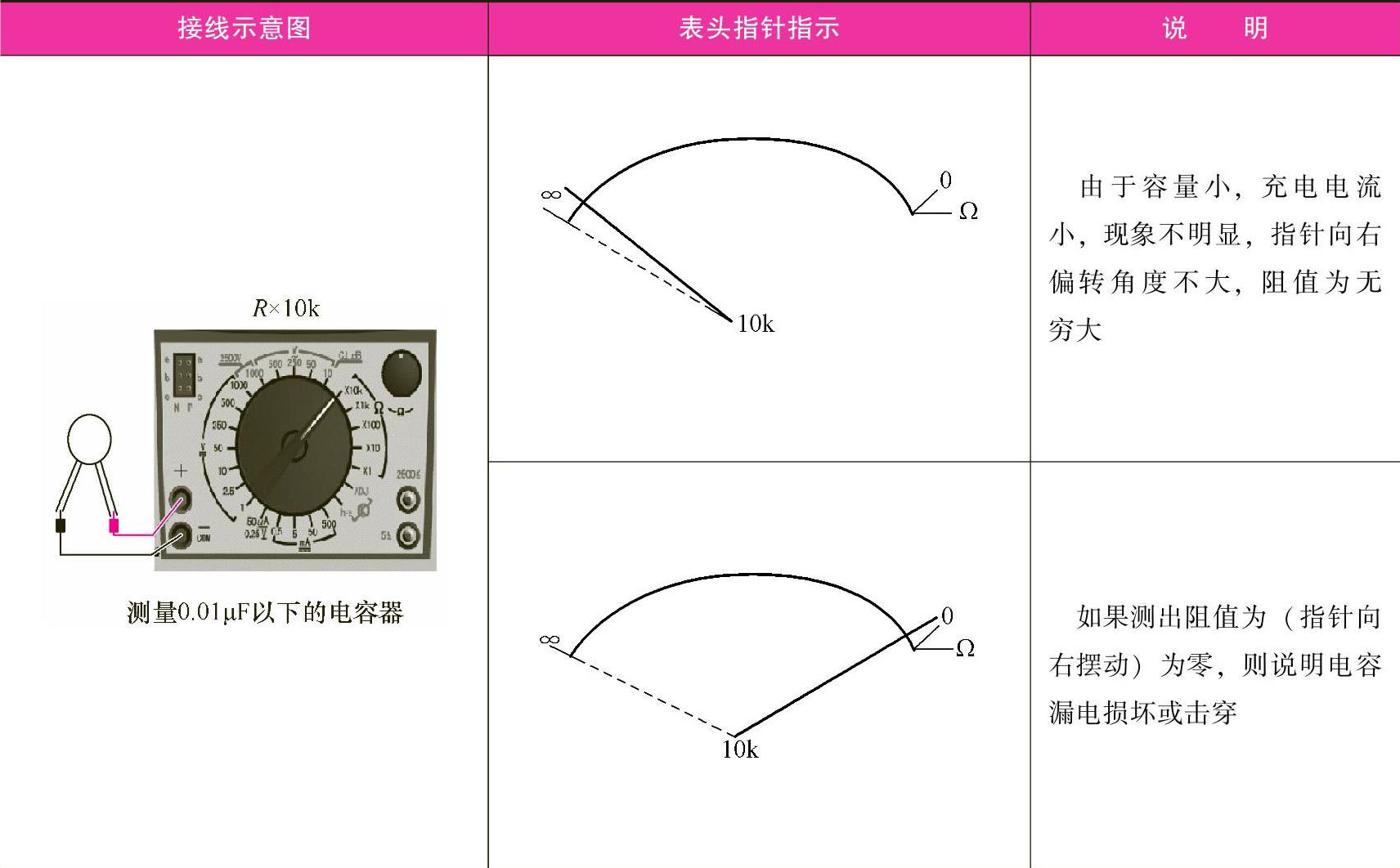

表2-5 指针式万用表检测无极性电容器的方法

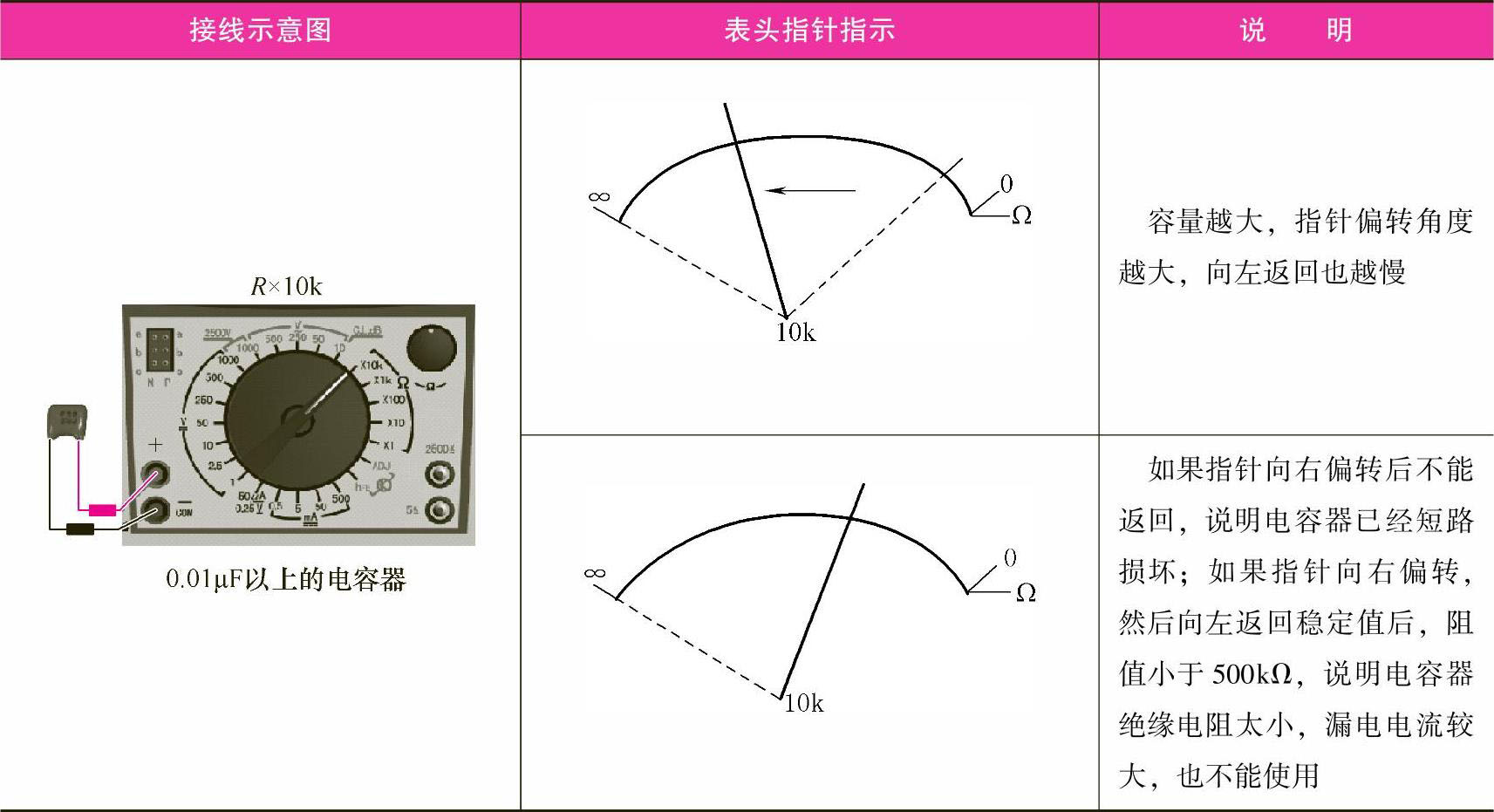

（续）

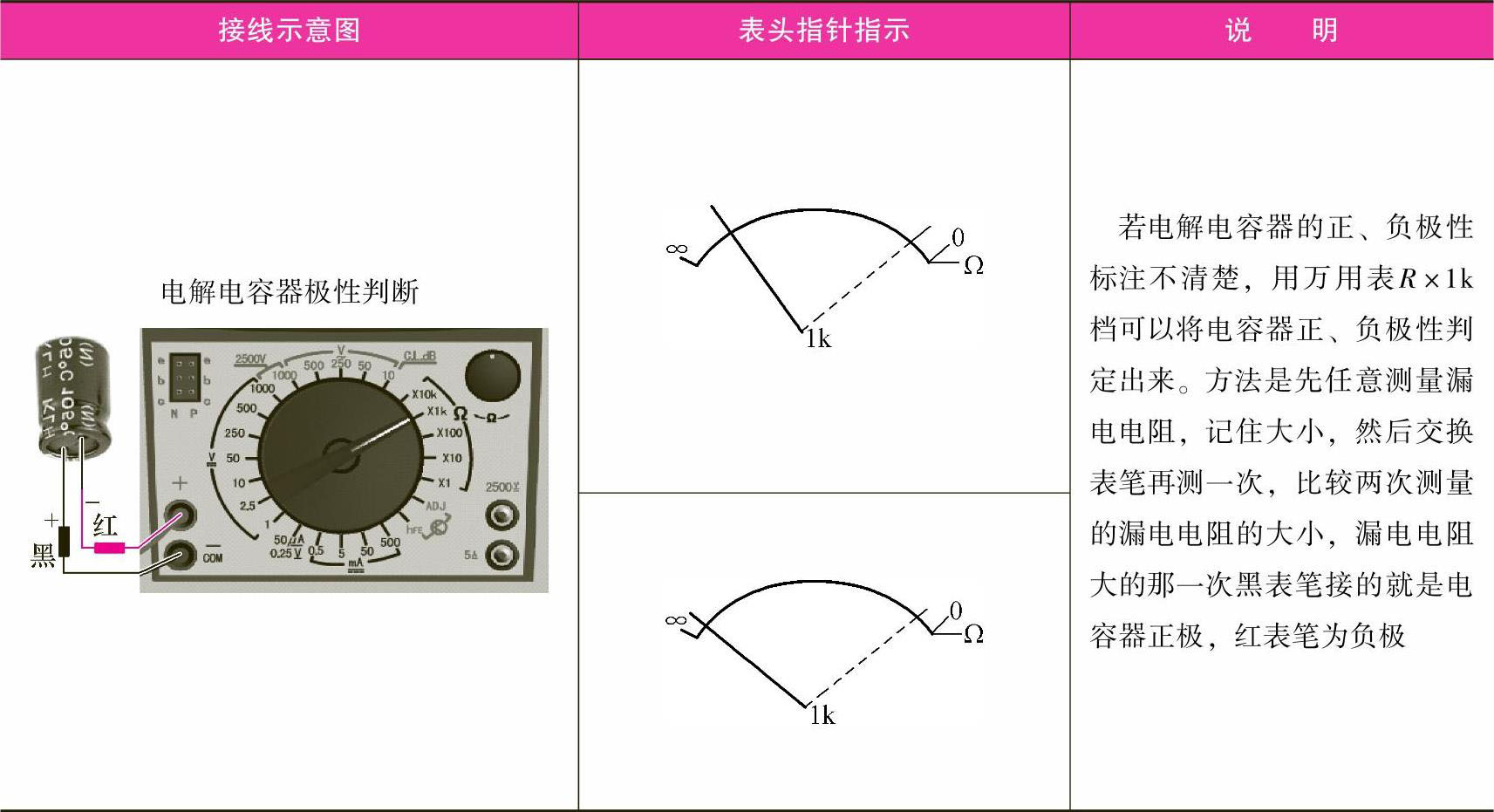

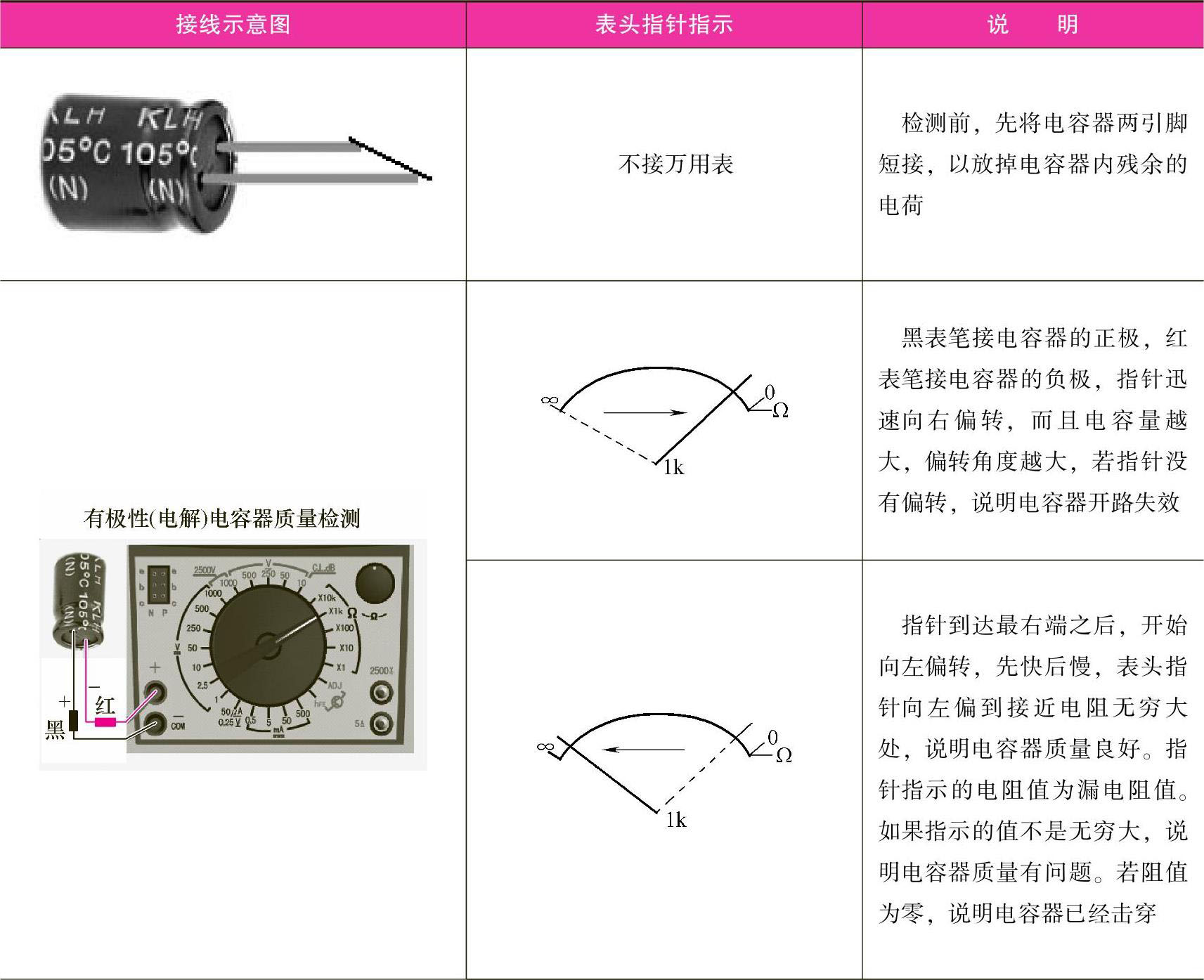

表2-6 指针式万用表检测有极性电容器的方法
（续）
【重要提醒】
在对电容器进行测试操作时，尤其是在对较小容量的电容器检测时，需要反复调换表笔（或者电容器引脚），才能看到万用表指针是否有摆动。
实际经验表明，电解电容器的漏电阻一般应在几百千欧以上，否则，该电容器不能正常工作。
许多数字万用表都具有测量电容器的功能，其量程分为2000p、20n、200n、2μ、20μ和200μ六档。2000p档，宜于测量小于2000pF的电容器；20n档，宜于测量2000pF～20nF之间的电容器；200n档，宜于测量20～200nF之间的电容器；2μ档，宜于测量200nF～2μF之间的电容器；20μ档，宜于测量2～20μF之间的电容器；200μ档，宜于测量20～200μF之间的电容器。
测量时，将已放电的电容器两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据，如图2-16所示。
将数字万用表拨至合适的欧姆档，红表笔和黑表笔分别接触被测电容器的两极，这时显示值将从“000”开始逐渐增加，直至显示溢出符号“1”，说明该电容器正常。
若始终显示“000”，说明电容器内部短路。
若始终显示溢出，则可能是电容器内部极间开路，也可能是所选择的欧姆档不合适。

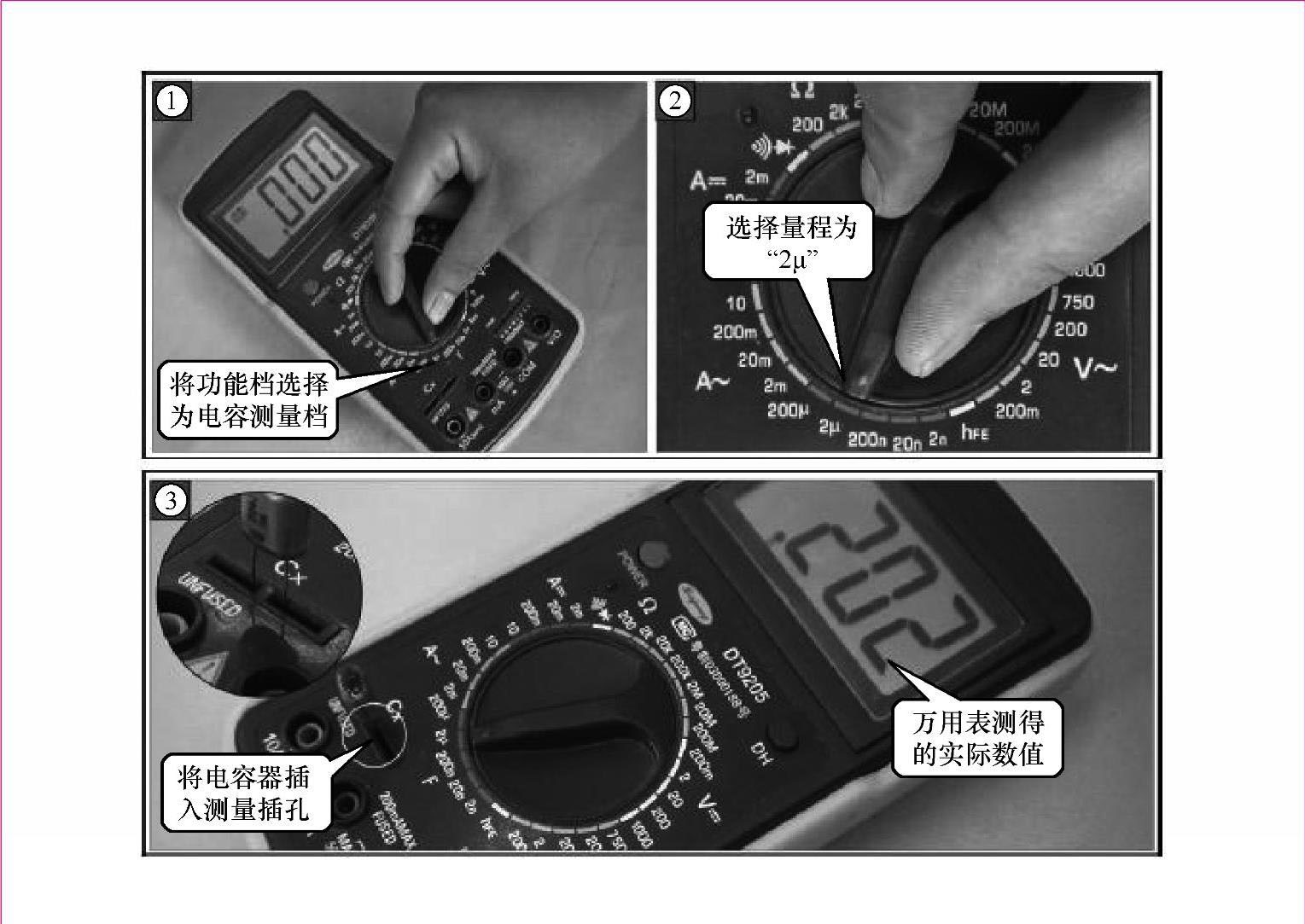

图2-16 数字万用表测量电容器
检测电解电容器时需要注意，红表笔（带正电）接电容器正极，黑表笔接电容器负极。
电容好坏粗判断，指针式表可测量。
使用电阻×1k档，表笔各接一极端。
指针先摆缓慢回，判断电容为正常。
指针摆幅看容量，积累经验看现象。
开始测量针不动，电容内部断路样。
指针一直不返回，内部短路击穿亡。
测前放电保安全，换个量程来比较。
检测可变电容器，表笔不分正负极，
一手旋转一手测，动、定之间看仔细。
指针不动为正常，动、定相碰针转移。
精确测量电容量，数字万用表承担。
打开开关选择档，引脚插入C X 孔量。
显示器上的数值，即为被测电容量。
