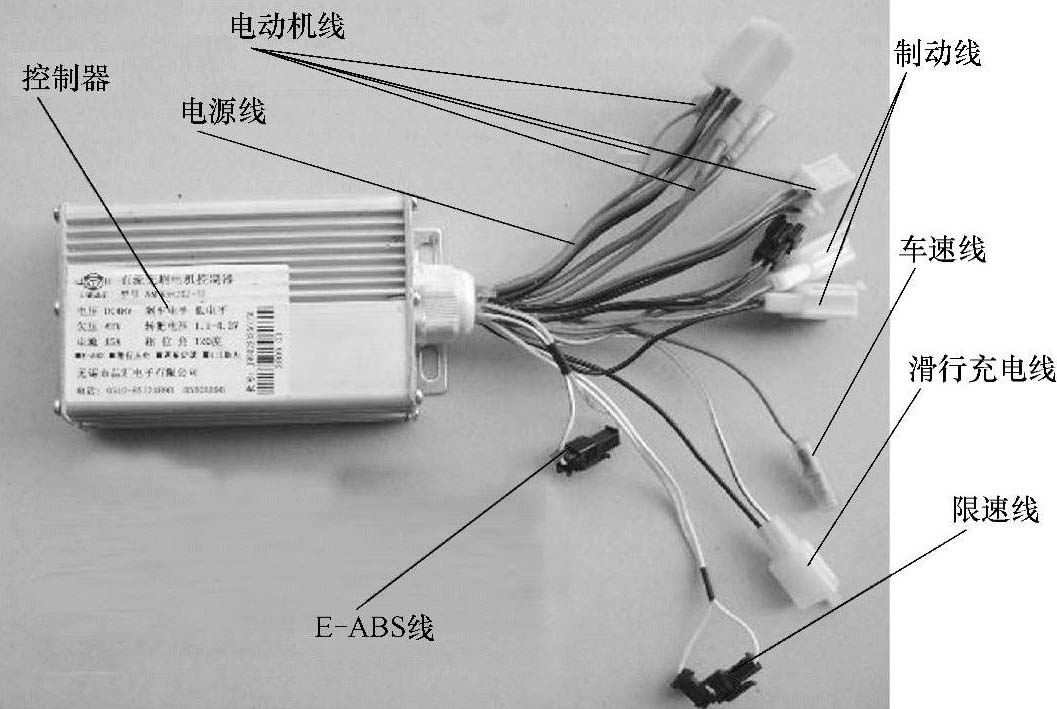

图1-15 电动自行车控制器控制线
电动自行车控制器是电动自行车整车中的核心部件，通过控制器输出的控制线（见图1-15）控制电动自行车的运行性能参数。其技术性能的优劣直接影响电动自行车的正常使用。目前电动自行车用有刷无刷控制器普遍采用PWM调速方式，控制器内部必须具有PWM发生器电路，另外还有电源电路、功率器件、功率器件驱动电路、控制部件（转把、制动把、电动机霍尔元件等）信号的采集与处理电路、过电流与欠电压保护电路等。 /dW/y6wsJTK4OTSdhElrt1NRjuKSmFm6khXfgLs5V2ScQh0tmqJFdzZkFmOzjhIS
