1.晶体管基本放大电路的组成如何
晶体管共发射极基本放大电路如图2-29所示。其信号从基极和射极之间输入，放大后由集电极和发射极之间输出。发射极是输入输出信号的公共端，所以该电路为共发射极放大电路。

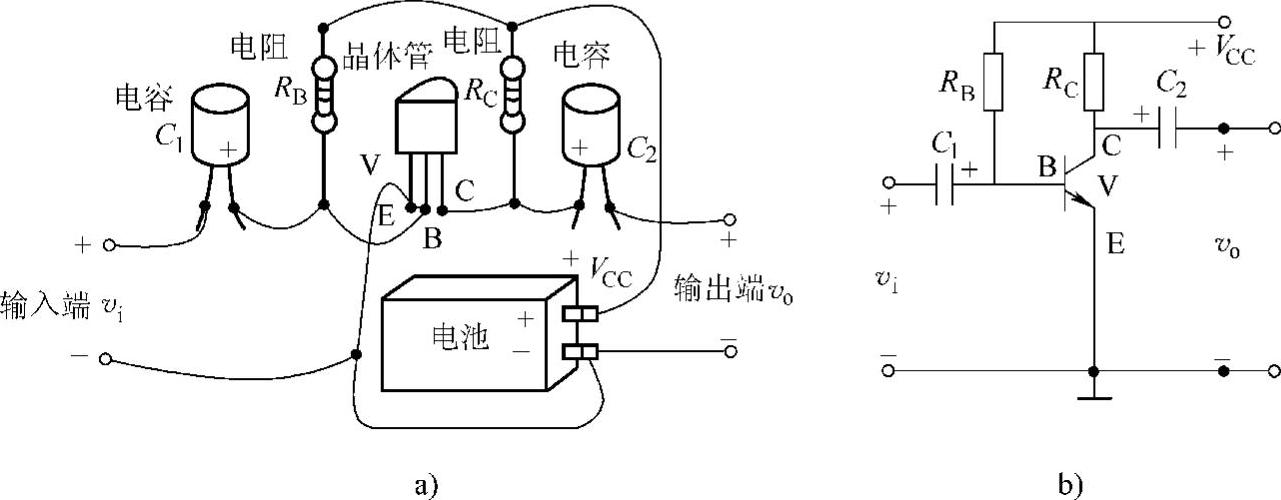

图2-29 晶体管共发射极基本放大电路
a）实物接线图 b）电路原理图
2.各个元器件名称及作用是什么

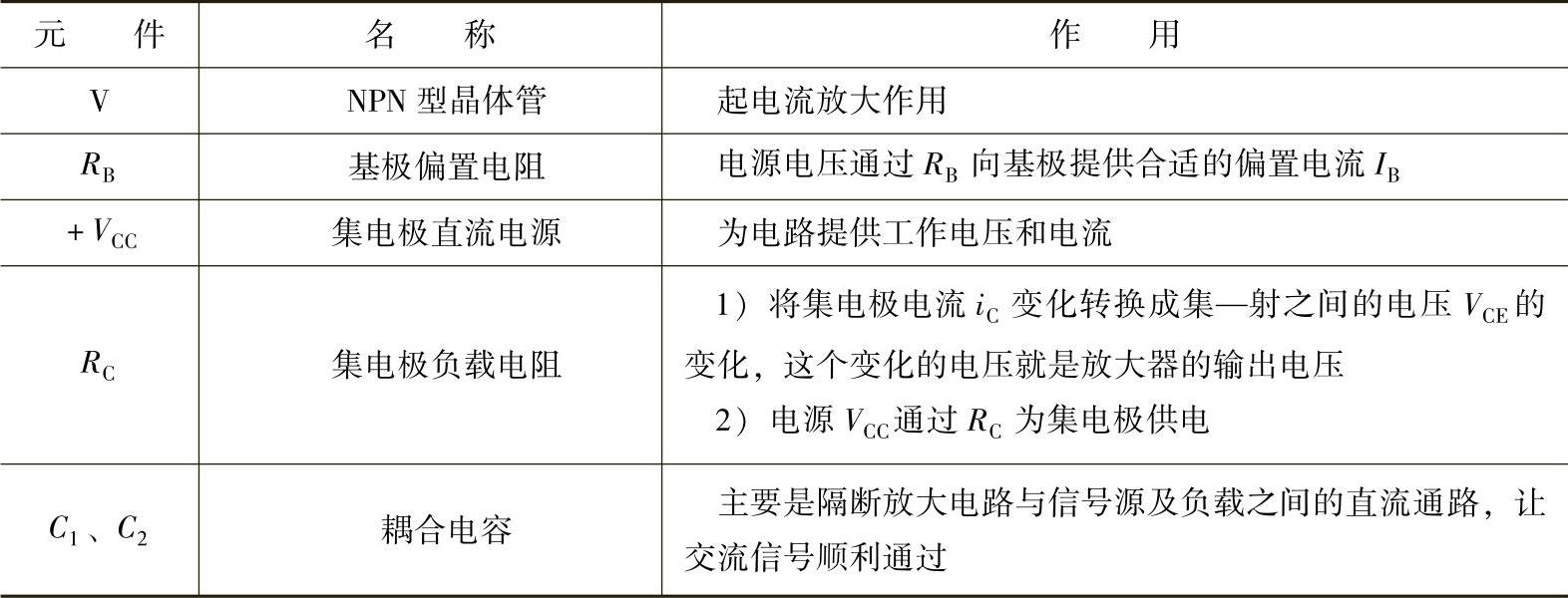

图2-29的基本放大电路各个元器件名称及作用见表2-11。
表2-11 元器件名称及作用
1.分压式偏置放大电路的结构如何
如图2-30所示，在基极用分压电路 R B1 和 R B2 作偏置电阻，提供基极直流电压和电流；采用偏置电阻 R B1 、 R B2 对电源分压，固定基极直流电压 V B 。

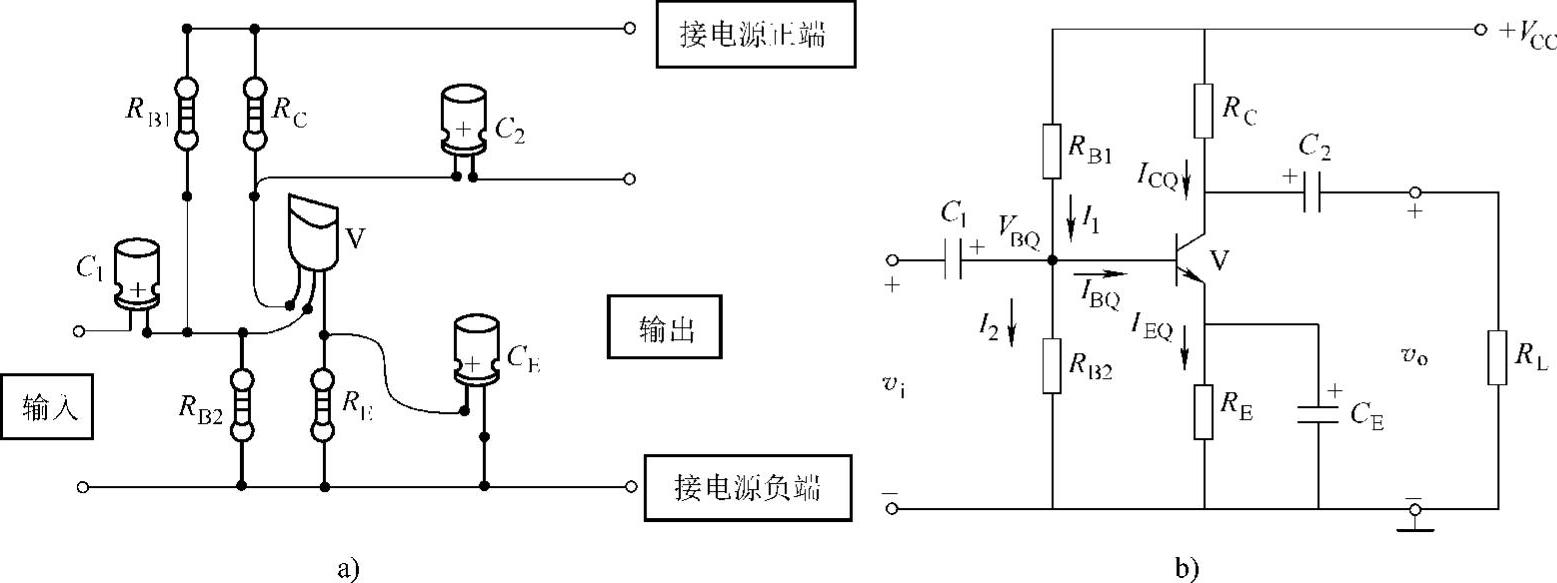

图2-30 分压式偏置放大电路
a）实物接线图 b）电路原理图
该电路与晶体管基本放大电路比较，增加了3个元件。
R B1 和 R B2 分别为上、下偏置电阻，电源电压经过 R B1 、 R B2 串联分压后为晶体管提供基极电位 V BQ 。
R E 为发射极电阻，自动使 I E 稳定，起到稳定静态工作点 I EQ 的作用。
射极旁路电容 C E 的作用：为交流信号提供通路（因它的容量较大，对交流信号相当于短路），避免交流信号在 R E 上的损耗。
2.分压式偏置放大电路是如何自动稳定工作点

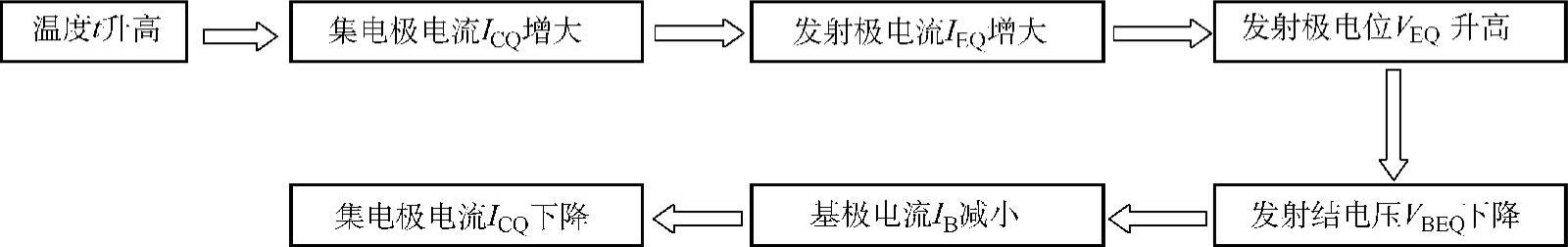

分压式偏置放大电路自动稳定工作点的过程如图2-31所示。
图2-31 分压式偏置放大电路自动稳定工作点的过程
因为 I 2 >> I BQ ，所以 I 1 ≈ I 2 ，则
从上式可知， V B 的大小与晶体管的参数无关，只由偏置电阻的分压来决定。要调整静态工作点，只调整 R B1 或 R B2 均可。
