1.2 电气图形符号

1.2.1 电气图形符号的类型及构成方式

1.电气图形符号有哪些类型

图形符号按照其组成功能不同，主要有符号要素、一般符号、限定符号和方框符号等四种类型。

（1）符号要素

符号要素是一种最简单的、最基本的图形，它具有确定的含义，通常用来表示实物（项目）的特性功能。

符号要素不能单独使用，必须与一般符号等进行组合后，才能形成多种不同的图形符号。例如，“ ”、“ ”、“ ”三个符号要素，只要在符号轮廓内填入适当的符号或元器件代号，都可以用来表示元器件、装置或功能单元。

（2）一般符号

一般符号是通用的符号，是用来表示广泛适用于某一类项目共同特征或功能的简单符号。一般符号可单独作为图形符号使用，也可与符号要素或限定符号配合使用，构成新的符号。

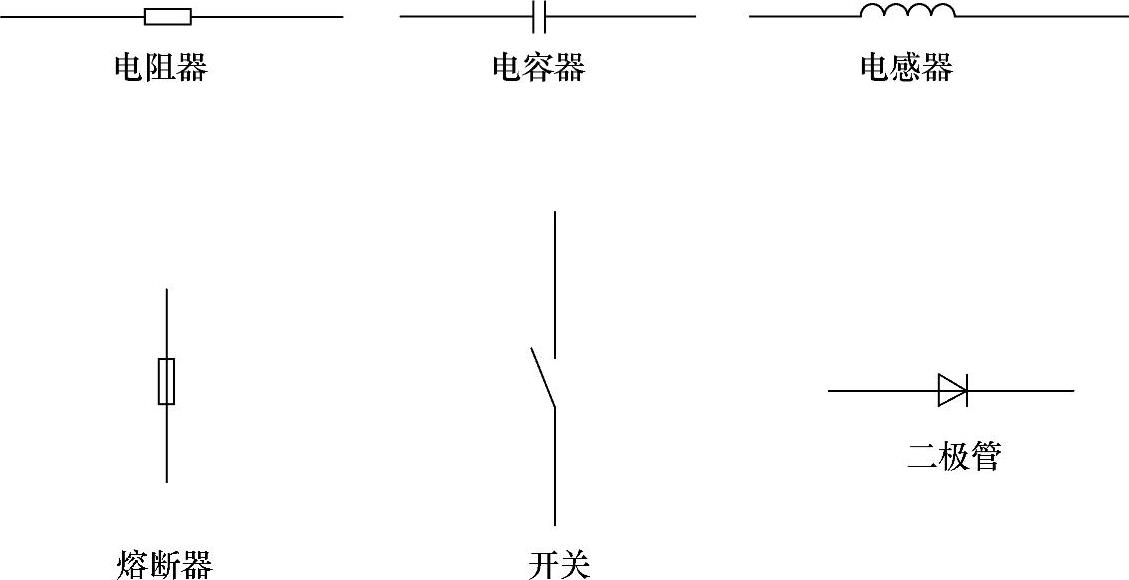

在一般符号上增加限定符号或符号要素后的图形符号，就形成某类产品中特定产品的图形符号。例如，“ ”表示直流电动机，“ ”表示双绕组变压器。一些常用元器件的一般符号如图1-1所示。

（3）限定符号

限定符号是用来加在其他图形符号上提供附加信息的一种符号。限定符号一般不能单独使用，但一般符号有时也可用作限定符号，如电容器的一般符号加到扬声器符号上即构成电容式扬声器的符号。

限定符号一般由具有一定方向的箭头、短横线、小叉或小圆圈等构成。限定符号的应用使图形符号更具多样性。例如，在电阻器一般符号的基础上，分别加上不同的限定符号，则可得到可变电阻器、滑线变阻器、压敏电阻器、热敏电阻器、光敏电阻器、碳膜电阻器等，如图1-2所示。

（4）方框符号

方框符号用来表示元器件、设备等的组合及其功能，是既不给出元器件、设备的细节，也不考虑所有连接的一种简单图形符号。

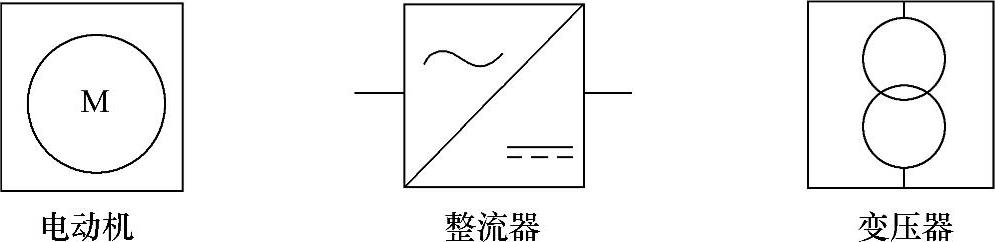

方框符号通常用在使用单线表示法的图中，也可用在表示出全部输入和输出接线的图中。换句话说，方框符号主要用来表示设备或部件的外壳。将整个设备或部件用方框符号表示后，该设备或部件在图中相当于一个元器件，因此对该设备的细节等都不表示，也没有办法表示，如图1-3所示。

2.电气图形符号有哪几种构成方式

在电气图中实际运用的图形符号，通常由符号要素、一般符号、限定符号等按照一定的组合方式构成。图形符号的构成方式有多种，最基本、最常用的有以下四种方式。

（1）符号要素＋限定符号

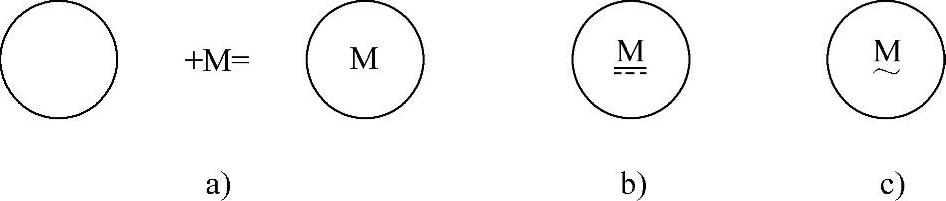

图1-4a所示为电动机的一般符号，它由符号要素和限定符号组成电动机的一般符号。在电动机的一般符号上，增加限定符号“ ”后，就成为直流电动机的图形符号，如图1-4b所示；在电动机的一般符号上，增加限定符号“～”后，就成为交流电动机的图形符号，如图1-4c所示。

（2）一般符号＋限定符号

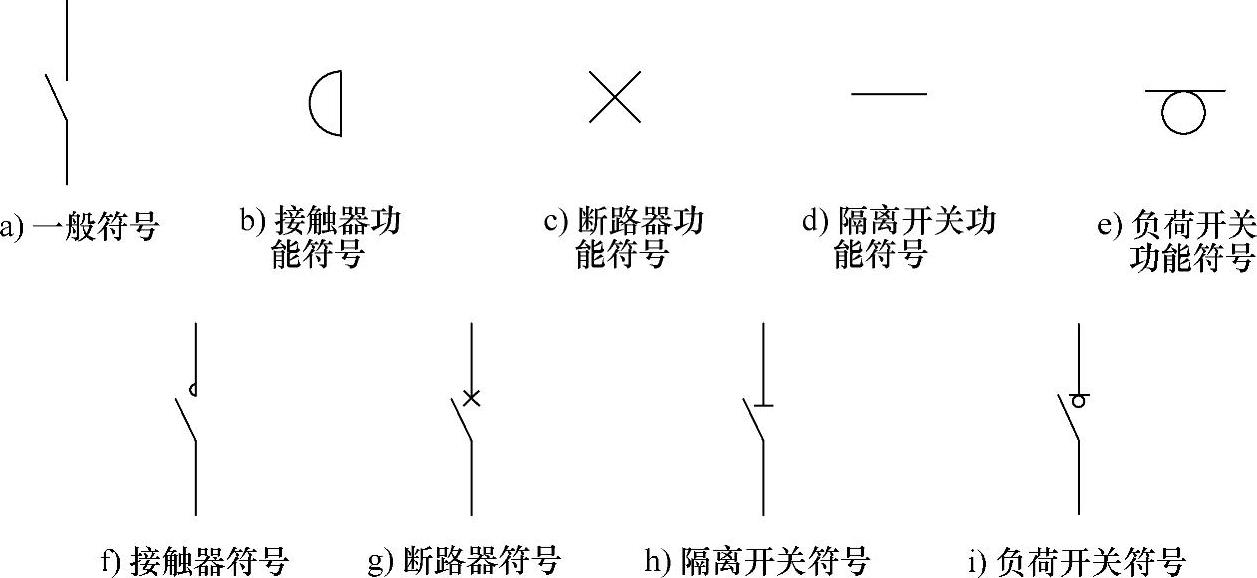

如图1-5所示，表示开关的一般符号分别与接触器功能符号、断路器功能符号、隔离开关功能符号、负荷开关功能符号等限定符号结合，便组成接触器图形符号、断路器图形符号、隔离开关图形符号、负荷开关图形符号。

（3）符号要素＋一般符号

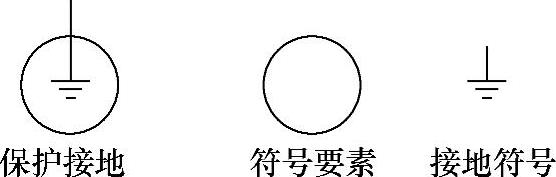

如图1-6所示，保护接地图形符号由表示保护的符号要素与接地的一般符号组成。

（4）符号要素＋一般符号＋限定符号

如图1-7所示，自动增益控制放大器的图形符号由表示功能单元的符号要素、表示放大器的一般图形符号、表示自动控制的限定符号以及文字符号dB（作为限定符号）构成。

1.2.2 常用电气图形符号的使用

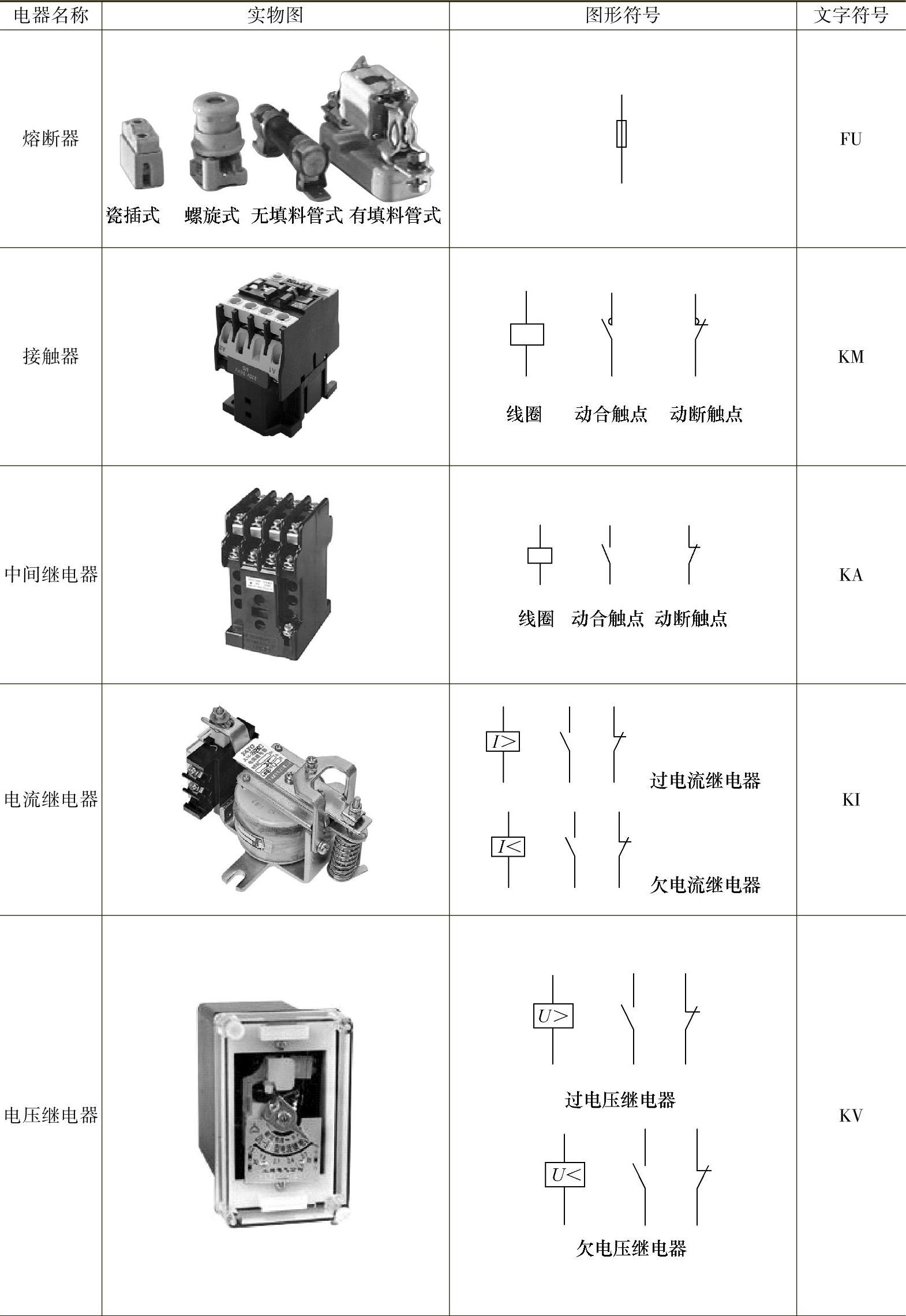

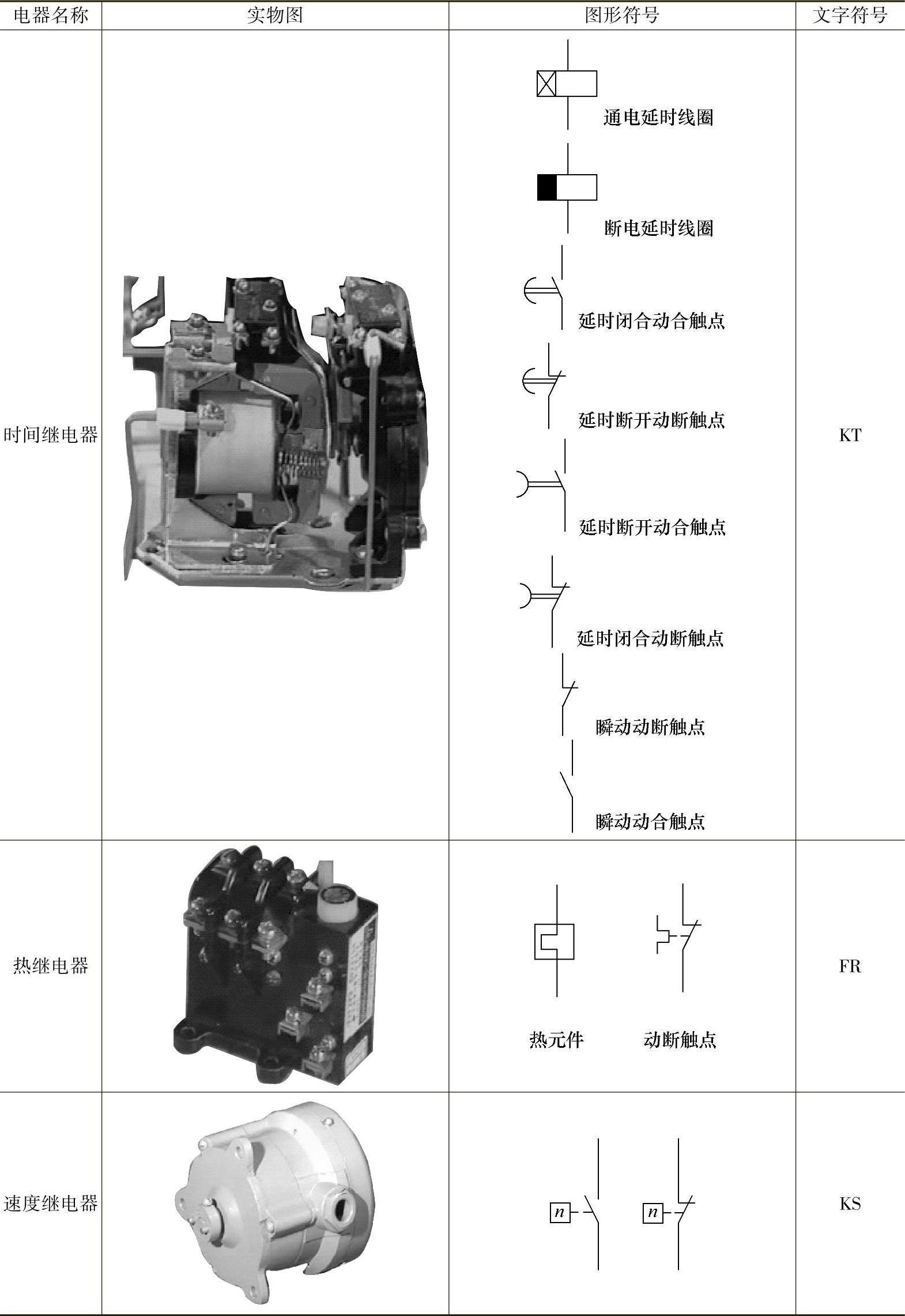

常用低压电器的电气符号见表1-4。

1.图形符号如何表示电气的状态

图形符号所示状态均是在无电压、无外力作用时电气设备或电器元件所处的状态。例如，继电器和接触器被驱动的动合触点都在断开位置，动断触点都在闭合位置；断路器和隔离开关在断开位置；带零位的手动开关在零位位置；不带零位的手动控制开关处于图中规定的位置。

事故、备用、报警等开关应表示在设备正常使用时的位置，如在特定的位置时，应在图上有说明。

机械操作开关或触点的工作状态与工作条件或工作位置有关，它们的对应关系应在图形符号附近加以说明，以便在看图时能较清楚地了解开关和触点在什么条件下动作，进而了解电路的原理和功能。按开关或触点类型的不同，采用不同的表示方法。

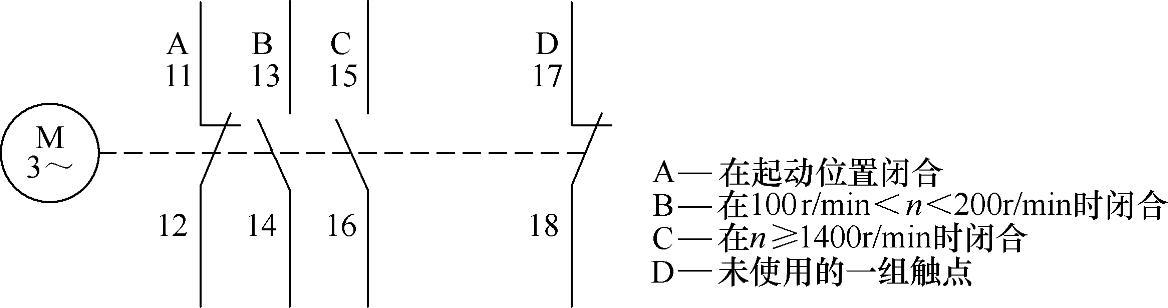

1）对非电或非人工操作的开关或触点，可用文字、图形或操作器件简单符号来说明其工作状态，如图1-8所示。

2）对多位操作开关，如组合开关、转换开关、滑动开关等，具有多个操作位置，其内部触点较多，旋钮在不同的操作位置上时，各触点的结合状况不同，开关的工作状态也不同。这类操作开关的工作状态与工作位置关系有以下两种表示方法。

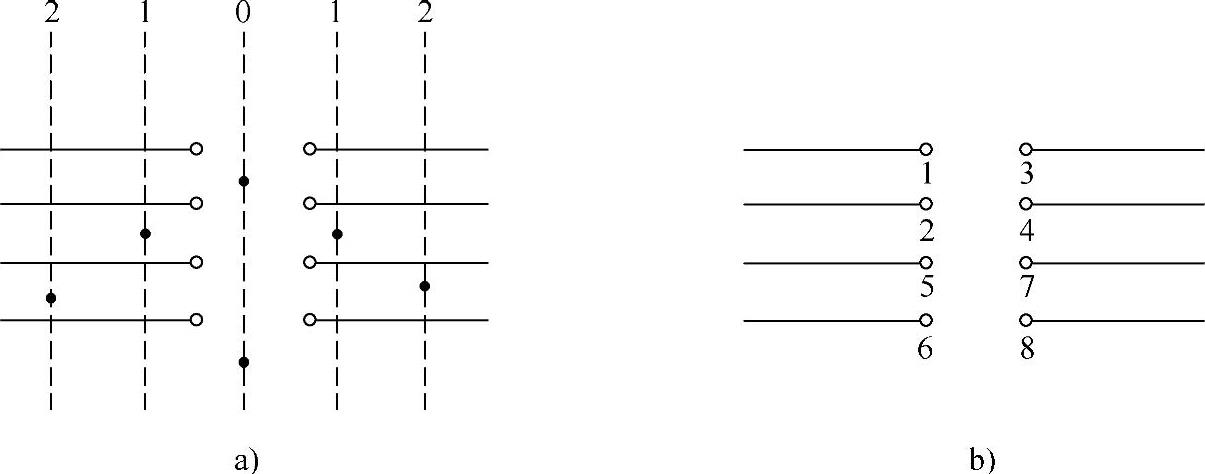

① 多位开关触点图形符号表示法。图1-9a所示的开关有四对触点，有五个位置，用数字表示。其中，“0”表示手柄在中间位置，两侧的数字“1”、“2”表示操作位置数，也可标注成手柄转动位置的角度。数字上也可标注文字表示具体的操作（前、后、手动、自动等）。纵向虚线表示手柄操作触点断、合的位置线，有“·”表示手柄转向该位置时触点接通，无“·”表示不通。例如手柄在“0”位置时，第一对触点和第四对触点下有“·”表示这两对触点接通；当手柄在“1”位置时，只有第二对触点下有“·”，表明第二对触点接通。

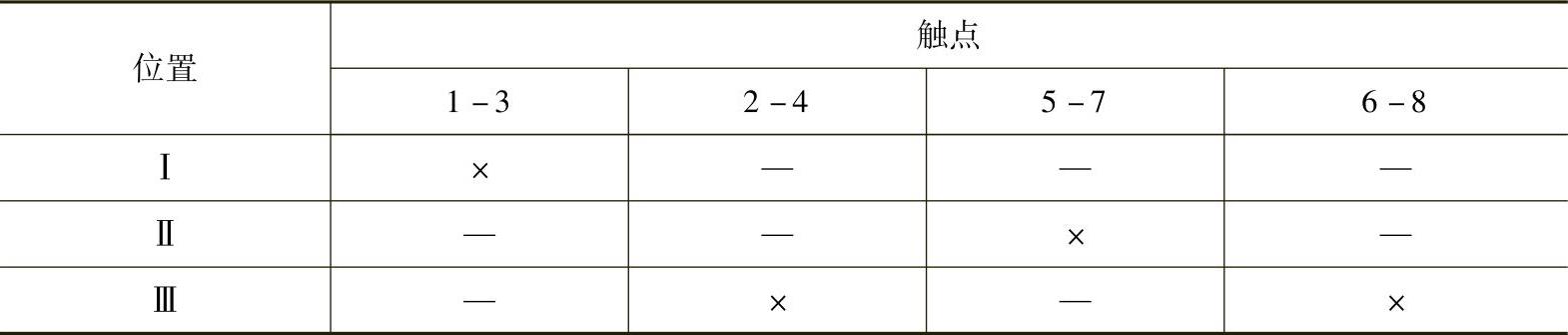

② 图形符号与连接表相结合表示法。图1-9b所示是一个多位开关的图形符号，它有四对触点三个位置。其位置与触点的关系见表1-5。表中“×”表示接通，“-”表示断开。

2.如何正确使用图形符号

1）有些器件的图形符号有几种形式，可按照需要选用，但在同一套图样中表示同一类对象时，应采用同一种形式的图形符号。

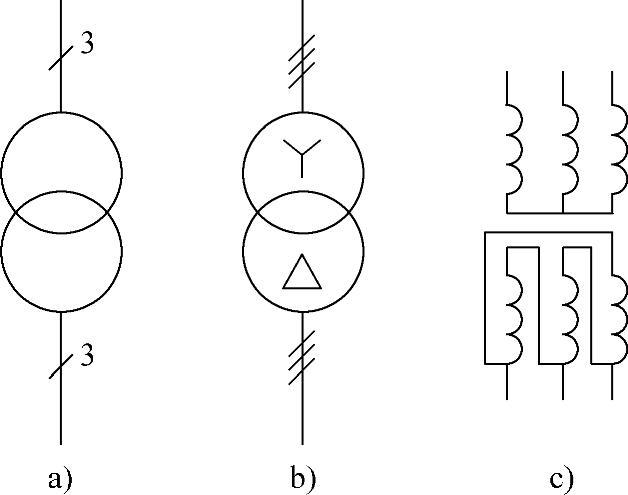

图1-10所示是一台三相变压器的三种不同形式的图形符号。图1-10a所示为最简单的三相变压器的符号，表示有铁心的三相双绕组变压器。图1-10b所示是增加了限定符号后的三相变压器符号，表示有铁心的三相双绕组变压器其一、二次绕组采用星形-三角形联结，一般在详细的简图中使用。图1-10c所示是详细的三相变压器的图形符号。在不影响意思表达的情况下，应尽量采用最简单的形式。

2）有些结构复杂的图形符号除有普通形外，还有简化形，在满足表达需要的前提下，应尽量选用最简单的形式。

3）图形符号的大小和图线的宽度并不影响符号的含义，因此可根据实际需要缩小和放大。

4）根据图面布置的需要，可将图形符号按90°或45°的角度顺时针旋转或镜像放置，但文字和指示方向不能倒置。

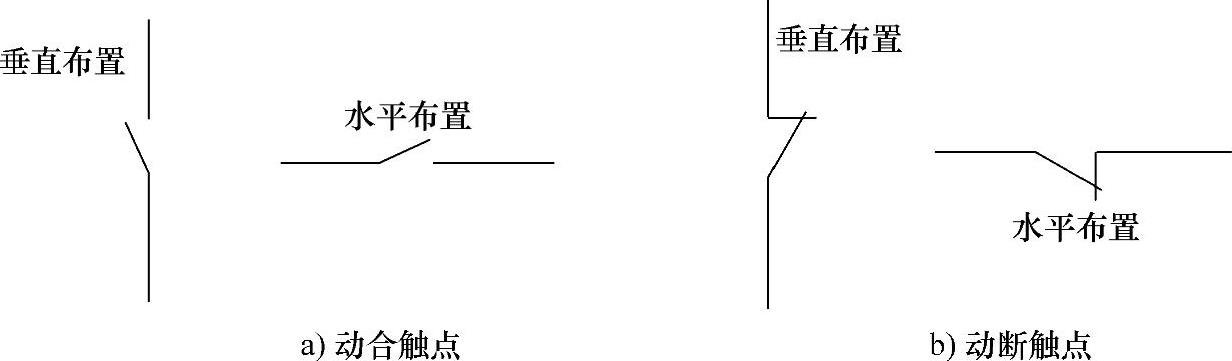

值得注意的是，对各类开关、触点的画法，采用垂直布置时应遵循“左开右闭”的原则，采用水平布置时可将垂直布置的符号按顺时针方向旋转90°后画出，遵循“上开下闭”的原则，如图1-11所示。

5）图形符号所带的引线不是图形符号的组成部分，在不改变符号含义的原则下，为绘图方便，引线可取不同的方向。但在某些情况下，图形符号引线的位置影响到符号的含义，则引线位置就不能随意改变，否则会引起歧义。如电阻器符号的引线就不能随意改变。

6）国家标准中未规定的图形符号，可根据实际需要，按突出特征、结构简单、便于识别的原则，根据国家标准的符号要素、一般符号和限定符号进行组合设计，派生出新的符号，但需要报国家有关部门备案。

当采用除国标符号以外的其他来源的符号或代号时，必须在图样和技术文件上说明其含义。

记忆口诀

图形符号象形字，个个表情又达意。

国标规定十一类，功能定义很明晰。

巧妙组合图像形，信息就靠它传递。

符号较多易混淆，琢磨清楚明其义。 362gu0VqyBbfvHZ5dw+SiltAdekFq6116IFn63KMPdeYwY7Ndn4oZAKI86X3XwPN
