1.为什么要了解电气图的有关规定
识读电气图最基本的要求是要看懂电气图，能够找出图中标示的电气工程项目的安装位置，能够根据电气设备的工作状态或故障现象，分析电气设备的性能或故障原因，提出维护及维修方案，以便及时排除故障或可能存在的隐患，保证电气设备处于良好的工作状态。
识读电气图的主要目的是用来指导施工、安装、运行、维修和管理。一些技术要求不可能都在图面上反映出来，也不可能在图面上一一标注清楚，因为这些技术要求在有关的国家标准和技术规程、规范中已作了明确的规定。因而在读电气图时，必须了解这些相关标准、规程、规范，这样才算真正看懂电气图。
2.为什么要了解各种电气图的特点及主要内容
各种电气图都有一些独特的绘制和表示方法，只有了解各种电气图的特点及主要内容，才可能明白电气图所表达的含义。也只有了解各种电气图的特点及主要内容，才能有针对性地读图，才能收到事半功倍的效果。
例如，继电器-接触器控制系统电路原理图具有以下特点：
1）在电路原理图中，各电器触点位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触点的常态位置出发。
2）在电路原理图中，各电器元件不画实际的外形图，而采用国家规定的图形符号画出。
3）在电路原理图中，各电器元件不按它们的实际位置画在一起，而是按其在电路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。
4）在电路原理图中，对有直接电联系的交叉导线连接点，用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。
例如，电气照明施工平面图包括以下主要内容：
1）电源进户线的位置、导线规格、型号、根数、引入方法（架空引入时注明架空高度，从地下敷设引入时注明穿管材料、名称、管径等）。
2）配电箱的位置（包括主配电箱、分配电箱等）。
3）各用电器、设备（包括照明灯具、照明开关、插座、其他日用电器等）的平面位置、安装高度、安装方法、用电功率。
4）线路的敷设方法，穿线器材的名称、管径，导线名称、规格、根数。
5）从各配电箱引出回路的编号。
6）屋顶防雷平面图及室外接地平面图，还反映避雷带布置平面，选用材料、名称、规格，防雷引下方法，接地极材料、规格、安装要求等。
3.为什么要了解电器元件的结构和原理
每一个电路都是由各种电器元件构成的，如在供电电路中常用到的高压隔离开关、断路器、熔断器、互感器、避雷器等；在低压电路中常用到的各种继电器、接触器和控制开关等。因此，在看电路图时，首先要搞清这些电器元件的性能、相互控制关系以及在整个电路中的地位和作用，才能看懂电流在整个回路中的流动过程和工作原理，否则电路图是无法看懂的。
例如，接触器的触点包括主触点和辅助触点，主触点的作用是接通和分断主回路，控制较大的电流；辅助触点在控制回路中起电气联锁作用，一般有动合、动断触点各两对，以满足各种控制方式的要求。在识读继电器-接触器控制系统原理图时，必须知道继电器、接触器的线圈通电后其触点状态会发生改变（至于如何改变要根据电路原理去分析），从而去控制其他电路的原理。不懂得这些原理，就无法读懂电气图。
同时，掌握主要电器元件的位置、作用、特性以及主要技术指标，吃透其功能作用，可以帮助我们理解电路图。对电路图、框图、元件分布图上的电器元件，要做到对号入座。有必要时，可将实际电路板和几种图互相结合来进行分析。
1.电气识图有哪些常用方法
由于电气图涉及的知识较多，电气图的复杂程度不同，其读图方法也有所差别。每个人都有自己读图的习惯和方法，但读图的目的都是一样的，都是要理解电气设计人员的设计思想，掌握电气设备的工作原理和性能，为电气系统和设备的安装调试及维护管理打下坚实的基础。
电气识图的一般方法见表3-1。
2.电气识图的一般步骤是什么
对于比较复杂的电气图，可按照看说明书、看图样说明、看标题栏、看概略图和看电路图的“五看”步骤来识读，见表3-2。
3.什么是粗读、细读和精读
对于比较复杂的电气系统，一般需要经过反复的几遍识读过程才能完全做到真正读懂所有的电气图样。因此，复杂电气系统的读图可分为三个阶段：粗读、细读和精读。

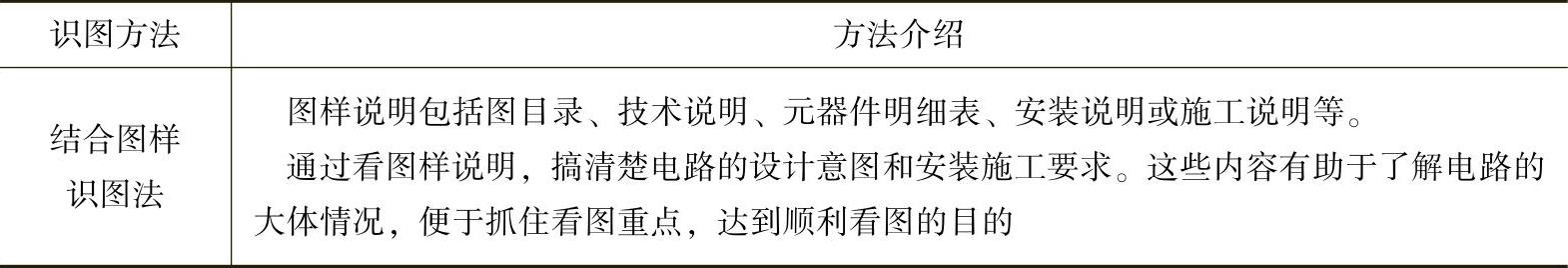

表3-1 电气识图的一般方法

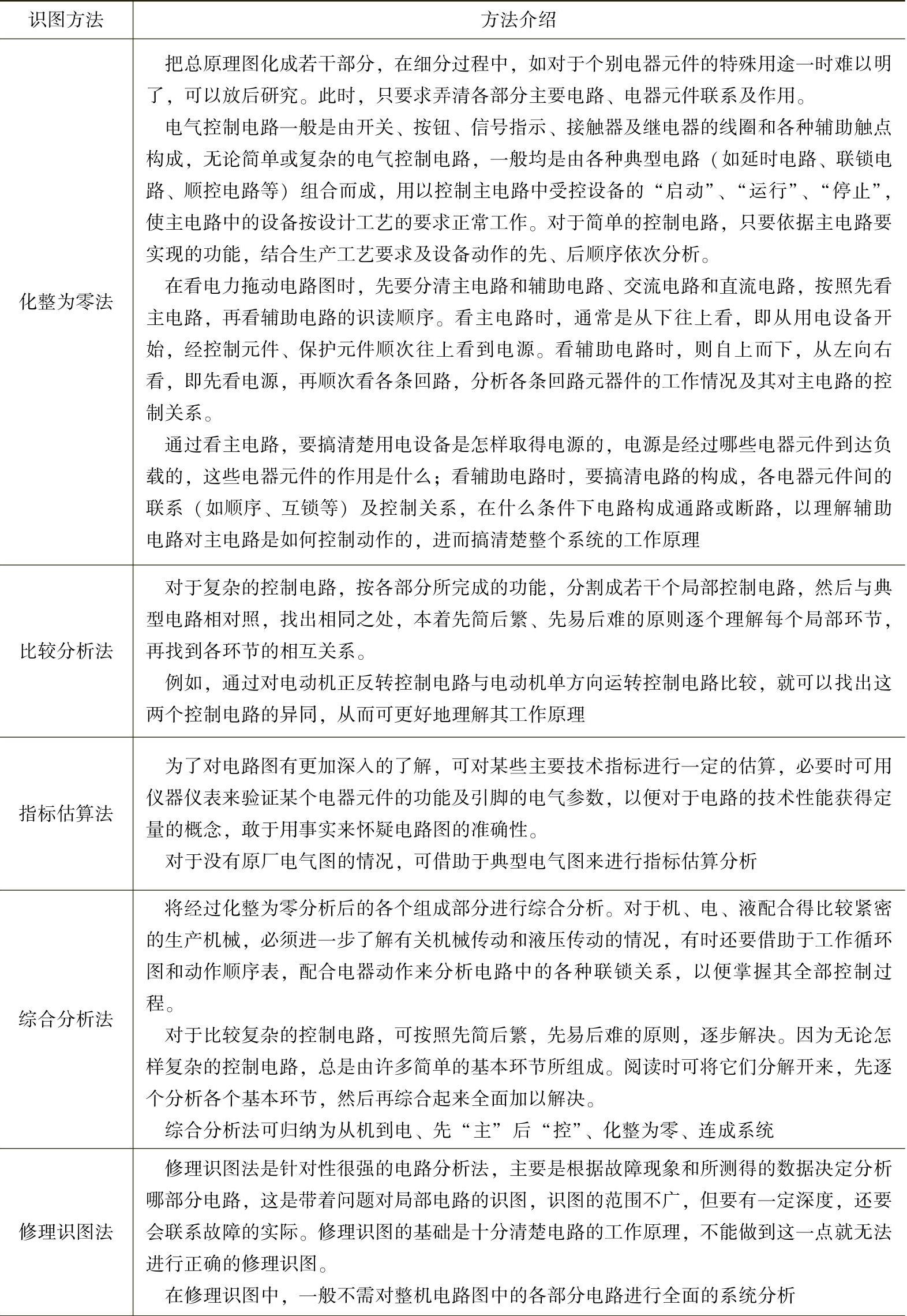

（续）

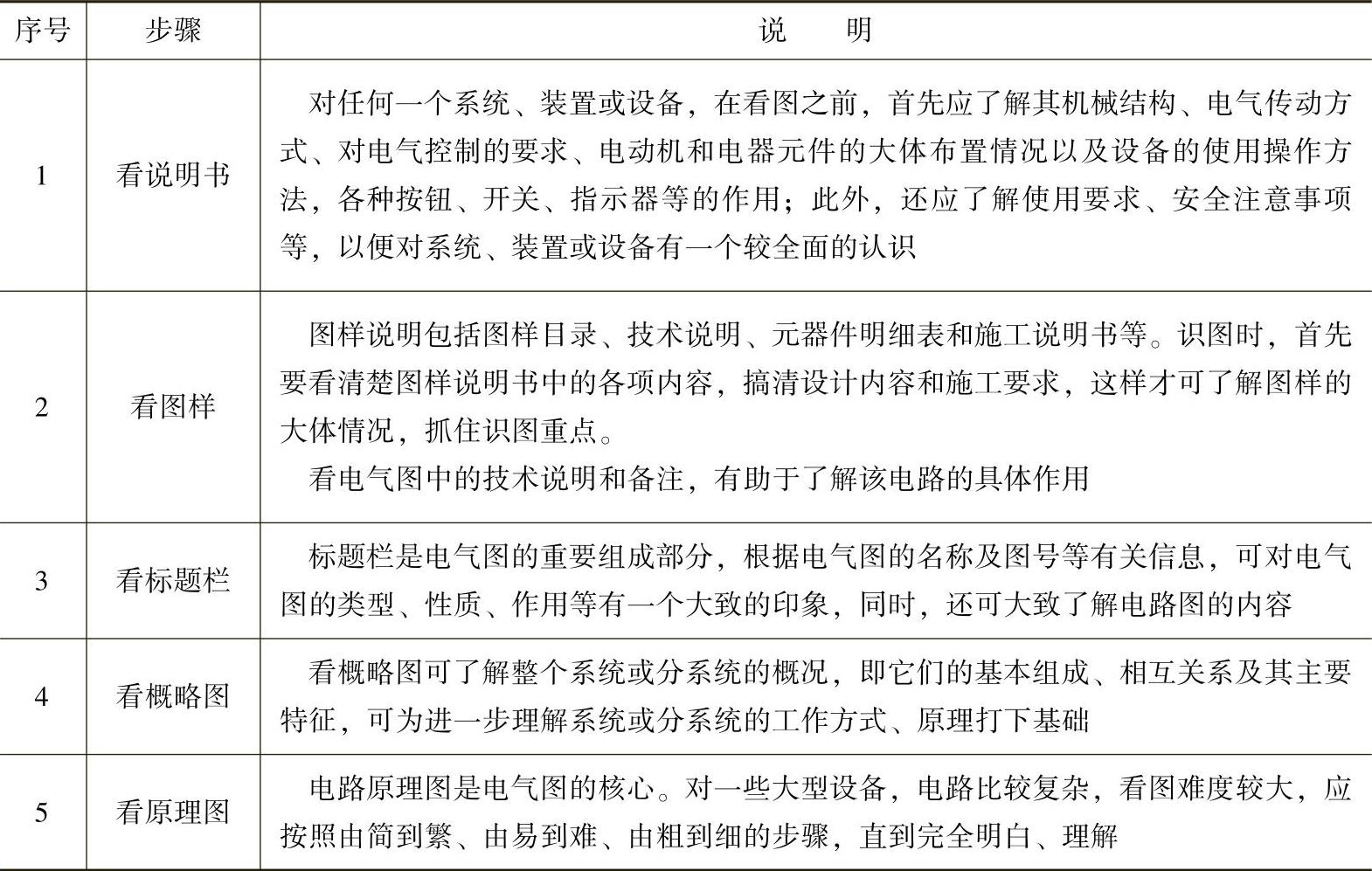

表3-2 电气识图的一般步骤
所谓粗读就是将电路图从头到尾大概浏览一遍，主要了解电路的概况，做到心中有数。粗读应掌握电路图所包含的主要内容、主要技术参数和总体组成。
所谓细读就是按一定的读图步骤和读图要点仔细阅读每一张图样，达到全面了解系统的组成原理等。
所谓精读就是将电路图中的关键部位及设备的图样重新仔细阅读，系统地掌握中心内容和要求，做到胸有成竹。
对于比较简单的系统，读图步骤有四个：首先是读说明书，然后读概略图，接着读电路图，最后读安装图和接线图。对于复杂的电气系统，读图应该分三个阶段：首先是粗读，然后是细读，最后是精读。粗读可比细读“粗”点。这里的“粗”不是“粗糙”的“粗”，而是指相对不侧重在细节上。而精读则是选择重点的或重要的关键内容进行的进一步阅读，是为了保证万无一失而进行的精读。
4.电气读图时有哪些注意事项
（1）切忌毫无头绪，杂乱无章
电气读图时，应该是一张一张地阅读电气图样，每张图全部读完后再读下一张图。如读该图中间遇有与另外的图有关联或标注说明时，应找出另一张图，但只读关联部位了解连接方式即可，然后返回来再继续读完原图。读每张图样时则应一个回路一个回路地读。一个回路分析清楚后再分析下一个回路。这样才不会乱，才不会毫无头绪、杂乱无章。
（2）切忌烦躁、急于求成
电气读图时，应该心平气和地读。尤其是负责电气维修的人员，更应该在平时设备无故障时就心平气和地读懂设备的原理，分析其可能出现的故障原因和现象，做到心中有数。否则，一旦出现故障，心情烦躁、急于求成，一会儿查这条线路，一会儿查那个回路，没有明确的目标。这样不但不能快速查找出故障的原因，也很难真正解决问题。
（3）切忌粗糙、不求甚解
电气读图时，应该是仔细阅读图样中表示的各个细节，切忌不求甚解。注意细节上的不同才能真正掌握设备的性能和原理，才能避免因一时的疏忽造成的不良后果甚至是事故。
（4）切忌不懂装懂、想当然
电气读图时，遇到不懂的地方应该查找有关资料或请教有经验的人，以免造成不良的影响和后果。应该清楚，每个人的成长过程都是从不懂到懂的过程，不懂并不可怕，可怕的是不懂装懂、想当然，从而造成严重后果。
（5）切忌心中无数
电气读图时一定要做到心中有数。尤其是比较大或复杂的系统，常常很难同时分析各个回路的动作情况和工作状态，适当进行记录，有助于避免读图时的疏漏。
下面以某项目的建筑电气施工图的识读为例，说明一般建筑物室内电气施工图样的基本内容和识读方法。
阅读建筑电气施工图，在了解电气施工图的基本知识的基础上，还应该按照一定顺序进行，才能比较快速地读懂图样，从而实现识图的目的。
1）识读标题栏图样目录：了解工程名称、项目名称、设计日期等。
2）识读设计说明：了解工程总体概况及设计依据，了解图样中未能表达清楚的有关事项。如供电电源、电压等级、线路敷设方式及敷设部位、设备安装高度及安装方式、防雷接地措施、等电位联结、补充使用的非标准图形符号、施工时应注意的事项等。有些分项所涉及的局部问题是在各分项工程的图样上说明的，看分项工程图样时，也要先看设计说明。
3）识读材料表：了解该工程所使用的设备、材料的型号、规格及数量，以便编制购置主要设备、材料等；了解图例符号，以便识读平面图。
4）识读系统图：各分项工程的图样中一般均包含有系统图。如变配电工程的供电系统图、电力工程的电力系统图、电气照明工程的照明系统图、电话系统图以及电视电缆系统图等。识读系统图的目的是了解系统的基本组成、主要电气设备、电器元件等的连接关系及它们的规格、型号、参数等，从而掌握该系统的基本情况。
5）识读电路图和接线图：了解各系统中用电设备的电气自动控制原理，用来指导设备的安装和控制系统的调试工作。识读图样时，应依据功能关系从上到下或从左到右一个回路一个回路地识读。在进行控制系统的配线和调校工作中，还可配合阅读接线图和端子图。
6）识读平面布置图：平面布置图是建筑电气施工图的重要图样之一。识读平面布置图时，了解设备安装位置、安装方式、安装容量，了解线路敷设部位、敷设方式及所用导线型号、规格、数量、管径等。
5.电气识图举例
根据前面介绍的识图方法和步骤，现以图3-1所示的电动机单向起动控制电路为例，介绍电气原理图的识读方法。
图3-1 电动机单向起动控制电路
（1）识读主电路
第一步，看用电器。用电器是指消耗电能的用电器具或电气设备，如电动机、电热器件等。看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。例如最常见的电动机，要先搞清电动机属于哪类，采用了什么接线方式，电动机有何特殊要求，如起动方式、正反转及转速的要求等。
本电路的用电器有一台三相交流异步电动机M，采用交流直接起动方式。
第二步，搞清用什么电器元件控制用电器，是开关还是起动器或是接触器、继电器。
在本电路中，控制电动机的电器元件是接触器KM。
第三步，看主电路上还有什么电器，有何用途。如电源开关、熔断器、热继电器等。
在本电路中，还接有电源开关QF、热继电器FR。QF控制主电路电源的接通和断开，FR对M起过载保护作用。
第四步，看电源，了解电源电压等级。
本电路的电源是380V三相交流电。
（2）辅助电路的识读
第一步，看电源。首先看清电源的种类，其次看清辅助电路的电源是从何处来，一般主电路提供380V电压，也有220V单相电压，此外还有从专用变压器降压得到140V、127V、36V、6.3V等。辅助电器用直流电时一般从交流整流得到，对于这些元器件不能疏忽。
本辅助电路电源直接采用380V交流电。
第二步，按布局顺序从左到右搞清辅助电路各条支路如何控制主电路，分析每一条支路的工作原理。辅助电路的每一条支路形成闭合就会控制主电路的电器元件动作，使主电路用电器接入或切除电源，因此寻找怎样使回路形成闭合是十分关键的。
本电路的控制电路为接触器KM所在的支路。
第三步，寻找电器元件之间的相互联系。电路中的一切电器元件都是相互联系、相互制约的。特别是相互的控制表示在几个回路中，不要遗漏。无相互控制的电器元件，识图时可省略。
第四步，看其他电器元件，如整流、照明等。
工作原理分析如下。
电动机起动过程：
合上开关QF（电源接通）→按下起动按钮SB2（接触器KM线圈带电）→主触点KM吸合→电动机得电起动。
电动机停止过程：
按下停止按钮SB1→接触器KM线圈失电→主触点KM断开→电动机失电停转。
自锁过程：
因KM的自锁触点并联于SB2两端，当松开起动按钮时，线圈KM通过其自锁触点继续维持通电吸合。
过热保护过程：
FR为热继电器，起过热保护作用。当温度超限时，接在主电路的热继电器热元件使其触点发生动作，在控制电路中的动断触点断开，接触器KM失电，主电路断电，电动机停转。
对于一些特别简单的电气图，在识图时可不拘泥于前面介绍的步骤，一般可按照从电源到负载的顺序识图。
记忆口诀
要想看懂电气图，潜心苦练基本功。
作图规定须牢记，图类特点理解通。
元件结构及原理，信号流程记心中。
方法步骤灵活用，完成工作很轻松。
