2.5 概略图

2.5.1 概略图的介绍

1.什么是概略图

概略图也称为系统图或框图，它是表示系统、装置、设备、电器、部件、软件中各项目之间主要关系和连接的相对简单的简图。

2.概略图有何特点

概略图所描述的内容是系统的基本组成和主要特征，而不是全部组成和全部特征。

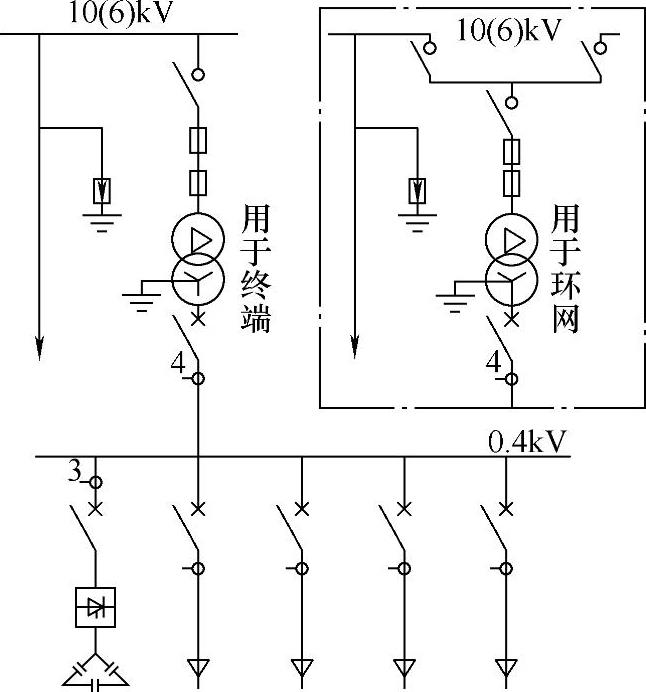

概略图对内容的描述是概略的，但其概略程度则依描述对象不同而不同，图2-14所示为某组合式箱式变电站概略图。

3.概略图有何作用

1）作为教学、训练、操作和维修的基础文件，使人们对系统、装置、设备等有一个概括了解，从而依据故障现象分析故障产生原因，确定检修思路及检修方法。

2）为进一步编制详细技术文件以及绘制电路图、逻辑图、接线图等提供依据。

2.5.2 概略图的基本形式

概略图的基本形式有用一般符号绘制的概略图、框图和与非电流程统一绘制的概略图等三种。

1.什么是一般符号绘制的概略图

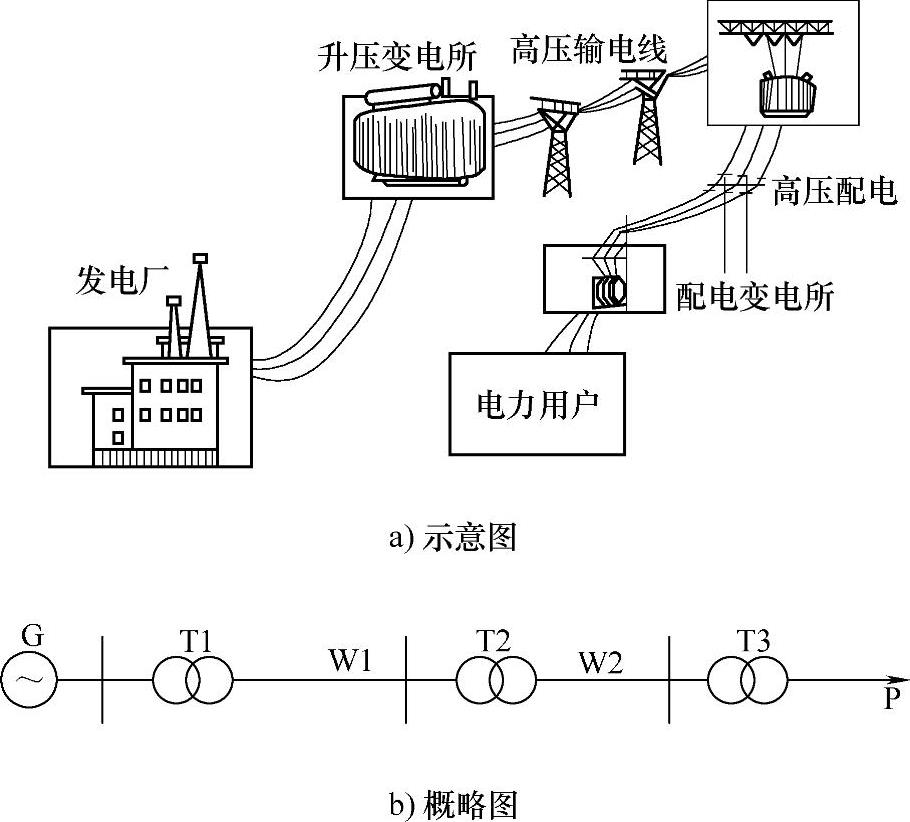

用一般符号绘制的概略图通常采用单线表示法绘制。图2-15a所示为电力供电系统示意图，清楚地表达了电力供电系统中发电、输电和配电的全过程。若分别用图形符号代表发电机（G）、变压器（T）、线路（W）、负荷（P），并标注一定的文字符号，就可以把图2-15a绘制成为图2-15b所示的概略图。

2.什么是框图

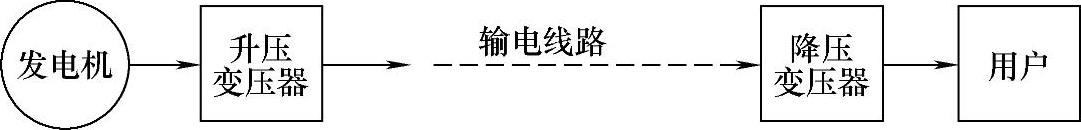

通常用框图来表示系统或分系统的组成。图2-16所示为根据图2-15绘制的电力供电系统框图。

方框符号是用来表示元器件、设备等的组合及其功能，既不给出元器件、设备的细节，也不考虑所有连接的一种简单的图形符号。“框”是概略图中的主要内容，框中的内容可随图的表达层次不同而不同。较高层次的图一般只反映对象的概况，可用带说明其功能或组成文字的单元实线线框表达。较低层次的图可将对象表达得较为详细一些，例如可用包含若干图形符号并附有简要文字说明的单元实线线框表达，或者用能反映若干图形符号间连接关系的点画线围框表达，必要时还可标注围框及围框内各图形符号的项目代号，若干具有相同组成部分的围框还可采用简化画法表示。

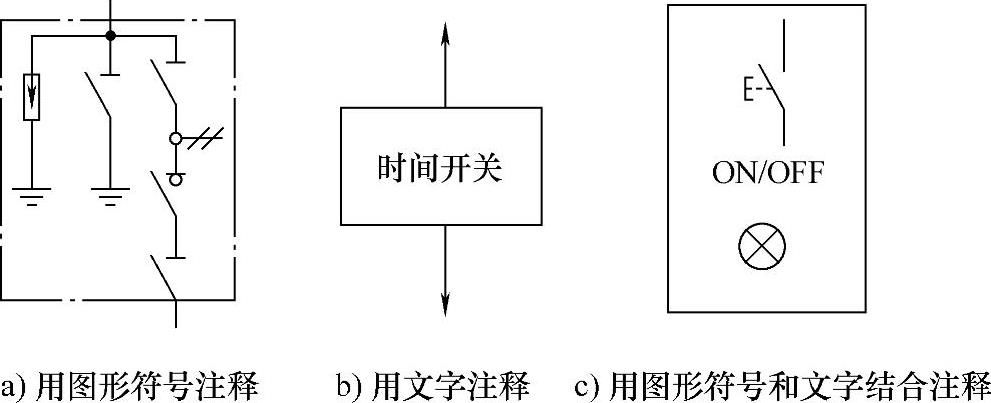

框图的常用注释方法如图2-17所示，其中，图2-17a所示为通用的图形符号注释，较详细地表示了框内各主要元器件的连接关系：电源输入，经隔离开关、电流互感器、负荷开关、隔离开关至输出，一组避雷器和一组接地隔离开关并联，一端接电源，一端接地。图2-17b采用文字注释，用文字直接说明该框的功能是作为时间开关用的。图2-17c将上述两种方法综合运用，即采用符号与文字相结合的注释法，识读时更容易理解。

3.什么是与非电流程统一绘制的概略图

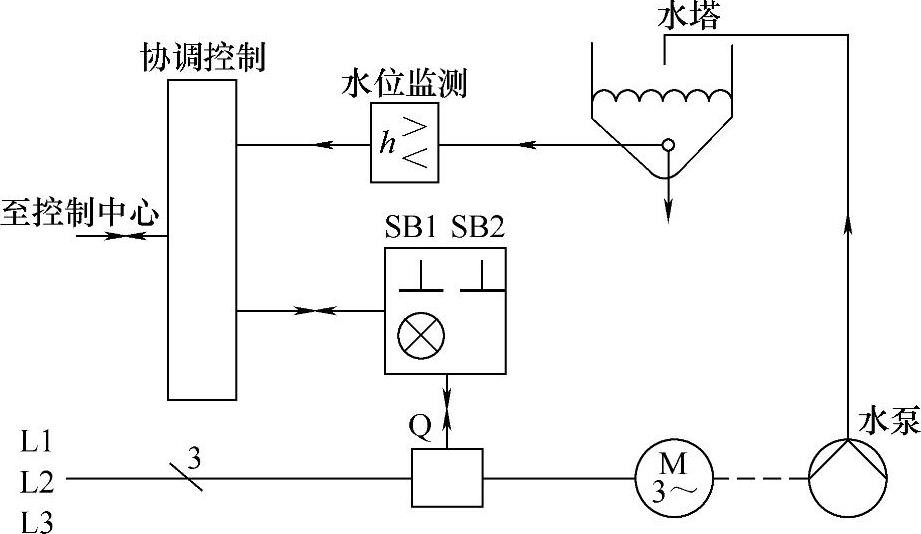

在某些情况下与非电流程统一绘制的概略图能更清楚地表示系统的构成和特征。图2-18所示为某一水泵电动机供电和给水系统的概略图。它表示了电动机供电、水泵工作和控制三个部分间的连接关系。

以上介绍了概略图三种基本形式，为了帮助读者进一步理解概略图和框图，有必要对这两个概念作一番比较。

概略图和框图所描述的内容是系统的基本组成和主要特征，而不是全部组成和全部特征。概略图与框图没有原则性的区别，两者都是用符号绘制的简图。但在实际应用中，两者又有比较大的区别。

1）概略图采用一般符号和框形符号，框图则采用框形符号。

2）概略图标注的项目代号为高层代号，框图若标注项目代号，一般为种类代号。

3）两者所描述的对象有些区别，概略图通常用于表示系统或成套装置，而框图通常用于表示分系统和设备。

2.5.3 绘制概略图的基本原则

1）概略图可在不同层次上绘制。较高的层次描述总系统，而较低的层次描述系统中的分系统。

2）概略图中的图形符号应按所有回路均不带电、设备在断开状态下绘制。

3）概略图应采用图形符号或者带注释的框绘制。框内的注释可以采用符号、文字或同时采用符号与文字。

4）概略图中的连线或导线的连接点可用小圆点表示，也可不用小圆点表示。但同一工程中宜采用其中一种表示形式。

5）概略图中表示系统或分系统基本组成的符号和带注释的框均应标注项目代号。项目代号应标注在符号附近，当电路水平布置时，项目代号宜注在符号的上方；当电路垂直布置时，项目代号宜注在符号的左方。在任何情况下，项目代号都应水平排列。

6）概略图上可根据需要加注各种形式的注释和说明。如在连线上可标注信号名称、电平、频率、波形、去向等，也允许将上述内容集中表示在图的其他空白处。概略图中设备的技术数据宜标注在图形符号的项目代号下方。

7）概略图宜采用功能布局法布图，必要时也可按位置布局法布图。布局应清晰，并利于识别过程和信息的流向。

8）概略图中的连线的线型，可采用不同粗细的线型分别表示。

9）概略图中的远景部分宜用虚线表示，对原有部分与本期工程部分应有明显的区分。

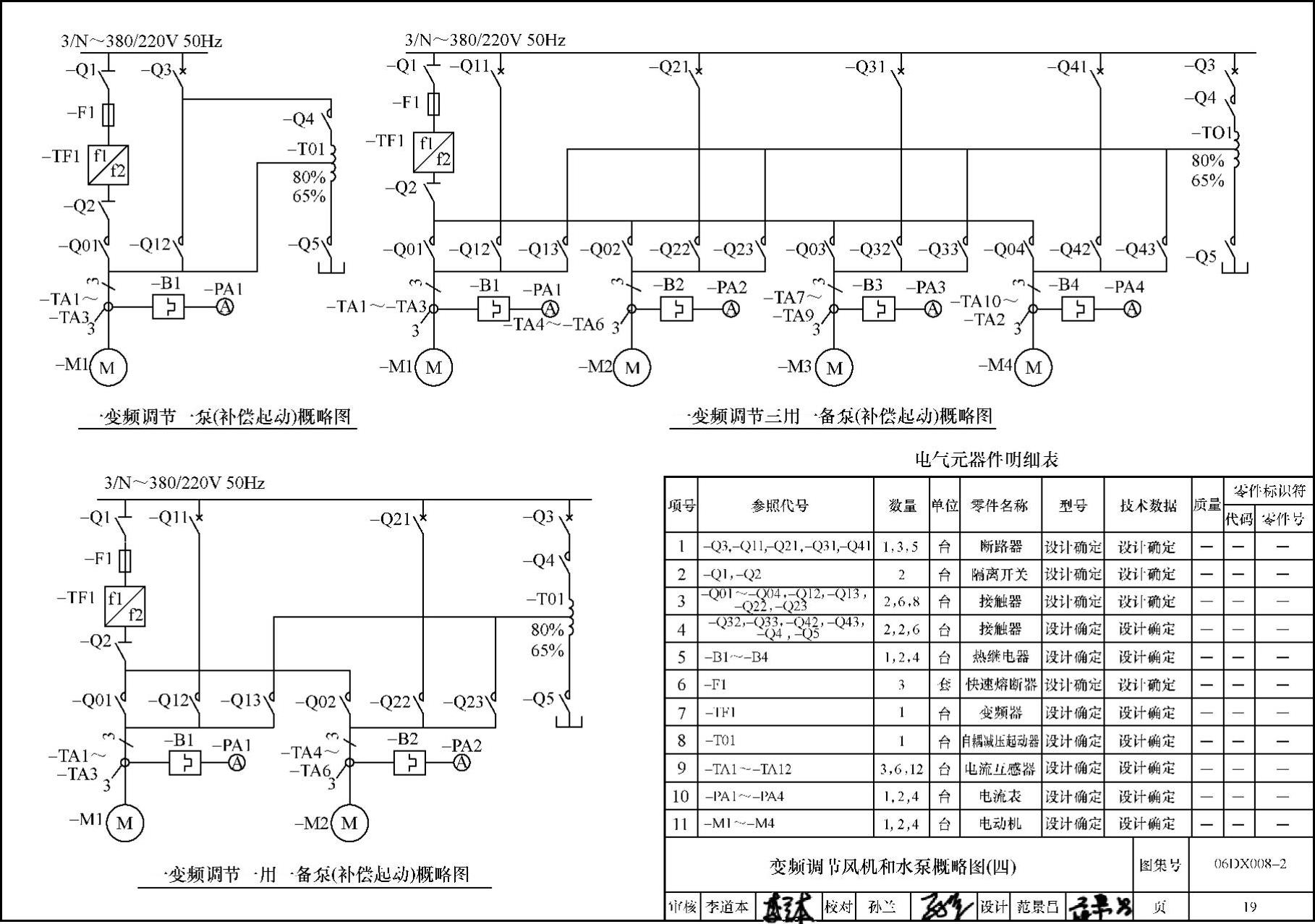

综上所述，概略图对布图有较高的要求，强调布局清晰，有利于识别过程和信息的流向。基本流向应是自左至右或自上至下，只有在某些特殊情况下可例外。用于表达非电过程中的电气控制系统或电气控制设备的概略图，可以根据非电过程的流程图绘制。但一般要求控制信号流向应与过程流向垂直绘制，以利于识别。图2-19所示为某工程变频调节风机和水泵概略图应用实例。
