2.2.1 STEP 7的对象与对象体系

启动SIMATIC管理器后，以“项目”的形式创建自动化任务。项目代表了自动化解决方案中的所有数据和程序的整体，它位于对象体系的最上层。对象，如站、模块、程序、块等。面向对象操作的基本步骤是选择一个对象，然后将其打开，并进行编辑。

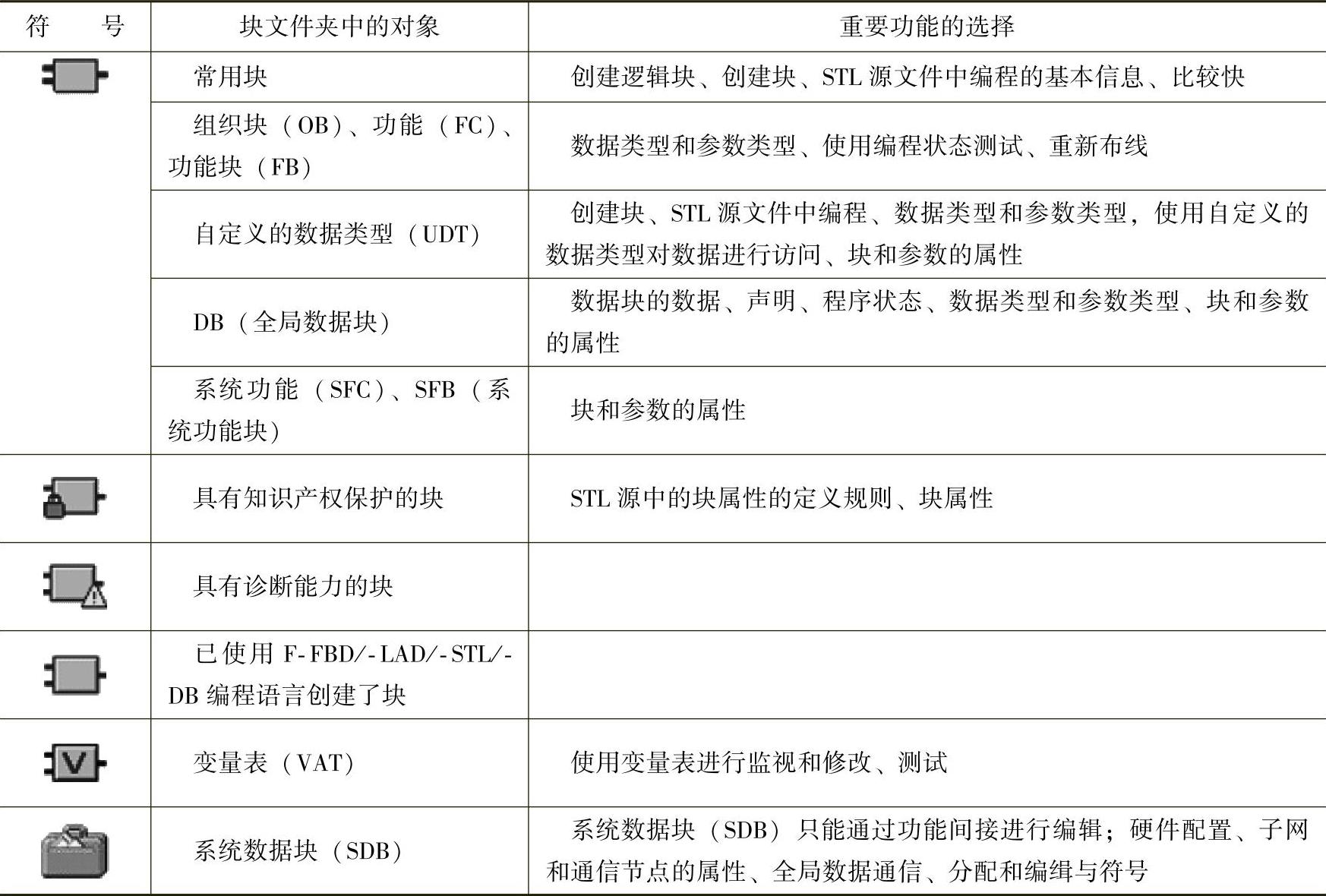

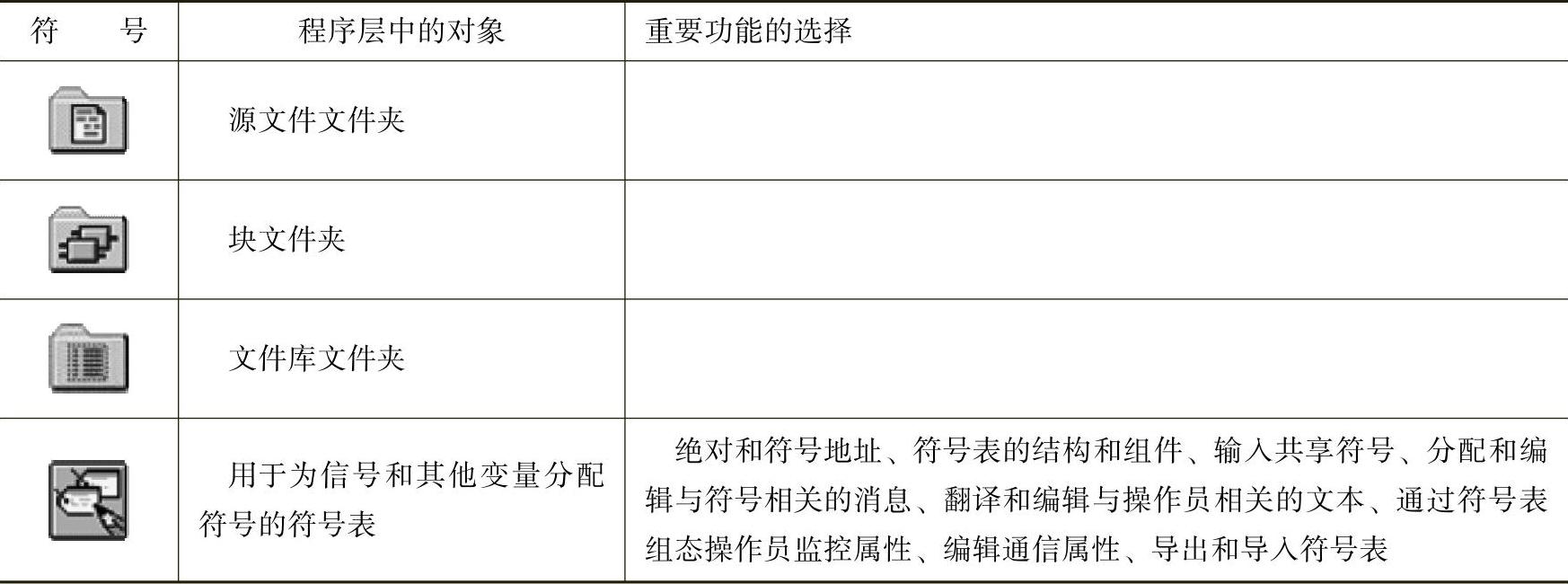

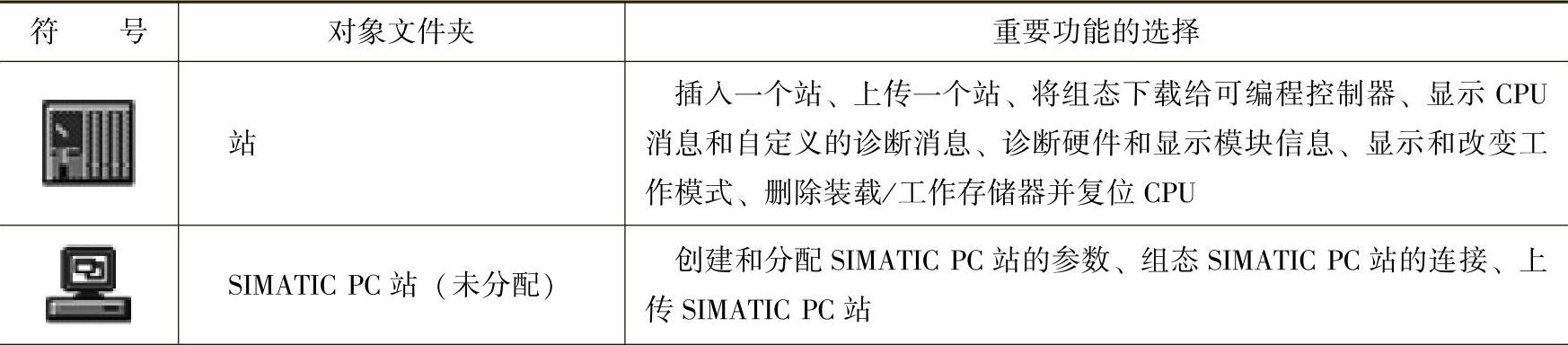

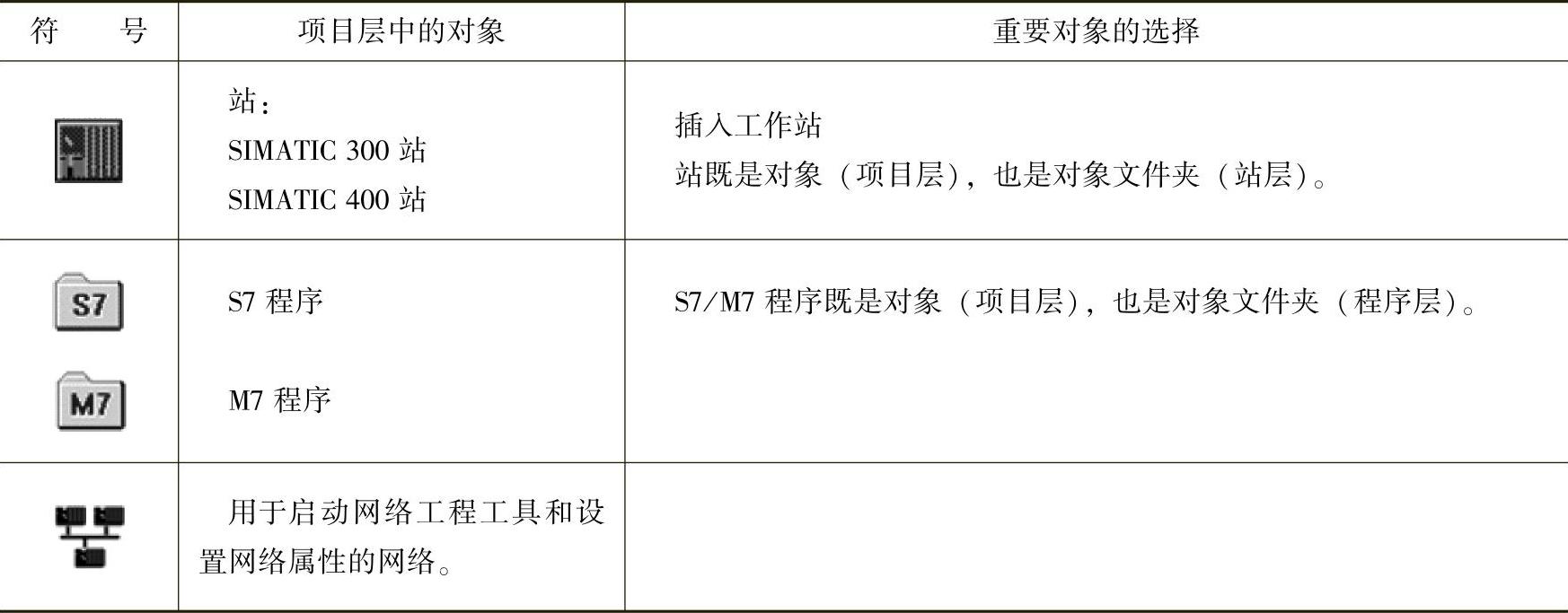

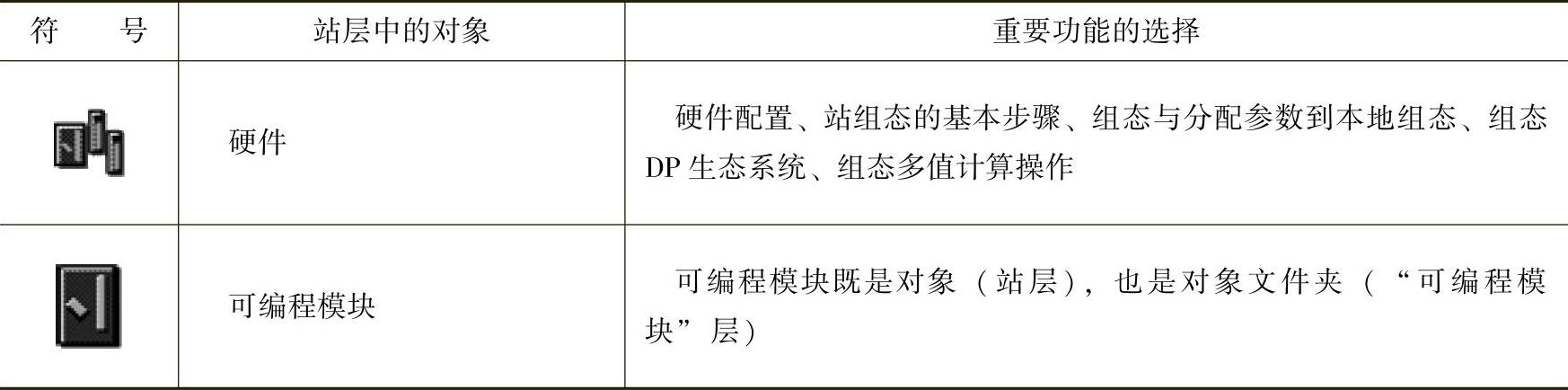

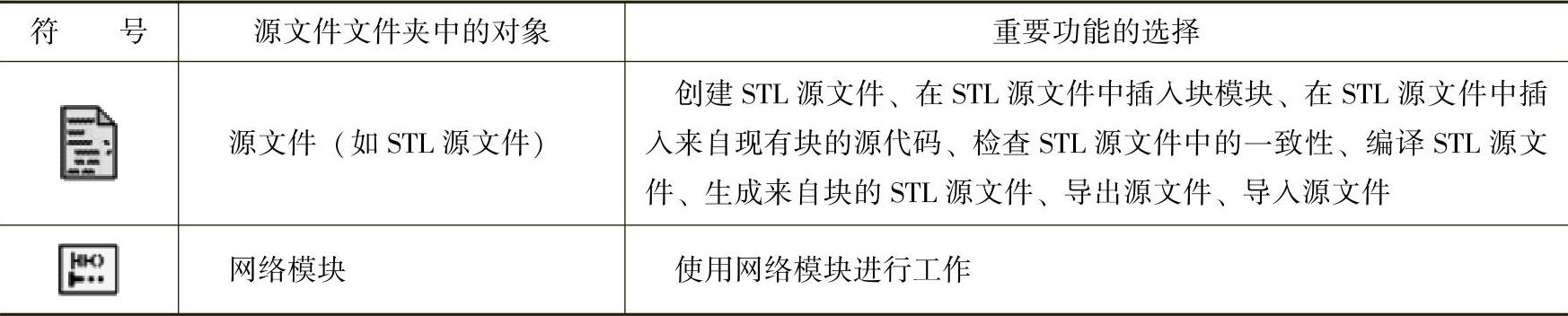

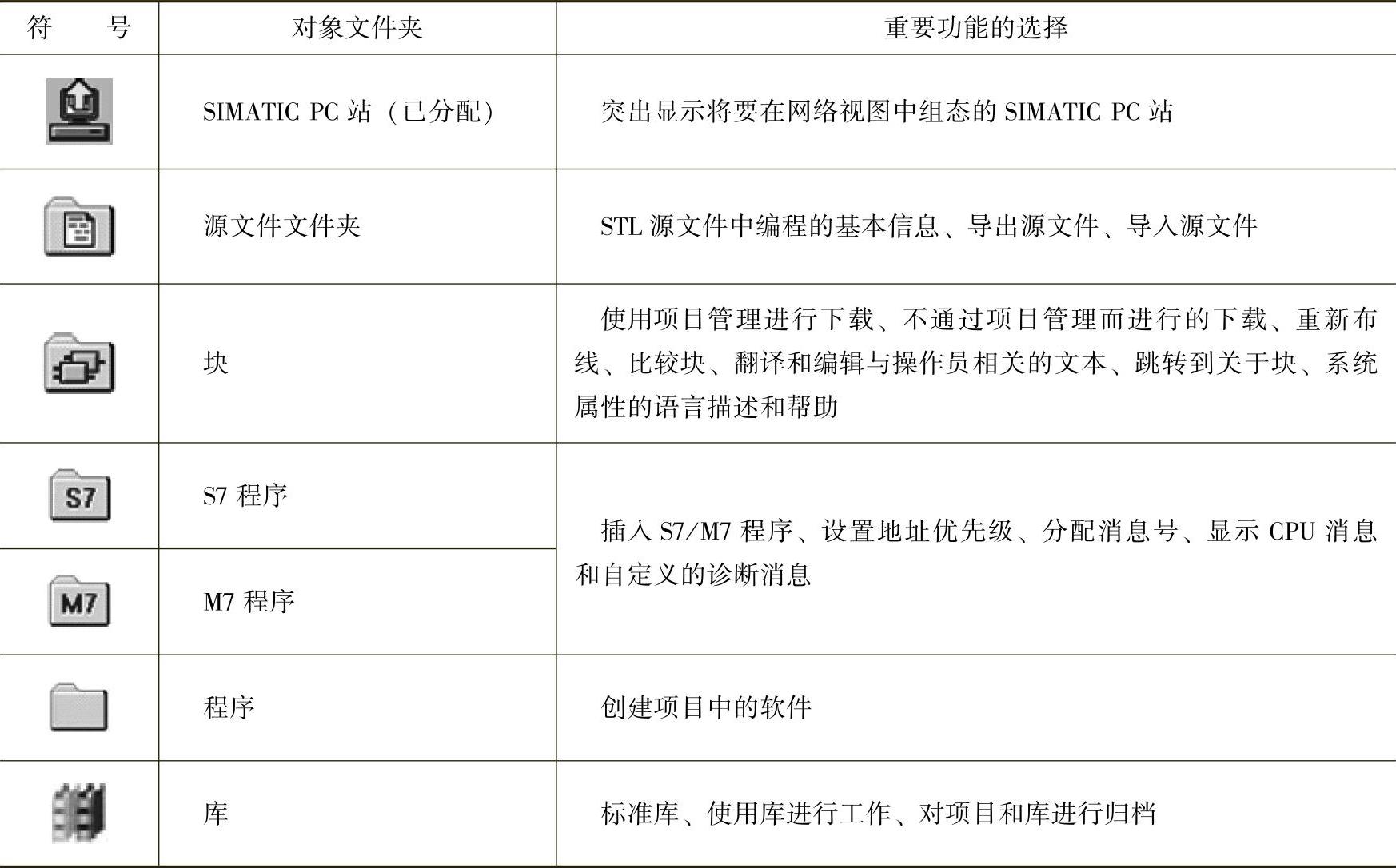

面向对象的操作不需要特殊的指令语法的知识，只需要通过菜单命令或鼠标点击打开的图标代表了对象。当打开一个对象时，应用程序将自动调用合适的软件组件来显示或编辑对象的内容。表2-2～表2-7是对象符号与对象体系。

2.2.2 对象体系

1.对象

对象具有对象属性的载体、文件夹和功能的载体（如启动特定的应用程序）的功能。作为属性载体的对象既可具有功能，也可具有属性（如设置）。

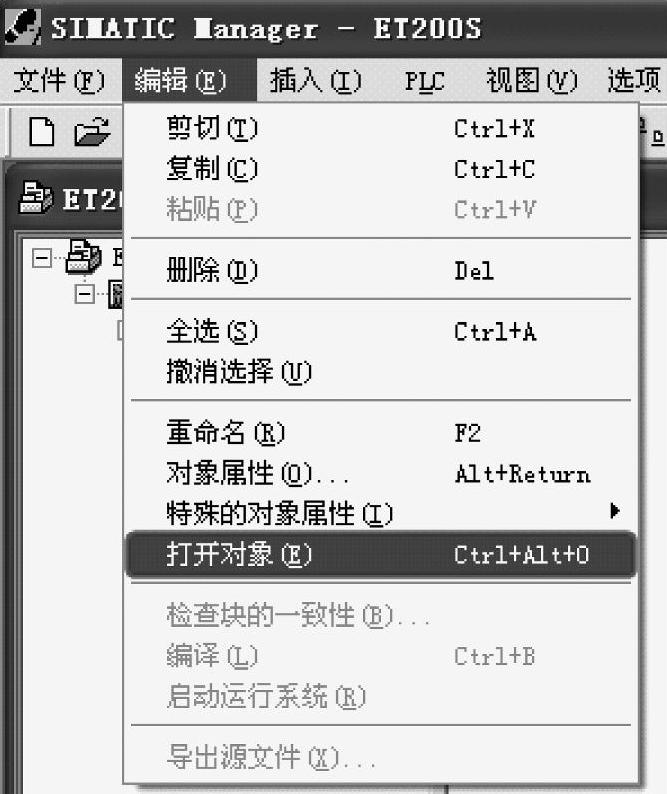

在选择对象时，可用使用菜单命令“编辑”→“打开对象”来编辑对象（如图2-23所示）。或者使用菜单命令“编辑”→“对象属性”打开对话框，并设置对象特定的选项。文件夹也可作为属性的载体。作为文件夹的对象，文件夹（目录）可包含其他文件夹或对象。其在打开文件夹时均会显示。

作为功能载体的对象，当打开对象时，将显示一个窗口，可在其中编辑对象。对象或者是一个文件夹，或者是功能的载体。其中，站是一个例外，它们既是文件夹（对于可编程模块），也是功能的载体（用于组态硬件）。

如果用鼠标双击一个站，则将显示包含在其中的对象，可编程模块和站组态（作为文件夹的站）。

2.站

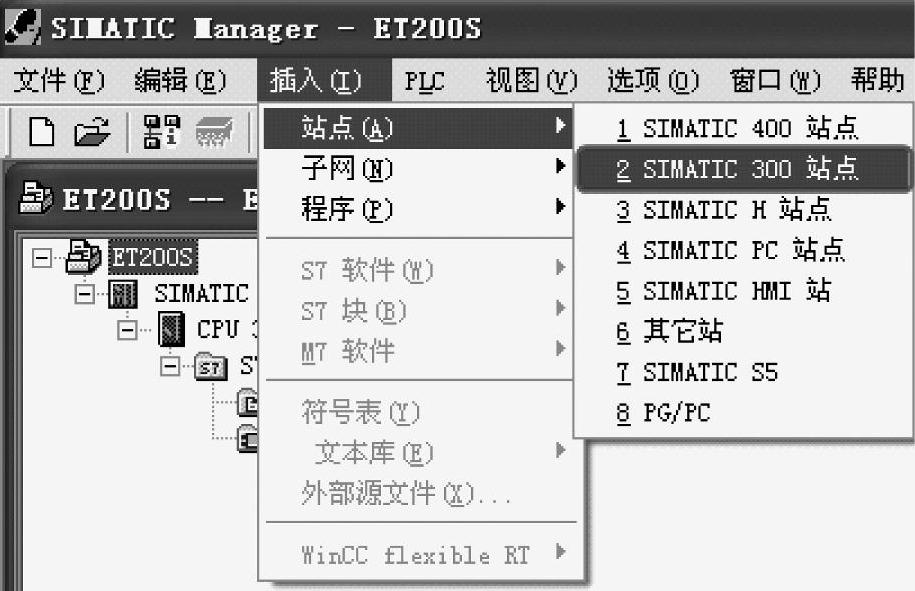

站既是对象（项目层），也是对象文件夹（站层）。在项目中，站代表了可编程序控制器的硬件结构，并包含用于组态和给各个模块进行参数分配的数据。使用“新建项目”向导创建的新项目已经包含有一个站。否则，可以使用菜单命令“插入”→“站点”来创建新站，如图2-24所示。

3.S7/M7程序

用于可编程模块的软件存储在对象文件夹中。SIMATIC S7模块在对象文件夹中被称为“S7程序”，S7程序是和应用有关的程序块、数据块、注释和符号的组合。建立一个程序，就建立了包括这些程序元素的一个结构。

SIMATIC M7模块在对象文件夹中被称为“M7程序”。S7/M7程序既是对象（项目层），也是对象文件夹（程序层）。SIMATIC S7-300/400站表示具有一个或多个可编程模块的S7硬件配置。S7/M7程序文件夹包含了用于S7/M7 CPU模块的软件或用于非CPU模块的软件，如，可编程CP或FM模块的软件。

4.可编程模块

可编程模块既是对象（站层），也是对象文件夹（可编程模块层）。可编程模块表示可编程模块（CPUxxx、FMxxx、CPxxx）的参数赋值数据。没有任何保持存储器的模块（如CP441），其系统数据将通过站的CPU进行装载。因此，将不为这样的模块分配任何“系统数据”对象，而它们也不在项目体系中显示。

5.源文件夹

源文件夹包含以不同的编程语言产生的程序的源码。即源文件夹包含了文本格式的源程序。离线视图的块文件夹可包括逻辑块（OB、FB、FC、SFB、SFC），数据块（DB），自定义的数据类型（UDT）和变量表。系统数据对象表示系统数据块。在线视图的块文件夹包括已经下载给PLC的可执行程序部分。

6.库文件

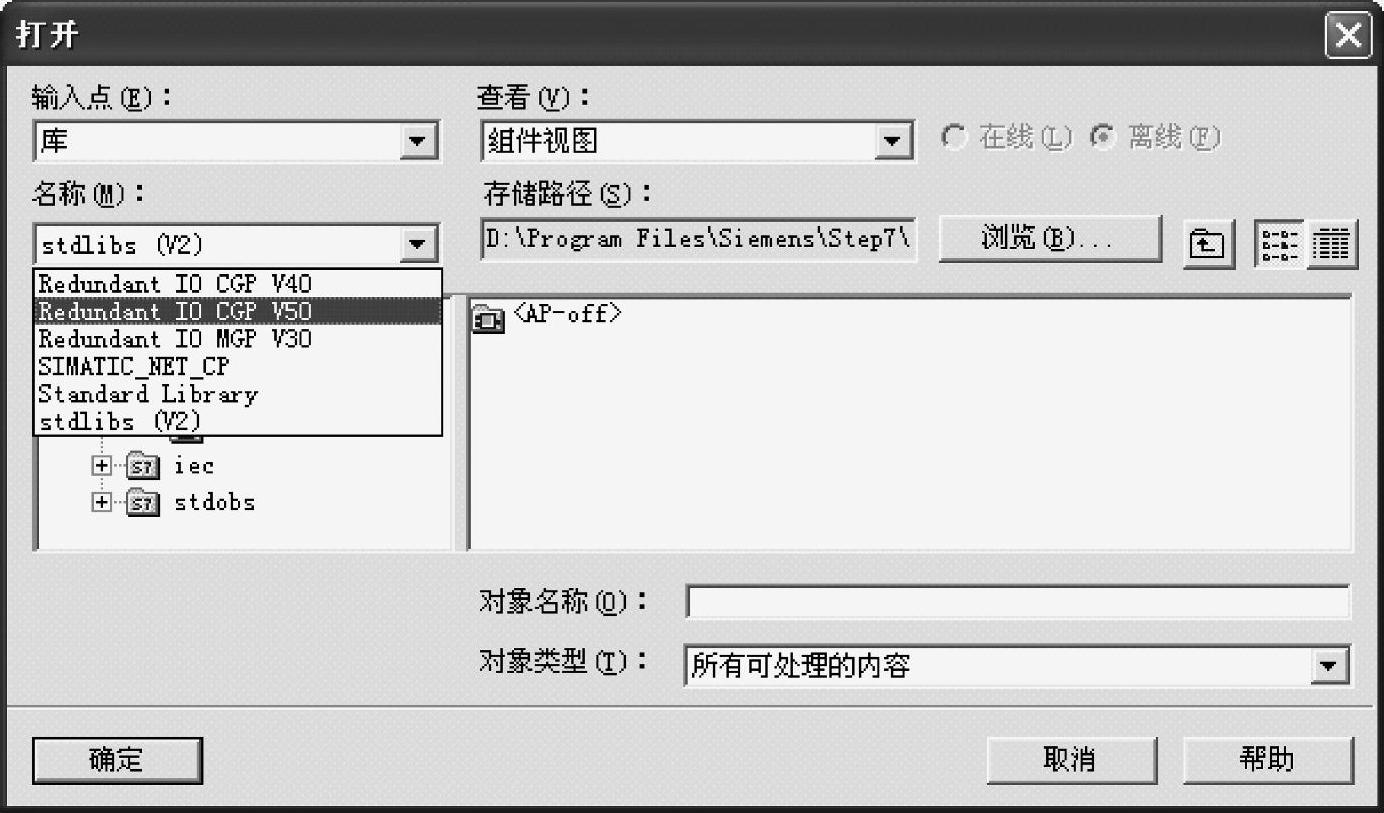

STEP 7包含一个标准库，在安装STEP7软件时，标准库将自动安装在硬盘上，它存放在STEP 7软件文件夹下，如C：\Siemens\Step7\S7libs\stlib30。在SIMATIC管理器下可以通过“文件”→“打开”→“库”访问这些库，“文件”→“打开”后弹出一个对话框，可在其中选择所需的库和项目，如图2-25所示。

库用于为SIMATIC S7/M7保存可重用的程序块。一个库可包含有S7/M7程序，并可用于对块进行存储。库位于对象体系的最上层。一个S7程序可包含块文件夹、源文件夹、图文件夹及符号对象。多次重复使用的块可保存在库中，可将块从库中复制到相关的用户程序中，并被其他块调用。程序块可从现有的项目中复制到一个库中，也可直接在库中独立于项目而产生，也可在库中产生S7程序。

正如项目一样，库也是以层级方式进行组态的。块文件夹包含可下载到S7-CPU中的块，其中包含的变量表（VAT）和用户定义的数据类型不可下载到CPU。源文件夹包含程序的源码。图表文件夹包含CFC功能图。当插入一个新的S7程序时，将自动建立一个块、源文件和符号文件夹。

标准库包含下列S7程序文件夹：

1）通信块：包含S7-300 CPU通过通信处理器和分布式I/O通信的块FC；

2）组织块：包含所有具有符号化标示符的关于启动信息的组织块OB；

3）PID控制块：包含PID闭环控制的功能块FB；

4）S5-S7转换块：包含将S5程序转换成S7程序所需的标准功能块；

5）系统功能块：包含S7-300/400的所有系统功能（SFC）和系统功能块（SFB）；

6）TI-S7转换块：包含通用标准功能，如模拟量值量程化；

7）IEC功能块：国际电工委员会（IEC），如处理数据类型DATE_AND_TIME和STRING；处理时间和日期、比较操作、字符串处理和选择最大和最小。 3qTNjQzT+mOHpkAEJMftSFm/Ts9046aoLO4n2sxEexG8M4v4i0us8S+bpji0WH4H
