三、滚筒式洗衣机的内部结构组成

滚筒式全自动洗衣机主要由洗涤脱水系统，传动系统，机械支撑系统，电气控制系统，加热系统，烘干系统以及给、排水系统七大部分组成。它按衣物的投入方式不同，可分为前开门式和顶开门式两种，其结构基本相同。

1.洗涤脱水系统

滚筒式洗衣机的洗涤脱水系统主要由内桶（滚筒）、外桶（盛水桶）、内桶叉形架、主轴、外桶叉形架、轴承等组成。

（1）内桶

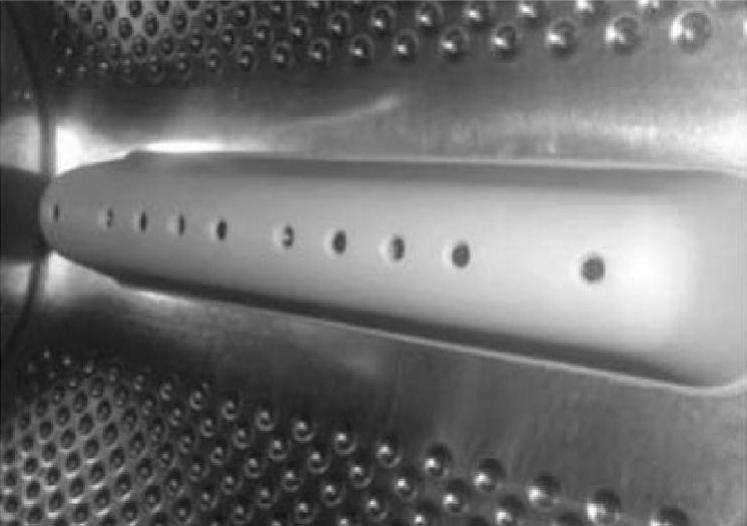

内桶又称滚筒，是洗衣机的主要部件，一般由0.5mm的不锈钢板制成，筒壁布满直径为5mm的圆孔，孔与孔之间距离为20mm，筒的内壁光滑，筒壁上沿直径方向安装有3条凸筋（称为提升筋，其高度为85mm左右，横截面为三角形，见图3-10）。当内桶旋转时，提升筋带动衣物翻滚，达到冲洗和揉搓的作用。

由于前开门滚筒式洗衣机衣物投放口设在内桶的前侧，内桶前盖中心开有一个直径为300mm的圆孔，衣物从此孔装入。而顶开门滚筒式洗衣机衣物投放口设置在内桶圆筒上，投入口采用卡簧机构，投入衣物时向下压卡簧机构，投入口打开，衣物投入后放松卡簧机构，投入口自动关闭。因此，其内桶结构也有所区别。图3-11所示为滚筒式洗衣机内桶结构。

（2）内桶叉形架

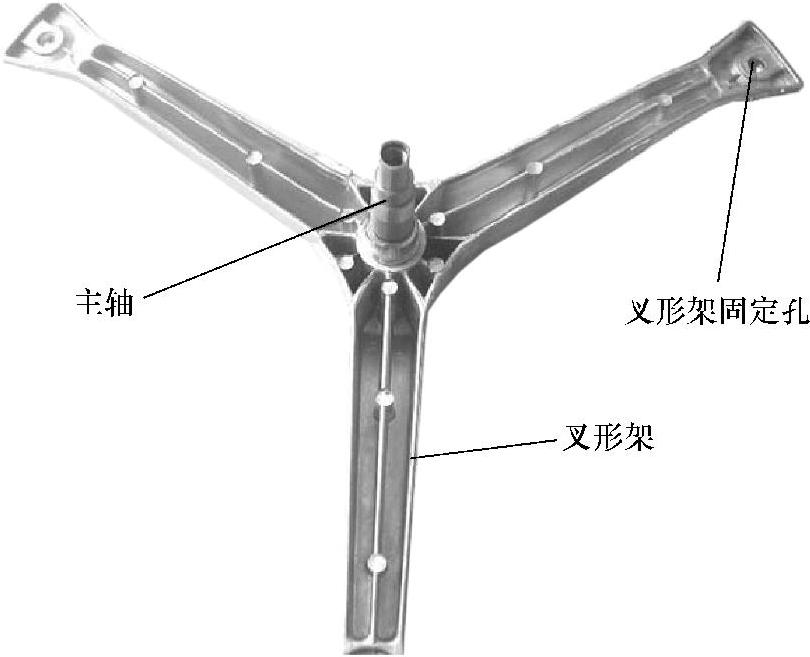

内桶叉形架将叉形架、主轴和轴套铸成一体，并与内桶铆接在一起，安装在外桶内，用来支撑内桶。图3-12所示为内桶叉形架外形。

（3）外桶

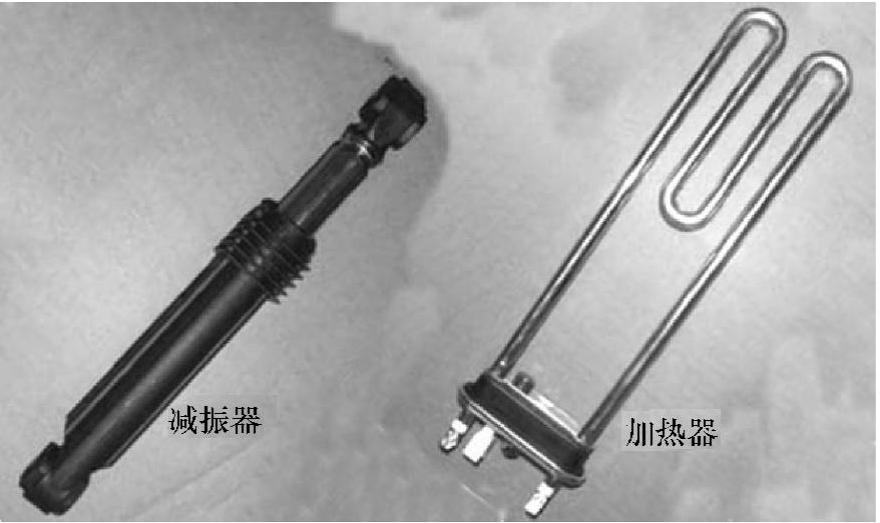

外桶又称盛水桶，其起到盛放洗涤液，以及支撑电动机、配重块、减振器、加热器、温控器等作用。图3-13所示为减振器、加热器外形。

（4）外桶叉形架

外桶叉形架是一个由铝合金压铸而成的三角形，中间设置有可以安装两个轴承的轴承，起到支撑内桶，以及确保内桶在外桶内顺利旋转等作用。

2.传动系统

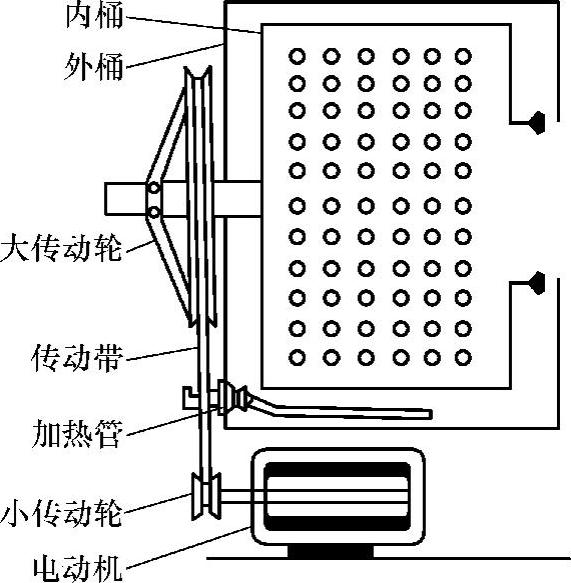

滚筒式洗衣机的传动系统主要由电动机、大小传动轮和传动带组成，其结构如图3-14所示。大传动轮固定在从外桶叉形架中伸出的内桶主轴上，小传动轮固定在电动机的轴上。传动带采用三角传动带，以实现柔性传动。当电动机运转时，电动机轴上的小传动轮运转，经过三角传动带带动内桶主轴上的大传动轮运转，从而带动内桶运转。

3.机械支撑系统

滚筒式洗衣机的机械支撑系统主要由整个机心吊在外箱体上的减振吊装弹簧、支撑装置及箱体等组成。

4.电气控制系统

滚筒式洗衣机的电气控制系统主要由程序控制器、水位开关、门开关、琴键开关、电源开关等组成。

5.给、排水系统

滚筒式洗衣机的给、排系统主要由进水管、进水电磁阀、洗涤盒、回旋进水管、溢水管、过滤器、排水泵和排水管等组成。该系统的主要器件是进水电磁阀和排水泵。

6.零部件总图

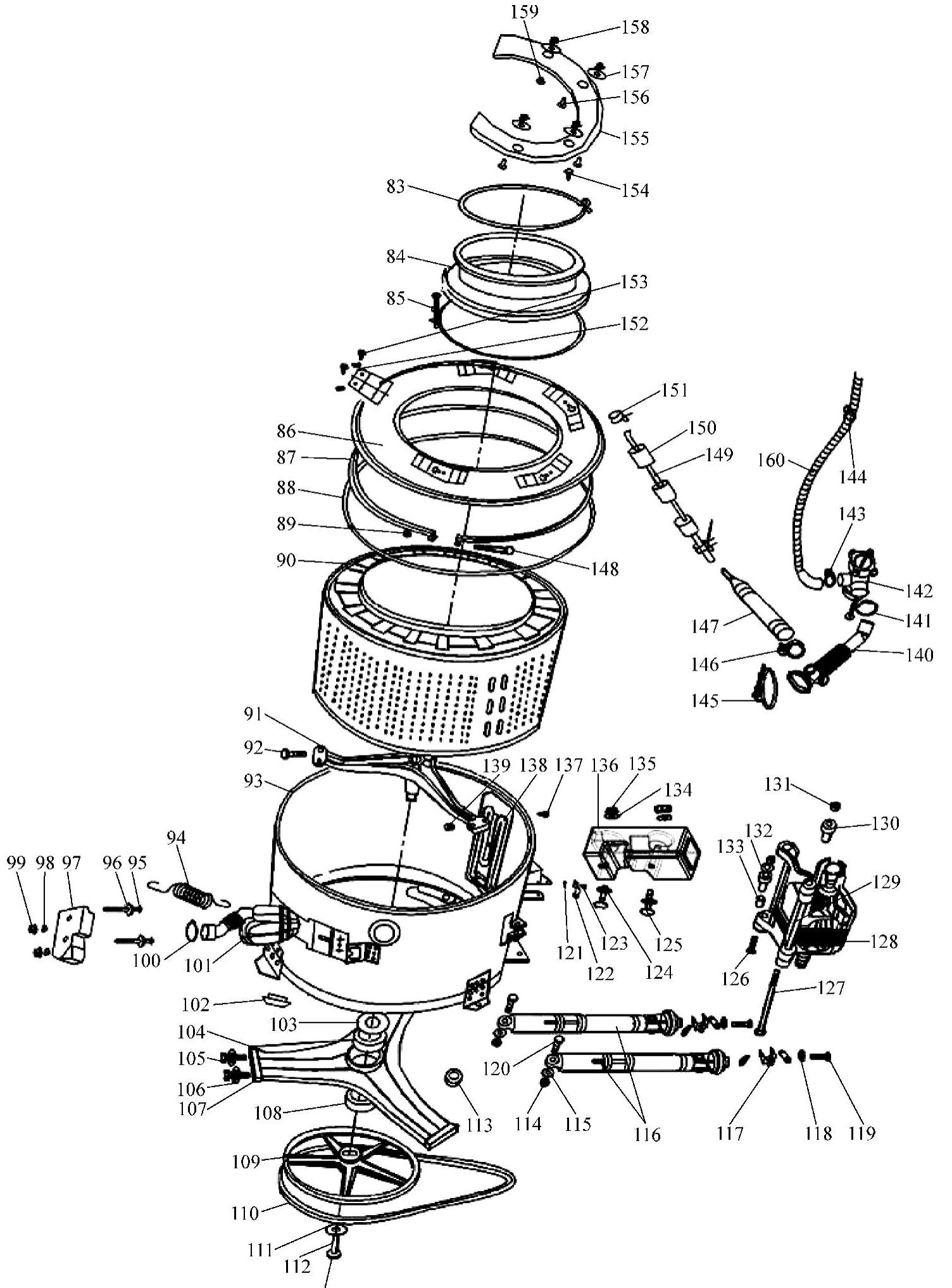

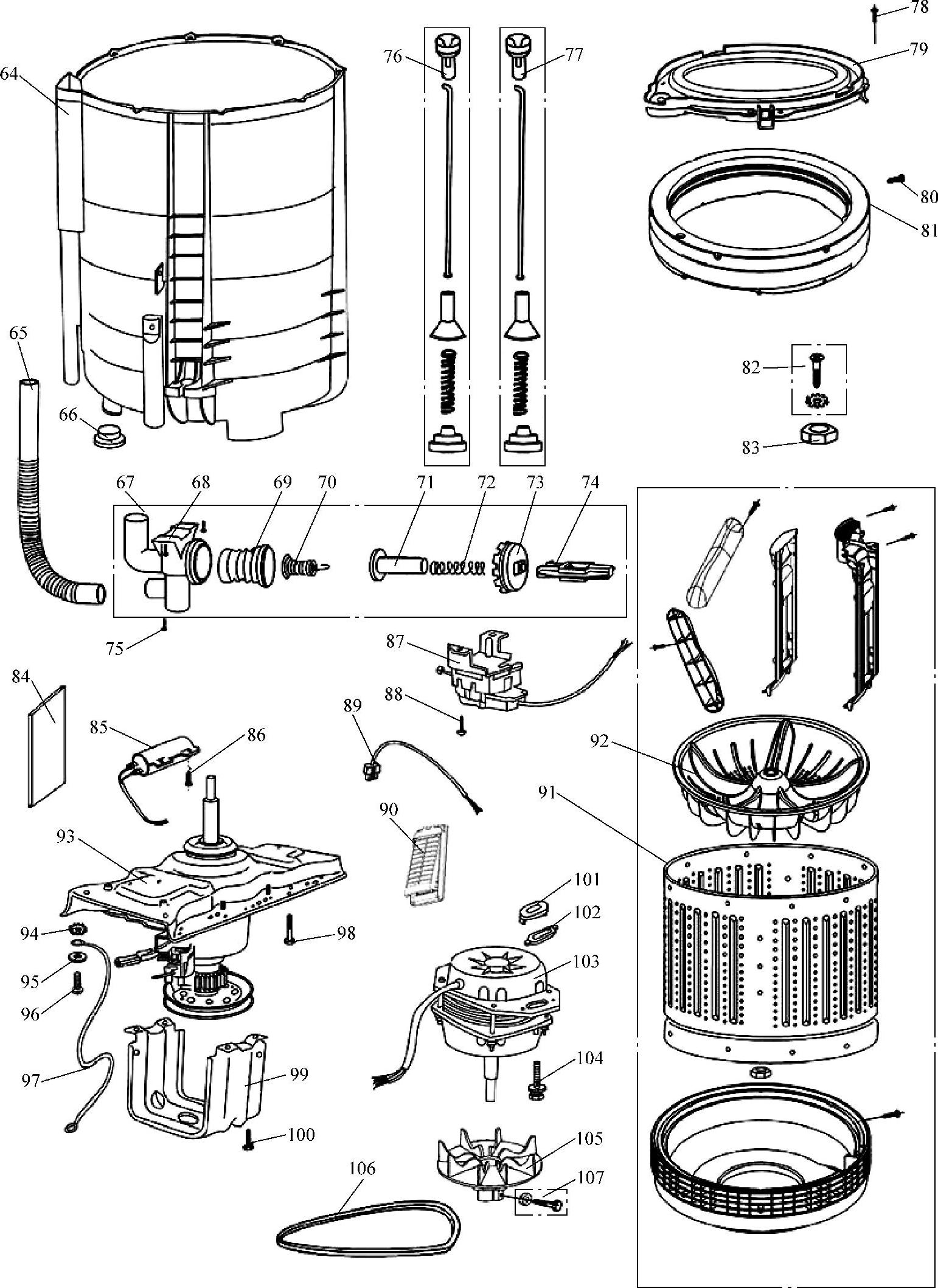

滚筒式洗衣机零部件总图1和总图2分别如图3-15和图3-16所示。

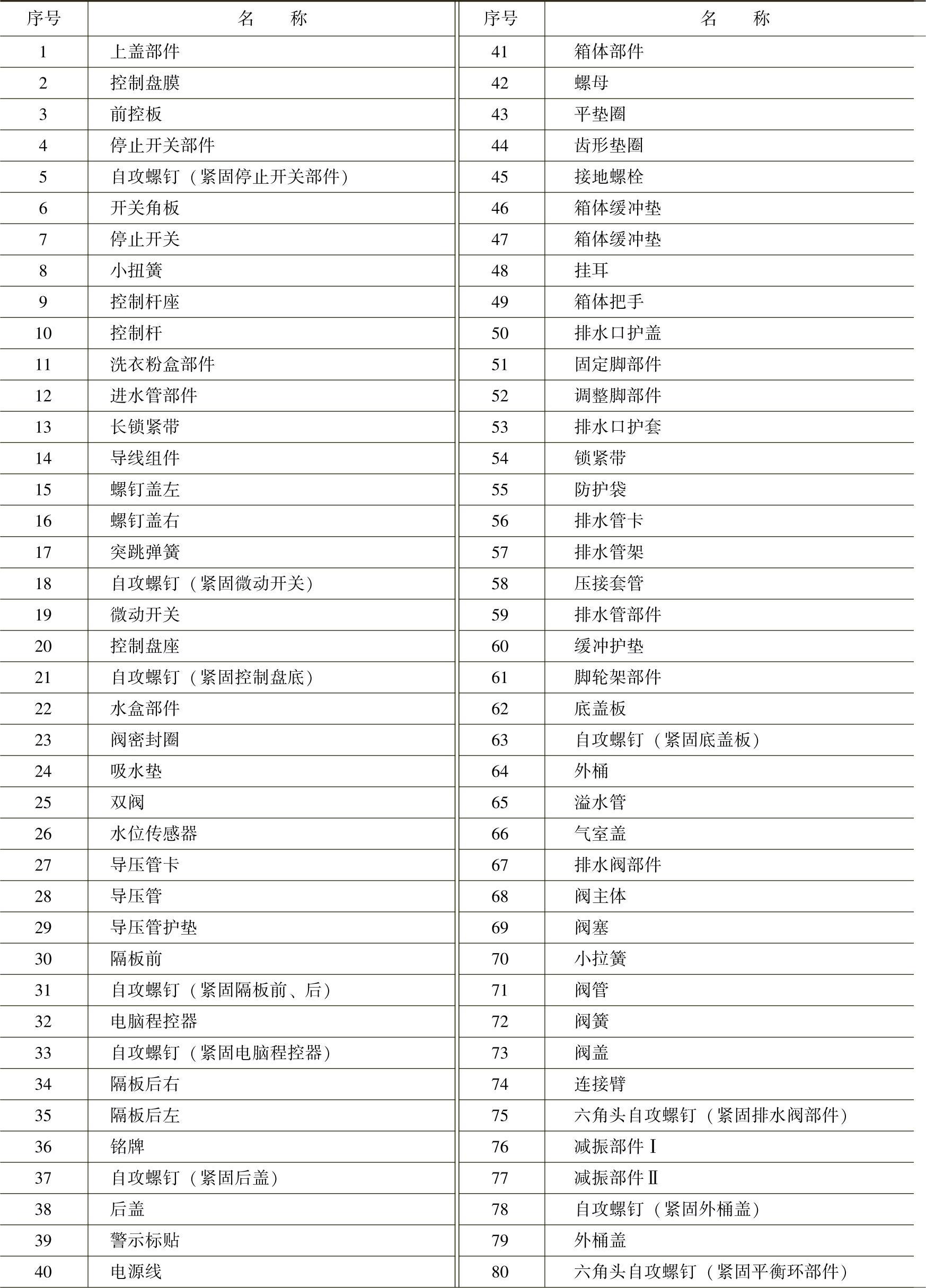

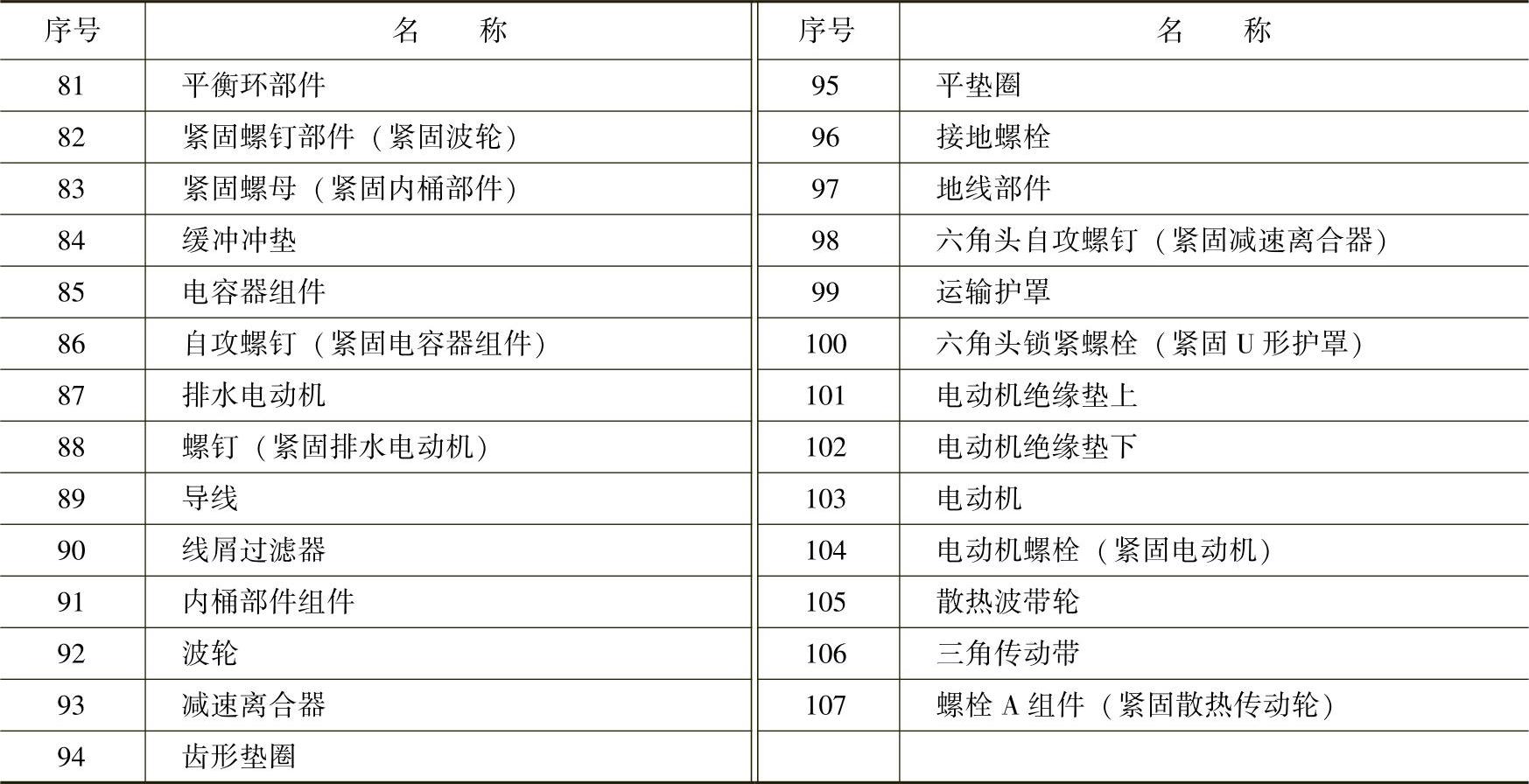

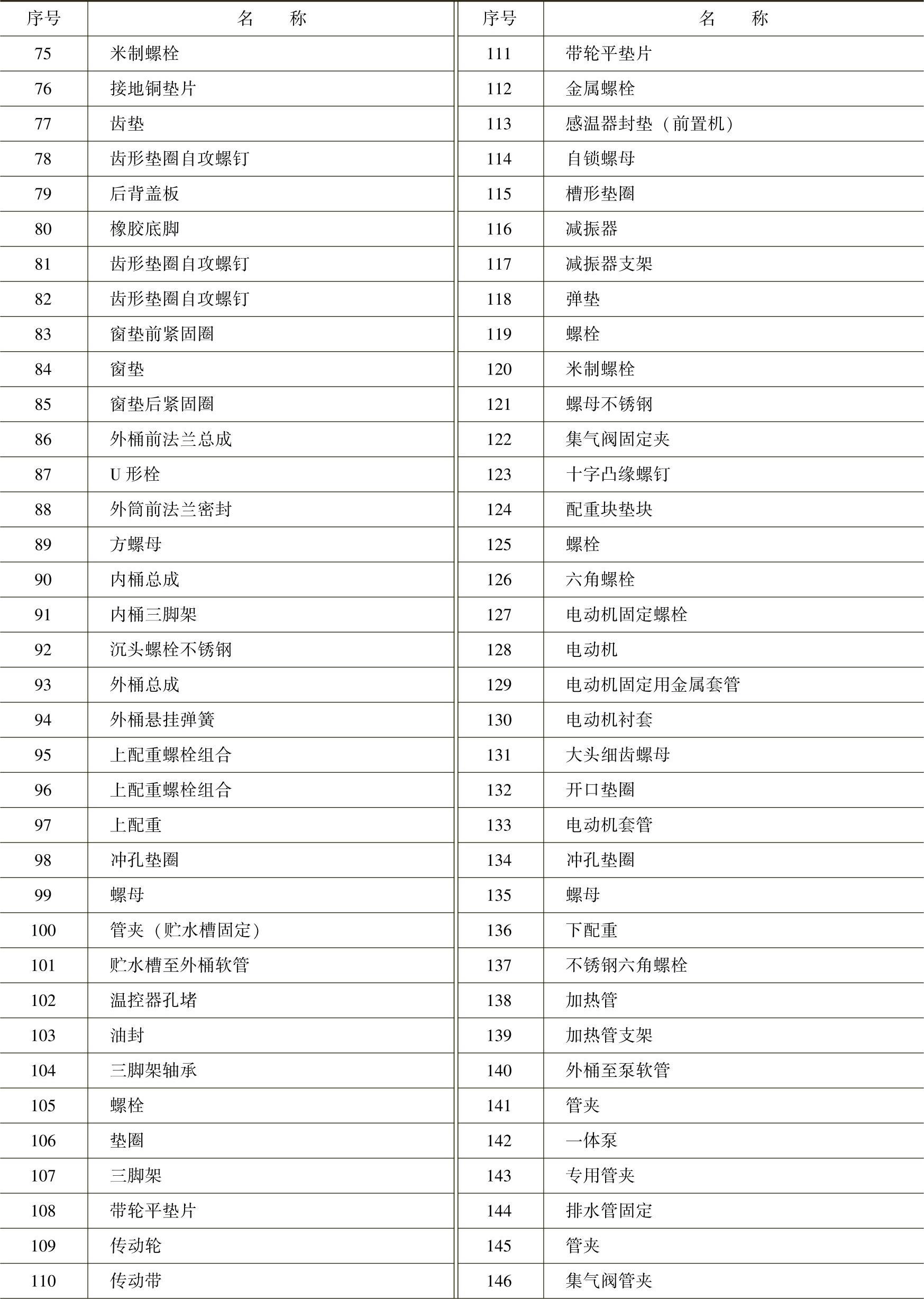

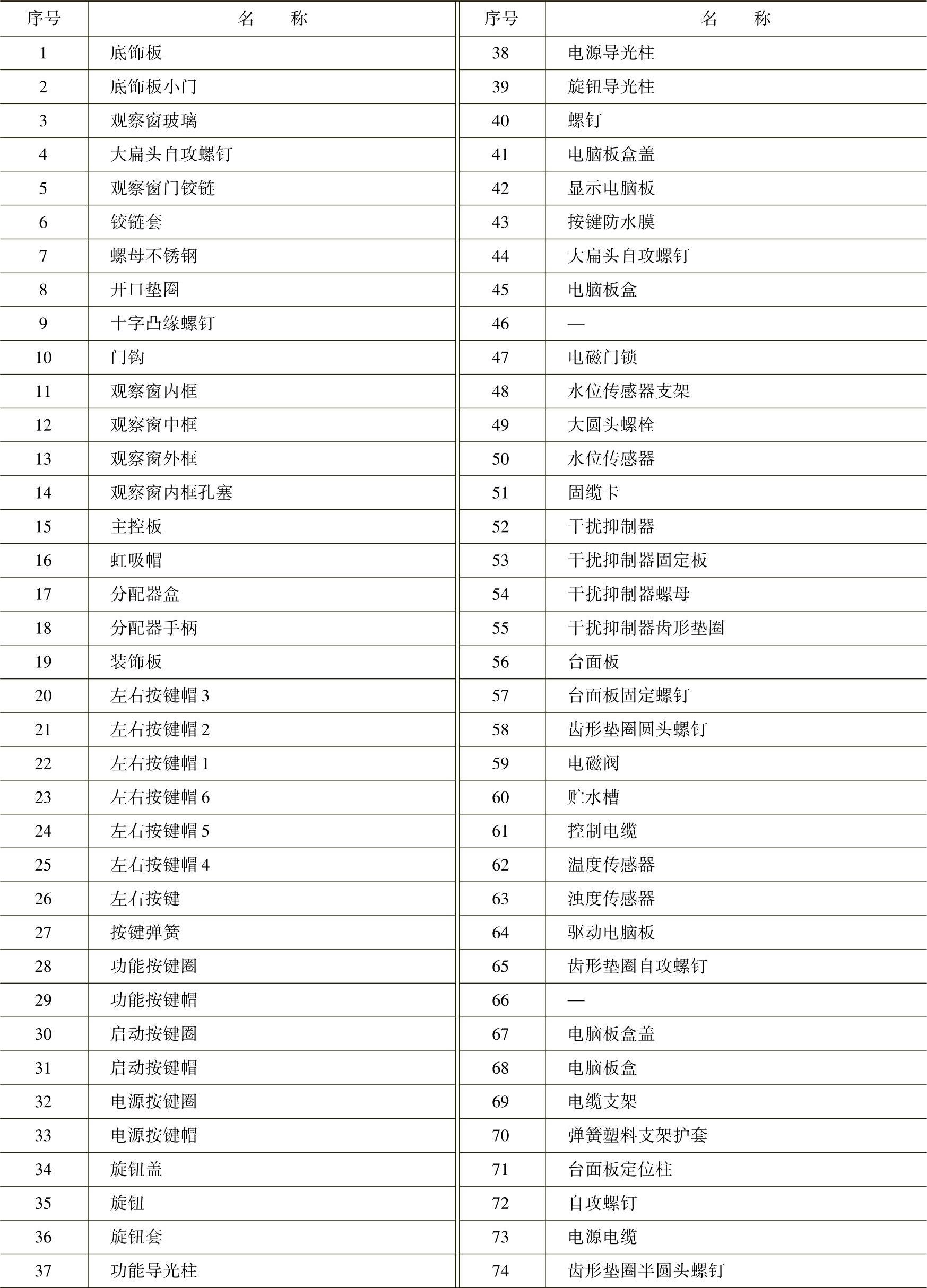

以上各图零部件名称如表3-3所示。
