二、波轮式洗衣机的内部结构组成

波轮式洗衣机主要由机械支撑系统、机械传动系统、电气控制系统以及进水、排水系统四大部分组成。

1.机械支撑系统

波轮式全自动洗衣机的机械支撑系统主要由吊杆支撑、控制台、外箱体等组成。

（1）吊杆支撑

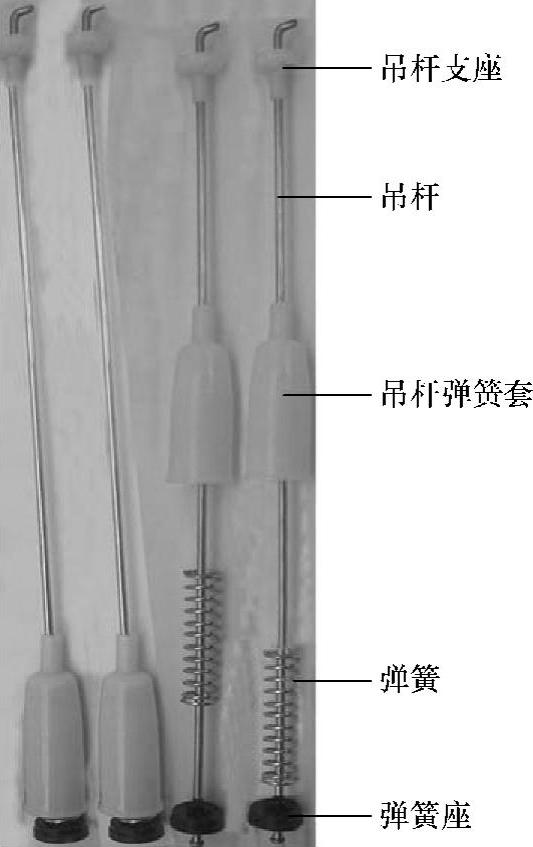

波轮式全自动洗衣机为套桶结构，它的外桶（盛水桶）与内桶（洗涤脱水桶）复合套装在一起，用底板托住，在底部下面固定有电动机、离合器，这一整套部件都由4只吊杆悬挂在外箱体上部的4只箱角上，起到吊挂和减振作用，以确保洗涤脱水时的动平衡和稳定。吊杆主要由吊杆支座、吊杆、吊杆弹簧套、弹簧、弹簧座组成，如图3-4所示。

（2）控制台

控制台兼作洗衣机的面板，位于洗衣机上部，主要用于安装和固定电气元器件、操作部件。它用工程塑料注塑成型，具有良好的绝缘性能。根据其功能不同，大致可分为两种形式：一种是机电式控制的全自动洗衣机（一般采用凸台式）；另一种是微电脑控制的全自动洗衣机（一般采用平台式）。

（3）外箱体

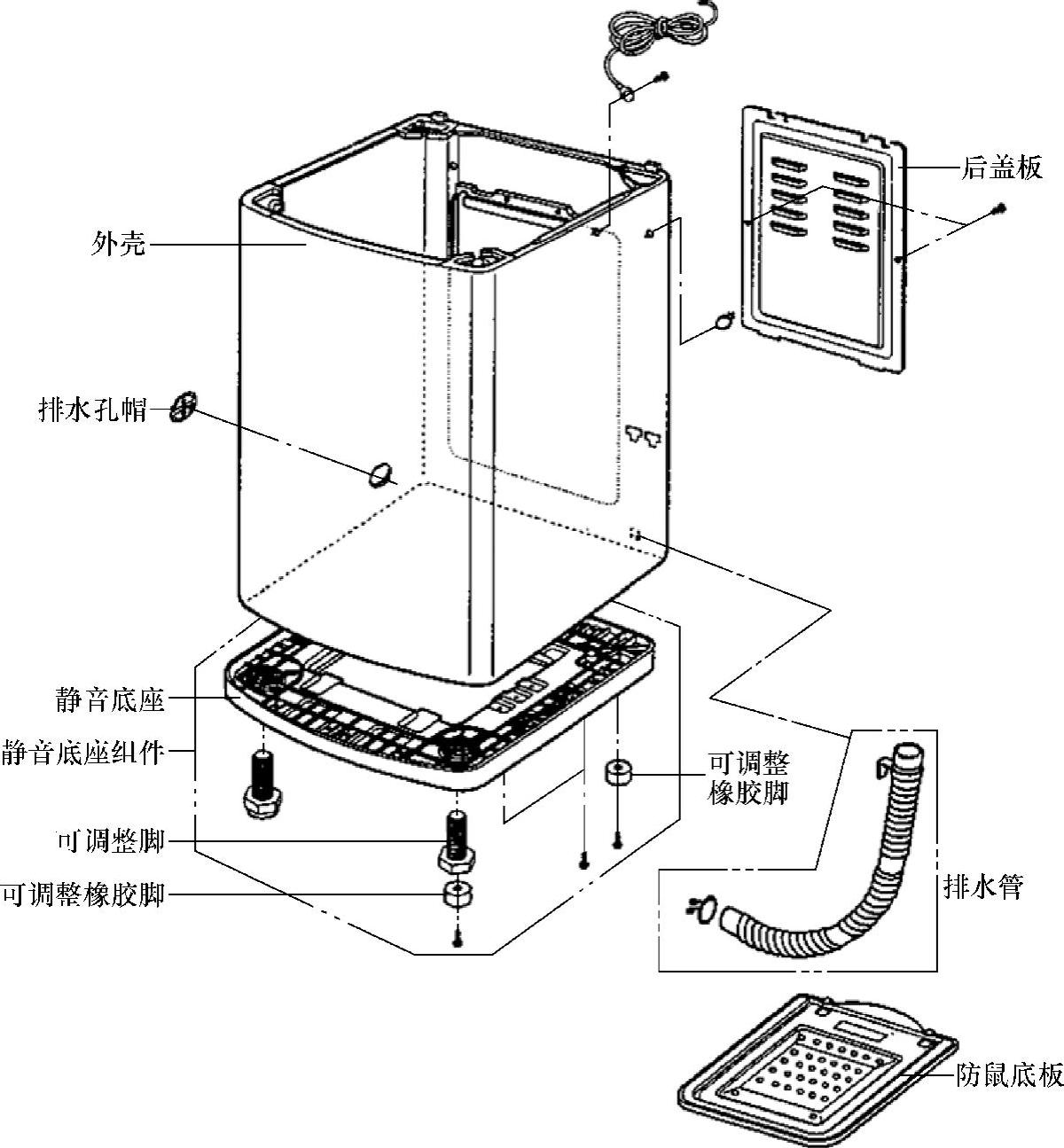

外箱体又称外壳，其通常采用薄钢板（为0.5～0.8mm）冲压、焊接后，再经喷漆或喷塑而成，或使用塑料注塑而成。它主要起到保护洗衣机内部零部件、支撑和连接桶体使洗衣机传动系统正常工作，以及装饰洗衣机外观等作用。与双桶洗衣机相比，波轮式洗衣机的箱体要支撑更大更重的洗涤脱水桶高速旋转，对箱体的强度和减振要求也更高。图3-5所示为外箱体组件分解图。

2.机械传动系统

波轮式全自动洗衣机的机械传动系统主要由电动机、波轮、洗涤脱水桶、离合器等组成。

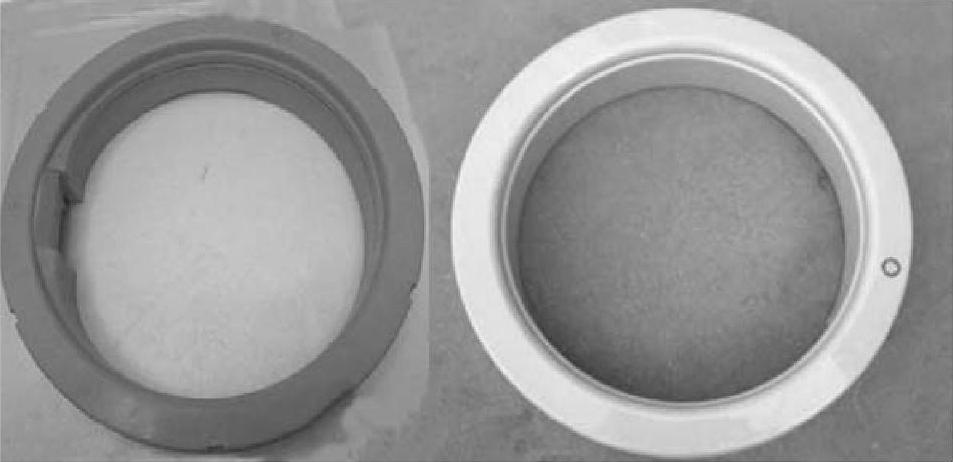

波轮式全自动洗衣机的洗涤桶同时兼做脱水桶，在桶的内壁上嵌有循环水槽和线屑过滤器，以及许多凸筋和凹槽。在洗涤桶底部装有连接盘，同时通过连接盘将洗涤桶和离合器的脱水轴连接固定在一起。为了减少脱水桶不平衡运动，在脱水桶设置了液体平衡圈，平衡圈是由上、下两部分胶合而成的塑料空心圈（见图3-6）。洗涤脱水桶常采用铝板、搪瓷、玻璃钢、不锈钢等材料制作，目前，多数采用丙烯腈-丁二烯-苯乙烯（ABS）、聚丙烯等塑料制作。

3.电气控制系统

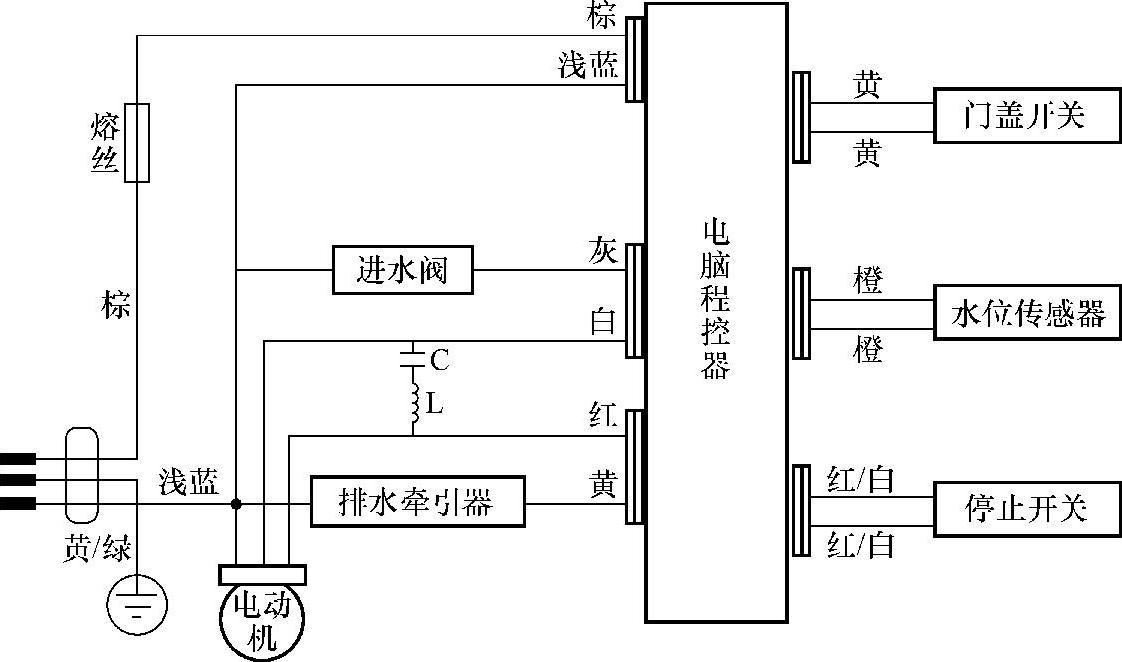

波轮式全自动洗衣机的电气控制系统主要由电脑程控器、水位传感器、门盖开关等组成，如图3-7所示。

4.进水、排水系统

波轮式全自动洗衣机的进水、排水系统主要由进水阀及管路、排水阀、电磁阀、排水管路及溢水管路组成。

5.零部件总图

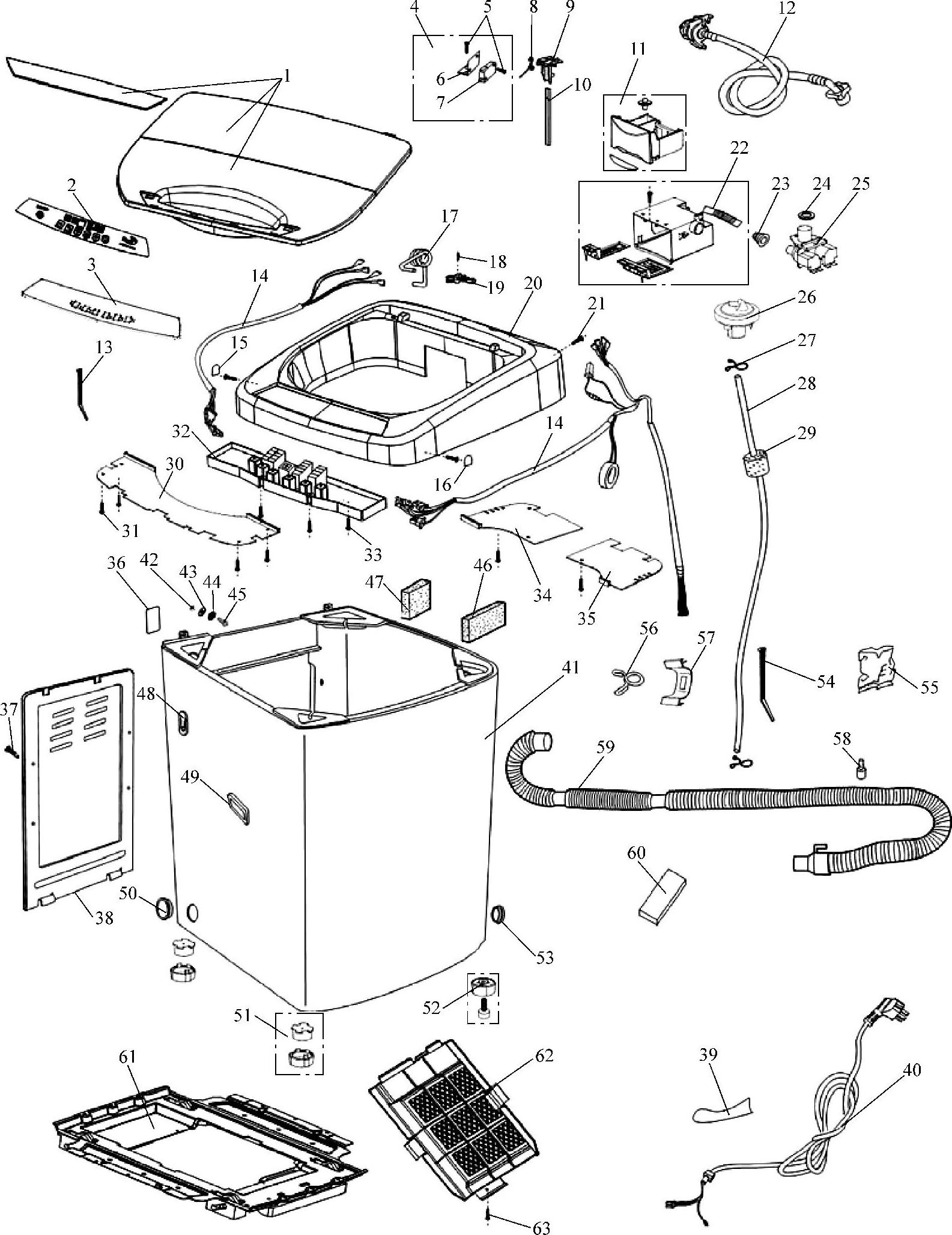

波轮式洗衣机零部件总图1和总图2分别如图3-8和图3-9所示。

以上各图零部件名称如表3-2所示。
