一、双桶洗衣机的内部结构组成

双桶洗衣机主要由洗涤系统，脱水系统，给、排水系统，控制系统和箱体支撑系统组成。

1.洗涤系统

双桶洗衣机的洗涤系统由洗涤缸和波轮盘组成，其传动部分由风叶、传动轮、传动带和联轴器组成。图3-1所示为传动轮、联轴器外形。

2.脱水系统

双桶洗衣机的脱水系统由脱水桶和脱水缸组成。

3.给、排水系统

双桶洗衣机一般有顶部淋洒和底部喷涌两种注水方式。双桶洗衣机的排水系统一般兼顾洗涤缸和脱水缸两部分的排水。

4.控制系统

双桶洗衣机的整个控制系统安装在洗衣机面板上，主要由定时器、选择开关、微动开关和排水开关等组成。其中，定时器和选择开关主要控制洗涤系统；定时器和微动开关主要控制脱水系统；排水开关主要控制排水。

5.箱体支撑系统

双桶洗衣机箱体是由厚度为0.5～0.8mm钢板制成的，或采用铝板及塑料制成。底座用塑料制成，其支撑方法通常采用洗涤桶翻边与外壳固定的承重方式，外壳同底座固定。

6.零部件总图

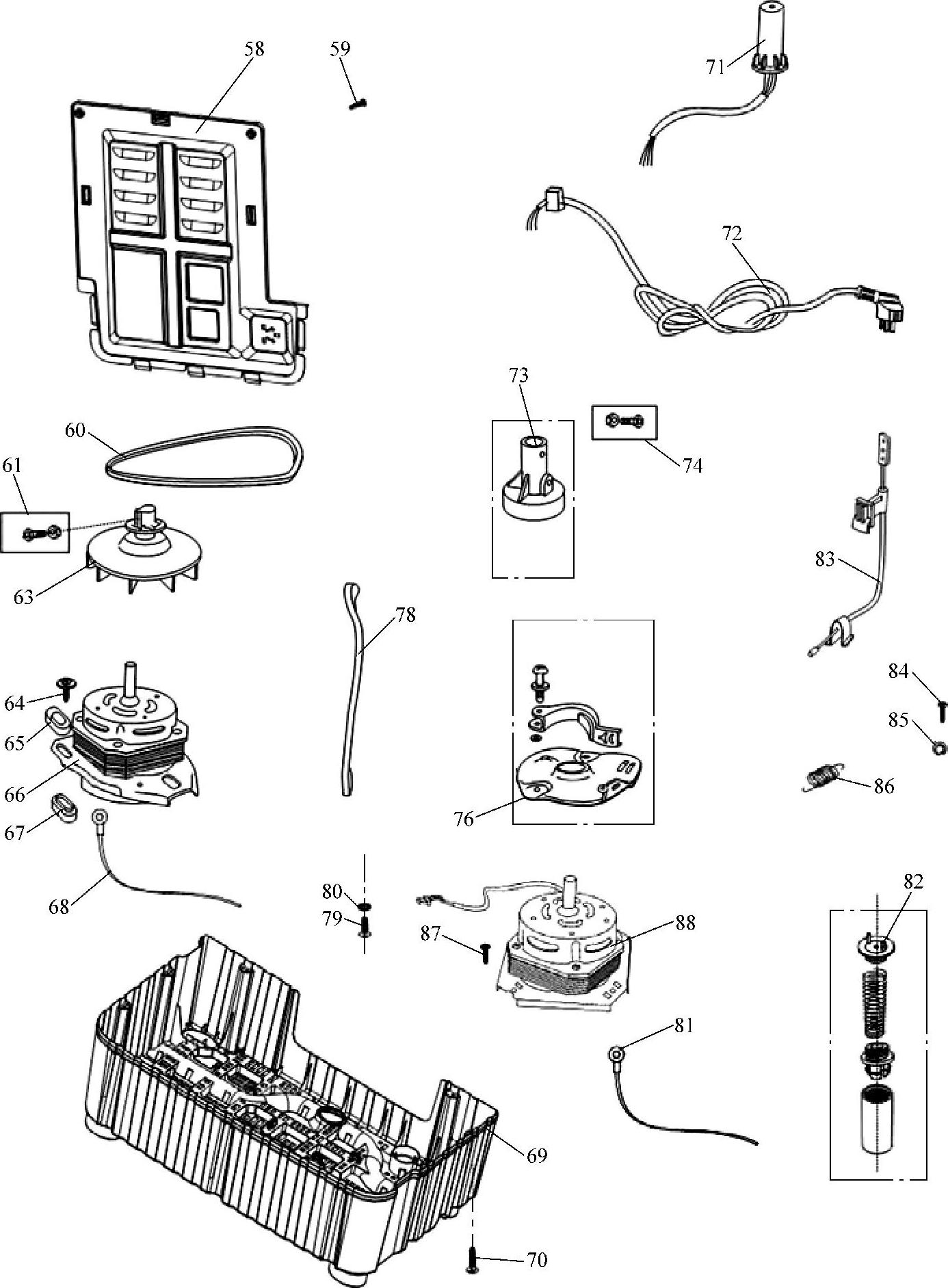

双桶洗衣机零部件总图1和总图2分别如图3-2和图3-3所示。

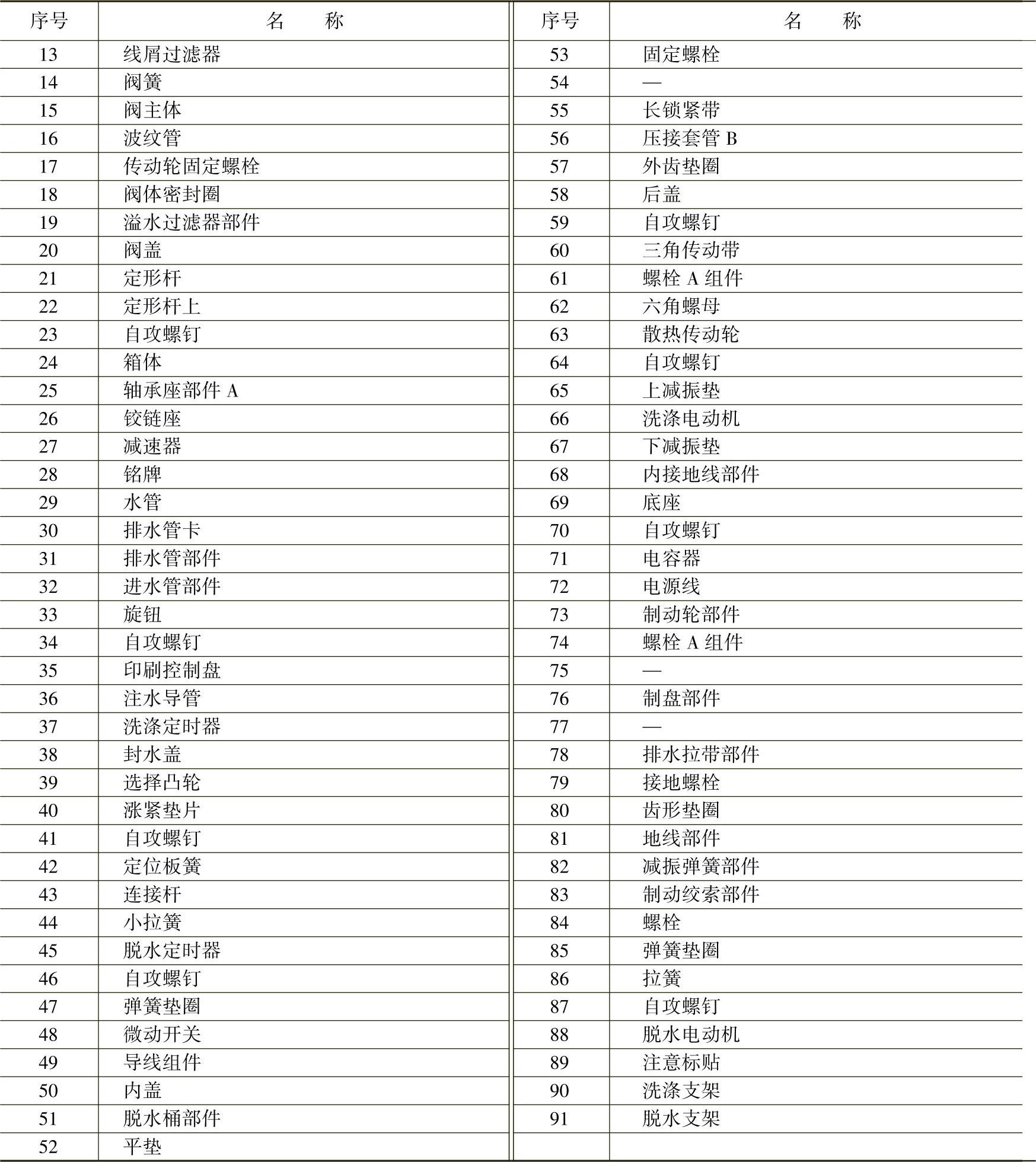

以上各图零部件名称如表3-1所示。
