三、滚筒式洗衣机的拆装

1.滚筒式洗衣机的安装

（1）去除运输固定螺栓

洗衣机在搬运时，为了防止碰撞在机器的背面设有4颗运输螺栓，安装前必须将螺栓拆下，拆卸方法如下：

使用随机工具中的扳手（或自备的套筒扳手）拧松所有螺栓，再抓住螺栓帽，将螺栓从宽松的孔位拉出。重复以上动作将螺栓逐一拆除后，最后用随机附件中的4个塑料盖塞入安全螺栓孔内即可，如图2-38所示。

【附注】保存运转螺栓和扳手，以备日后搬动洗衣机时使用。

（2）洗衣机放置

1）水平放置洗衣机：调整洗衣机底脚。洗衣机在出厂时，脚已经被调整到最理想的防振和最小噪声状态。当在第一次安装或在使用中需要移动洗衣机时，应将机器放置水平，具体方法如下：

用手按需调整调平脚，使洗衣机保持平稳，待洗衣机平稳后，用洗衣机附带的扳手拧紧螺母即可，如图2-39所示。

2）放置洗衣机时的注意事项如下：

①抬放机器时，不得抓住机器的突出部分抬放，同时应特别小心，防止碰撞而造成损坏；

②洗衣机应放置在坚固平整的地面，不能放置在柔软的毛毯或木质地板上；

③安装时，注意打开门时洗衣机所占尺寸；

④洗衣机安放的位置应尽量靠近电源、水源和下水道，以方便使用；

⑤洗衣机应放置在干燥、通风的地方，并远离高温设备；

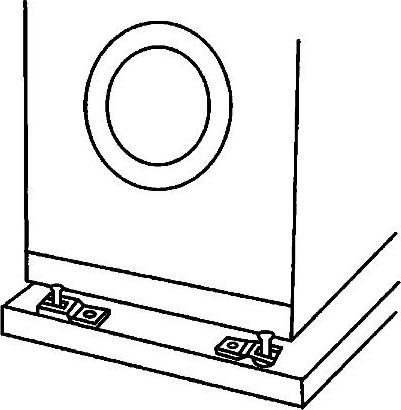

⑥当洗衣机置于底座上时，机脚必须用固定夹固定在底座上（见图2-40），以防止脱水时滑动。

（3）连接进水管

将冷水进水管的L形装配臂连接至机背的冷水进水口，然后用手拧紧。进水管的两端分别连接洗衣机及水龙头。将冷水进水管的另一端连接至水槽的冷水水龙头，并用手拧紧。如有必要，可以重新调整洗衣机机背的进水管位置。方法是松开装配臂，转动水管，并再次拧紧装配臂。

【附注】切勿拉扯进水管，如果进水管太短，可更换一条较长的高压水管。对于另带热水进水口的洗衣机，可将热水进水管的红色L形装配臂连接至机背上的热水进水口，再用手拧紧。将热水进水管的另一端连接至水槽的热水水龙头，并用手拧紧。如果只需用冷水，可采用Y形连接管。

（4）连接排水管

排水管末端的摆放位置如下：

1）搭在洗涤池的边缘，排水管放置的高度必须介于60～90cm之间。要使排水管保持合适的排水弯曲度，需使用提供的水管塑料定位器。使用吊钩将定位器固定在墙壁上，或用绳子将定位器系在水龙头上，以免排水管移位。

2）连接水槽排水道分支，排水管分支必须高于水槽吸水管，以确保洗衣机排水管离地至少60cm。

【附注】洗衣机的排水管应固定牢靠，防止滑脱而使水溢流地面。

（5）电气安装

1）所接的电源电压应与机器铭牌上标注的额定电压一致，并按铭牌选择熔丝或熔断器。

2）使用的电源插头与插座必须匹配，并为正规产品，插座必须是带接地装置的。

3）使用的电源线切面必须足够。

4）安装时，必须确保机体正确接地。

5）如果使用漏电保护器，其产品上的符号应有漏电保护器符号，才能使用。

2.滚筒式洗衣机的拆卸

（1）控制面板的拆卸

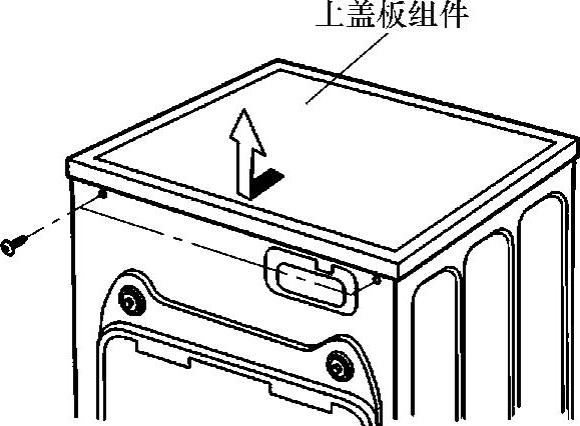

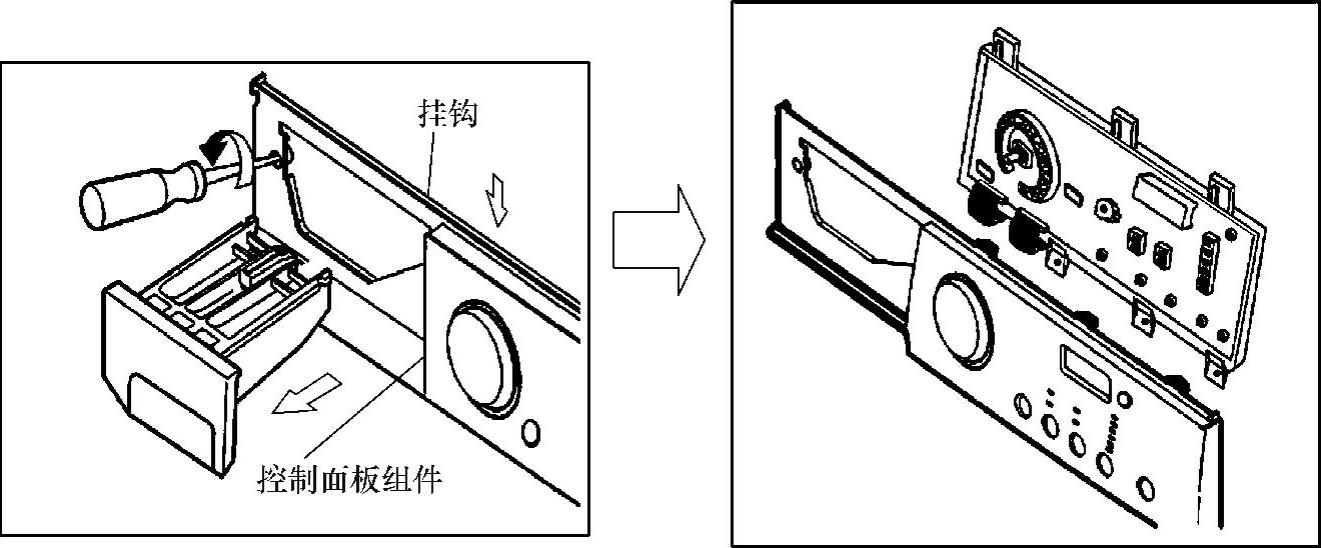

将上盖板后面的2个螺钉拧下，先向后再沿箭头方向向上拉盖板，将上盖板取下（见图2-41）。再将电脑连线拔下，拉出洗涤剂分配盒，并拧下两个螺钉，按下顶部的挂钩，拉下控制面板，并拧下3个螺钉，即可将电脑板从控制面板上取下（见图2-42）。

（2）分配盒组件的拆卸

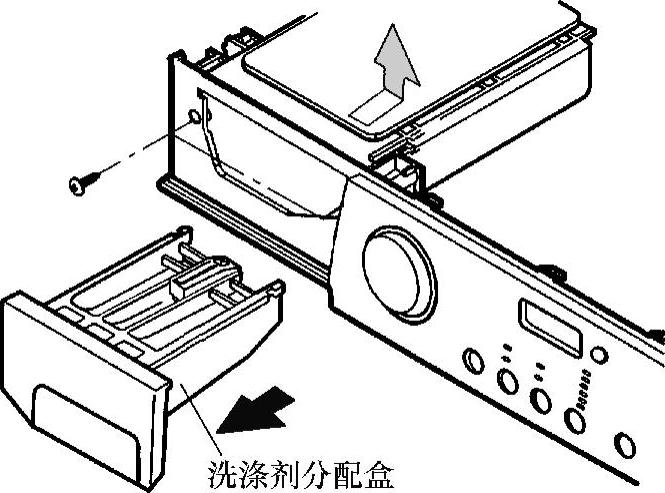

拆下顶盖组件，沿着箭头方向拉出洗涤剂分配盒，旋松2个螺钉（见图2-43），拆下管夹和管子后，在桶上拆下通风管和进水盒即可。

（3）进水阀的拆卸

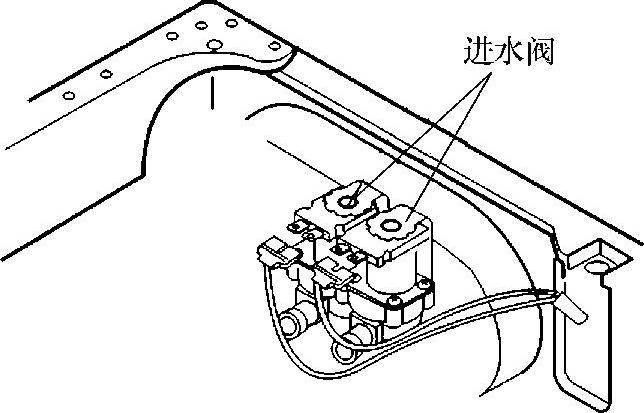

断开电源接头，拧下阀门固定器的2个螺钉后，拆下进水阀即可，如图2-44所示。

（4）防踢板的拆卸

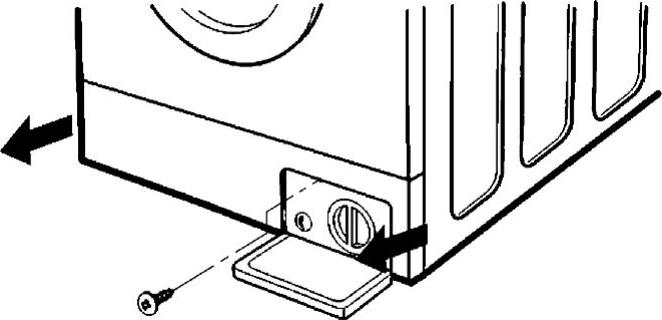

用硬币将防踢板盖打开，并拆下1个螺钉后沿着箭头方向拉出防踢板即可（见图2-45）。

（5）门的拆卸

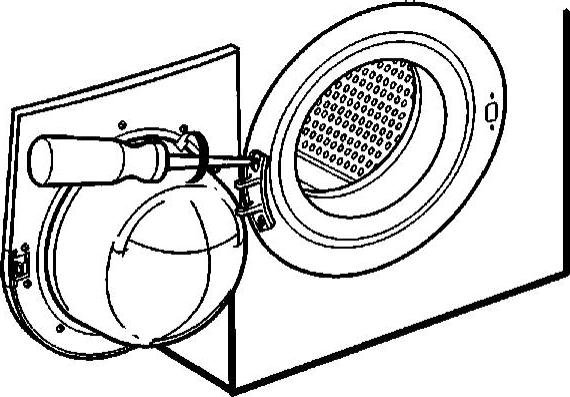

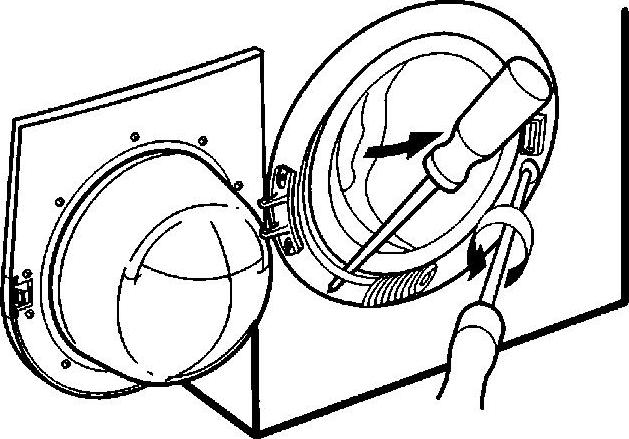

将门全部打开，从门铰链上拧下2个螺钉（见图2-46），用手抓住外箱体里面的门支架，再移开门组件即可。

（6）门密封圈组件的拆卸

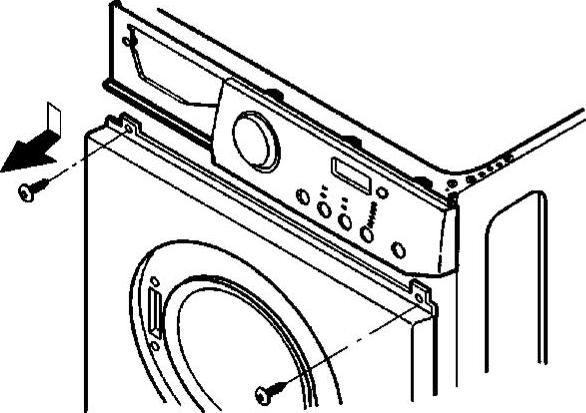

拆卸外箱体密封圈卡簧，再从外箱体盖上拧下2个螺钉（见图2-47）。打开防踢板盖并拧下里面的1个螺钉，拆下防踢板（见图2-48）。再拆开控制面板，并拧下外箱体盖的上边和下边的所有螺钉，即可拆下桶密封圈卡簧（见图2-49）。

（7）传动轮、电动机、减振器的拆卸

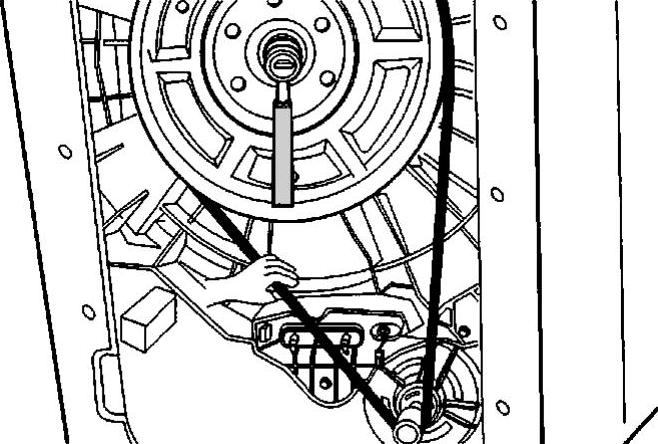

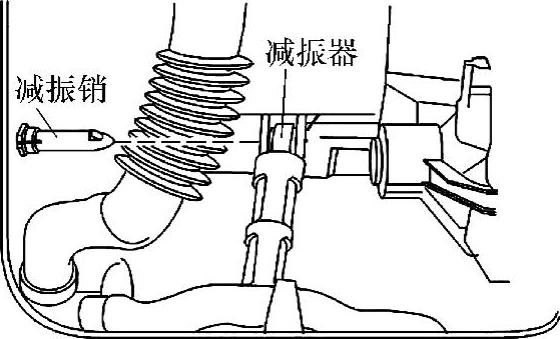

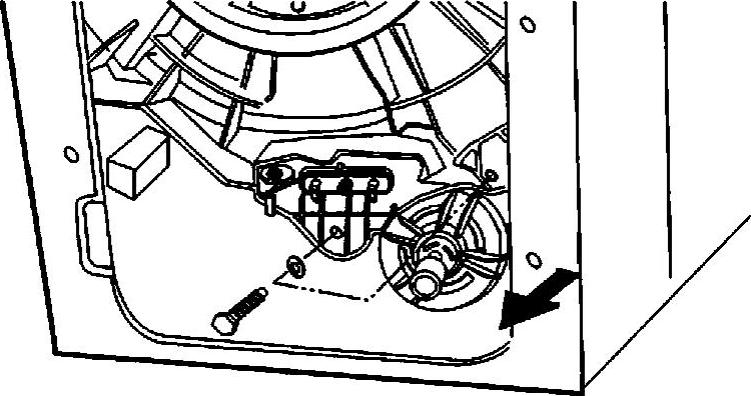

拆下后盖板，将传动带取下后，并拧开传动轮固定螺栓，即可取下传动轮（见图2-50）。再拧下支架上的2个螺钉，并沿着箭头方向拆下电动机（见图2-51），再拔出减振销，即可取下减振器（见图2-52）。

【附注】重装电动机时，需确保电动机的安装套管在支架上；重装减振器时，不可再使用拔出过的减振销，避免洗衣机运行时出现销子脱落现象。

（8）泵的拆卸

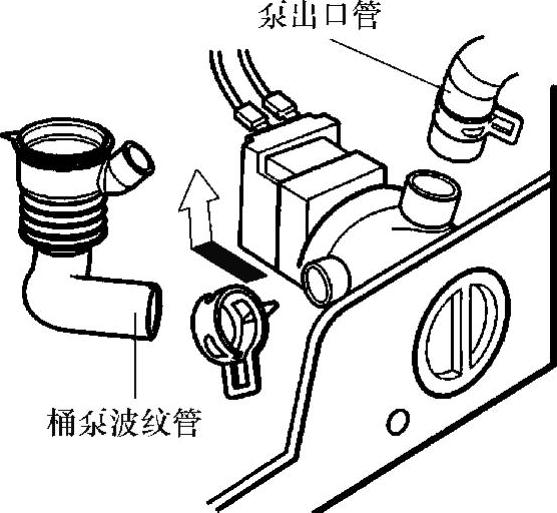

依次拆下排水管、桶泵波纹管后，拔下塞子（保留水管），并拔下连接线，拧下1个螺钉，即可拆下泵（见图2-53）。

（9）加热器的拆卸

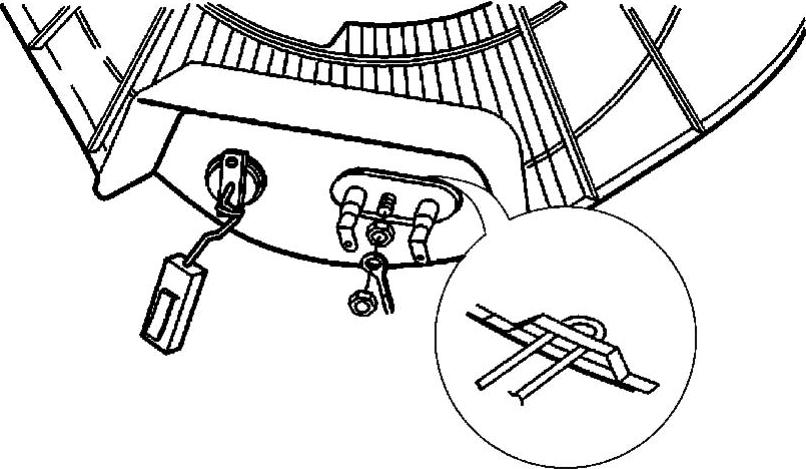

拧开M6型加热器螺母，即可取下加热器（见图2-54）。

【附注】安装加热器时，需确保加热器插入位于桶底的加热器夹内。

（10）热敏电阻的拆卸

拉出热敏电阻的支架，即可取下热敏电阻。

【附注】拆卸热敏电阻时，应避免抓住线拉（线可能会断裂）。重装热敏电阻时，需确保插回原位与橡胶圈紧贴。

（11）开关组件、门锁的拆卸

拆下外箱体盖卡簧并松开密封圈，再拆下固定门锁的2个螺钉，最后从线束接插件上拆下门锁即可（见图2-55）。
